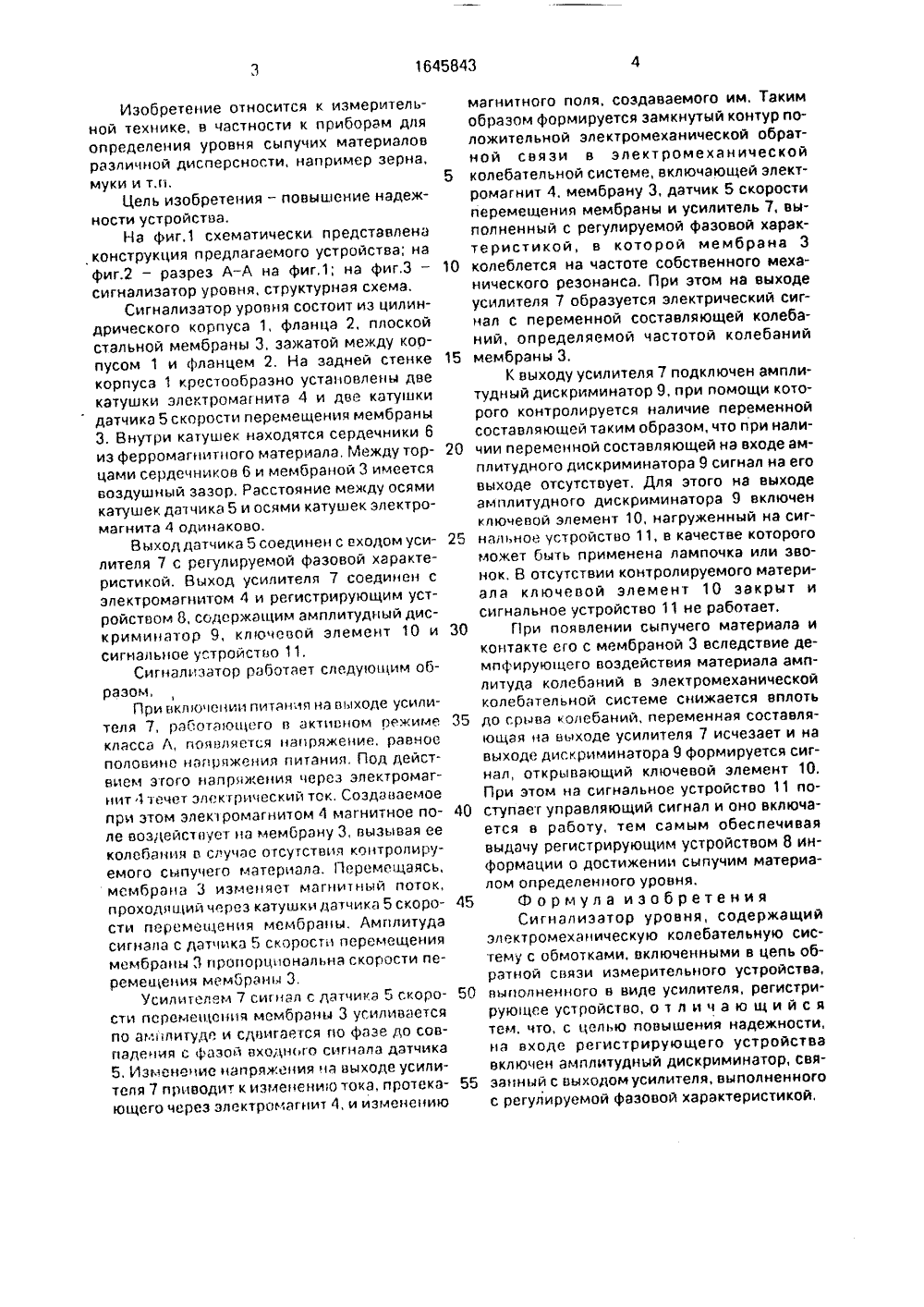

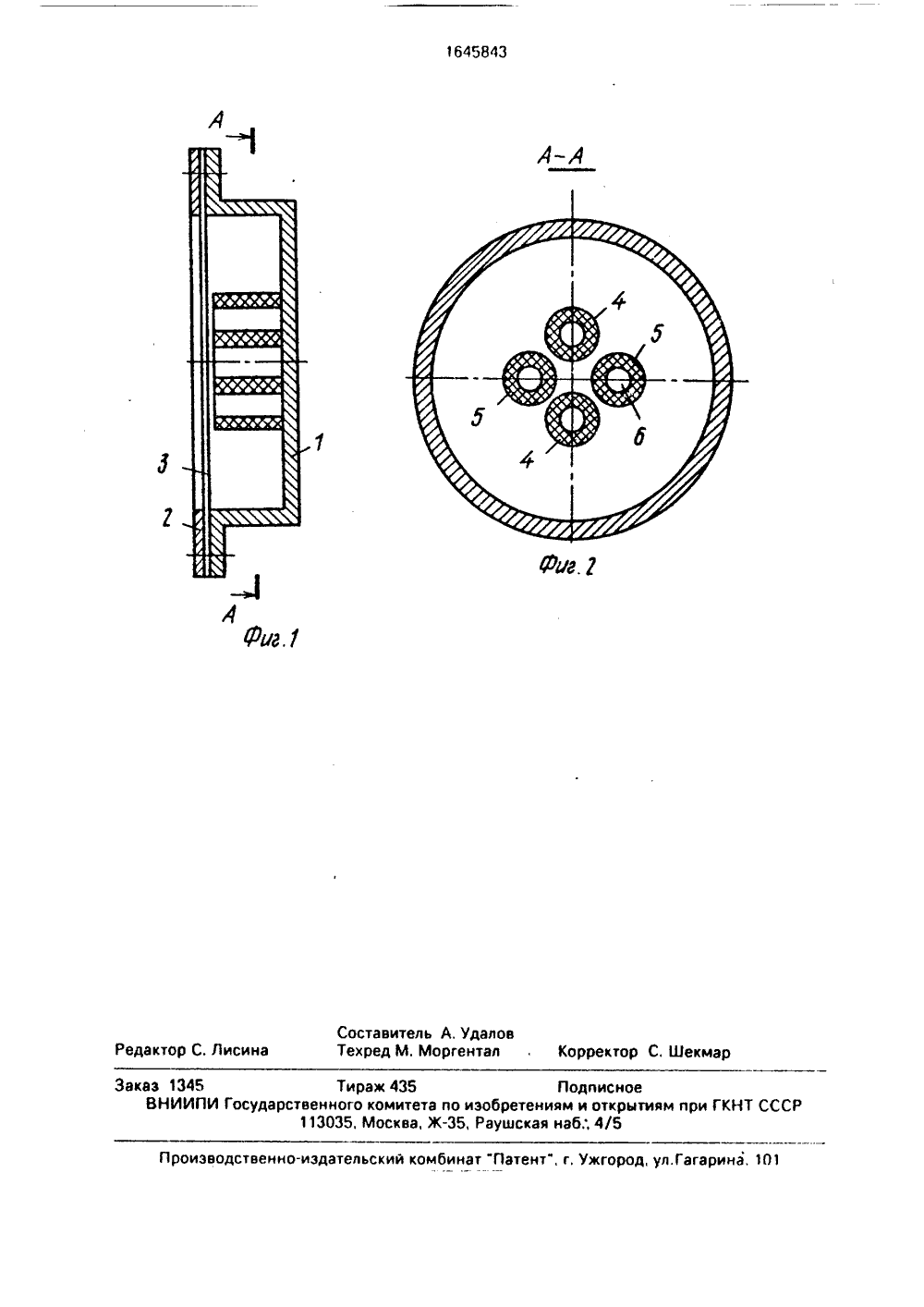

(39) ( 5з 6 О 1 Е 23/2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР с"(21) 4474465/10 (22) 16.08.88 (46) 30.04.91. Бюл. М 16 (71) Кубанский филиал Всесоюзного научнопроизводственного обьединения элеваторной и мукомольно-крупяной промышленности иХарьковский опытный электромеханический завод "Элеватормельмащ" (72) В.И.Двинянинов, Ю,И.фель, И.А.Искрук, А,А.Палладиев, Н.К.Степко, А.И.Иванов и А.В.Чабанов (53) 681.128,82 (088.8) (56) Авторское свидетельство СССР ЛЬ 262418, кл. 6 01 Е 23/22, 1970. (54) СИГНАЛИЗАТОР УРОВНЯ (57) Изобретение относится к измерительной технике, в частности к приборам для5 определения уровня сыпучих материалов, Цель изобретения - повышение надежности устройства. При появлении сыпучего материала и контакте его с мембраной 3 амплитчда колебаний в электоомеханической колебательной системе снижается вплоть до срыва колебаний, переменная составляющая на выходе усилителя 7 исчезает и на выходе дискриминатора 9 формируется сигнал, открывающий ключевой элемент 10. При этом на сигнальное устройство 11 поступает управляющий сигнал и оно включается в работу, тем самым обеспечивая выдачу регистрирующим устройством 8 информации о достижении сы- пучим материалом определенного уровня.3 ил.Изобретение относится к измерительной технике, в частности к приборам дляопределения уровня сыпучих материаловразличной дисперсности, например зерна,муки и т.п.Цель изобретения - повышение надежности устройства.На фиг,1 схематически представленаконструкция предлагаемого устройства; нафиг.2 - разрез А - А на фиг.1; на фиг,3 -сигнализатор уровня, структурная схема.Сигнализатор уровня состоит из цилиндрического корпуса 1, фланца 2, плоскойстальной мембраны 3, зажатой между корпусом 1 и фланцем 2. На задней стенкекорпуса 1 крестообразно установлены двекатушки электромагнита 4 и две катушкидатчика 5 скорости перемещения мембраны3. Внутри катушек находятся сердечники 6из ферромагнитного материала, Между торцами сердечников 6 и мембраной 3 имеетсявоздушный зазор. Расстояние между осямикатушек да 1 чикд 5 и осями катушек электромагнита 4 одинаково.Выход датчика 5 соединен с входом усилителя 7 с регулируемой фазовой характеристикой. Выход усилителл 7 соединен сэлектромагнитом 4 и регистрирующим устройством 8, содержащим амплитудный дискриминатор 9, ключевой элемент 10 исигнальное устройство 11.Сигндлиздтор работает следующим образом,При включении питания нд выходе усилителя 7, рэботдющего в активном тжжимекласса Н, полнплетсл напряжение, равноеполоьине ндпрлжянил питанил, Под действием этого напряжения через электромагнит 1 течет электрический ток, Создаваемоепри этом элек 1 ромдгнитом 4 магнитное поле воздействует нд мембрану 3, вызывая ееколебания в случае отсутствил контролируемого сыпучего материала. Пяреме 1 цаясь,мембрана 3 изменяет мдгни 1 ный поток,проходящий через катушки датчика 5 скорости перемещения мембраны. Амплитудасигнала с датчика 5 скорост 1 перемещениямембраны 3 пропорциональна скорости перемещения мембраны 3,Усилителям 7 сигнал с датчика 5 скорости перемещения мембраны 3 угиливэетсяпо амплитуде и сдвигается по фазе до совпаде яя с фазой входнт го сигнала датчика5, Изменение напряжения нэ выходе усилителя 7 приводит к измененио тока, протекающего через электромагнит 4, и изменению5 10 15 20 25 30 35 40 45 50 55 магнитного поля, создаваемого им, Таким образом формируется замкнутый контур положительной электромеханической обратной связи в электромеханической колебательной системе, включающей электромагнит 4, мембрану 3, датчик 5 скорости перемещения мембраны и усилитель 7, выполненный с регулируемой фазовой характеристикой, в которой мембрана 3 колеблется на частоте собственного механического резонанса. При этом на выходе усилителя 7 образуется электрический сигнал с переменной составляющей колебаний, определяемой частотой колебаний мембраны 3,К выходу усилителя 7 подключен амплитудный дискриминатор 9, при помощи которого контролируется наличие переменной составляющей таким образом, что при наличии переменной составляющей на входе амплитудного дискриминатора 9 сигнал на его выходе отсутствует. Для этого на выходе амплитудного дискриминатора 9 включен ключевой элемент 10, нагруженный на сигнальное устройство 11, в качестве которого может быть применена лампочка или звонок. В отсутствии контролируемого материала ключевой элемент 10 закрыт и сигнальное устройство 11 не работает,При появлении сыпучего материала и контакте его с мембраной 3 вследствие демпфирующего воздействия материала амплитуда колебаний в электромеханической колебательной системе снижается вплоть до срыва колебаний, переменная составляющая на выходе усилителя 7 исчезает и на выходе дискриминатора 9 формируется сигнал, открывающий ключевой элемент 10, При этом на сигнальное устройство 11 поступает управляющий сигнал и оно включается в работу, тем самым обеспечивая выдачу регистрирующим устройством 8 информации о достижении сыпучим материалом определенного уровня.Формула изобретения Сигнализатор уровня, содержащий электромеханическую колебательную систему с обмотками. включенными в цепь обратной связи измерительного устройства, выполненного в виде усилителя, регистрирующее устройство, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, на входе регистрирующего устройства включен амплитудный дискриминатор, связанный с выходомусилителя, выполненного с регулируемой фазовой характеристикой,1645843 Составитель А. УдаловРедактор С. Лисина Техред М. Моргентал Корректор С. Шекм аказ 1345 Тираж 435 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб.; 4/5 Про твенно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина

Смотреть

Заявка

4474465, 16.08.1988

КУБАНСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ ЭЛЕВАТОРНОЙ И МУКОМОЛЬНО-КРУПЯНОЙ ПРОМЫШЛЕННОСТИ, ХАРЬКОВСКИЙ ОПЫТНЫЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД "ЭЛЕВАТОРМЕЛЬМАШ"

ДВИНЯНИНОВ ВАЛЕНТИН ИВАНОВИЧ, ФЕЛЬ ЮРИЙ ИОСИФОВИЧ, ИСКРУК ИГОРЬ АНАТОЛЬЕВИЧ, ПАЛЛАДИЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, СТЕПКО НИКОЛАЙ КОНСТАНТИНОВИЧ, ИВАНОВ АЛЕКСАНДР ИГОРЕВИЧ, ЧАБАНОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01F 23/28

Метки: сигнализатор, уровня

Опубликовано: 30.04.1991
