Сигнализатор уровня электропроводных материалов

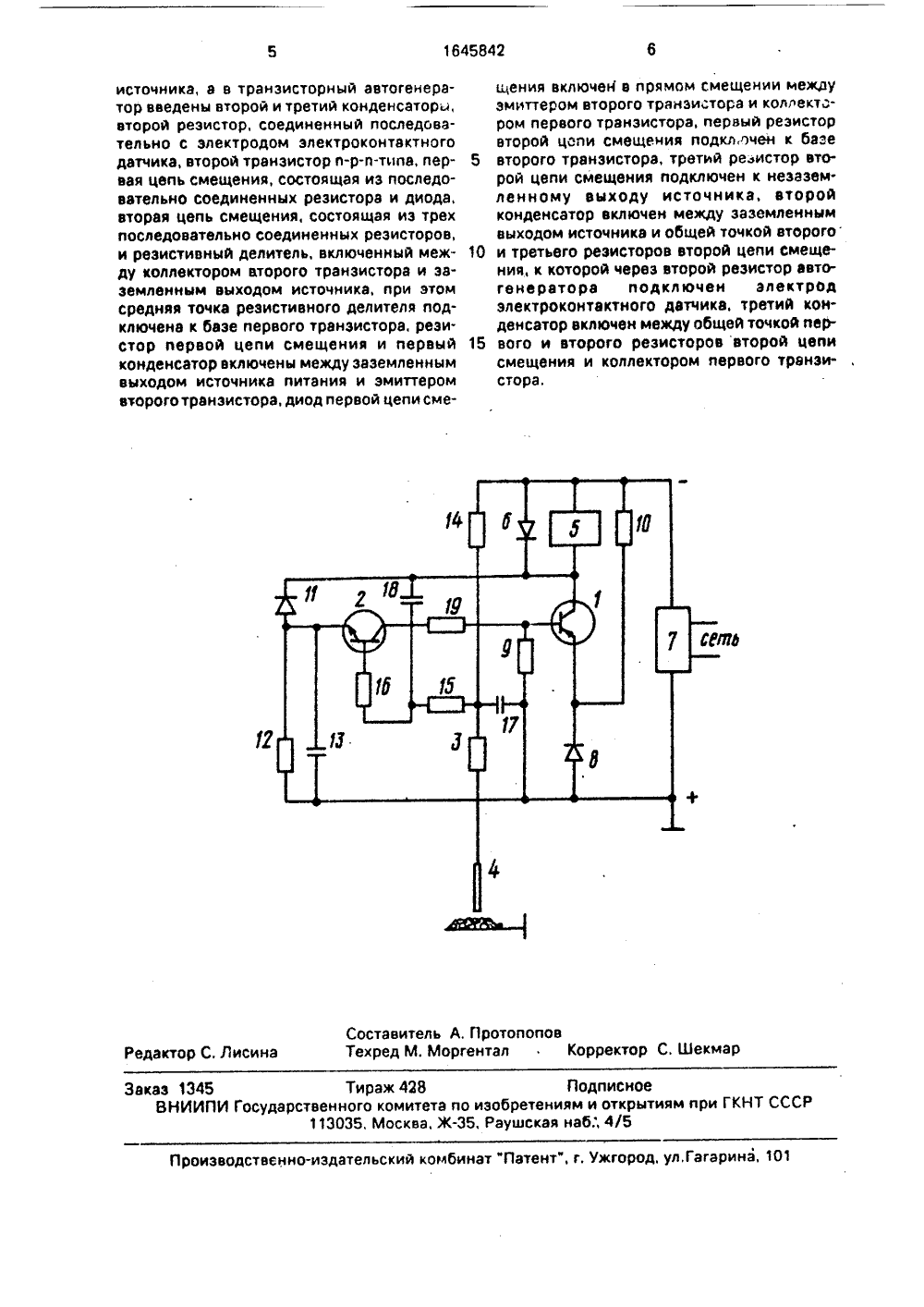

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ю 164 5)5С 01 Р 2324 О И О ТЕНИЯ К АВТОРСК СВ ЕЛЬС и тре роя пр ительно для электроние позования высокоится к автоматике енно к сигнализат сыпучих и жидки риалов. Цель изо стипримене в широком д ролируемыхНа черте ная электрич тройства. 6 ретени ния засче иапазоне сред.же предс еская сх- расширение обл т обеспечения работ сопротивлений конципиаль емого ус алена при а предла ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 157525, кл. 6 01 Е 23/24, 1962.Авторское свидетельство СССРМ 231153, кл, 6 01 Р 23/24, 1967,(54) СИГНАЛИЗАТОР УРОВНЯ ЭЛПРОВОДНЫХ МАТЕРИАЛОВ(57) Изобретение относится к измной технике и может быть использоконтроля и сигнализации об уровнепроводных материалов. Изобретеэволяет расширить область испольустройства для измерения уровня Изобретение отно приборостроению. а и рам уровня кусковых электропроводных матомных мэтариалов, Сигнализатор уровня электропроводных материалов состоит из исто. ника постоянного тока, реле с шунтирующим диодом, включенным параллельно обмотке реле, и транзисторного автогенератора с электроконтактным датчиком в цепи положительной обратной связи автогенератора, Если эпектропроводный материал замыкает электроды датчика. то возникяет генерация и через реле протекаю однополярные импульсы тока, что приводит к замыканию контактов реле, Если материал отсутствует на заданном уровне, то цепь датчика разомкнута, что приводит к срыву генерации автогенератора и к размыканию контактов реле. Новым в устройстве является реализация положительной обратной связи, что позволяет повысить чувствительность устройства и обеспечить измерение уровня высокоомных веществ, 1 ил,Сигнализатор уровня электропроводных материалов состоит из первого 1 и второго 2 транзисторов, первой и второй цепей смещения, резистивного делителя, последовательно включенных второго резистора 3 и измеритегьного электрода 4, параллельно включенных катушки 5 электромагнитного реле ишунтирующего диода 6. Сигнализатор также состоит из источника 7 питания, отрицательный полюс которого через катушку 5 электромагнитного реле подключен к коллектору первого транзистора 1, Поло 1645842жительный полюс источника 7 питания заземлен и через первый диод В смещения подключен к эмиттеру первого транзистора 1. Между отрицател ьн ым пол юсом источника 7 питания и общей точкой эмиттера первого транзистора 1 и первого диода 8 смещения включен первый резистор 10.Первый транзистор 1 взят р-п-р-типа, а второй 2 - и-р-и-типа. Первая цепь смещения выполнена из последовательно включенных вычитающего диода 11 и резистора 12, параллельно которому включен первый конденсатор 13, Первая цепь смещения вычитающим диодом 11 подключена к коллектору первого транзистора 1, а резистором 12 - к положительному полюсу источника 7 питания, Резистивный делитель состоит из последовательно соединенных резисторов 9 и 19, общая точка котпрых подключена к базе первого транзистора. Вторая цепь смещения выполнена о виде резистора 14, одним выводом подключенного к отрицательному полюсу источника 7 питания, а другим через последовательно включенные 15 и 1 б резисторы - к базе второго транзистора 2 и через резистор 3 - к измерительному электроду 4. Между общей точкой 3, 14 и 15 резисторов и положительным полюсом источника 7 питания включен второй конденсатор 17. Третий конденсатор 18 включен между общей точкой 15 и 1 б резисторов и коллектором первого транзистора 1, коллектор второго транзистора 2 через резистор 19 подключен к базе второго транзистора 2.Усройство работает следующим образом.Если измерительный электрод 4 не касается контролируемого злектропроводного вещества, то на базе транзистора 2 величина отрицательного напряжения равна величине напряжения на отрицательном полюсе источника 7 питания, На змиттере этого транзистора 2 величина напряжения меньше на величину падения напряжения на вычитающем диоде 11. В этом случае транзистоо 1 будет заперт и соотвегственно будет заперт и транзистор 2.Если уровень контролируемой среды таков, что она касается измерительного электрода 4, то через этот электрод 4 начинает протекать электрический ток и величина отрицательного напряжения на базе транзистора 2 снижается. Это приведет к отпиранию транзистора 2 и протеканию его коллекторного тока, который отпирает транзистор 1, При этом перезаряжается третий конденсатор 18, что приводит к резкому отпиранию транзисторов 1 и 2. Напряжение на коллекторе транзистора 1 падает до ми 10 15 20 25 30 35 40 45 50 55 нимальной величины (которая обусловлена падениями напряжения на переходах транзистора 1 и диода смещения). Некоторое время транзисторы 1 и 2 остаются открыты за счет разряда первого конденсатора 13 через резистор 19, Уменьшение тока разряда первого конденсатора 13 ведет к уменьшению коллекторного тока транзистора 1 и заряду третьего конденсатора 18. Зарядный ток конденсатора 18 резко закрывает транзистор 2, что приводит к резкому закрытию транзистора 1. После этого первый конденсатор 13 вновь заряжается и оба транзистора 1 и 2 переходят в открытое состояние. Этот процесс повторяется до тех пор, пока измерительный электрод 4 замкнут через контролируемый токопроводящий материал,При укаэанном переключении транзисторов 1 и 2 через катушку 5 электромагнитного реле протекают импульсыэлектрического тока, продолжительность которых 10 - 20 раз больше продолжительности пауз между этими импульсами. Это вызвано тем, что сопротивление цепи заряда первого конденсатора 13 в 10 - 20 раэ меньше сопротивления цепи его разряда,Таким образом, при замыкании измерительного электрода 4 через контролируемое токопроводящее вещество электромагнитное реле (катушка 5 которого включена в цепь коллектора второго транзистора 2) переходит во включенное состояние. Продолжительность пауз между импульсами коллекторного тока транзистора 2 недостаточна для отключения электромагнитного реле во время этих пауз.Формула изобретения Сигналиэатор уровня электропроводных материалов, состоящий иэ источника постоянного тока, один иэ выходов которого эаземлен, реле с шунтирующим диодом, который включен параллельно обмотке реле, транзисторного автогенератора с электро- контактным датчиком в цепи положительной обратной связи автогенератора, который содержит первый транзистор р-и-ртипа диод, резистор и конденсатор, при этом реле включено в коллекторную цепь первого транзистора, к эмиттеру которого подключены первый резистор и первый диод, включенный в прямом смещении, о т л ича ющи йся тем,что,сцелью расширения области применения путем обеспечения работы в широком диапазоне сопротивлений контролируемых сред, змиттер первого транзистора автогенератора подключен через первый диод автогенератора к заземленному выходу, а через первый резистор автогенаратора - к незаземленному выходу1645842 Составитель А. ПротопоповРедактор С. Лисина Техред М, Моргентал Корректор С. Шекмар каэ 1345 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб.; 4/5 зводственно-иэдательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1 источника, а в транзисторный автогенератор введены второй и третий конденсаторо, второй резистор, соединенный последовательно с электродом электроконтактного датчика, второй транзистор п-р-п-типа, первая цепь смещения, состоящая из последовательно соединенных резистора и диода, вторая цепь смещения, состоящая иэ трех последовательно соединенных резисторов, и резистивный делитель, включенный между коллектором второго транзистора и заземленным выходом источника, при этом средняя точка резистивного делителя подключена к базе первого транзистора, резистор первой цепи смещения и первый конденсатор включены между заземленным выходом источника питания и эмиттером второго транзистора, диод первой цепи смещения включеН в прямом смещении между эмиттером второго транэи тора и коюектором первого транзистора, первый резистор второй цепи смещения подкллчен к базе 5 второго транзистора, третий резистор второй цепи смещения подключен к неэаземленному выходу источника, второй конденсатор включен между заземленным выходом источника и общей точкой второго 10 и третьего резисторов второй цепи смещения, к которой через второй резистор авто- генератора подключен алектрод электроконтактного датчика, третий конденсатор включен между общей точкой пер вого и второго резисторов второй цеписмещения и коллектором первого транзистора.
