Способ определения модуля и фазы коэффициента отражения свч двухполюсника

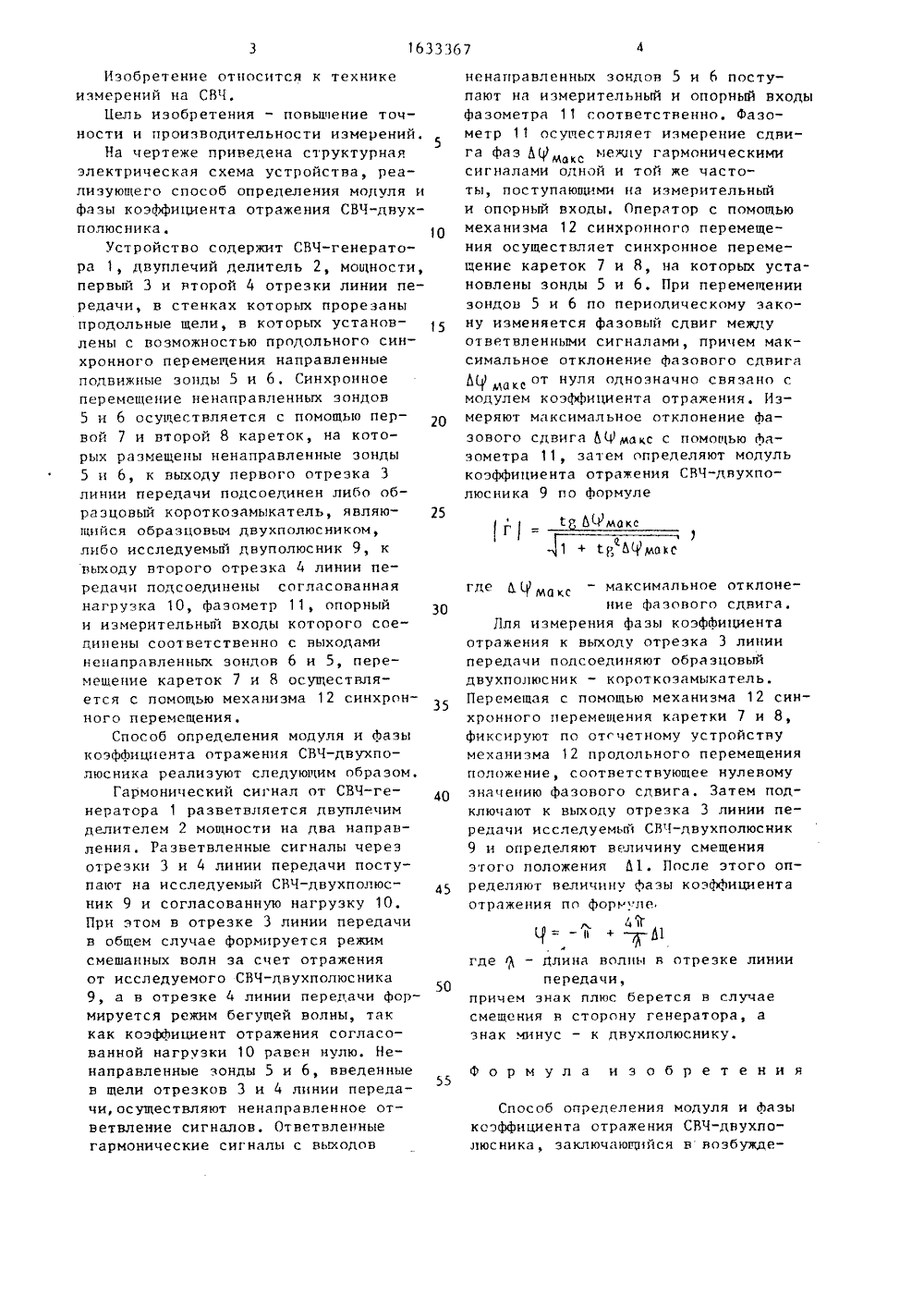

(21) (22) (46) (71) риборостроитель (72) (53) (56) еи др, Изм технически вязь, 1984 цеп с.1 ИЯ МОДУЛЯ И ФЛЛЖВНИЯ СВЧВУХения минимума пределяют поф. отражения. о зтои величинее величину фазы ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ П(НТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТ 02.Стариков В.Д. Методы измерения на СВЧ с применением измерительных линий.-М.: Советское радио, 1972 с,5-26.(57) Иэобрезение относится к тг хнике измерений на СВЧ. 11 ель изобре 1 ения - повышение точности и производительности измерений. На схеме изо ражены СВЧ г-р 1, двуплечий делител 2 мощности, отрезки 3 и 4 линии передачи с продольными целями, ненаправленные зонды 5 и 6, каретки 7 и8, исследуемый двухполюсник 9, согласованная нагрузка 10, фазометр 11и механизм 12 синхронного перемещения. Сигнал г-ра 1 разветвляетсяна два направления и его ветви черезотрезки 3 и 4 поступают на двухполюсник 9 и нагрузку 10, а через зонды 5 и 6, установленные на синхронноперемешающихся каретках 7 и 8, поступают на фаэометр 11. Он измеряетмаксимальное отклонение фазового сдвига от нуля, которое однозначно связано с модулем козф. отражения заданной зависимостью. Для измерения фазыкоэф. отражения используют образцовый двухполюсник-короткозамыкатель,при котором фиксируют положение,соогветствующее нулевому значениюфазового сдвига. Затем к отрезку 3подключают исследуемый двухполюсник9 и определяют величину этого смеИзобретение относится к технике измерений на СВЧ.Цель изобретения - повьюение точности и производительности измерений.На чертеже приведена структурная электрическая схема устройства, реализующего способ определения модуля и фазы коэффициента отражения СВЧ-днухполюсника, 1 ОУстройство содержит СВЧ-генератора 1, двуплечий делитель 2, мощности, первый 3 и второй 4 отрезки линии передачи, в стенках которых прорезаны продольные щели, н которых установлены с возможностью продольного синхронного перемещения направленные подвижные зонды 5 и 6. Синхронное перелещеие ненаправленных зондов 5 и 6 осуществляется с помощью первой 7 и второй 8 кареток, на которых размещены ненаправленные зонды 5 и 6, к выходу первого отрезка 3 линии передачи подсоединен либо образцовый короткоэамыкатель, являю щийся образцовым днухполюсником, либо исследуемьп днуполюсник 9, к выходу второго отрезка 4 линии передачи подсоединены согласованная нагрузка 10, фаэометр 11, опорный и иэмерительньп входы которого соединены соответственно с ныходами ненаправленных зондов 6 и 5, перемещение кареток 7 и 8 осуществляется с помощью механизма 12 синхронного перемещения.Способ определения модуля и Фазы коэффициента отражения СВЧ-двухполюсника реализуют следующим образом.Гармонический сигнал от СВЧ-генератора 1 разветвляется двуплечим делителем 2 мощности на два направления. Разветвленные сигналы через отрезки 3 и 4 линии передачи поступают на исследуемый СБЧ-двухполюсник 9 и согласованную нагрузку 10. При этом в отрезке 3 линии передачи в общем случае формируется режим смешанных волн за счет отражения от исследуемого СВЧ-днухполюсника 9, а в отрезке 4 линии передачи формируется режим бегущей волны, так как коэффициент отражения согласованной нагрузки 10 равен нулю. Ненаправленные зонды 5 и 6, введенные55 в щели отрезков 3 и 4 линии передачи, осуществляют ненаправленное ответвление сигналов. Ответнленные гармонические сигналы с выходовненаправленных зондон 5 и 6 поступают на измерительный и опорный входы фазометра 11 гоответстненно. Фазометр 11 осуществляет измерение сдвига фаз 1между гармоническими сигналами одной и той же частоты, поступающими на измерительньп и опорный входы. Оператор с помощью механизма 12 синхронного перемещения осуществляет синхронное перемещение кареток 7 и 8, на которых установлены зонды 5 и 6. При перемещении зондов 5 и 6 по периодическому закону изменяется фазовый сдвиг между ответвленными сигналами, причем максимальное отклонение фазового сднига (1 п,сс от нУлЯ однозначно свЯзано с модулем коэффициента отражения. Измеряют максимальное отклонение фазового сдвига с 14 макс с помощью Фазометра 11, затем определяют модуль коэффициента отражения СВЧ-днухполюсника 9 по формуле где Д 1 п- максимальное отклоне- максние фазового сдвига.Лля измерения фазы коэффициента отражения к ныходу отрезка 3 линии передачи подсоединяют образцовый днухполюсник - короткоэамыкатель, Перемещая с помощью механизма 12 синхронного перемещения каретки 7 и 8, фиксируют по отгчетному устройству механизма 12 продольного перемещения положение, соответствующее нулевому значению фазового сдвига. Затем подключают к выходу отрезка 3 линии передачи исследуемьп СВЧ-двухполюсник 9 и определяют величину смещения этого положения й 1. После этого определяют величину Фазы коэффициента отражения по форм ле4 11Ц= - + 1 где ф - длина волны в отрезке линиипередачи, причем знак плюс берется н случае смещения н сторону генератора, а знак минус - к днухполюснику. Формула и з о б р е т е н и яСпособ определения модуля и Фазы коэффициента отражения СВЧ-днухполюсника, заключающийся в ноэбужде10 Составитель Р.Кузнецова Техрел А.Кравчук Корректор М,Лемчик Редактор О,Головач Заказ 616 Тираж 413 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР113035, .1 о ква, Ж, Раушская цаб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,101 5 163 нии в линии передачи гармоцических колебаний и измерении параметров сигнала, ответвленного из линии передачи с помощью подвижного зонда при подключении к выходу линии передачи исследуемого двухполюсцика, о т л и ч а ю щ и й с я тем, что, с целью повьшения точности и производительности измерений, дополнительно формируют опорный сигнал, начальную фазу которого изменяют по линейному закону синхронно с перемещением подвижного зонда, измеряют фазовый сдвиг между ответвленцым и опорным сигналами, определяют максимальное отклонение фазового сдвига 611 мас относительно цУневого значения, фиксируют положение подвижного зонда соответствующее нулевому значению фазового сдвига, определяют величину смещения Ь 1 положецця подвижного зонда, соответствующего 3367 6нулевому з чачнию фазового сдви аотносительно опорной плоскости врежиме короткого замыкания, рассчитывают модуль и фазу коэффициента 5отражения по формулам л 411лЧ= -н + - 1)1гдеГ (и ( - соответственно модуль 15 и Фаза коэффициента отражения,9 - длила волны в линии перелачи,причем знак плюс берется, если нуль 20 фазового сдвига смещается к источнику возбуждения линии передачи, а минус - если к исследуемому двухполюснику.
