Способ измерения модуля и фазы коэффициентов отражения и передачи свч устройств

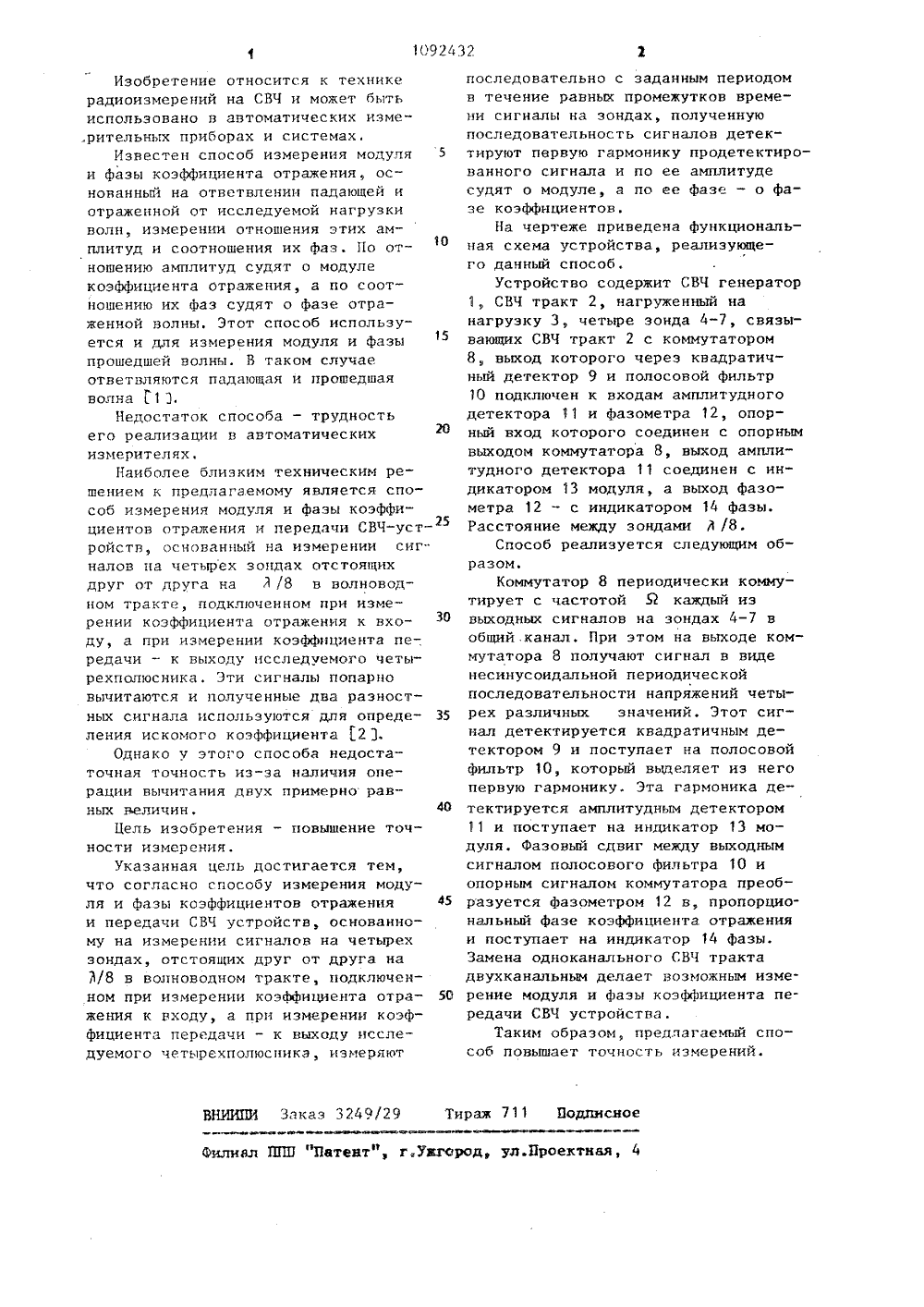

,ЯО 10 24 2 дц С 01 К 27/06 ГОСУДАРСТВЕННЬЗЙ НОМИТЕТ СССРГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ДАЧИ СВЧ УСТРОЙСТВ, основанный на из.мерении сигналов на четырех зондах,отстоящих друг от друга на Ввволноводном тракте, подключенном приизмерении коэффициента отражения квходу исследуемого четырехполюсника, исследуемого четырехполюсникаа при измерении коэффициентапередачи - к его выходу,о т л и -ч а ю щ и й е я тем, что, с цельюповьпиения точности, измеряют последовательно с заданным периодом в течение равных промежутков временисигналы на зондах, полученную последовательность сигналов детектируют,выделяют первую гармонику продетектированного сигнала и по ее амплитуде судят о модуле, а по ее фазе-офазе коэффициентов.(56) 1. Ф. Тишер. Техника измеренийна сверхвысоких частотах. М., "Физико-математическая литература", 1963,с158,2. Авторское свидетельство СССРУ 765755, кл. С 01 К 27/06, 1980(54)(57) СПОСОБ ИЗМЕРЕНИЯ МОДУЛЯ ИФАЗЫ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕОПИСАНИЕ ИЗОБРЕТЕНИЯ1092432 ВНИИПИ Заказ 3249/29 Тираж 711 Подписное Филиал ППП патент", г,Ужгород, ул.Проектная, 4 Изобретение относится к технике радиоизмерений на СВЧ и может быть использовано в автоматических изме.рительных приборах и системах.Известен способ измерения модуля 5 и Фазы коэффициента отражения, основанный на ответвлении падающей и отраженной от исследуемой нагрузки волн, измерении отношения этих амплитуд и соотношения их Фаз. По отношению амплитуд судят о модуле коэффициента отраженияа о соотношению их фаз судят о фазе отраженной волны. Этот способ используется и для измерения модуля и Фазы прошедшей нолны. В таком случае ответвляются падающая и прошедшая волна 13.Недостаток способа - трудность его реализации н автоматических измерителях,Наиболее близким техническим решением к предлагаемому является способ измерения модуля и Фазы коэффициентов отражения и передачи СВЧ-уст. 25 ройстн, основанный на измерении сигналов на четырех зондах отстоящих друг от друга на 3 /8 в волноводном тракте, подключенном при измерении коэффициента отражения к входу, а при измерении коэффициента передачи - к выходу исследуемого четырехполюсника, Эти сигналы попарно вычитаются и полученные дна разностных сигнала используются для опреде пения искомого коэффициента 2 3.Однако у этого способа недостаточная точность из - за наличия операции вычитания двух примерно равных величин,Цель изобретения - повышение точности измерения,Указанная цель достигается тем,что согласно способу измерения модуля и фазы коэффициентов отраженияи передачи СВЧ устройств, основанному на измерении сигналов на четырехзондах, отстоящих друг от друга на3/8 в волноводном тракте, подключенном при измерении коэффициента отражения к входу, а при измерении коэффициента передачи - к выходу исследуемого четырехполюсника, измеряют последовательно с заданным периодомв течение равных промежутков времени сигналы на зондах, полученнуюпоследовательность сигналов детектируют первую гармонику продетектированного сигнала и по ее амплитудесудят о модуле, а по ее Фазе - о Фазе коэффициентов.На чертеже приведена функциональная схема устройства, реализующего данный способ,Устройство содержит СВЧ генераторСВЧ тракт 2, нагруженный нанагрузку 3, четыре зонда 4-7, связывающих СВЧ тракт 2 с коммутатором8, выход которого через квадратичный детектор 9 и полосоной фильтр10 подключен к входам амплитудногодетектора 1 1 и Фазометра 12, опорный вход которого соединен с опорнымвыходом коммутатора 8, выход амплитудного детектора 11 соединен с индикатором 13 модуля, а выход фазометра 12 - с индикатором 14 Фазы.Расстояние между зондами д /8Способ реализуется следующим образом,Коммутатор 8 периодически коммутирует с частотой Я каждый иэвыходных сигналов на зондах 4-7 вобщий. канал, При этом на выходе коммутатора 8 получают сигнал в виденесинусоидальной периодическойпоследовательности напряжений четырех различных значений. Этот сигнал детектируется квадратичным детектором 9 и поступает на полосовойФильтр 10, который выделяет из негопервую гармонику. Эта гармоника детектируется амплитудным детектором 11 и поступает на индикатор 13 мо - дуля. Фазовый сдвиг между выходным сигналом полосового Фильтра 10 и опорным сигналом коммутатора преобразуется Фазометром 12 в, пропорциональный фазе коэффициента отражения и поступает на индикатор 14 Фазы. Замена одноканального СВЧ тракта двухканальным делает возможным измерение модуля и фазы коэффициента передачи СВЧ устройства,Таким образом, предлагаемый способ повышает точность измерений.
