Линия для сортировки и формирования пакетов лесоматериалов

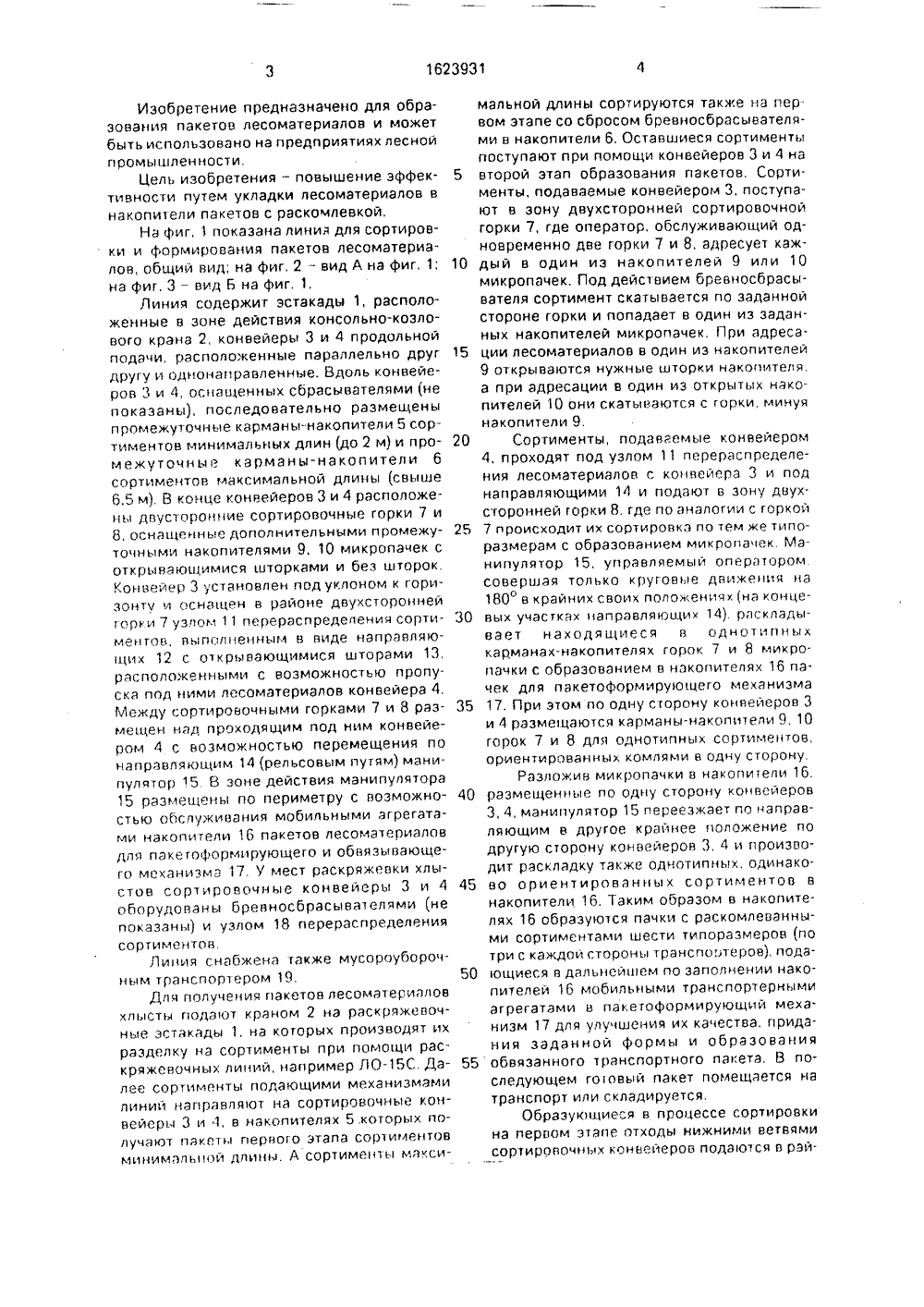

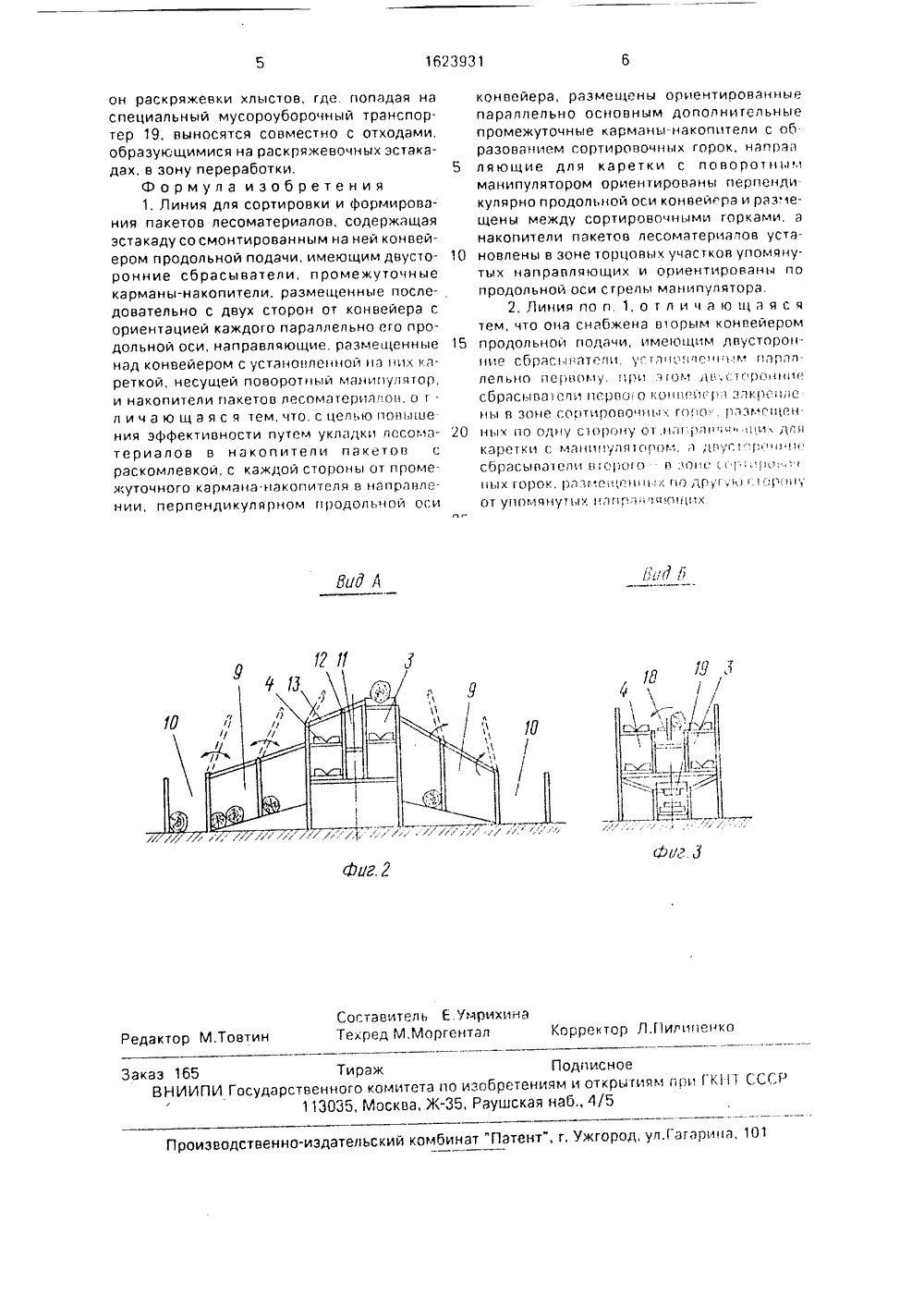

9 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Вй ОВЗНАЯгЦъ.1 ь 10 Е и.А ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 268264, кл. В 65 6 65/28, 1968,(54) ЛИНИЯ ДЛЯ СОРТИРОВКИ И ФОРМИРОВАНИЯ ПАКЕТОВ ЛЕСОМАТЕРИАЛОВ(57) Изобретение предназначено для использования на предприятиях лесной промышленности, Цель изобретенияповышение эффективности путем укладкилесоматериалов в накопители пакетов с раскомлевкой, Линия для сортировки и форми(5)5 В 65 6 57/18: В 07 С 5 В 65 0 65/28 рования пакетов лесоматериалов включает эстакады 1, конвейеры 3 и 4 продольной подачи, оснащенные расположенными вдоль них промежуточными карманами-накопителями 5 и 6 пачек и двусторонними горками 7 и 8 с дополнительными промежуточными карманами-накопителями 9 и 10 микропачек, манипулятор 15 и пакетоформирующий механизм 17 для окончательного образования транспортного пакета, причем манипулятор 15 установлен на направляющих 14 над и между двусторонними сортировочными горками 7 и 8, а накопители 16 пакетов лесоматериалов установлены в зоне торцовых участков упомянутых направляющих и ориентированы по продольной оси манипулятора. 1 з.п. ф-лы, 3 ил,Изобретение предназначено для образования пакетов лесоматериалов и можетбыть использовано на предприятиях лесноипромышленности.Цель изобретения - повышение эффективности путем укладки лесоматериалов внакопители пакетов с раскочлевкой,На фиг, 1 показана линия для сортировки и формирования пакетов лесоматериалов, общий вид; на фиг, 2 - вид А на фиг, 1;на фиг, 3 - вид Б на фиг, 1,Линия содержит эстакады 1, расположенные в зоне действия консольно-козлового крана 2, конвейеры 3 и 4 продольнойподачи, расположенные параллельно другдругу и однонаправленные. Вдоль конвейеров 3 и 4, оснащенных сбрасывателями (непоказаны), последовательно размещеныпромежуточные карманы-накопители 5 сортиментов минимальных длин (до 2 м) и промежуточные карманы-накопители 6сортиментов максимальной длины (свыше6,5 м) В конце конвейеров 3 и 4 расположены двусторонние сортировочные горки 7 и8, оснащенные дополнительными промежуточными накопителями 9, 10 микропачек соткрываюшимися шторками и без шторокКонвейер 3 установлен под уклоном к горизонту и оснащен в районе двухстороннейори 7 узлом 11 перераспределения сортиментов, выполненным в виде направляюгцих 12 с открывающимися шторами 13,расположенными с возможностью пропуска под ними лесоматериалов конвейера 4.Между сортировочными горками 7 и 8 размещен идд проходящим под ним конвейером 4 с возможностью перемещения понаправляющим 14 (рельсовым путям) манипулятор 15. В зоне действия манипулятора15 размещены по периметру с возможностью обслуживания мобильными агрегатами накопители 16 пакетов лесоматериаловдля пакетоформирующего и обвязывающего механизма 17 У мест раскряжевки хлыстов сортировочные конвейеры 3 и 4оборудованы бревносбрасывдтелями (непоказаны) и узлом 18 перераспределениясортиментовЛиния снабжена также мусороуборочным транспортером 19,Для получения пакетов лесомдтеридловхлысты подают краном 2 нд раскряжевочные эстакады 1, на когорых производят ихразделку на сортименты при помощи раскряжевочных линий, например ЛОС. Далее сортименты подающими механизмамилиний напрдвляют нд сортировочные конвейеры 3 и 1, в накопителях 5 которых получают пакеты первого этапа сортиментовминимальной длиньк А сортименты мдкси 5 10 15 20 25 30 35 40 4550 55 сортировочных конвеиеров подаются в раи мальной длины сортируются также на пер. вом этапе со сбросом бревносбрдсывателями в накопители 6, Оставшиеся сортименты поступают при помощи конвейеров 3 и 4 на второй этап образования пакетов. Сортименты, подаваемые конвейером 3, поступают в зону двухсторонней сортировочной горки 7, где оператор, обслуживающий одновременно две горки 7 и 8, адресует каждый в один из накопителей 9 или 10 микропачек, Под действием бревносбрасывателя сортимент скатывается по заданной стороне горки и попадает в один из заданных накопителей микропачек, При адресации лесоматериалов в один из накопителей 9 открываются нужные шторки накопителя, а при адресации в один из открытых накопителей 10 они скатываются с орки, минуя накопители 9.Сортименты, подаваемые конвейером 4, проходят под узлом 11 перераспределения лесоматериалов с конвейера 3 и под направляющими 14 и подают в зону двухсторонней горки 8. где по аналогии с горкой 7 происходит их сортировка по тем же типоразмерам с образованием микропачек Манипулятор 15, упрдвляемыи оператором, совершая только круговые движения на 180 в крайних своих положениях (на концевых участках направляющих 14). раскладывает находящиеся в однотипных карманах-накопителях горок 7 и 8 микро- пачки с образованием в накопителях 16 па. чек для пакетоформирующего механизма 17, При этом по одну сгорону конвейеров 3 и 4 размещаются карманы-накопители 9, 10 горок 7 и 8 для однотипных сортиментов, ориентированных комлями е одну сторону,Разложив микропачки в накопигели 16. размещенные по одну сторону конвейеров 3, 4, манипулятор 15 переезжает по направляющим в другое крайнее положение по другую сторону конвейеров 3, 4 и производит расклддку также однотипных, одинаково ориентированных сортиментов в накопители 16, Таким образом в накопителях 16 образуются пачки с раскомлеванными сортиментами шести типоразмеров (по три с каждои стороны транспортеров), подающиеся в дальнеишем по заполнении накопителей 16 мобильными транспортерными агрегатами в пакетоформирующий меха. низм 17 для улучшения их качества, придания заданной формы и образования обвязанного транспортного пакета. В последующем горновый пакет помещается на транспорт или складируется,Образук)щиеся в процессе сортировки на первом этапе отходы нижними ветвямиЗаказ 165 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН 1 ССГ 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина он раскряжевки хлыстов, где, попадая на специальный мусороуборочный транспортер 19, выносятся совместно с отходами, образующимися на раскряжевочных эстакадах, в зону переработки, 5Формула изобретения1. Линия для сортировки и формирования пакетов лесоматериалов, содержащая эстакаду со смонтированным на ней конвейером продольной подачи, имеющим двусто ронние сбрасывдтели, промежуточные карманы-накопители, размещенные последовательно с двух сторон от конвейера с ориентацией каждого параллельно его продольной оси, направляющие. размещенные 15 над конвейером с установленной нд них кареткой, несущей поворотный манипулятор, и накопители пакетов лесомдтеридлов, о гличающаяся тем,что,сцельюповыше ния эффективности путем уклддки лссомд териалов в накопители пакетов с раскомлевкои, с каждой стороны от промежуточного кармана-накопителя в ндпрдвлении, перпендикулярном продольной осигъ г кОнвейера, размещены ориентированные параллельно основным дополнительные промежуточные карманы-накопители с об. разованием сортировочных горок, напрэд ляющие для каретки с поворот нць 1 манипулятором ориентированы г 1 ерпенди кулярно продольной оси конвейгра и рдз;1 ещены между сортировочными горками, д накопители пакетов лесоматериалов установлены в зоне торцовых участков упомянутых направляющих и ориентированы по продольной оси стрелы манипулятора.2, Линия по п. 1, о т л и ч а ю щ д я с я тем, что она снабжена в 1 орым конвейером продольной подачи, имеющим двусторон. ние сбрасцлдтели усгдновлсгч "ьм пдрдллельно первому, при этом лв;с 1 оронние сбрдсцвд 1 ели перво о конн йсрд здкренле нц в зоне сортирово лгцх гоо, рдзк гщенныч по Одну спрону сп нд 1;рдл лцнищ, дл 51 каретки с мднинулятопом, д длус 1 "р нное сбрдсывдтели в орого - в зоне;гр;, рч,; вы х горок, размел,ни 1 ь 1 х по др Гь с 1 г,1, л уу от упомянутых ндг рл" 1 чющпх
