Формирователь импульсов по фронту и спаду

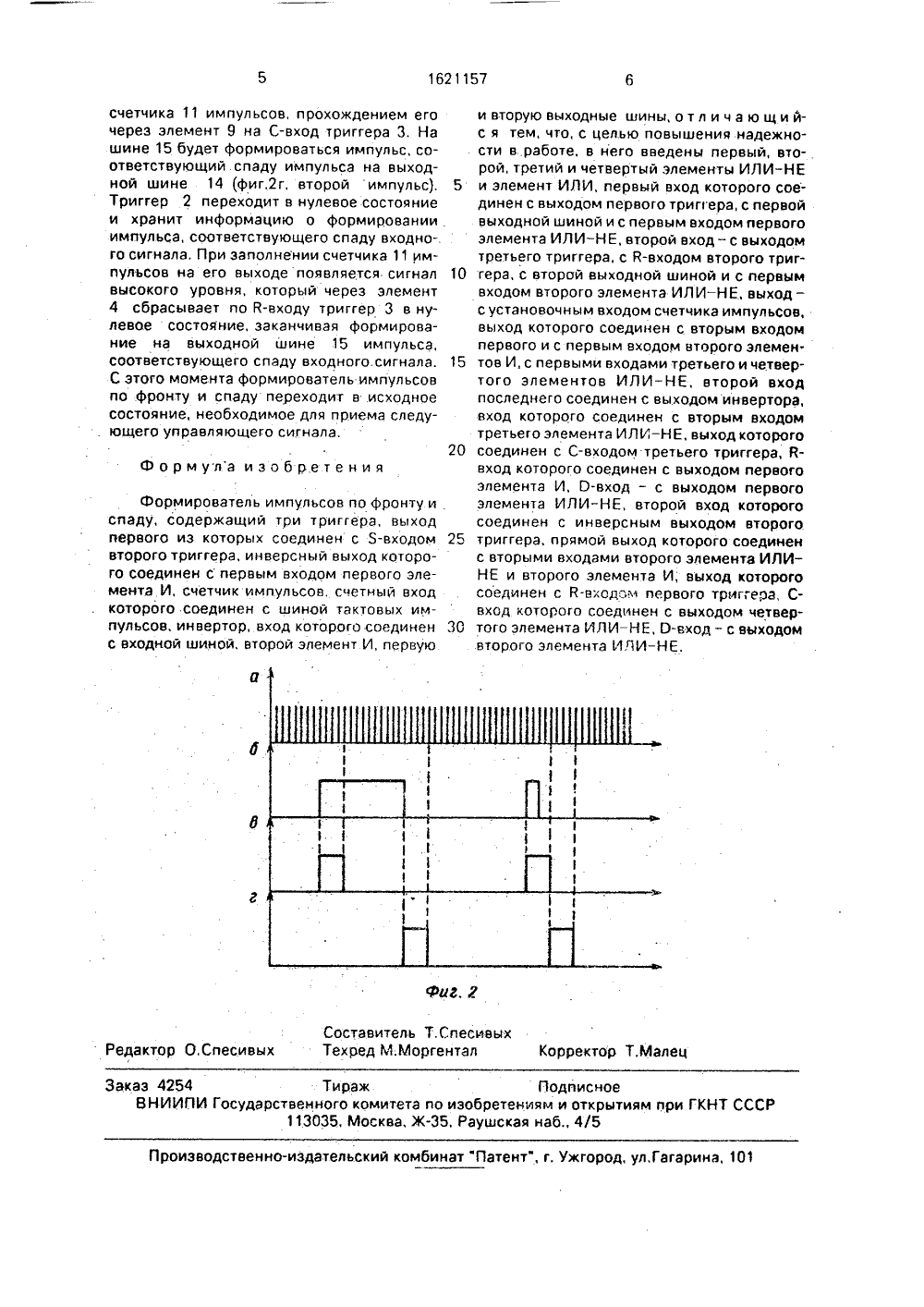

)5 Н 03 К 5/1.53 ИСАНИЕ ИЗОБРЕТЕНИЯТОРСКОМУ СВИДЕТЕЛЬСТВУ л ьсной тройстГОСЧДАРСТВЕ Н 1 ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРФ 1050102, кл. Н 03 К 5/01, 12,03.82Авторское свидетельство СССРМ. 611297, кл, Н 03 К 5/04, 17.05.76,)ехнике и может использоваться в ус вах автоматики и вычислительной техники. Цель изобретения - повышение надежности работы за счет формирования импульсов по фронту и спаду при любой длительности входного сигнала - достигается введением элемента ИЛИ 6, первого, второго, третьего, четвертого элементов ИЛИ НЕ 7,8,9,10, В устройстве имеются первый, второй, третий триггеры 1,2,3, первый, второй элементы ИЛИ 4,5, счетчик 11 импульсов, инвертор 12, шина 13 тактовых импульсов, входная шина 16, первая выходная шина 14, вторая выходная шина 15. 2 ил.40 Изобретение относится к импульсной технике и может быть использовано в устройствах.автоматики и вычислительной техники,Цель изобретения - повышение надежности работы за счет формирования импульсов по фронту и спаду при лобой длительности входного сигнала.На фиг.1 приведена электрическая функциональная схема устройства; на фиг,2 - временные диаграммы, поясняющие его работу.Формирователь импульсов по фронту и спаду содержит первый - третий триггеры 1 - 3, первый и второй элементы И 4, 5, элемент ИЛИ 6, первый - четвертый элементы ИЛИ - НЕ 7 - 10, счетчик 11 импульсов, инвертор 12.Выход первого триггера 1 соединен с Я-входом второго триггера 2, второй выход которого соединен с первым входом первого элемента И 4, С-вход счетчика 11 импульсов соединен с шиной 13 тактовых импульсов, установочный вход которого соединен с выходом элемента ИЛИ б, первый вход которого соединен с вь 1 ходом первого триггера 1, с первым входом первого элемента ИЛИ - НЕ 7, с первой выходной шиной 14, второй вход - с выходом третьего триггера 3, с й-входом втор го триггера 2, с второй выходной шиной 15 и с первым входом второго элемента ИЛИ - НЕ 8, выход счетчика 11 импульсов соединен свторым входом первого и первым входом второго элемента И 4 и 5, с первым входом третьего элемента ИЛИ - НЕ 9 и с первым входом четвертого элемента ИЛИ - НЕ 10., второй вход которого через инвертор 12 соединен с входной шиной 16 и вторым входом третьего элемента ИЛИ-НЕ 9, выход которого соединен с С-входом трстьего триггера 3, В-вход которого соединен с выходом первого элемента И 4, О-вход с выходом первого Элемента ИЛИ - НЕ 7, второй вход которогс соединен с инверсным выходом второго триггера 2, поямой выход которого соединен с вторым входом второго злемен га ИЛИ - НЕ 8 и вторым входом второго элемента И 5, выход которого соединен с Р-входом первого триггера 1, Г-вход которого соединен с выходом четвертого элемента ИЛИ - НЕ 10, О-вход с выходом второго элемента ИЛИ-НЕ 8,Формирователь импульсов по фронту и спаду работает следующим образом,В исходном состояни 1 л нэ шину тдктОвых импульсов поступают импульсы в виде сигналов высокого уровня (фиг,2 а) для заполнения счетчика 11 импульссв, а на шине 16 и выходных шинах 14 и 15 присутствует 5 10 15 20 25 30 3,; сигнал низкого уровня (фиг,2 б, в, г), Триггер находится в нулевом состоянии и задает через элемент 8 на О-выходе триггера 1 высокий уровень, подготавливая его к перезаписи информации на выход, Счетчик 11 импульсов находится в режиме запрета счета сигналом низкого уровня на установочном входе с выхода элемента б,При появлении на шине 16 сигнала высокого уровня (фиг,2 б, первый или второй импульс) сигнал проходит через инвертор 12 и элемент 10 на С-вход триггера 1 и переводит его в единичное состояние перезаписью сигнала высокого уровня с О-входа. При этом на выходной шине 14 формируется импульс, соответству:ощий фронту входного сигнала (фиг,2 в, первый или второй импульс). На установочный вход счетчика 11 импульсов через элемент б поступает сигнал высокого уровня, переводя счетчик 11 импульсов н режим счета, Триггер 2 переводится в единичное состояние и хранит информацию о формировании импульса, соответствующего фронту входного сигнала, С выхода триггера 2 через элемент 8 на 0-входе триггера 1 устанавливается сигнал н 1 зкого уровня, На О-входе тоиггера 3 продолжает оставаться сигнал низкого уровня до гех пор, пока триггер 1 не изменит своего состояния. При заполнении счетчика 11 импульсов на его выходе появляется сигнал высокого уровня, который через элемент 5 сбрасывает по К-входу триггер 1 в нулевое состояние, заканчивая фор лирование на выходной шине 14 импульса, соответствующего фронту входного сигнала, Обнуленное состояние триггера 1 задает через элемент 7 на О-зходе триггера 3 сигнал высокого уровня, подготавливая тригг ер 3 для формирования импульса по выходной шине 15, соответс-вующего спаду входного сигнала. Счетчик 11 импульсов черсз элемент б гере- водится в режим запрета счета.Далее работа формирователя импугьсов по фоонту и спаду будет определяться длительностью входного сигнала на шине 16 Если длительнос,ь входного сигнала больше воемени заполнения счетчика 11 импульсов, то перезапись сигнала высоко о уровня на О-входе триггера 3 произойдет в момент снятия входного сигнала - а шине 16 прохождением его чере элемент 9 на С- вход триггера Б. На .вине 14 будет формирова;ься импульс, соотве сгьующий спаду входного Сигнала (фиг,2 г, первый импульс), Если длительност входного сигнала меньше време; и заполненля счетчика 11 импульсов, то перезапись сигнала высокого уровня на 0-входеоиггера 3 произойдет в момент снятия сигнала сброса на выходе1621 157 20 Формула изобретения Фиг Составитель Т.СпесивыТехред М.Моргентал дактор О,С лец то ых одственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 счетчика 11 импульсов, прохождением его через элемент 9 на С-вход триггера 3. На шине 15 будет формироваться импульс, соответствующий спаду импульса на выходной шине 14 (фиг.2 г, второй импульс). 5 Триггер 2 переходит в нулевое состояние и хранит информацию о формировании . импульса, соответствующего спаду входного сигнала. При заполнении счетчика 11 импульсов на его выходе появляется сигнал 10 высокого уровня, который через элемент 4 сбрасывает по й-входу триггер 3 в нулевое состояние, заканчивая формирование на выходной шине 15 импульса, соответствующего спаду входного сигнала. 15 С этого момента формирователь импульсов по фронту и спаду переходит в исходное состояние, необходимое для приема следующего управляющего сигнала. Формирователь импульсов по фронту и спаду, содержащий три триггера, выход первого из которых соединен с Я-входом 25 втОрого триггера, инверсный выход которого соединен с первым входом первого элемента И, счетчик импульсов, счетный вход которого соединен с шиной тактовых импульсов. инвертор, вход которого соединен 30 с входной шиной, второй элемент И, первую каз 4254 ТиражВНИИПИ Государственного комитета по и113035, Москва, Ж,и вторую выходные шины, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности в. работе. в него введены первый, второй, третий и четвертый элементы ИЛИ-НЕ и элемент ИЛИ, первый вход которого соединен с выходом первого трип ера, с первой выходной шиной и с первым входом первого элемента ИЛИ - НЕ, второй вход - с выходом третьего триггера, с Й-входом второго триггера, с второй выходной шиной и с первым входом второго элемента ИЛИ - НЕ, выход - с установочным входом счетчика импульсов, выход которого соединен с вторым входом первого и с первым входом второго элементов И, с первыми входами третьего и четвертого элементов ИЛИ-НЕ, второй вход последнего соединен с выходом инвертора, вход которого соединен с вторым входом третьего элемента ИЛИ - Н Е, выход которого соединен с С-входом третьего триггера, Н- вход которого соединен с выходом первого элемента И, О-вход - с выходом первого элемента ИЛИ-НЕ, второй вход которого соединен с инверсным выходом второго триггера. прямой выход которого соединен с вторыми входами второго элемента ИЛИ - НЕ и второго элемента И; выход которого соединен с й-входом первого триггера, С- вход которого соединен с выходом четвертого элемента ИЛИ - НЕ, О-вход - с выходом второго элемента ИЛИ-НЕ,Подписноеретениям и открытиям при ГКНТ СССРшская наб., 4/5
