Способ демпфирования колебаний конструкции и устройство для его осуществления

Номер патента: 1618918

Авторы: Кирилкин, Шаговиков

ZIP архив

Текст

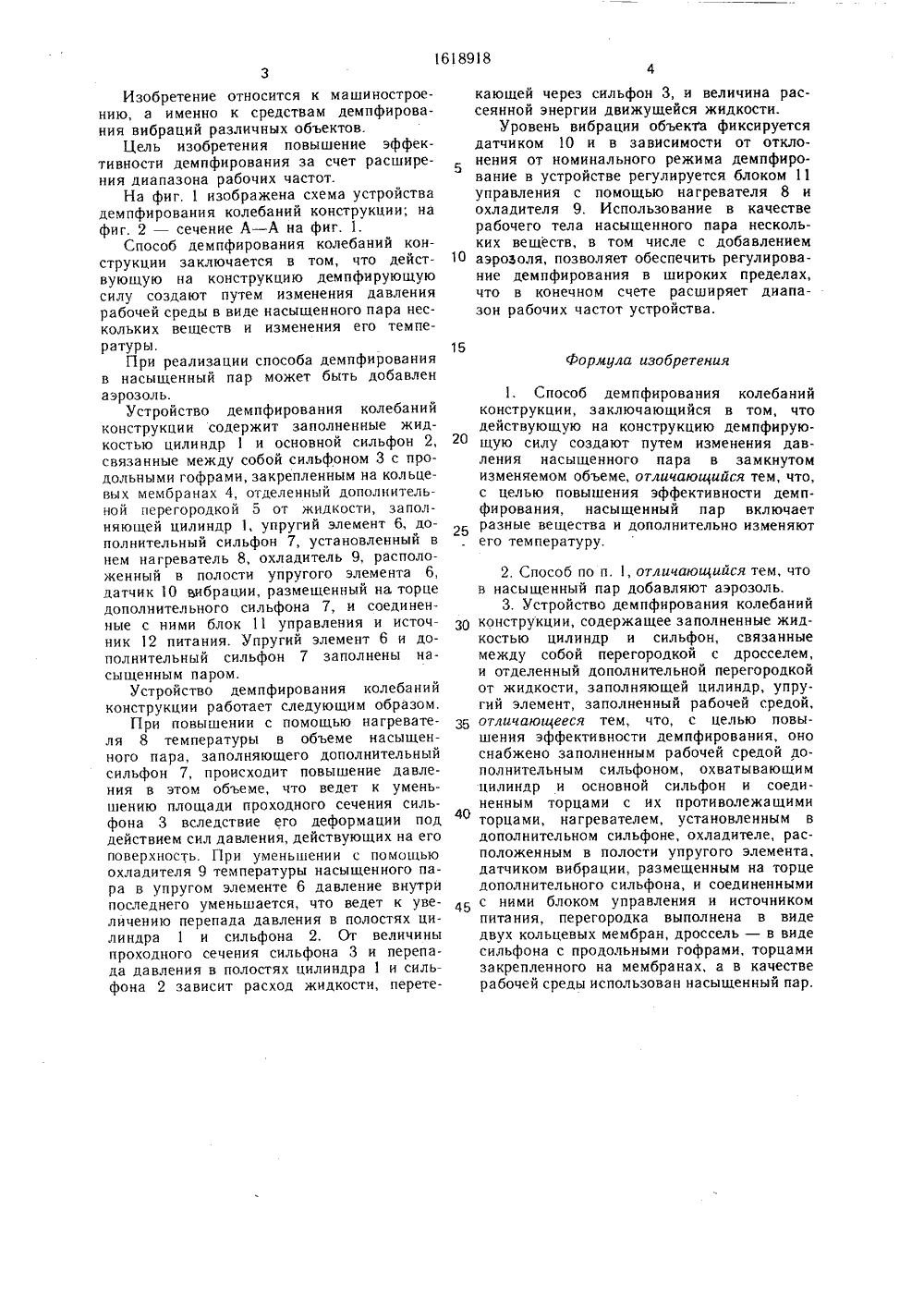

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 898 м 1 5 Р 16 Р 5/00, 15 ОПИС ИДЕТ ЕЛЬСТВУ А ВТОРСНОМ Кирилки о СССР1972.52,ВАНИЯ КОЛЕ- УСТРОЙСТВО ИЯк машинострсем демпфировабъектов. Целью ение эффективОБ ДЕМОНСТРУКОСУШЕ ФИРО ЦИИ И ВЛЕН осится гдства ных о повыш ретение отн менно к ср ций различ я является г м ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСБАНИЙ КДЛЯ ЕГО(57) Изобнию, а иния вибраизобретени 66/288891. Бюл.Шаговиков и В1.5 (088.8)ское свидетельствкл. Е 16 Р 9/02,Японии59 - 785/00, 1984. ности демпфирования за счет расширения диапазона рабочих частот. При повышении с помощью нагревателя 8 температуры в дополнительном сильфоне 7 происхсдит повышение давления насыщенного пара, что ведет к уменьшению площади проходного сечения сильфона 3. При уменьшении с помощью охладителя 9 температуры насыщенного пара в угругос элементе 6 давление внутри последнего уменьшается что увеличивает пепепад давления в поостях цилинраи сильфона 2. Величиной пр- ходного сечения сильфона 3 и перепа дом давления определяется демпфирование в устройстве, которое может регул 1 роватъся с помощью блока 11 управления. 2 с. из. и. ф-лы, 2 ил.Изобретение относится к машиностроению, а именно к средствам демпфирования вибраций различных объектов.Цель изобретения повышение эффективности демпфирования за счет расширения диапазона рабочих частот.На фиг, 1 изображена схема устройства демпфирования колебаний конструкции; на фиг. 2 - сечение А - А на фиг. 1.Способ демпфирования колебаний конструкции заключается в том, что дейст вующую на конструкцию демпфирующую силу создают путем изменения давления рабочей среды в виде насыщенного пара нескольких веществ и изменения его температуры. 15При реализации способа демпфирования в насыщенный пар может быть добавлен аэрозоль.Устройство демпфирования колебаний конструкции содержит заполненные жидкостью цилиндр 1 и основной сильфон 2, 20 связанные между собой сильфоном 3 с продольными гофрами, закрепленным на кольцевых мембранах 4, отделенный дополнительной перегородкой 5 от жидкости, заполняющей цилиндр 1, упругий элемент 6, дополнительный сильфон 7, установленный в нем нагреватель 8, охладитель 9, расположенный в полости упругого элемента 6, датчик 10 вибрации, размещенный на торце дополнительного сильфона 7, и соединенные с ними блок 11 управления и источник 12 питания. Упругий элемент 6 и дополнительный сильфон 7 заполнены насыщенным паром.Устройство демпфирования колебаний конструкции работает следующим образом.При повышении с помощью нагревателя 8 температуры в объеме насыщенного пара, заполняющего дополнительный сильфон 7, происходит повышение давления в этом объеме, что ведет к уменьшению площади проходного сечения силь- фона 3 вследствие его деформации под действием сил давления, действующих на его поверхность. При уменьшении с помощью охладителя 9 температуры насыщенного пара в упругом элементе 6 давление внутри последнего уменьшается, что ведет к увеличению перепада давления в полостях цилиндра 1 и сильфона 2. От величины проходного сечения сильфона 3 и перепада давления в полостях цилиндра 1 и силь- фона 2 зависит расход жидкости, перетекающей через сильфон 3, и величина рассеянной энергии движущейся жидкости.Уровень вибрации объекта фиксируется датчиком 10 и в зависимости от отклонения от номинального режима демпфирование в устройстве регулируется блоком 11 управления с помощью нагревателя 8 и охладителя 9. Использование в качестве рабочего тела насыщенного пара нескольких веществ, в том числе с добавлением аэрозоля, позволяет обеспечить регулирование демпфирования в широких пределах, что в конечном счете расширяет диапазон рабочих частот устройства.Формула изобретения1. Способ демпфирования колебаний конструкции, заключающийся в том, что действующую на конструкцию демпфирующую силу создают путем изменения давления насыщенного пара в замкнутом изменяемом объеме, отличающийся тем, что, с целью повышения эффективности демпфирования, насыщенный пар включает разные вещества и дополнительно изменяют его температуру.2. Способ по п, 1, отличающийся тем, что в насыщенный пар добавляют аэрозоль.3. Устройство демпфирования колебаний конструкции, содержащее заполненные жидкостью цилиндр и сил ьфон, связанные между собой перегородкой с дросселем, и отделенный дополнительной перегородкой от жидкости, заполняющей цилиндр, упругий элемент, заполненный рабочей средой, отличающееся тем, что, с целью ловышения эффективности демпфирования, оно снабжено заполненным рабочей средой дополнительным сильфоном, охватывающим цилиндр и основной сильфон и соединенным торцами с их противолежащими торцами, нагревателем, установленным в дополнительном сильфоне, охладителе, расположенным в полости упругого элемента, датчиком вибрации, размещенным на торце дополнительного сильфона, и соединенными с ними блоком управления и источником пита ния, перегородка выполнена в виде двух кольцевых мембран, дроссель - в виде сильфона с продольными гофрами, торцами закрепленного на мембранах, а в качестве рабочей среды использован насыщенный пар.1618918 Д-А 2 р О. Кравцова о изобретениям и открытиям при ГКНТ ССС- 35, Раушская наб., д. 4/5 нат Патент, г. Ужгород, ул. Гагарина, 101 Государственного комитета 113035, Москва, Ж ственно-издательский комб Произ Редактор Н. Тупица Заказ 3НИИПИ Составительехред А. Кравчираж 107

Смотреть

Заявка

4446766, 26.04.1988

ВОЕННЫЙ ИНЖЕНЕРНЫЙ КРАСНОЗНАМЕННЫЙ ИНСТИТУТ ИМ. А. Ф. МОЖАЙСКОГО

ШАГОВИКОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, КИРИЛКИН ВИКТОР СЕРГЕЕВИЧ

МПК / Метки

МПК: F16F 15/00, F16F 5/00

Метки: демпфирования, колебаний, конструкции

Опубликовано: 07.01.1991
