Стенд для испытаний магнитожидкостных уплотнений

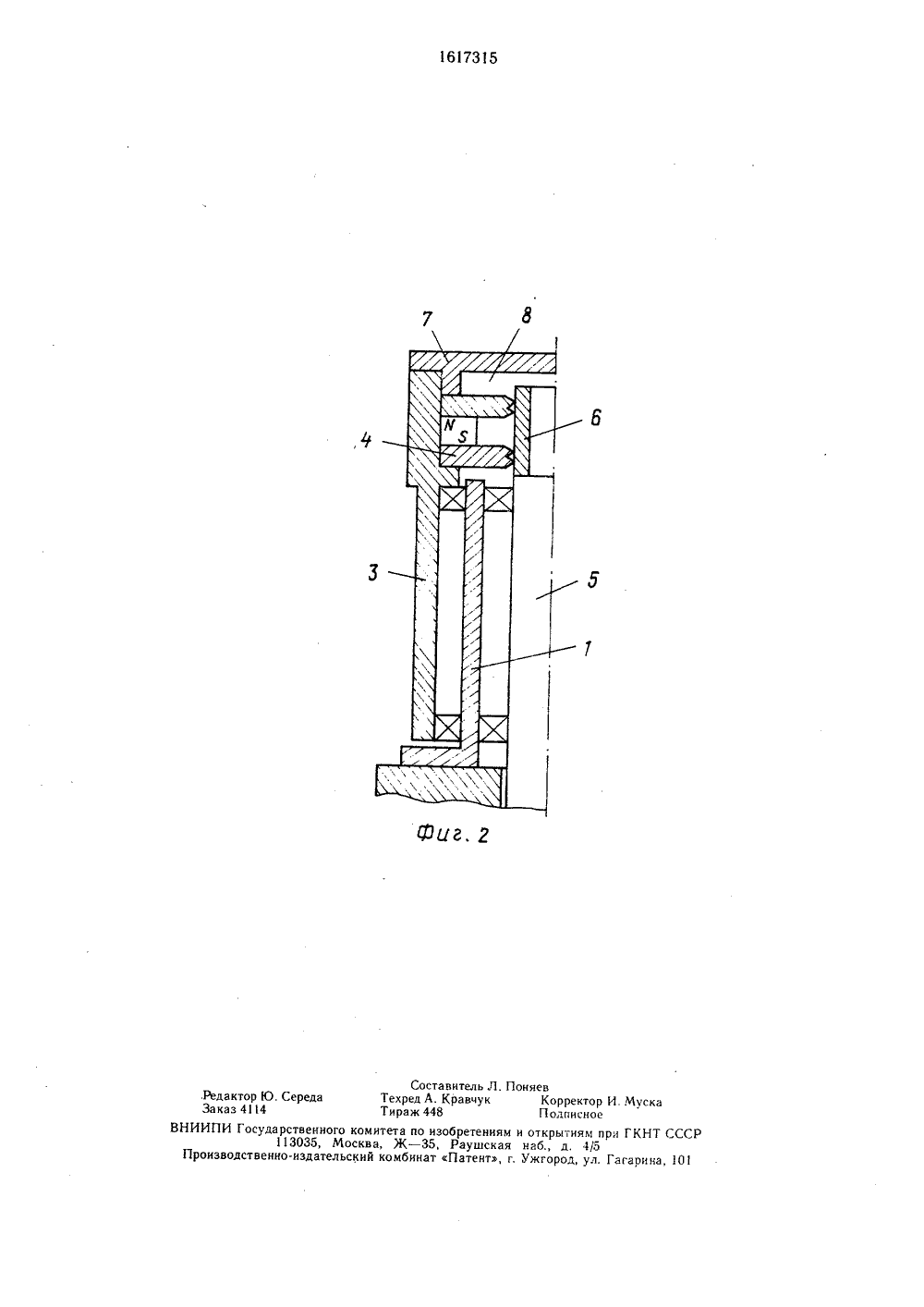

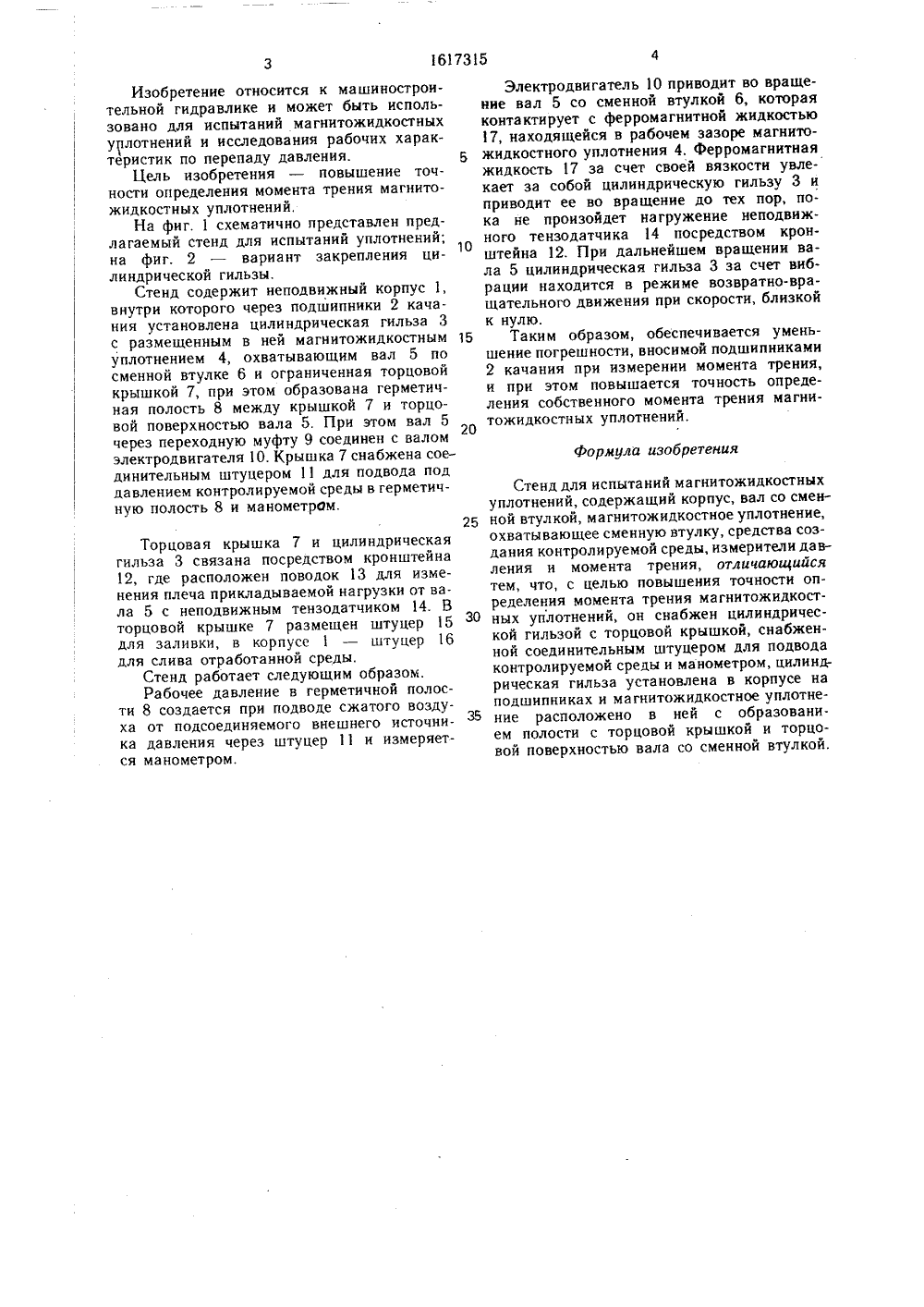

)19) Я ТЕН кторско-т при Иван м. В. И. Антипов, тин ехнолоовском Ленина р. Иссле ний. Ма тне, 1979 ование нитная ГНИьзова- уплотГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗ(71) Специальное констргическое бюро Полюсэнергетическом институте(54) СТЕНД ДЛЯ ИСПЫТАНИЙ М ТО 51(ИДКОСТНЫХ УПЛОТНЕНИЙ (57) Изобретение может быть испо но для испытаний магнитожидкостных ненни и позволяет повысить точность определения момента трения магнитожидкостных уплотнений. Стенд содержит неподвижный корпус 1, внутри которого через подшипники 2 качания установлена цилиндрическая гильза 3 с магнитожидкостным уплотнением 4, охватывающим вал 5 по сменной втулке 6, ограниченная торцовой крышкой 7, при этом образована внутренняя герметичная полость 8. Вал 5 соединен с валом электродвигателя 10. Крышка 7 снабжена соединительным штуцером1 для подвода под давлением контролируемой среды в герметичную полость 8 и связана через кронштейн 12 и поводок 13 с тензодатчиком 14. При этом уменьшается погрешность измерения момента трения за счет наличия подшипников качания. 2 ил.Изобретение относится к машиностроительной гидравлике и может быть использовано для испытаний магнитожидкостных уплотнений и исследования рабочих характеристик по перепаду давления.Цель изобретения - повышение точности определения момента трения магннтожидкостных уплотнений,На фиг, 1 схематично представлен предлагаемый стенд для испытаний уплотнений; на фиг. 2 - вариант закрепления цилиндрической гильзы.Стенд содержит неподвижный корпус 1, внутри которого через подшипники 2 качания установлена цилиндрическая гильза 3 с размещенным в ней магнитожидкостным уплотнением 4, охватывающим вал 5 по сменной втулке 6 и ограниченная торцовой крышкой 7, при этом образована герметичная полость 8 между крышкой 7 и торцовой поверхностью вала 5. При этом вал 5 через переходную муфту 9 соединен с валом электродвигателя 10. Крышка 7 снабжена соединительным штуцером 11 для подвода под давлением контролируемой среды в герметичную полость 8 и манометрам. Торцовая крышка 7 и цилиндрическая гильза 3 связана посредством кронштейна 12, где расположен поводок 13 для изменения плеча прикладываемой нагрузки от вала 5 с неподвижным тензодатчиком 14. В торцовой крышке 7 размещен штуцер 15 для заливки, в корпусе 1 - штуцер 16 для слива отработанной среды.Стенд работает следующим образом.Рабочее давление в герметичной полости 8 создается при подводе сжатого воздуха от подсоединяемого внешнего источника давления через штуцер 11 и измеряется манометром,Электродвигатель 10 приводит во вращение вал 5 со сменной втулкой 6, которая контактирует с ферромагнитной жидкостью 17, находящейся в рабочем зазоре магнитожидкостного уплотнения 4. Ферромагнитная жидкость 17 за счет своей вязкости увлекает за собой цилиндрическую гильзу 3 н приводит ее во вращение до тех пор, пока не произойдет нагружение неподвижного тензодатчика 14 посредством кронштейна 12. При дальнейшем вращении вала 5 цилиндрическая гильза 3 за счет вибрации находится в режиме возвратно-вращательного движения при скорости, близкой к нулю.15 Таким образом, обеспечивается уменьшение погрешности, вносимой подшипниками 2 качания при измерении момента трения, и при этом повышается точность определения собственного момента трения магнитожидкостных уплотнений.Формула изобретенияСтенд для испытаний магнитожидкостныхуплотнений, содержащий корпус, вал со смен ной втулкой, магнитожидкостное уплотнение,охватывающее сменную втулку, средства создания контролируемой среды, измерители давления и момента трения, отличающийся тем, что, с целью повышения точности определения момента трения магнитожидкост- ЗО ных уплотнений, он снабжен цилиндрической гильзой с торцовой крышкой, снабженной соединительным штуцером для подвода контролируемой среды и манометром, цилиндрическая гильза установлена в корпусе на подшипниках и магнитожидкостное уплотне- ЗБ ние расположено в ней с образованием полости с торцовой крышкой и торцовой поверхностью вала со сменной втулкой.1617315 Фи оняе рректор Идписное о комитета по изобретени Москва, Ж - 35, Раушск ьский комбинат Патент.Редактор Ю. СередаЗаказ 4114НИИПИ Государственно113035,Производственно-издате Составитель Л ехред А. Кравчукираж 448 м и открытиям при ГКНя наб., д. 4/5г. Ужгород, ул. Гагаои ССС
