Газораспределительная решетка

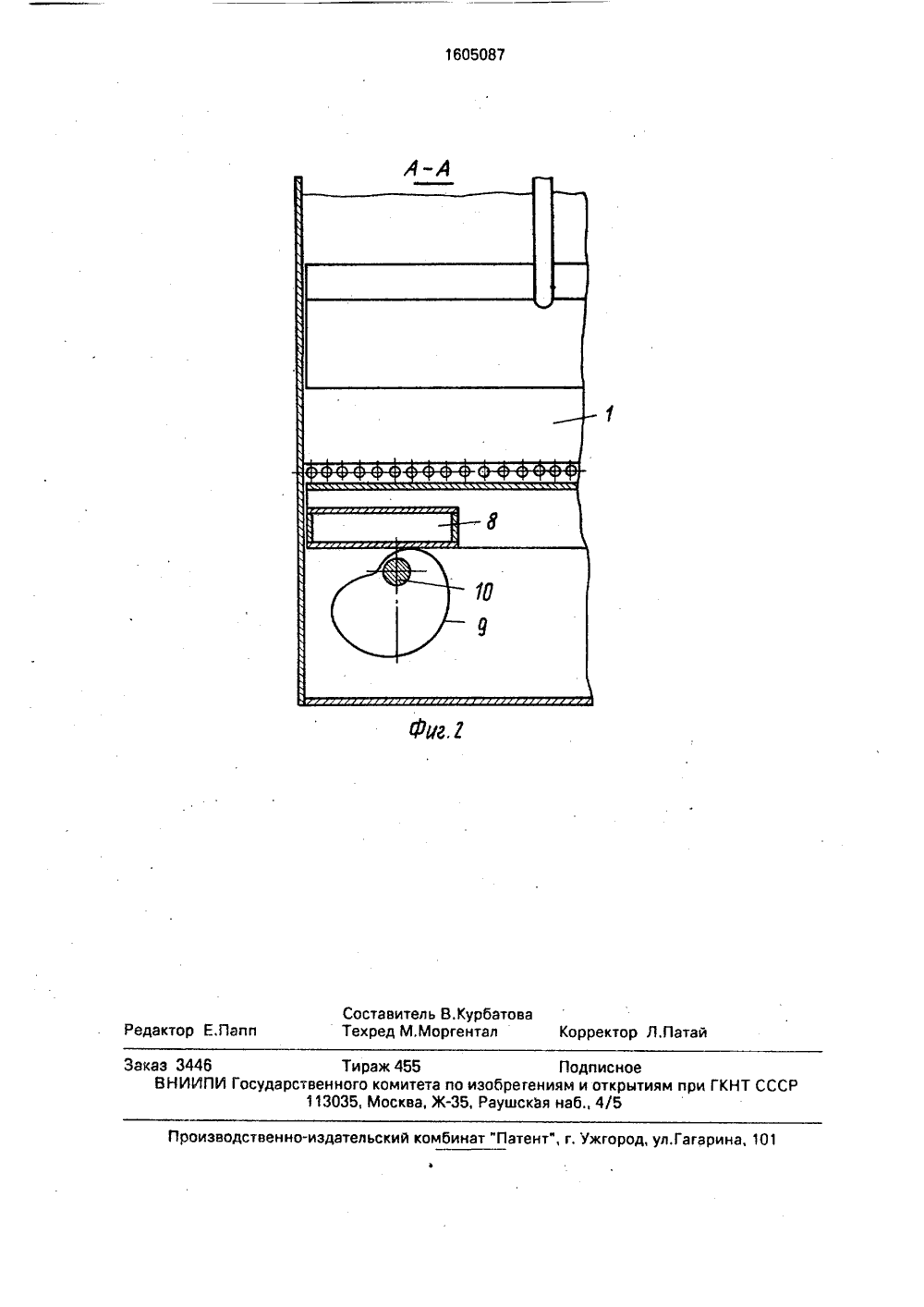

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 05 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИ Я ВТОРСК 01 ч 1 У СВИДЕТЕЛЬСТВУ 28763/24(57) Изобр гания твер лах кипящ расширен теплопрои реализуетс тение м,б.испдого топлива его слоя. Це е диапазона зводительност я следующим льзованодля сживодогрейных коть изобретения - регулирования по , Указанная цель образом, Для увеФи(21) 46 (22) 29 (46) 07 (71) Н нитар (72) В ров (5 З) 66 (56) А САНИЕ ИЗОБРЕ С 11/02, Р 27 В 15/10 личения теплосьема со слоя при увеличении теплоп роиэводител ьн ости топ ки центральные части 7 охлэждаемых труб 1 вводят в кипящий слой, при этом поверхность нагрева в слое увеличивается, а температура слоя снижается. При уменьшении теплопроизводительности, а следовательно, уменьшении температуры кипящего слоя центральные части 7 охлвждаемых труб 1 выводят из кипящего слоя, Таким образом, благодаря изменению величины поверхности нагрева в слое обеспечивается возможность при изменении нагрузки поддерживать температуру слоя в заданных пределах, не превышая температуру плавления залы при увеличении теплопроизводительности и не уменьшая температуру слоя ниже температуры его погасания, 1 з.п, ф-лы, 2 ил, 1605087Изобретение относится к области теплоанергетики, и может быть использовано в устройствах для сжигания твердого топлива в водогрейных котлах.Цель изобретения - расширение диапазона регулирования по теплопроиэводительности.На фиг, 1 изображена газораспределительная решетка; на фиг. 2 - сечение А-А на фиг.1.Газораспределительная решетка содержит охлаждаемые трубы 1 треугольного поперечного сечения, основаниями 2 скрепленные с краями смежных листов 3, выполненными с перфорацией 4, расположенных один относительно другого с зазорами 5. Каждая труба 1 выполнена составной из периферийных 6 и центральной 7 частей, последняя из которых установлена с возможностью .вертикального перемещения относительно первых, Газораспределительная решетка может быть снабжена устройством фиксации положения подвижных частей (приводом). Упомянутое устройство состоит из балок 8,:соединенных с центральными частями 7 труб 1 Балки 8 установлены на кулачки 9, соосно закрепленные на валах 10. Валы 10 соединены с редуктором и двигателем не показаны), Двигатель привода через систему управления (не показан) соединен с датчиком 11 температуры,Решетка работает следующим образом.В пространстве, ограниченном трубами 1 над решеткой, при определенном расходе воздуха через решетку создается кипящий слой горящих частиц, При увеличении теплопроизводительности топки рост тепловыделения в слое превышает росттеплосъема поверхностями нагрева, расположенными в слое, из-за чего наблюдается увеличение температуры кипящего слоя, Датчик 11 температуры регистрирует увеличение температуры кипящего слоя и дает сигнал в систему управления, которая обеспечивает необходимую длительность работы привода. При этом валы 10 привода устанавливаются на необходимый угол по ворота и обеспечивают установку кулачков 9в необходимое положение. Кулачки 9 поднимают балки 8 с частями 7 труб 1, в результате чего части 7 вводятся в кипящий слой, Поверхность нагрева в слое увеличивается, 10 теплосьем со слоя возрастает, его температура снижается.При уменьшении теплопроизводительности топки температура слоя по тем же причинам падает. Датчик 11 посылает об 15 этом сигнал в систему управления, котораяобеспечивает опускание центральных частей 7 труб 1 и уменьшение поверхности нагрев в слое, Таким образом, благодаря изменению величины поверхности нагрева в 20 слое обеспечивается возможность при изменении нагрузки поддерживать температуру слоя в заданных пределах, не превышая температуру плавления золы при увеличении теплопроизводительности и не 25 уменьшая температуру слоя ниже температуры его погасания. Формула изобретения 1. Газораспределительная решетка, со держащая охлаждаемые трубы треугольного поперечного сечения, основаниями скрепленные с перфорированными краями двух смежных листов, расположенных один относительно другого с зазорами, о т л и ч а-.35 ю щ а я с я тем, что, с целью расширениядиапазона регулирования по теплопроиэводительности, каждая труба выполнена составной иэ периферийных и центральной частей, последняя иэ которых установлена с 40 возможностью вертикального перемещения относительно первых,2. Решетка по п. 1, о т л и ч а ю щ а я с ятем, что она снабжена устройством фиксации положения подвижных частей.451605087Составитель В.Курбатовактор Е,Папп Техред М.Моргентал Корректор Л.Патай аказ 3448 Тираж 455 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
