Устройство для преобразования импульсно-кодомодулированных сигналов в дельта-модулированные сигналы

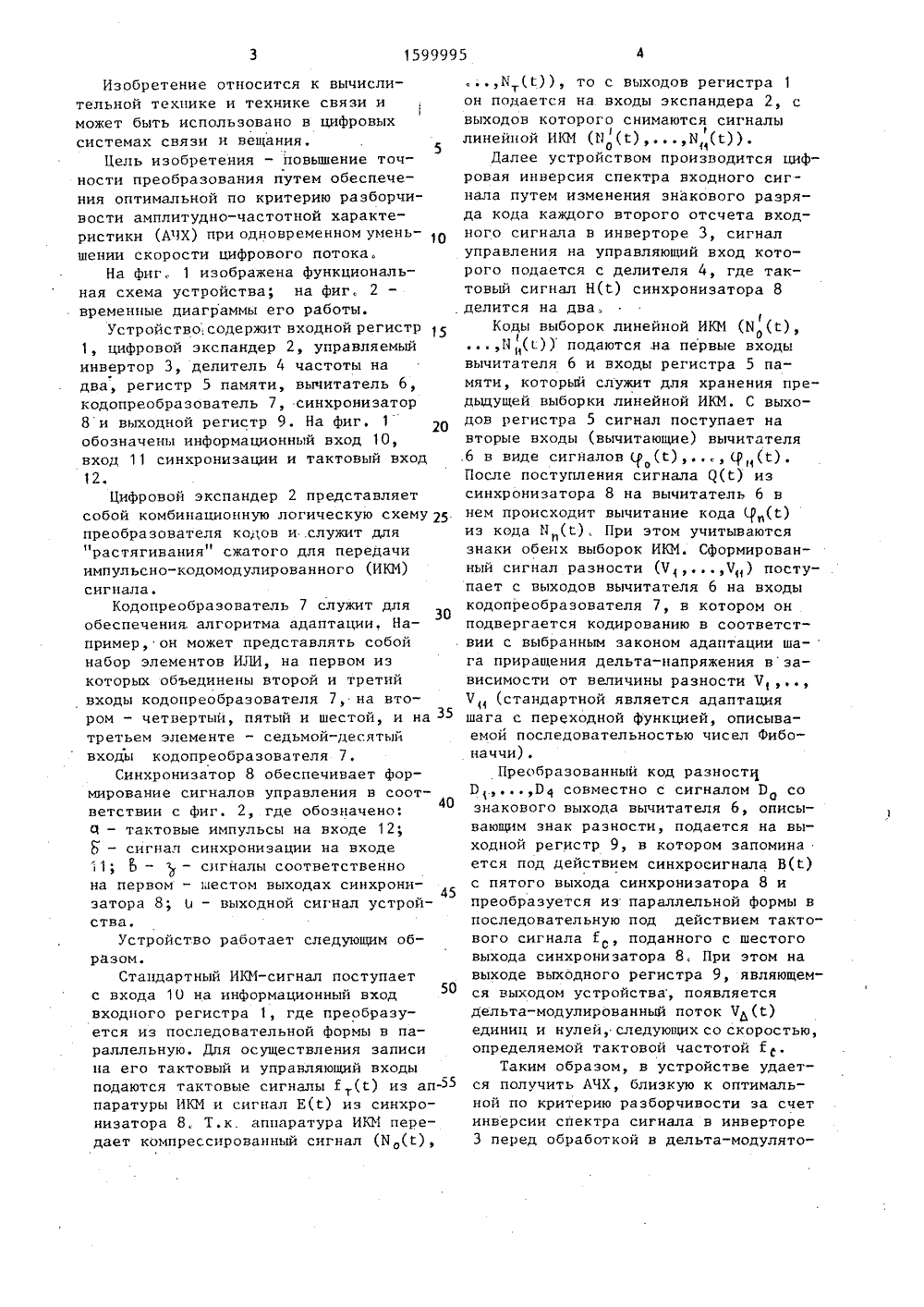

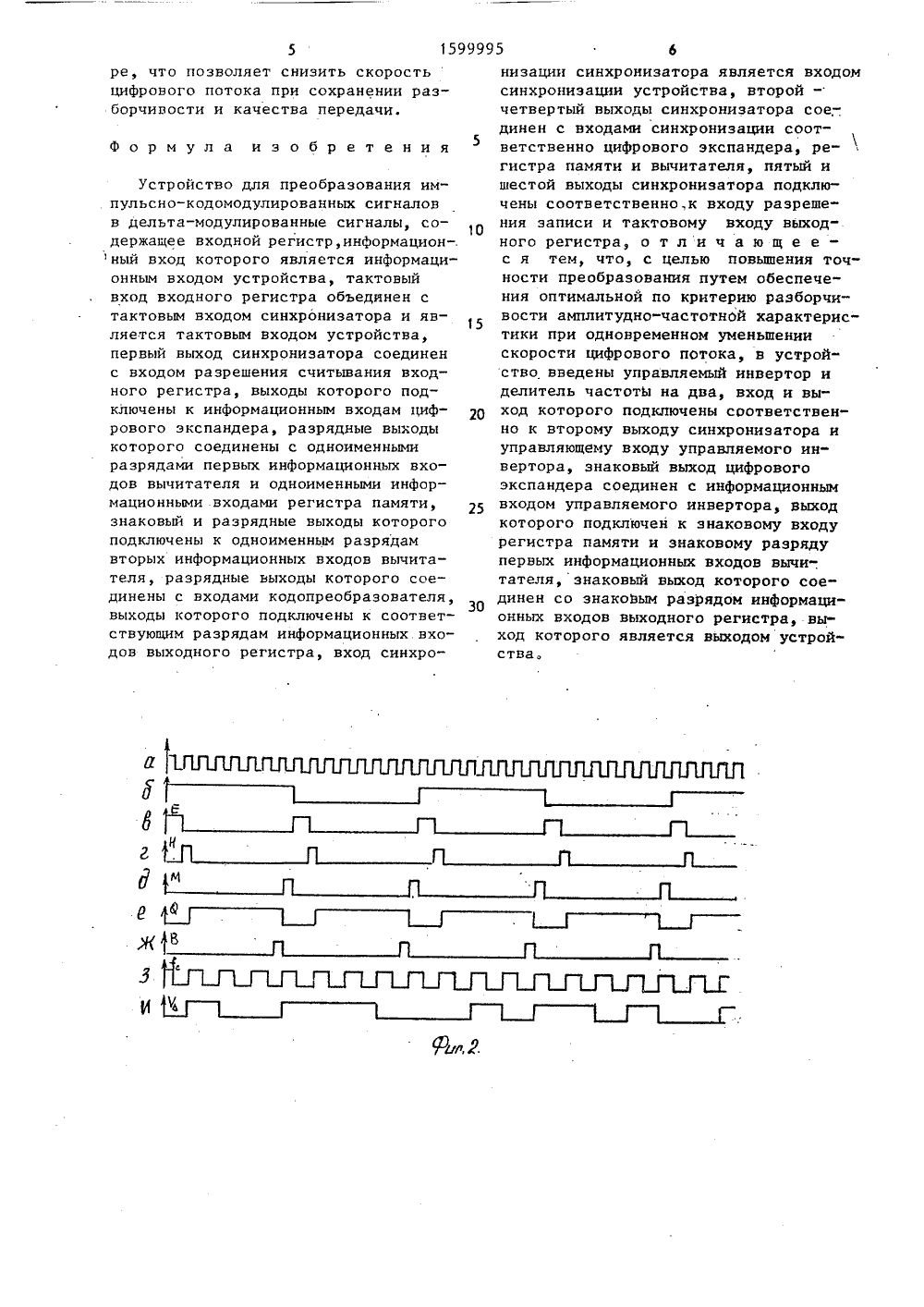

Изобретение относится к вычислительной технике и технике связи иможет быть использовано в цифровыхсистемах связи и вещания.Цель изобретения - повышение точности преобразования путем обеспечения оптимальной по критерию разборчивости амплитудно-частотной характеристики (АЧХ) при одновременном умень Ошении скорости цифрового потока.На фиг, 1 изображена функциональная схема устройства; на фиг, 2 -временные диаграммы его работы.Устройство, содержит входной регистр1, цифровой экспандер 2, управляемыйинвертор 3, делитель 4 частоты надва, регистр 5 памяти, вычитатель 6,кодопреобразователь 7, синхронизатор8 и выходной регистр 9, На фиг, 1обозначены информационный вход 10,вход 11 синхронизации и тактовый вход12.Цифровой экспандер 2 представляетсобой комбинационную логическую схему 2.преобразователя кодов и .служит для"растягиваниясжатого для передачиимпульсно-кодомодулированного (ИКМ)сигнала.Кодопреобразователь 7 служит дляобеспечения. алгоритма адаптации. Например, он может представлять собойнабор элементов ИЛИ, на первом изкоторых объединены второй и третийвходы кодопреобразователя 7, на втором - четвертый, пятый и шестой, и на 35третьем элементе - седьмой-десятыйвходы кодопреобразователя 7,Синхронизатор 8 обеспечивает формирование сигналов управления в соответствии с фиг. 2, где обозначено:40с 1 - тактовые импульсы на входе 12;Б - сигнал синхронизации на входе11; 6 -- сигналы соответственнона первом - шестом выходах синхрони 45затора 8; И - выходной сигнал устройства.Устройство работает следующим образом.Стандартный ИКМ-сигнал поступаетс входа 10 на информационный входвходного регистра 1, где преобразуется из последовательной формы в параллельную. Для осуществления записина его тактовый и управляющий входыподаются тактовые сигналы Й(с) из ап паратуры ИКМ и сигнал Е(С) из синхронизатора 8, Т.к. аппаратура ИКМ передает компрессированный сигнал (Ио(1)И,.(Т, то с выходов регистра 1он подается на входы экспандера 2, свыходов которого снимаются сигналылинейной ИКМ (И ,.,Б(ТДалее устройством производится цифровая инверсия спектра входного сигнала путем изменения знакового разряда кода каждого второго отсчета входного сигнала в инверторе 3, сигналуправления на управляющий вход которого подается с делителя 4, где тактовый сигнал Н(Т) синхронизатора 8делится на два,Коды выборок линейной ИКМ (И (С),1 о,И н( подаются .на первые входывычитателя 6 и входы регистра 5 памяти, который служит для хранения предыдущей выборки линейной ИКМ. С выходов регистра 5 сигнал поступает навторые входы (вычитающие) вычитателя6 в виде сигналов ( ,,,нПосле поступления сигнала (С) изсинхронизатора 8 на вычитатель 6 внем происходит вычитание кода (Т)из кода И(Т), При этом учитываютсязнаки обеих выборок ИКМ. Сформированный сигнал разности (ЧЧп) поступает с выходов вычитателя 6 на входыкодопреобразователя 7, в котором онподвергается кодированию в соответствии с выбранным законом адаптации шага приращения дельта-напряжения в зависимости от величины разности Ч ,Ч, (стандартной является адаптацияшага с переходной функцией, описываемой последовательностью чисел Фибоначчи).Преобразованный код разностиП 1, ,Р совместно с сигналом Ро сознакового выхода вычитателя 6, описывающим знак разности, подается на выходной регистр 9, в котором запоминается под действием синхросигнала В(Е)с пятого выхода синхронизатора 8 ипреобразуется из параллельной формы впоследовательную под действием тактового сигнала Гс, поданного с шестоговыхода синхронизатора 8, При этом навыходе выходного регистра 9, являющемся выходом устройства, появляетсядельта-модулированный поток Ч,(С)единиц и нулей, следующих со скоростью,определяемой тактовой частотойТаким образом, в устройстве удается получить АЧХ, близкую к оптимальной по критерию разборчивости за счетинверсии спектра сигнала в инверторе3 перед обработкой в дельта-модулято1599995 ЮПЛЛЛ ре, что позволяет снизить скоростьцифрового потока при сохранении разборчивости и качества передачи. Формула и э о б р е т е н и я Устройство для преобразования импульсно-кодомодулированных сигналов в дельта-модулированные сигналы, содержащее входной регистр,информацион-. ный вход которого является информационным входом устройства, тактовый вход входного регистра объединен с тактовым входом синхронизатора и является тактовым входом устройства, первый выход синхронизатора соединен с входом разрешения считывания входного регистра, выходы которого подключены к информационным входам цифрового экспандера, разрядные выходы которого соединены с одноименными разрядами первых информационных входов вычитателя и одноименными информационными входами регистра памяти, знаковый и разрядные выходы которого подключены к одноименным разрядам вторых информационных входов вычитателя, разрядные выходы которого соединены с входами кодопреобраэователя, выходы которого подключены к соответствующим разрядам информационных входов выходного регистра, вход синхронизации синхронизатора является входомсинхронизации устройства, второй -четвертый выходы синхронизатора сое;,динен с входами синхронизации соответственно цифрового экспандера, регистра памяти и вычитателя, пятый ишестой выходы синхронизатора подключены соответственно,к входу разрешения записи и тактовому входу выходного регистра, о т л и ч а ю щ е е -с я тем, что, с целью повышения точности преобразования путем обеспечения оптимальной по критерию разборчивости амплитудно-частотной характеристики при одновременном уменьшениискорости цифрового потока, в устройство введены управляемый инвертор иделитель частотЫ на два, вход и выход которого подключены соответственно к второму выходу синхронизатора иуправляющему входу управляемого инвертора, знаковый выход цифровогоэкспандера соединен с информационнымвходом управляемого инвертора, выходкоторого подключен к знаковому входурегистра памяти и знаковому разрядупервых информационных входов вычи-,тателя, знаковый выход которого соединен со знаковым разрядом информационных входов выходного регистра, выход которого является выходом устройства.
