Устройство для формирования биимпульсных сигналов

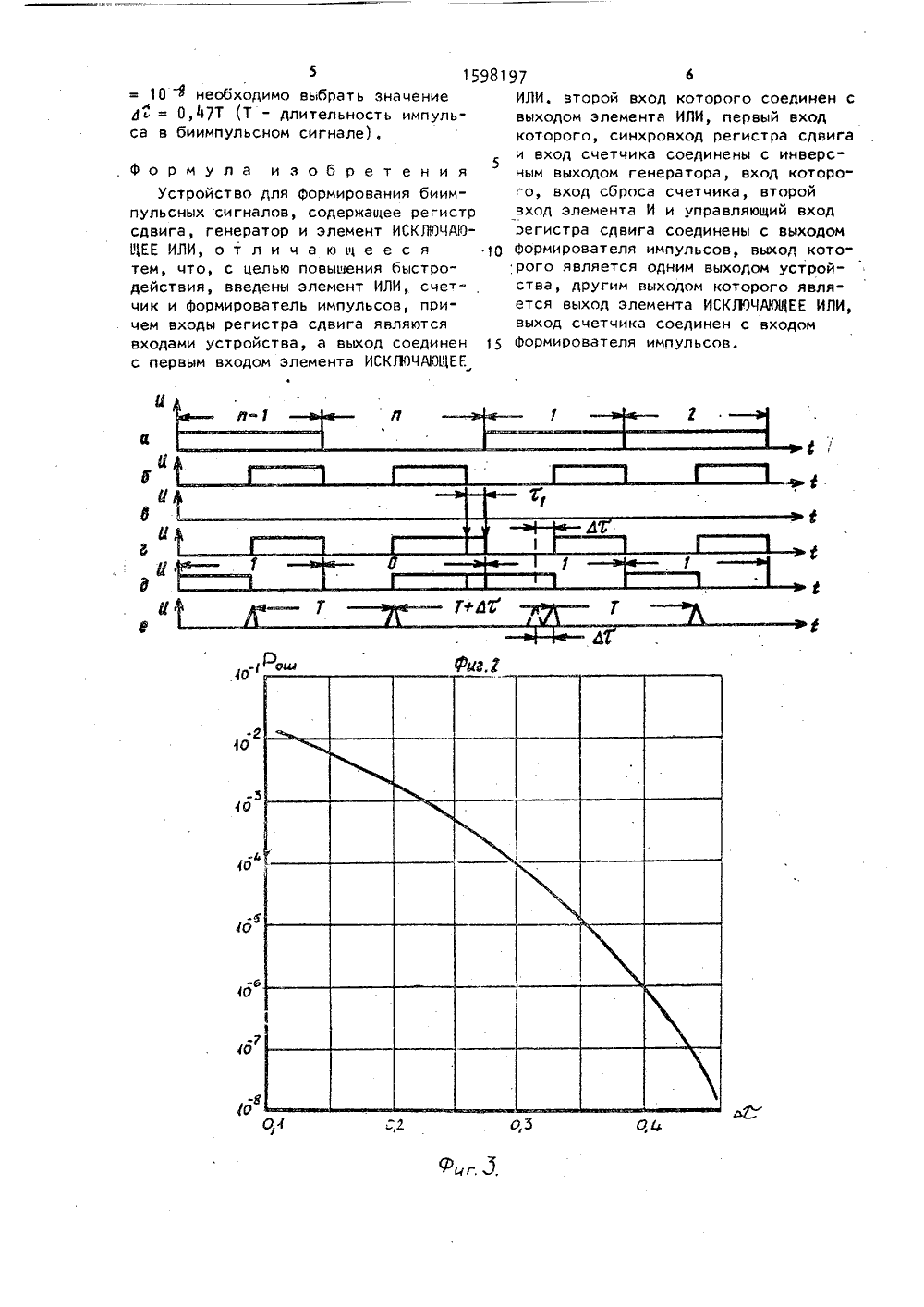

Изобретение относится к техникесвязи и может использоваться в системах передачи данных, использующихсинхронизирующиеся коды.Цель изобретения - повышение быст.родействия,На фиг. 1 изображена структурнаяэлектрическая схема предлагаемогоустройства; на Фиг, 2 - временные 10диаграммы, поясняющие его работу; наФиг. 3 - графики зависимости,Устройство содержит регистр 1сдвига, генератор 2, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 3, счетчик Й, элемент ИЛИ 155 и Формирователь 6 импульсов.Устройство работает следующимобразом,Передаваемые данные с выхода регистра 1 сдвига последовательно поступают на второй вход элемента ИСКЛ 10 ЧАЮ 11 ЕЕ ИЛИ 3, на первый вход которогопоступают синхронизирующие импульсы(СИ) типа меандр с инверсного выходагенератора 2 (Фиг. 2 а,б). На выходе 25элемента ИСКЛЙЧАОЦЕЕ ИЛИ Формируются данные, представленные в биимпульс.ном коде (Фиг. 2 д). После передачипоследнего символа сообщения (М-го)их подсчет осуществляется счетчиком4 по СИ, на его выходе появляетсяединичный сигнал, по которому Формирователь 6 генерирует одиночный импульс длительностью йс (Фиг. 2 в),По заднему Фронту этого импульса происходит сдвиг на д Формируемой35генератором 2 последовательности СИза счет установки в нулевое состояние Фазы опорного колебания (Фиг.2 г),В результате этого происходит увеличение на ЗС длительности последнегосимвола сообщения (Фиг. 2 д) чтоприведет к сдвигу СИ на приемной стороне также на величину а ь (Фиг.2 е)Выделение момента изменения местоположения СИ на дС маркирует границыпередаваемых сообщений,По импульсу, который с выхода Фор-мирователя б поступает на управляющий вход регистра 1, происходит параллельная запись от источника инфор"мации сообщения. Запись осуществляется с первого по И-й разряды в проме.жуток времени д 8 (Фиг. 2 в), в нулевом разряде регистра 1 в этот моментвремени находится И-й разряд предыдущего сообщенияВыбор величины дГ осуществляетсяследующим образом, Рассматриваемые устройства относятся к безгенераторным, т.е. наприемном конце выделение СИ осуществляется непосредственно из принимаемых данных (гроисходит диФФеренцирование Фронтов принимаемых посылок),при этом в качестве СИ используютсятолько импульсы дифференцирования,выделяемые посередине биимпульсныхсигналов (Фиг. 2 е). В результате то"го, что у принимаемых посылок имеетместо Флюктуация Фронтов, величинуА С необходимо выбрать такой, чтобыне произошло ложное выделение сдвинутого СИ (ложного циклового Фазирования). Известно, что Флюктуация Фронтов импульсов для световодных линийсвязи описывается нормальным законом1Р(х) ----- е г 6: (1)6 Т ь,где- среднеквадратическая ошибка,В соответствии с тем, что для праг 2 2,Г (2) р - коэффициент корреляции СИсоседних битов с учетом то" го, что они не коррелисованы,= 0,где соответственно среднеквадратическое отклонение СИ в (И) и И битах.Задаваясь определенной величиной вероятности возникновения ошибки при регистрации местоположения СИ, определим требуемое для ее выполнения значение(3) ш 2 у В соответствии с (3) на Фиг. 3 приведены графики зависимости Р ош =Г(дь) для Ь = 0,05 Т (наиболее типичный случай) Как видно и.з Фиг. 3, для обеспечения, например, величины Р,ш= вильного выделения смещенного СИнеобходимо учитывать возможные смещения СИ предыдущего такта (измерение величины д осуществляется относительно его местоположения), то бу.дет иметь место композиция нормаль=ных законов с дисперсией5 1598110необходимо выбрать значение д 4, = 0,17 Т (Т - длительность импульса в биимпульсном сигнале). формула изобретения5Устройство для Формирования биимпульсных сигналов, содержащее регистр сдвига, генератор и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, о т л и ч а ю щ е е с я -10 тем, что, с целью повыаения быстродействия, введены элемент ИЛИ, счетчик и формирователь импульсов, причем входы регистра сдвига являются входами устройства, а выход соединен 15 с первым входом элемента ИСКЛОЧАЮПЕЕ 97 6ИЛИ, второй вход которого соединен свыходом элемента ИЛИ, первый входкоторого, синхровход регистра сдвигаи вход счетчика соединены с инверсным выходом генератора, вход которого, вход сброса счетчика, второйвход элемента И и управляющий входрегистра сдвига соединены с выходомформирователя импульсов, выход кото"рого является одним выходом устройства, другим выходом которого является выход элемента ИСКГИЧАОЦЕЕ ИЛИ,выход счетчика соединен с входомформирователя импульсов.
