Торцовое уплотнение

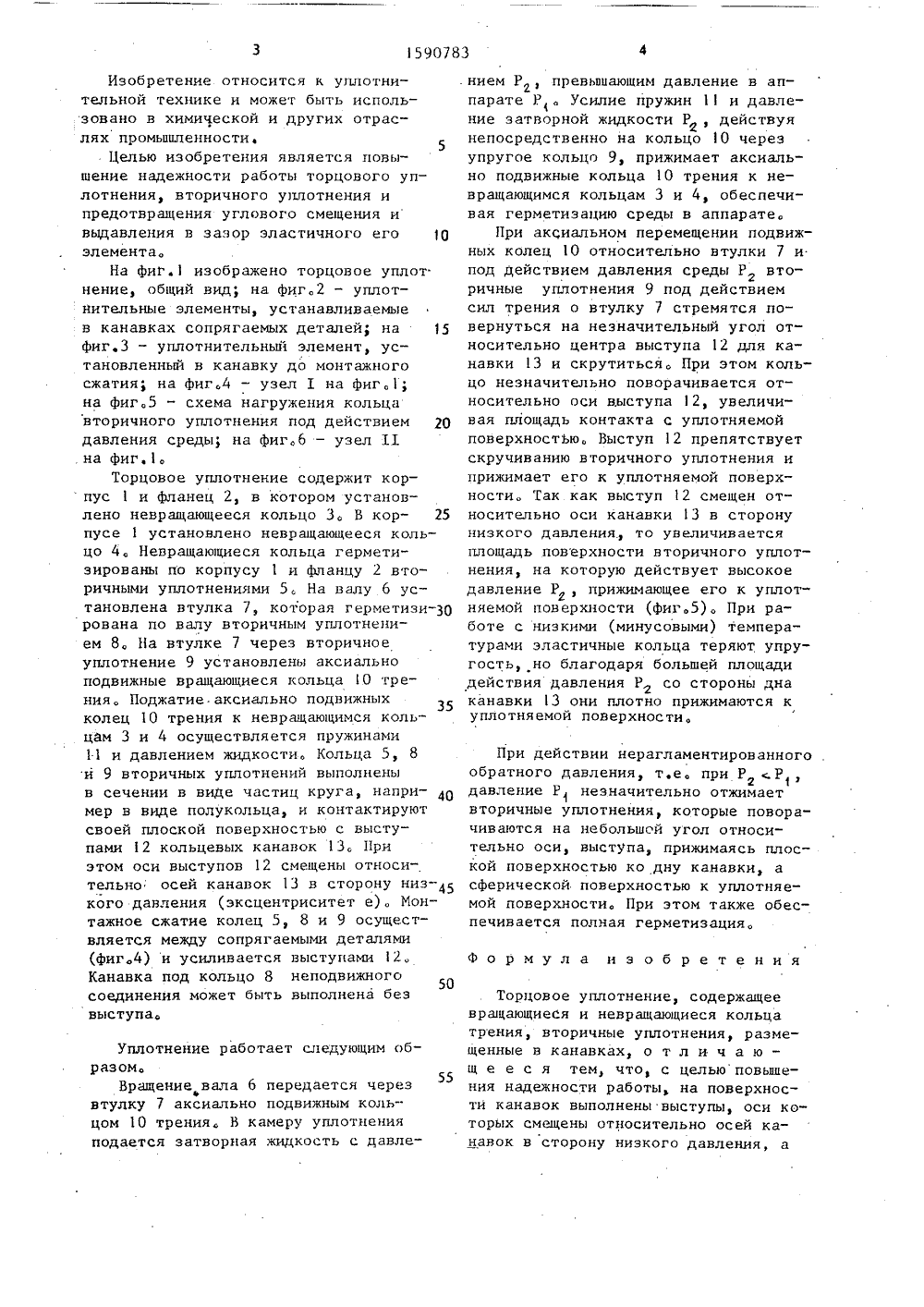

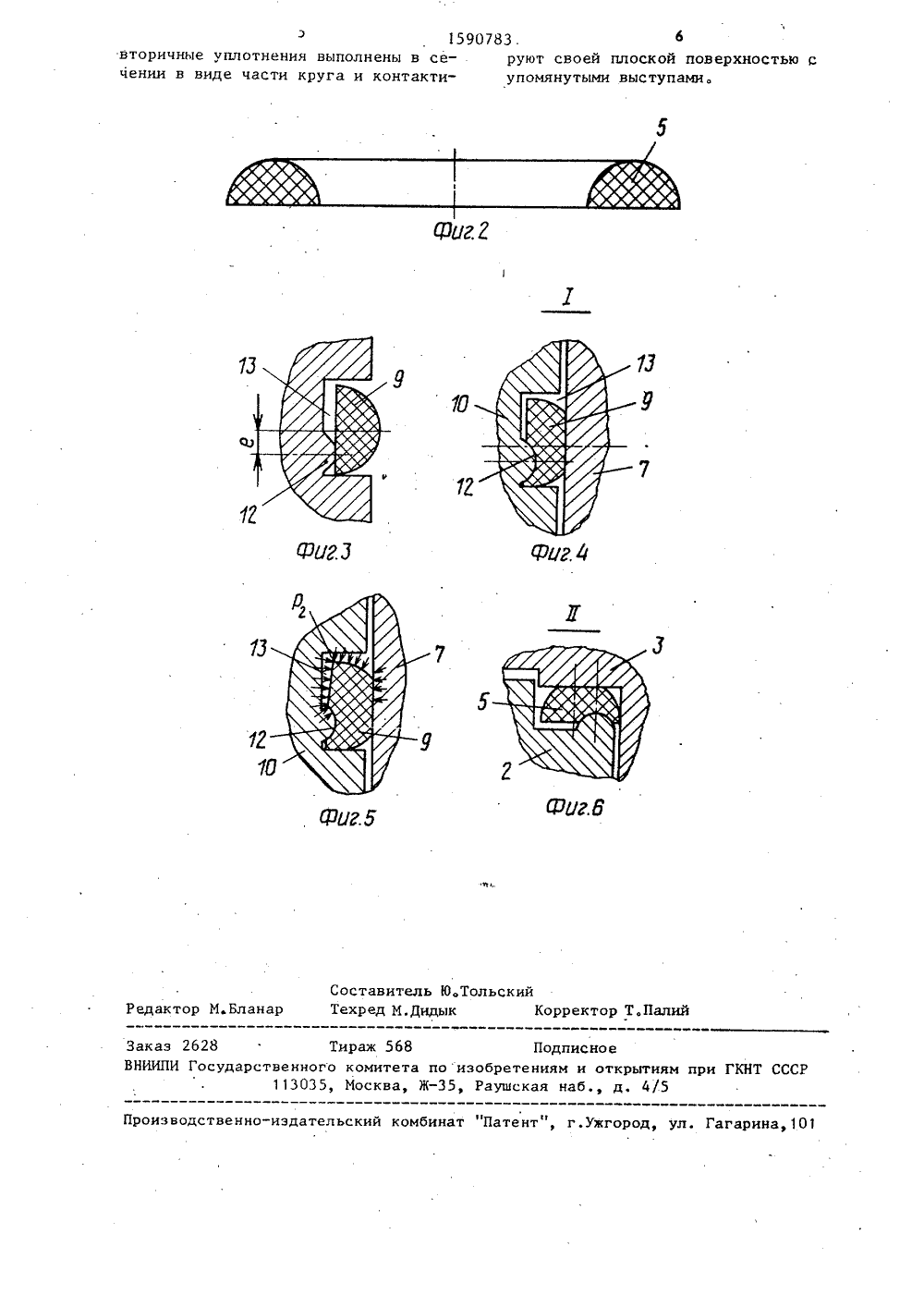

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ИХ 19) Я Г 5 ОПИСАНИЕ ИЗОБРЕТН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ И градго имическоСР82,уплотисп отрасОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Дзержинский филиал Ленин.ского научно-исследовательскоконструкторского института хиго машиностроения(57) Изобретение относится кнительной технике, может бытзовано в химической и других лях промышленности и позволяет повысить надежность уплотнения в работе.Для этого упругие элементы 5, 8, 9вторичных уплотнений выполнены в сечении в виде части круга, а канавкиснабжены выступами, оси которых смещены относительно осей канавок в,сторону низкого давления. При этом упругие элементы 5, 8, 9 своей плоскойповерхностью, контактируют с выступами канавок, Под действием давлениясреды упругие элементы 5, 8, 9 поворачиваются относительно оси канавки нанезначительный угол, увеличивая площадь контакта с уплотняемой поверхностью. 6 ил.Изобретение относится к уплотнительной технике и может быть использовано в химической и других отраслях промышленности.Целью изобретения является повышение надежности работы торцового уплотнения, вторичного уплотнения ипредотвращения углового смещения ивыдавления в зазор эластичного егоэлемента.На фиг.1 изображено торцовое уплот.нение, общий вид; на фиг.2 - уплотнительные элементы, устанавливаемыев канавках сопрягаемых деталей; на 5фиг.3 - уплотнительный элемент, установленный в канавку до монтажногосжатия; на фиг.4 - узел 1 на фиг.1;на фиг.5 - схема нагружения кольцавторичного уплотнения под действием 20давления среды; на фиг.б - узел 11.на фиг,1,Торцовое уплотнение содержит корпус 1 и фланец 2, в котором установлено невращающееся кольцо 3, В корпусе 1 установлено невращающееся кольцо 4, Невращающиеся кольца герметизированы по корпусу 1 и фланцу 2 вторичными уплотнениями 5. На валу б установлена втулка 7, которая герметизи рована по валу вторичным уплотнением 8, На втулке 7 через вторичноеуплотнение 9 установлены аксиальноподвижные вращающиеся кольца О трения. Поджатие.аксиально подвижныхколец 10 трения к невращающимся кольцам 3 и 4 осуществляется пружинами11 и давлением жидкости, Кольца 5, 8и 9 вторичных уплотнений выполненыв сечении в виде частиц круга, например в виде полукольца, и контактируютсвоей плоской поверхностью с выступами 12 кольцевых канавок 13 Приэтом оси выступов 12 смещены относительно осей канавок 13 в сторону низ кого давления (эксцентриситет е). Монтажное сжатие колец 5, 8 и 9 осуществляется между сопрягаемыми деталями(фиг,4) и усиливается выступами 12Канавка под кольцо 8 неподвижногосоединения может быть выполнена безвыступа,Уплотнение работает следующим образом.Вращение вала б передается через55 втулку 7 аксиально подвижным кольцом 10 трения, В камеру уплотнения подается затворная жидкость с давлением Р 2, превышающим давление в аппарате Р . Усилие пружин 11 и давление затворной жидкости Р 2, действуя непосредственно на кольцо 10 через упругое кольцо 9, прижимает аксиально подвижные кольца 10 трения к не- вращающимся кольцам 3 и 4, обеспечивая герметизацию среды в аппарате.При аксиальном перемещении подвижных колец 1 О относительно втулки 7 и под действием давления среды Р втог ричные уплотнения 9 под действием сил трения о втулку 7 стремятся повернуться на незначительный угол относительно центра выступа 12 для канавки 13 и скрутиться. При этом кольцо незначительно поворачивается относительно оси выступа 2, увеличивая площадь контакта с уплотняемой поверхностью, Выступ 12 препятствует скручиванию вторичного уплотнения и прижимает его к уплотняемой поверхности. Так как выступ 12 смещен относительно оси канавки 13 в сторону низкого давления, то увеличивается площадь поверхности вторичного уплотнения, на которую действует высокое давление Р 2, прижимающее его к уплотняемой поверхности (фиг.5). При работе с низкими (минусовыми) температурами эластичные кольца теряют упругость, но благодаря большей площади действия давления Р 2 со стороны дна канавки 13 они плотно прижимаются к уплотняемой поверхности,При действии нерагламентированного обратного давления, т.е. при РР2ф давление Р незначительно отжимает вторичные уплотнения, которые поворачиваются на небольшой угол относительно оси, выступа, прижимаясь плоской поверхностью ко дну канавки, а сферической поверхностью к уплотняемой поверхности. При этом также обеспечивается полная герметизация.Формула и з обретенияТорцовое уплотнение, содержащее вращающиеСя и невращающиеся кольца трения, вторичные уплотнения, размещенные в канавках, о т л и ч а ю - щ е е с я тем, что, с цельюповышения надежности работы, на поверхности канавок выполнены выступы, оси которых смещены относительно осей канавок в сторону низкого давления, аэ 1590783. бвторичные уплотнения выполнены в се- руют своей плоской поверхностью с чении в виде части круга и контакти- упомянутыми выступами. оставитель Ю,Тольский рректор Т.Палий актор М.Блан ехр идык роизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Заказ 2628 Тираж 568 ВНИИПИ Государственного комитета поизоб 113035, Москва, Ж, РаПодписноетениям н открытиям при ГКНТ СССская наб., д. 4/5
