Устройство для формирования импульсов питания электронной пушки

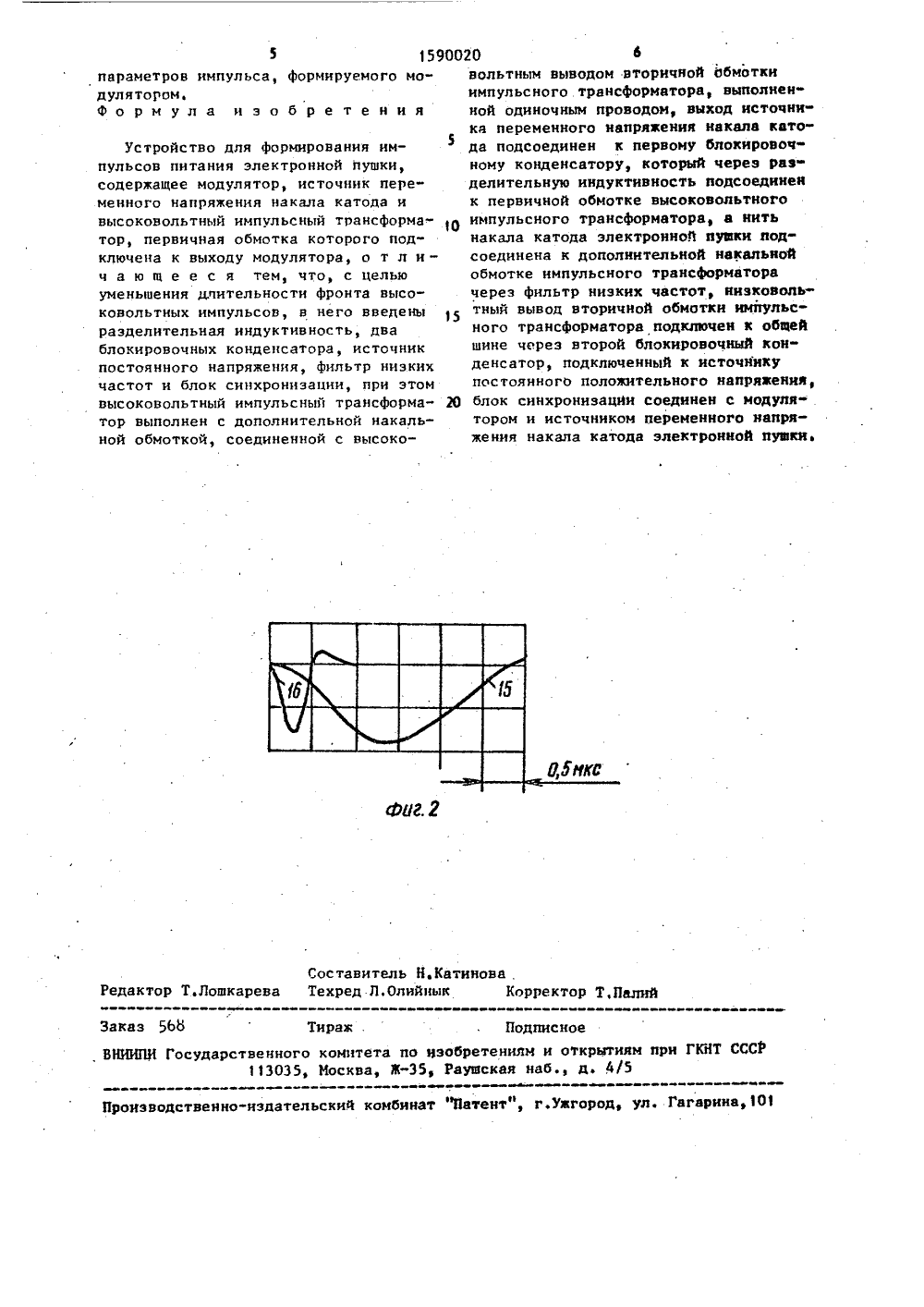

(71) Институт опСО АН СССР(72) В,В.Ларин и кц атмосфер М,Штейн и- сб-Л,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ Сви(56) Ананьев и Горбунов В тель электро атомцздат, 1 Москалев Эцергоатомиз Справочци щей редакцие Госзнергоизд 319, 329,(54) УСТРОЙС ПУЛЬСОВ ПИТА.И, Индукционный усконов - бетатрон, М,; Г961, с, 200.В.А Бетатроцы. М.:дат, 1981, с. 20,к радиолюбителя. Подй А.А.Куликовского. Мат, 1963, с, 226-244,ТВО ДЛЯ ФОРМИРОВА 11 ИЯ ИМ 1 ИЯ ЭЛЕКТРОННОЙ ПУШКИение относится к импульснои технике и может быть использованодля питания инжекторов ускорителейзаряженных частиц, рентгеновских трубок и т,д. Целью изобретения являетсяуменьшение длительности фронта высоковольтных импульсов, Устройство содержит модулятор 1, импульсный трансформатор 2 с первичной 3, накальнойи вторичной 5 обмотками, источникипостоянного напряжения 6 и переменного напряжения накала катода 7, разделительную индуктивность 8, блокировоч"ные конденсаторы 9, 10, электронцуапушку 11 с фильтром низких частот вцепи накала, образованным элементами12, 13, и блок 14 сццхрониэации. Цельдостигнута за счет снижения паразитной емкости во вторичной цепи импульсного трднсформатора. 2 ил.. для Формирования импульсов питанияэлектронных пушек, и может бИть использовано для питания инжекторов ускорителей заряженных частиц, рентге, новских трубок и других приборов,у которых катод находится под высокимнапряжением.Цель изобретения - уменьшение длительности фронта высоковольтных импульсов,Устройство содержит (фиг,1) модУ"лятор 1, высоковольтный импульсныйтрансформатор 2, содержащий первичнуюобмотку 3, накальную обмотку 4 и вторичную повышающую обмотку 5, источник6 посгояцного напряжения, ис гочник 7переменного напряжения накала катода,разделительную индуктивность 8, блоькировочный конденсатор 9 и бг.окировочцый конденсатор 10, электроннуюпушку 11, Фильтр низких частот, состоящий из индуктивности 12 и конденсатора 13 и блок 14 синхронизацииПервичная обмотка З,высоковольтного импульсного трансформатора подсоединеца к выходу модулятора 1, источник 7 переменного напряжения накалакатода подсоединен к первому блокировочному конденсатору 9, который черезразделительную индуктивность 8 подсоединен также и первичной обмотке 3высоковольтного импульсного трансформатора, а накальная. обмотка 4 соединена с нитью накала катода электронной пушки 11 через фильтр 12, 13 низких частот, низковольтный вывод вторичцой обмотки 5 высоковольтногоимпульсного трансформатора заэемлец,через второй блокировочный конденсатор 10, подсоединенный к источнику 6постоянного напряжения, блок 14 синхронизации подсоединен к модулятору 1и источнику 7 переменного напряжениянакала катода. Устройство работает следующим образом.Иодулятор 1 генерирует короткие импульсы, подаваемые ца первичную обмотку высоковольтного импульсного трансформатора 2, Импульсы отрицательной полярности, снимаемые с вторичной абмотки высоковольтного импульсного трансФорматора, подаются на катод электронной пушки 11, анод которой эаземлец.Накал катода электронной пушки осуществляется следующим образом.Переменное напряжение, снимаемое с выхода источника 7 переменного напряжения накала катода, подается через разделительную индуктивность 8 на первичную обмотку высоковольтного импульсного трансформатора 2Напряжение, снимаемое с цакальнрй обмотки 4 высоковольтного импульсного трансформатора, подается ца нить накала катода электронной пушки 11. Для уменьшения импульсного тока, протекающего по накальной обмотке 4 при формировании высоковольтных импульсов, в цепь накала включен фильтр низких частот, содержащий индуктивность 12 и конденсатор 13,При подаче переменного цапряжеция на нить накала катода (при отрицательной полуволне напряжения) к катоду прикладывается отрицательный потенциал относительно анода, что при" водит к паразитцой эмиссии электронов с катода ц к дополнительной загрузке электронной пушки. Для устранения этого явления к низковольтному выводу вторичной обмотки высоковольтного импульсного трансформатора приложен положительный потенциал смещения от 10 25 30 источника 6 постоянного цапряжеция,низковольтный вывод при этом заземлен через блокировочцый конденсатор 1 О,При формировании импульса отрицательной полярности формируемого моду 35 лятора 1 на первичной обмотке 3 высоДля устранения этого явления в схему введен блок 14 синхронизации, который блокирует источник накала на время формирования импульса модулятором.На фиг,2 представлена Форма импульса, формируемая устройством, описанным в прототипе (кривая 15), и предлагаемым устройством (кривая 16). Как видно из фиг.2, длительность фронта импульса, а также длительность импульса по основанию уменьшилась примерно в 5 раз по сравнению с фронтом импульса, Формируемого прототипом. Сокращение длительности импульса по основанию достигцуто в едином случае изменением 50 55 ковольтцого импульсного трансформатора может одновременно Формироваться ,10 импульс накала также отрицательнойполярности, Наложение импульсов может привести к насыщению сердечника высоковольтного импульсного трансформатора и к сбою работы всего устройства.фаг.г Составитель Н.КатиноваРедактор Т.Лошкарева Техред Л.Олийнык Корректор Т,Палий Тираж Подписное ВНИИПИ Государственного комитета по Изобретениям и открытиям при ГКНТ СССР 3035, Москва, Ж-Э 5Раушская наб.р д. 4/5Заказ 568 Производственно-издательский комбинат патент", г.ужгород, ул. Гагарина,О 5 59 параметров импульса, формируемого модулятором,Формула изобретения Ус т рой с тво для фо рмиро в а ния импульсов питания электронной пушки, содержащее модулятор, источник переменного напряжения накала катода и высоковольтный импульсный трансформа" тор, первичная обмотка которого подключена к выходу модулятора, о т л и - ч а ю щ е е с я тем, что, с целью уменьшения длительности фронта высоковольтных импульсов, в него введены разделительная индуктивность, два блокировочных конденсатора, источник постоянного напряжения, фильтр низких частот и блок синхронизации, при этом высоковольтный импульсный трансформатор выполнен с дополнительной накальной обмоткой, соединенной с высоко 0020 6вольтным выводом вторичной обмотки импульсного трансформатора, выполненной одиночным проводом, выход источника переменного напряжения накала кето" да подсоединен к первому блокировочному конденсатору, который через разделительную индуктивность подсоединен к первичной обмотке высоковольтного 0 импульсного трансформатора, а нитьнакала катода электронной пушки подсоединена к дополнительной накальной обмотке импульсного трансформатора через фильтр низких частот, низковольтный вывод вторичной обмотки импульс ного трансформатора подключен к общей шине через второй блокировочный конденсатор, подключенный к источнику постоянного положительного напряжения, 20 блок синхронизацни соединен с модулятором и источником переменного напряжения накала катода электронной пушки,
