Формирователь двухполярных сигналов

Номер патента: 1582372

Авторы: Афонин, Ашмаров, Коробков, Цырлов

ZIP архив

Текст

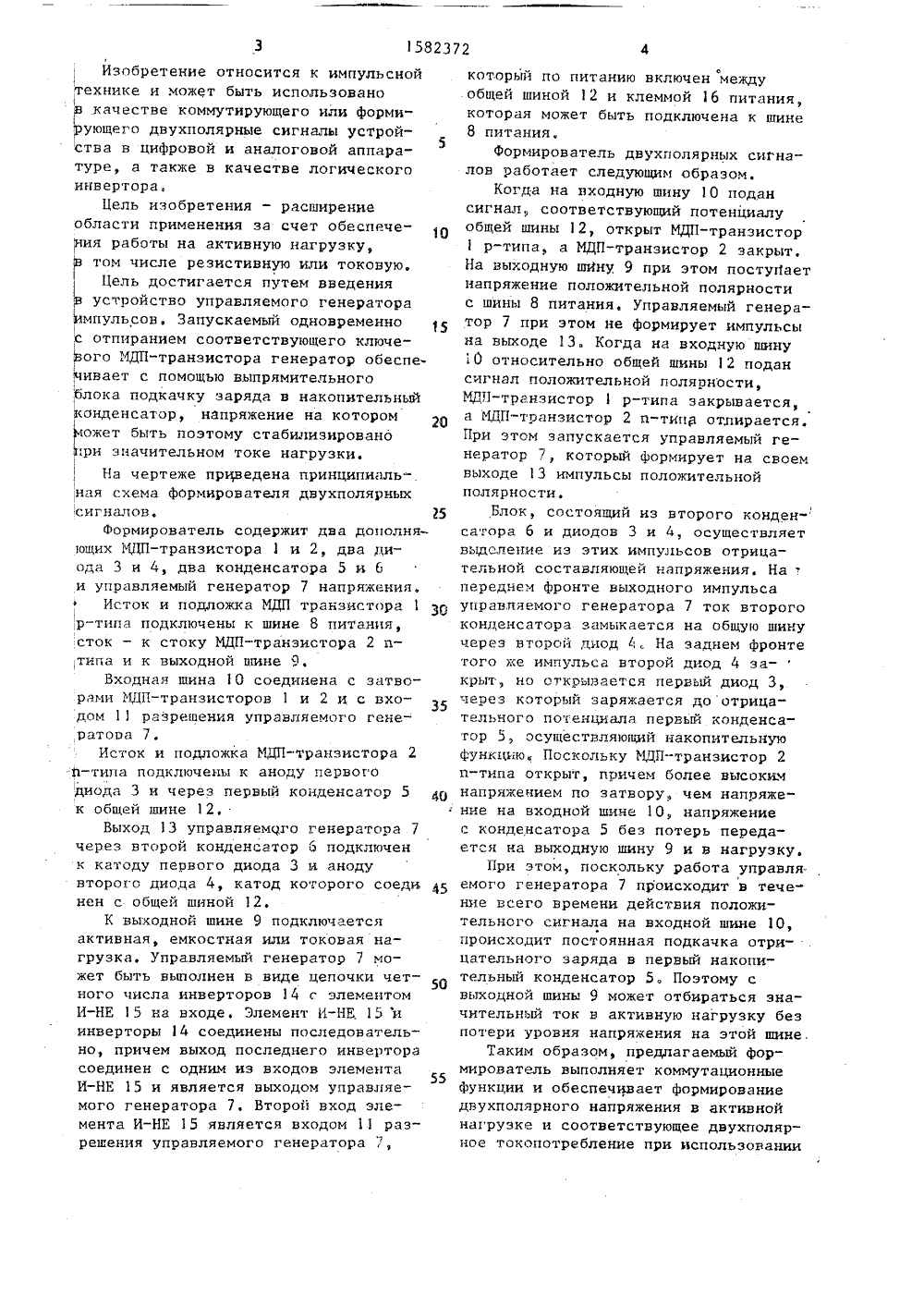

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОЗК 1 Г 51) 5 ТЕНИ АНИЕ ИЗ 80/24-21.90. Бюл. 28Афонин, Ю.В.Ашмаков и А.М.Цырлов74,38(088.8)ское свидетельскл. Н.ОЗ К 19/ во СССР94,к импульс- спользовая двухпонагрузку. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) ФОРМИРОВАТЕЛЬ ДВУХПОЛЯ СИГНАЛОВ (57) Изобретение относится ной технике и может быть и но в качестве формировател лярных сигналов в активную Цель изобретения - расшире 801582 применения за счет обеспечения работы на активную нагрузку - достигается путем введения в формировательуправляемого генератора 7 импульсов.Запускаемый одновременно с отпиранием соответствующего ключевого МДПтранзистора 2 управляемый генератор 7обеспечивает формирование на кондеторе 5 отрицательного напряжения в течение всего времени действия положительного сигнала на входной шинеО.Таким. образом в нагрузку, поключеннуюк выходной шине 9, через соответствующие МДП-транзисторы 1 и 2 поступаетдвухполярный токовый сигнал при питании формирователя от однополярногоисточника питания. Формировательдвухполярных сигналов содержит такжедва диода 3 и 4 и крнденсатор 6.И зобретение относится к импульсной технике и может быть использовано н качестве коммутирующего или формиующего двухполярные сигналы устройства в цифровои и аналоговой аппара- М5 туре, а также в качестве логического инвертора.Цель изобретения " расширение области применения за счет обеспече 10 ия работы на активную нагрузку, том числе резистивную или токовую.Цель достигается путем введенияустройство управляемого генераторампульсов. Запускаемый одновременно с отпиранием соответствующего ключеого МДП-транзистора генератор обеспеивает с помощью выпрямительного блока подкачку заряда в накопительный ,окденсатор, напряжение на котороможет быть поэтому стабилизировано ,:ри значителЬном токе нагрузки,На чертеже приведена принципиальная схема Формирователя двухполярных сигналов, БФормирователь содержит два дополняющих МДП-транзистора 1 и 2, два диода 3 и 4, два конденсатора 5 и 6 и управляемый генератор 7 напряжения.Исток и подложка МДП тракзистора 1 р-типа подключены к шине 8 питания, сток - к стоку МДП-транзистора 2 и- типа и к выходной шине 9.Входная шина 1 О соединена с затворами МДП-транзисторов 1 и 2 и с вхо 35 дом 11 разрешения управляемого генератора 7,Исток и подложка МДП-транзистора 2 0-типа подключены к аноду первого диода 3 и через первый конденсатор 5 1 О к общей шине 12,Выход 3 управляемого генератора 7 через второй конденсатор 6 подключен к катоду первого диода 3 и аноду второго диода 4, катод которого соеди д 5 нен с общей шиной 12.К выходной шине 9 подключается активная, емкостная или токовая нагрузка. Управляемый генератор 7 может быть выполнен в виде цепочки четного числа инверторов 14 с элементом И-НЕ 15 на входе. Элемент И-НЕ, 15 и инверторы 14 соединены последовательно, причем выход последнего инвертора соединен с одним из входов элемента И-НЕ 15 и является выходом управляемого генератора 7. Второй вход элемента И-НЕ 15 является входом 11 разрешения управляемого генератора 7,который по питанию включен между общей шиной 12 и клеммой 16 питания, которая может быть подключена к шине 8 питания.Формирователь двухполярных сигналов работает следующим образом.Когда на входную шину 1 О подан сигнал соответствующий потенциалу общей шины 12, открыт МДП-транзистор 1 р-типа, а МДП-транзистор 2 закрыт. На выходную шину 9 при этом поступает напряжение положительной полярности с шины 8 питания. Управляемый генератор 7 при этом не формирует импульсы на выходе 13. Когда на входную шину 1 О относительно общей шины 12 подан сигнал положительной полярности, МДП-транзистор 1 р-типа закрывается, а МДП-тоанзистор 2 п-типа отлирается. При этом запускается управляемый генератор 7, который Формирует на своем выходе 13 импульсы положительной полярности.Блок, состоящий из второго конден- сатора 6 и диодов 3 н 4, осуществляет выделение из этих импульсов отрицательной составляющей напряжения, На переднем фронте выходного импульса управляемого генератора 7 ток второго конденсатора замыкается ка общую шику через второй диод 4. На заднем фронте того же импульса второй диод 4 закрыт, но открывается первый диод 3, через который заряжается доотрицательного потенциала первый конденсатор 5 осуществляющий накопительную функцию, Поскольку МДП-транзистор 2 и-типа открыт, причем более высоким напряжением по затвору, чем напряжение на входной шине 10, напряжение с конденсатора 5 без потерь передается ка выходную шину 9 и в нагрузку.При этом, поскольку работа управляемого генератора 7 происходит в течение всего времени действия положительного сигнала на входной шине 10, происходит постоянная подкачка отрицательного заряда в первый накопительный конденсатор 5, Поэтому с выходной шины 9 может отбираться значительный ток в активную нагрузку без потери уровня напряжения на этой шине.Таким образом, предлагаемый Формирователь выполняет коммутационные Функции и обеспечивает формирование двухполярного напряжекия в активной нагрузке и соответствующее двухполярное токопотребление при использованииСоставитель В.ЛементуевТехред Л.Олейник КоРРектоР М.Самборская Редактор А.Огар Заказ 2098 Тираж бб 5 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СЧСР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 ь158237 однополярного источника питания устройства, что обусловливает расширение области его применения. Формула изобретения5 Формирователь двухполярных сигналов, содержащий два дополняющих МДП- транзистора, два диода и два конденсатора, исток и подложка МДП-транзистора р-типа подключены к шине питания, сток - к выходной шине и стоку МДП-транзистора п-типа, исток и подложка которого объединены и подклче 2 6 аны к аноду первого диода и первомувыводу первого конденсатора, катодпервого диода соединен с первымвыводом второго конденсатора и анодомвторого диода, катод которого и второй вывод первого конденсатора соединены с общей шиной, а затворыМДП-транзисторов подключены к входнойшине, о т л и ч а ю щ и й с я тем,что, с целью расширения области применения, в него введен управляемыйгенератор, вход разрешения которогосоединен с входной шиной, а выход -с вторым выводом второго конденсатора,

Смотреть

Заявка

4489880, 03.10.1988

ПРЕДПРИЯТИЕ ПЯ Ю-9270

АФОНИН ГЕННАДИЙ СЕРГЕЕВИЧ, АШМАРОВ ЮРИЙ ВЛАДИМИРОВИЧ, КОРОБКОВ ВЛАДИМИР СЕРГЕЕВИЧ, ЦЫРЛОВ АНДРЕЙ МИХАЙЛОВИЧ

МПК / Метки

МПК: H03K 19/094

Метки: двухполярных, сигналов, формирователь

Опубликовано: 30.07.1990
