Способ виброгашения осесимметричных тел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1578390
Автор: Панов
Текст

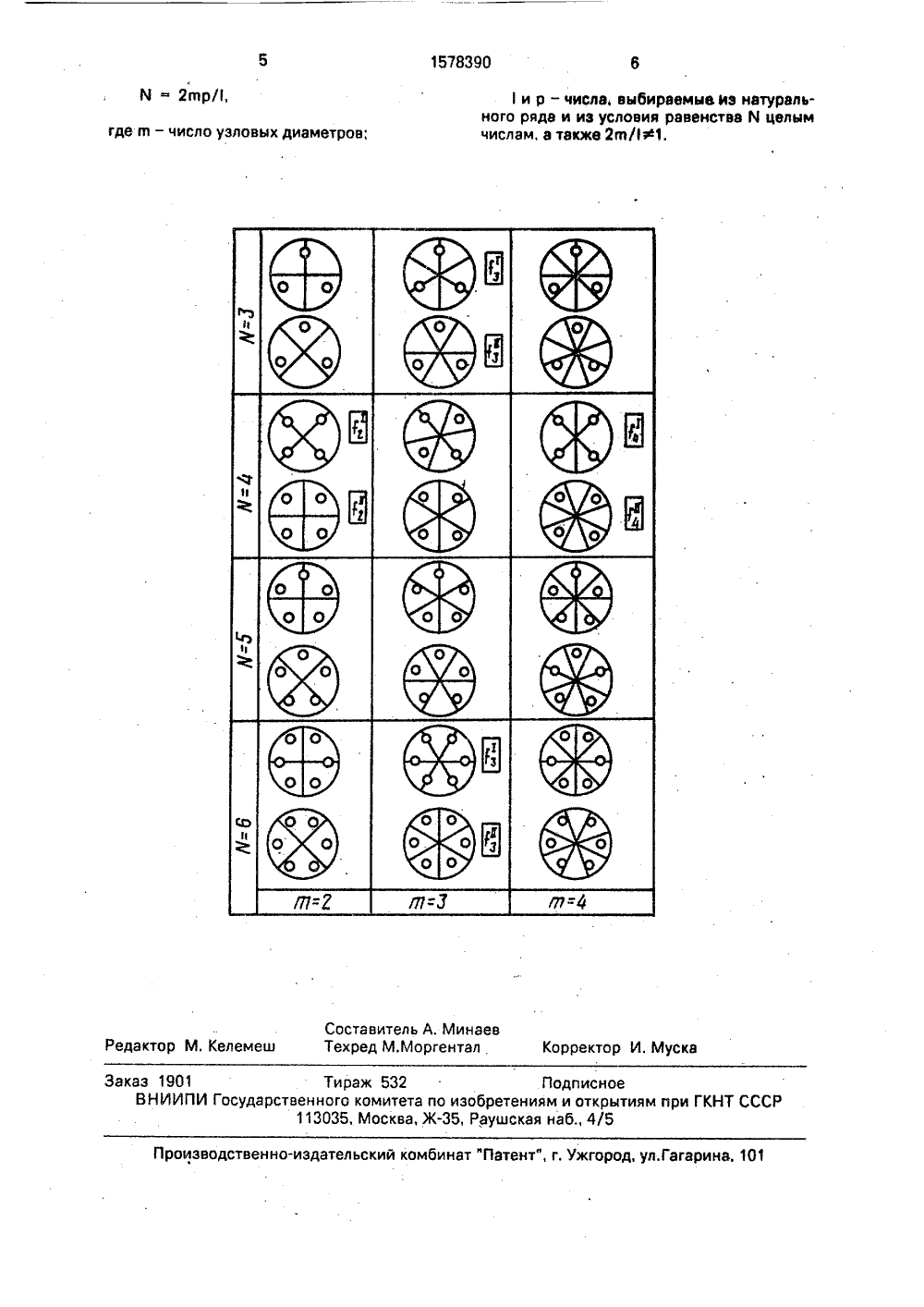

10 15 20 25 30 35 40 45 50 55 Вначале определяестя экспериментально или.теоретически число пт узловых диаметров веерных форм собственных колебаний для данного демпфируемого объекта,Затем определяются числа й виброгасителей, все или часть из них попадают на узловые диаметры, например, как показано на чертеже, по 2, 3 и 4 - ой формам демпфируемых колебаний. Выбору такого числа виброгасителей удовлетворяет найденное экспериментально и подтвержденное теоретически соотношение й=2 гпр/.Для демпфирования формы колебаний с двумя узловыми диаметрами определение по приведенному соотношению дает следующие числа виброгасителей, установка которых приводит к пониженному эффекту виброгашения, т.е, й=1,2,4,6 Как видно из чертежа, расположение четырех виброгасителей на теле вращения приводит к расщеплению собственной частоты моды с двумя узловыми диаметрами, с фиксацией виброгасителями узловых линий таким образом, чт;о их влияние на данную форму максимально и минимально. На одной из форм расщепившейся моды с частотой т 2виброгасители располагаются нэ узловых диаметрах, и эффективность виброгашения минимальна или равна нулю, э на второй из форм с частотой т 2 - в пучности колебанийИи эффективность виброгашения максимальна. Учитывая близость расположения частот 12 и т 2 и широкополосность возбужденияв реальных машинах и механизмах, указанная форма возбуждается практически одновременно на частотах т 2 и т 2, т.е.установка четырех виброгасителей не эффективна для виброгэшения моды колебаний с пт=2, Как видно из чертежа, при лт=2 установка шести виброгасителей приводит к. попаданию двух виброгасителей на узловые диаметры, поэтому такое число виброгасителей также не рекомендуется выбирать,Для демпфирования формы с тремя узловыми диаметрами пониженный эффект виброгашения наблюдается при следующих числах виброгэсителей й=1, 2, 3, 6Как видно из чертежа, при лт=З установка трех и шести виброгасителей малоэффективная вследствие попадания на узловые диаметры и невозможности гашения данной формы колебаний, аналогично как для случая пт=2,Для лт=4 имеем й=1, 2, 4, 8Как показано на чертеже, при нечетном числе виброгасителей минимальное число виброгасителейпопадающее на узловые диаметры демпфируемых форм, равно одному, а при четном - двум, т.е. в наибольшей степени требованию расположения виброгасителей в областях пучностей форм колебаний отвечает их нечетное количество,Поэтому для обоснования выбора числа виброгасителей в качестве рядов возможных значений каждой из демпфируемых форм должен быть принят натуральный ряд нечетных чисел 3, 5, 7, 9 с исключением из нихряда чисел виброгасителей, определенных впредыдущей операции.Так, ряды возможных чисел виброгасителей составляют следующие числа: длягп=2, й=З, 5, 7, 9; для пт=З, й=5, 7, 11, 13;для пт=4, й=3,5,7,9Поскольку необходимо гасить вибрации, возникающие по нескольким формам,то число виброгасителей необходимо выбирать из чисел, входящих в каждый из приведенных выше рядов,Для одновременного виброгашенияформ с тт=2, 3 и 4 данный ряд будет заключать числа й=5, 7, 11, 13, 17Для уменьшения числа устэнавливаемых на тело вращения виброгасителей можно выбрать минимальное число из рядазначений, полученных в предыдущей операции. В рассмотренном примере виброгашения форм с 2, 3 и 4-мя узловымидиаметрами минимальное число виброгэсителей й=5.Предложенный способ виброгашения .позволяет повысить эффективность виброгашения кэк нэ отдельных собственных частотах, так и одновременно на несколькихсобственных частотах. а путем оптимального выбора снизитиь расход виброгасящегоматериала. Формула изобретения Способ виброгэшения осесимметричных тел, заключающийся в равномерном расположении нэ последних виброгасителей в окружном направлении, о т л и ч э ющ и й с я тем, что, с целью повышения эффективности виброгашения за счет расширения частотного диапазона виброгашения веерных форм собственных колебаний осесимметричных тел, находят число узловых диаметров последних в рабочем диапазоне частот виброгашения, а минимальное число виброгэсителей определяют из множества, полученного путем исключения из натурального ряда нечетных чисел, начиная с трех, множества чисел й виброгасителей, попадающих на узловые диаметры, найденных из соотношения1578390 й 2 глр/1, и р - числе, выбираемые из натурального ряда и из условия равенства й целым числам. а также 2 щдФ 1. где е - число узловых диаметров; вКорректо Редактор М. Келемеш Тираж 532твенного комитета по изоб 113035, Москва, Ж, Ра Госуд Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 1 ЗаказВН оставитель А. Минхред М.Моргента Подписноеениям и открытиям при ГКНТ СССРская наб., 4/5
СмотретьЗаявка
4261299, 11.06.1987
КУЙБЫШЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
ПАНОВ СЕРГЕЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16F 15/00
Метки: виброгашения, осесимметричных, тел
Опубликовано: 15.07.1990
