Стенд для испытания автотракторных генераторов

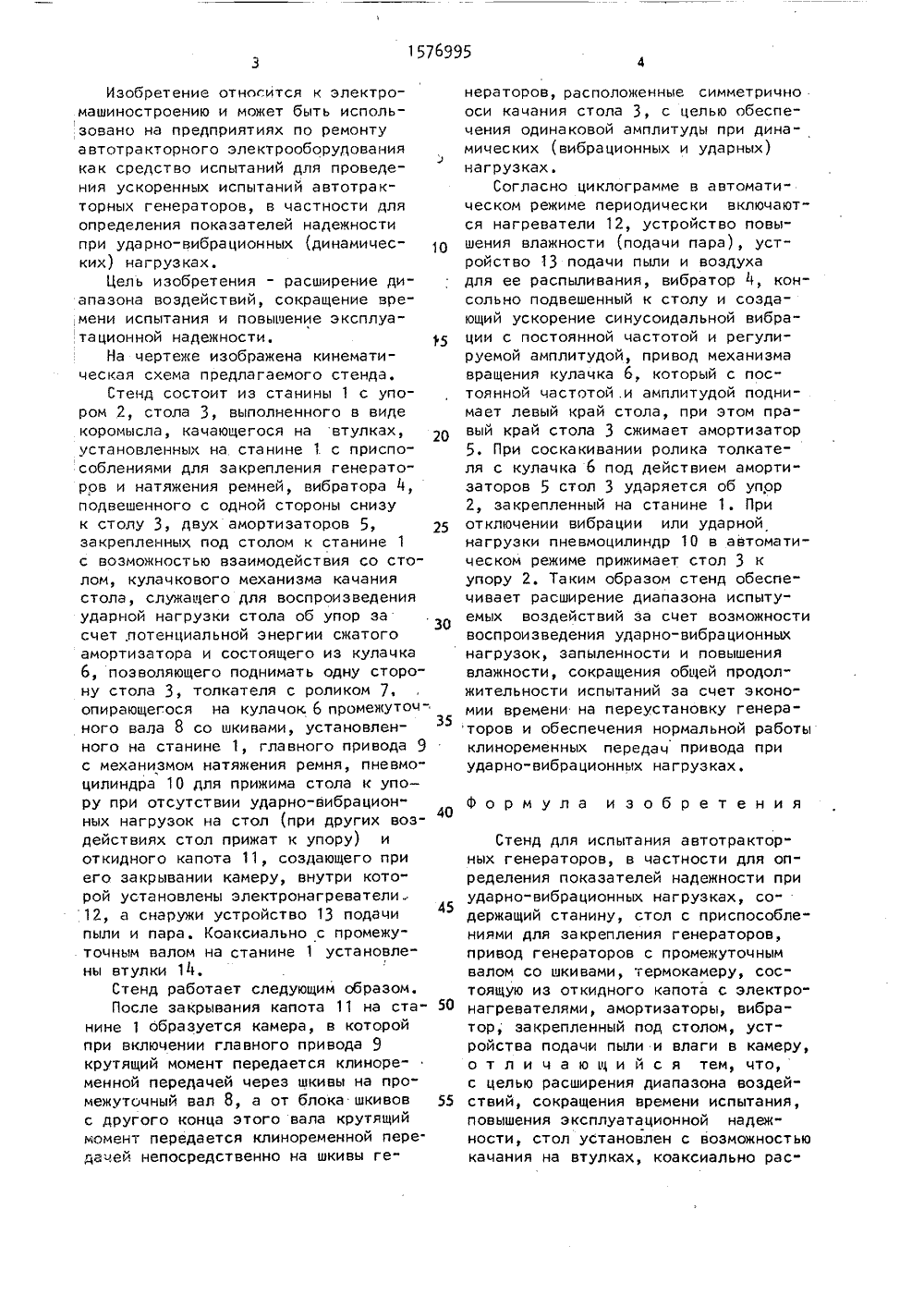

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51)5 Н 02 К 15/О 1 Н 7/О СОЮЭЩО. ТЕХВКЧЕВКЦЛИ 07 ККд1 ОПИСАНИЕ ИЗОБРЕТЕНН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Малоярославецкий Филиал Государственного всесоюзного научно-исследовательского технологического института ремонта и эксплуатации машиннотракторного парка и Центральногоопытно-конструкторского и технологического бюро(56) Авторское свидетельство СССРИ 873339, кл. Н 02 К 15/001 1979Автотракторное электрооборудование, вып. 11, М.: НИИавтопром, 1976,с. 20"23. вБОаи 1576995(54) СТЕНД ДЛЯ ИСПЫТАНИЯ АВТОТРАКТОРНЫХ ГЕНЕРАТОРОВ(57) Изобретение относится к электромашиностроению. Цель изобретениярасширение диапазона воздействий,сокращение времени испытания и повышение эксплуатационной надежности,Стенд для испытания автотракторныхгенераторов содержит станину 1 истол 3 с приспособлениями. Благодарятому, что стол снабжен втулками дляего качания и кулачковым механизмомдля его подьема, а также механизмомстабилизации, обеспечивается достижение поставленной цели. 1 ил.25 Изобретение относится к электромашиностроению и может быть использовано на предприятиях по ремонтуавтотракторного электрооборудованиякак средство испытаний для проведения ускоренных испытаний автотракторных генераторов, в частности дляопределения показателей надежностипри ударно-вибрационных (динамических) нагрузках.Цель изобретения - расширение диапазона воздействий, сокращение времени испытания и повышение эксплуатационной надежности. 5На чертеже изображена кинематическая схема предлагаемого стенда.Отенд состоит из станины 1 с упором 2, стола 3, выполненного в видекоромысла, качающегося на втулках,установленных на станине 1. с приспособлениями для закрепления генераторов и натяжения ремней, вибратора 4,подвешенного с одной стороны снизук столу 3, двух амортизаторов 5,закрепленных под столом к станине 1с возможностью взаимодействия со столом, кулачкового механизма качаниястола, служащего для воспроизведенияударной нагрузки стола об упор засчет .потенциальной энергии сжатогоамортизатора и состоящего из кулачка6, позволяющего поднимать одну сторону стола 3, толкателя с роликом 7,опирающегося на кулачок, 6 промежуточного вала 8 со шкивами, установленного на станине 1, главного привода 9с механизмом натяжения ремня, пневмоцилиндра 10 для прижима стола к упору при отсутствии ударно-вибрационных нагрузок на стол (при других воз 40действиях стол прижат к упору) иоткидного капота 11, создающего приего закрывании камеру, внутри которой установлены электронагреватели .12, а снаружи устройство 13 подачипыли и пара. Коаксиально с промежуточным валом на станине 1 установлены втулки 11,Отенд работает следующим образом.После закрывания капота 11 на станине 1 образуется камера, в которойпри включении главного привода 9крутящий момент передается клиноременной передачей через шкивы на промежуточный вал 8, а от блока шкивов 55с другого конца этого вала крутящиймомент передается клиноременной пере.дачей непосредственно на шкивы генераторов, расположенные симметрично оси качания стола 3, с целью обеспечения одинаковой амплитуды при динамических (вибрационных и ударных) нагрузкахОогласно циклограмме в автоматическом режиме периодически включаются нагреватели 12, устройство повышения влажности (подачи пара), устройство 13 подачи пыли и воздуха для ее распыливания, вибратор 4, консольно подвешенный к столу и создающий ускорение синусоидальной вибрации с постоянной частотой и регулируемой амплитудой, привод механизма вращения кулачка 6, который с постоянной частотой .и амплитудой поднимает левый край стола, при этом правый край стола 3 сжимает амортизатор 5, При соскакивании ролика толкателя с кулачка 6 под действием амортизаторов 5 стол 3 ударяется об упор 2, закрепленный на станине 1. При отключении вибрации или ударной нагрузки пневмоцилиндр 10 в автоматическом режиме прижимает стол 3 к упору 2. Таким образом стенд обеспечивает расширение диапазона испытуемых воздействий за счет возможности воспроизведения ударно-вибрационных нагрузок, запыленности и повышения влажности, сокращения общей продолжительности испытаний за счет экономии времени на переустановку генераторов и обеспечения нормальной работы клиноременных передач привода при ударно-вибрационных нагрузках.Формула изобретенияОтенд для испытания автотракторных генераторов, в частности для определения показателей надежности при ударно-вибрационных нагрузках, содержащий станину, стол с приспособлениями для закрепления генераторов, привод генераторов с промежуточным валом со шкивами, термокамеру, состоящую из откидного капота с электронагревателями, амортизаторы, вибратор, закрепленный под столом, устройства подачи пыли и влаги в камеру, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона воздействий, сокращения времени испытания, повышения эксплуатационной надежности, стол установлен с возможностью качания на втулках, коаксиально рас1576995 Составитель Н.МотинТехред . ЛЯлийнык Корректор Т,Палий Редактор В.Бугренкова Заказ 1851 Тираж 450 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 191 положенных с промежуточным валом иустановленных на .станине, и последняявыполнена с упором, около которогос одной стороны установлен кулацковый механизм подъема стола для воспроизведения ударной нагрузки, а сдругой стороны установлены амортиза"торы и механизм стабилизации столав виде пневмоцилиндра прижима столак упору.
