Установка для испытания кернов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

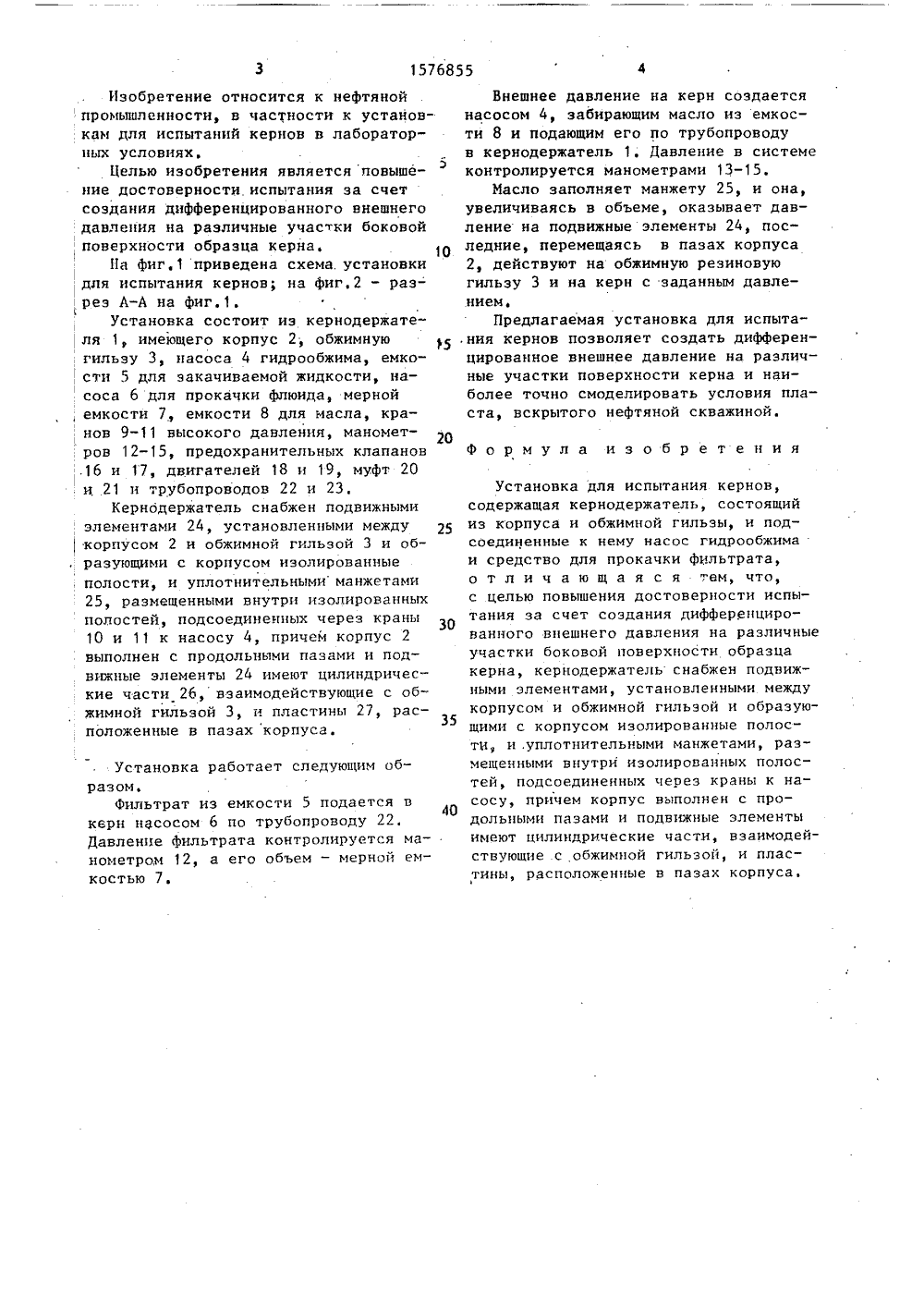

И 1) 5 3700 ЕННЫЙ НОМИТЕТетениям и ОтнРытия ССР ОСУДАРС ПО ИЗОБР пеи гннт ИЕ ИЗОБРЕТ ИЯ ВТОРСКОМ ния диффеления на нцированзличныеобразца нии за счет созд ного внешнего да участки боковой керна, Установка тель и подсоедин гидрообжима и ср фильтрата. Керно корпус 2, обжимн 9 25,Ермолен поверхност содержит енные к неернодерьу насос Освоениеи скважин многократныОЭНГ, 1987,нные междуй, уплотнидиненныеус 2 выполподвижные ные элеме корпусом тельные и через кра нен с про НИЯ КЕРНОВ к не тяно ские частижимной гильположенные че имеют цилодействуюпластиныорпуса 2. элементы 26, взаимозой 3, ив пазах к ти к установв лабораторетения являсти испытае ас 1.(56) Афанасьев В,А, и дри повышение продуктивносЗападной Сибири высокимими депрессиями. - И .ВНИс. 11-12.(54) УСТАНОВКА ДЛЯ ИСПЫТ(57) Изобретение относитпромышленности, в частнокам для испытаний керновных услОвиях, Целью изобется повышение достоверн детельств едство для прокачкидержатель содержитую гильзу 3, подвижнты 24, установл и обжимной гильз анжеты 25, подсо ны к насосу, Кор дольными пазами,Изобретение относится к нефтянойпромышленности, в частности к установкам для испытаний кернов в лабораторных условиях,Целью изобретения является повышенние достоверности испытания за счетсоздания дифференцированного внешнегодавления на различные участки боковойповерхности образца керна.1 ОПа фиг,1 приведена схема. установкидля испытания кернов; на фиг.2 - разрез А-А на фиг.1.Установка состоит из кернодержателя 1, имеющего корпус 2, обжимнуюгильзу 3, насоса 4 гидрообжима, емкости 5 для закачиваемой жидкости, насоса 6 для прокачки флюида, мерной.16 и 17, двигателей 18 и 19, муфт 20и 21 и трубопроводов 22 и 23,Кернодержатель снабжен подвижнымиэлементами 24, установленными между 25корпусом 2 и обжимной гильзой 3 и образующими с корпусом изолированныеполости, и уплотнительнымиманжетами25, размещенными внутри изолированныхполостей, подсоединенных через краны10 и 11 к насосу 4, причем корпус 2выполнен с продольными пазами и подвижные элементы 24 имеют цилиндрические части 26, взаимодействующие с обжимной гильзой 3, и пластины 27, расположенные в пазах корпуса. Установка работает следующим образом.фильтрат из емкости 5 подается в керн насосом 6 по трубопроводу 22. Давление фильтрата контролируется манометром 12, а его объем - мерной емкостью 7Внешнее давление на керн создается насосом 4, забирающим масло иэ емкости 8 и подающим его по трубопроводу в кернодержатель 1. Давление в системе контролируется манометрами 13-15,Масло заполняет манжету 25, и она, увеличиваясь в объеме, оказывает давление на подвижные элементы 24, последние, перемещаясь в пазах корпуса 2, действуют на обжимную резиновую гильзу 3 и на керн с заданным давлением.Предлагаемая установка для испытания кернов позволяет создать дифференцированное внешнее давление на различные участки поверхности керна и наиболее точно смоделировать условия пласта, вскрытого нефтяной скважиной.формула изобретенияУстановка для испытания кернов, содержащая кернодержатель, состоящий иэ корпуса и обжимной гильзы, и подсоединенные к нему насос гидрообжима . и средство для прокачки фильтрата, о т л и ч а ю щ а я с я тем, что, с целью повышения достоверности испытания за счет создания дифференцированного внешнего давления на различные участки боковой поверхности образца керна, кернодержатель снабжен подвижными элементами, установленными между корпусом и обжимной гильзой и образующими с корпусом изолированные полостн, и .уплотнительными манжетами, размещенными внутри изолированных полостей, подсоединенных через краны к насосу, причем корпус выполнен с продольными пазами и подвижные элементы имеют цилиндрические части, взаимодействующие с обжимной гильзой, и пластины, расположенные в пазах корпуса1157685521Составитель М,СеровРедактор И,Горная Текред Л.Сердюкова Корректор Т,Малец Заказ 1844 Тираж 488Подписное ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СЧСР113035, Москва, Ж-.35, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4446603, 11.05.1988
Л. С. Каплан, Ф. И. Ермоленко и С. В. Шестаков
КАПЛАН ЛЕОНИД САМУИЛОВИЧ, ЕРМОЛЕНКО ФЕДОР ИВАНОВИЧ, ШЕСТАКОВ СЕРГЕЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01N 7/00
Опубликовано: 07.07.1990
