Торцовое уплотнение

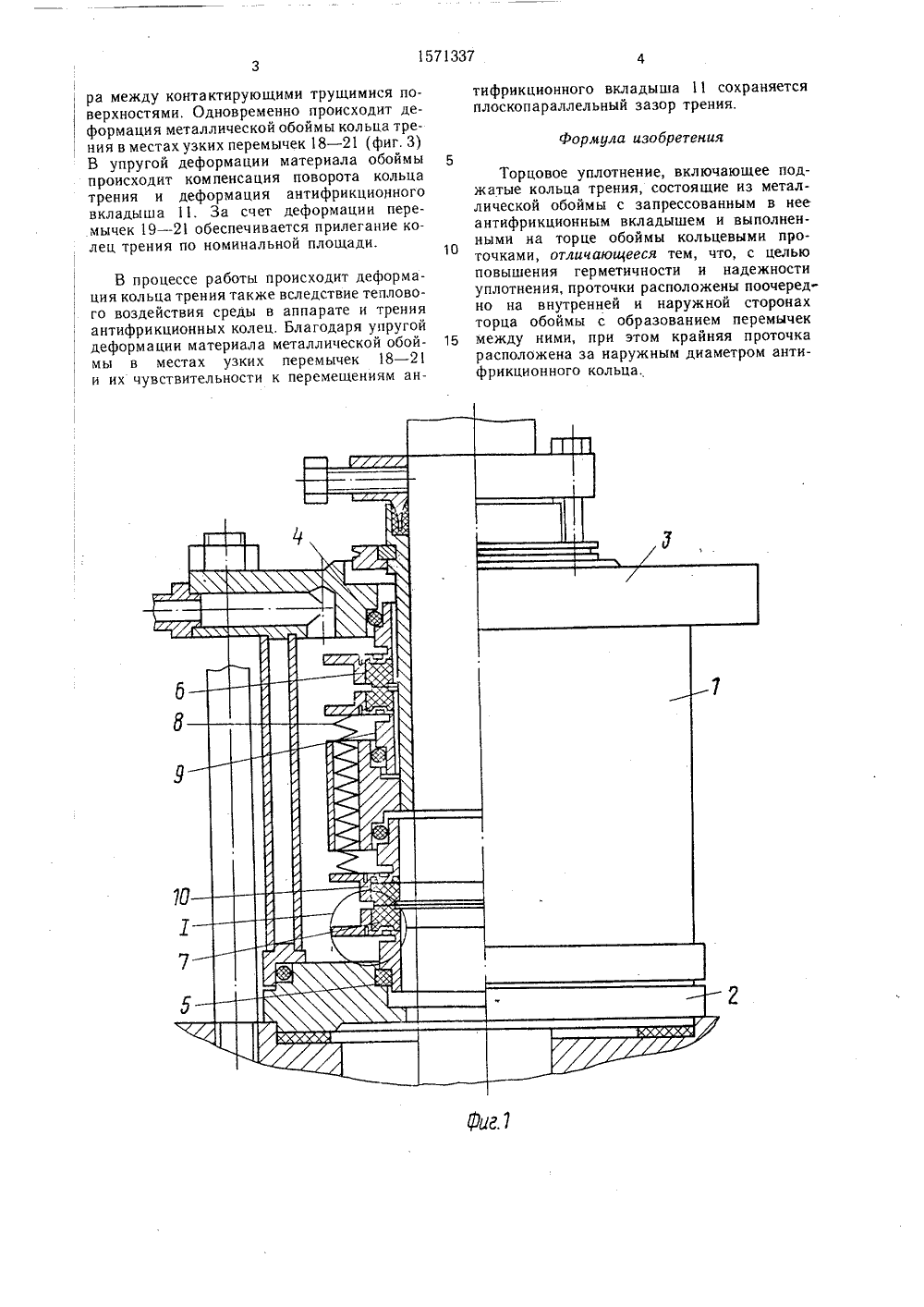

СОЮЗ СОВЕТСНИХсоЦиАлисТичеснихРЕСПУБЛИН 19) (11) 1)5 Г 16 .1 5 34 ТЕНИЯ СВИДЕТЕЛЬСТ ВТОРСК ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЭ(71) Дзержинский филиал Ленинградскогонаучно-исследовательского и конструкторского института химического машиностроения(57) Изобретение относится к уплотнительной технике, а именно к торцовым уплотИзобретение относится к уплотнительной технике, а именно к торцовым уплотнениям вращающихся валов, и может быть использовано в химической и других отраслях промышленности.Цель изобретения - повышение герметичности и надежности уплотнения.На фиг. 1 схематично показано предлагаемое уплотнение, разрез; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - то же, при воздействии давления со стороны затворной камеры; на фиг. 4 - то же, при воздействии давления со стороны аппарата; на фиг. 5 - кольцо трения после запрессовки антифрикционного вкладыша в металлическую обойму без кольцевых канавок; на фиг. 6 - то же, согласно торцовому уплотнению.Торцовое уплотнение состоит из корпуса 1 опорного фланца 2, крышки 3, в которые установлены через эластичные кольца 4 и 5 неподвижйые кольца. 6 и 7 трения. С помощью пружин 8 к ним поджаты вращающиеся кольца 9 и 10 трения, Кольца 6, 7 и 9, 10 трения из антифрикционного вкладыша 11 запрессованы в металлическую обойму 12. В металлической обойме 12 в зоне ащающихся валов, и может быть но в химической и других отромышленности. Цель изобретевышение герметичности и надежотнения. При запрессовке антиого вкладыша в металлическую оисходит упругая деформация узычек, образованных кольцевыми и на поверхности обоймы, прилеантифрикционному вкладышу. За ком пенси руется деформа ци я а нтиого вкладыша, поворот кольца охраняется плоскопараллельностьния. 6 ил. нениям вр использова раслях п ния - по ности упл фрикционн обоиму пр ких перем проточкам гающей к счет этого фрикционн трения и с зазора тре прилегания к тыльной стороне антифрикционного вкладыша 11 выполнены проточки13 - 17 с образованием между ними перемычек 18 - 21,Уплотнение работает следующим обра- фю зом. СлПри запрессовке антифрикционного вкладыша 11 в металлическую обойму 12 (фиг, 6) происходит деформация узких перемычек 18 и 19, благодаря чему снимается часть напряжений, приводящих к возникновению скручивающего момента М, вызывающего перекос антифрикционного кольца (фиг. 5). В случае незначительной деформации рабочей поверхности, последняя доводится притиркой до неплоскостности 0,0009 мкм. Контактирование рабочих поверхностей трения при этом осуществляется в пределах номинальной площади.После сборки уплотнения в затворную камеру подается жидкость под давлением, превышающим давление в аппарате. При этом происходит деформация сечения кольца трения и его поворот относительно центра тяжести с образованием диффузорного зазо 1571337ра между контактирующими трущимися поверхностями. Одновременно происходит деформация металлической обоймы кольца трения в местах узких перемычек 18 - 21 (фиг, 3) В упругой деформации материала обоймы происходит компенсация поворота кольца трения и деформация антифрикциоиного вкладыша 11. За счет деформации перемычек 19 - 21 обеспечивается прилегание колец трения по номинальной площади.В процессе работы происходит деформация кольца трения также вследствие теплового воздействия среды в аппарате и трения антифрикционных колец, Благодаря упругой деформации материала металлической обоймы в местах узких перемычек 18 - 21 и их чувствительности к перемещениям антифрикционного вкладыша 11 сохраняетсяплоскопараллельный зазор трения.Формула изобретенияТорцовое уплотнение, включающее поджатые кольца трения, состоящие из металлической обоймы с запрессованным в нее антифрикционным вкладышем и выполненными на торце обоймы кольцевыми проточками, отличающееся тем, что, с целью повышения герметичности и надежности уплотнения, проточки расположены поочередно на внутренней и наружной сторонах торца обоймы с образованием перемычек 15 между ними, при этом крайняя проточкарасположена за наружным диаметром антифрикционного кольца.1571337 17 71 12 иковКорректор С. ЧерниПодписноеи открытиям при ГКНТ ССнаб д 4/5Ужгород, ул. Гагарина, 1 О Редактор Ю. Середа Заказ 1500 НИИПИ Государственног 113035, М Производственно-издател
