Электрододержатель для контактной точечной сварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

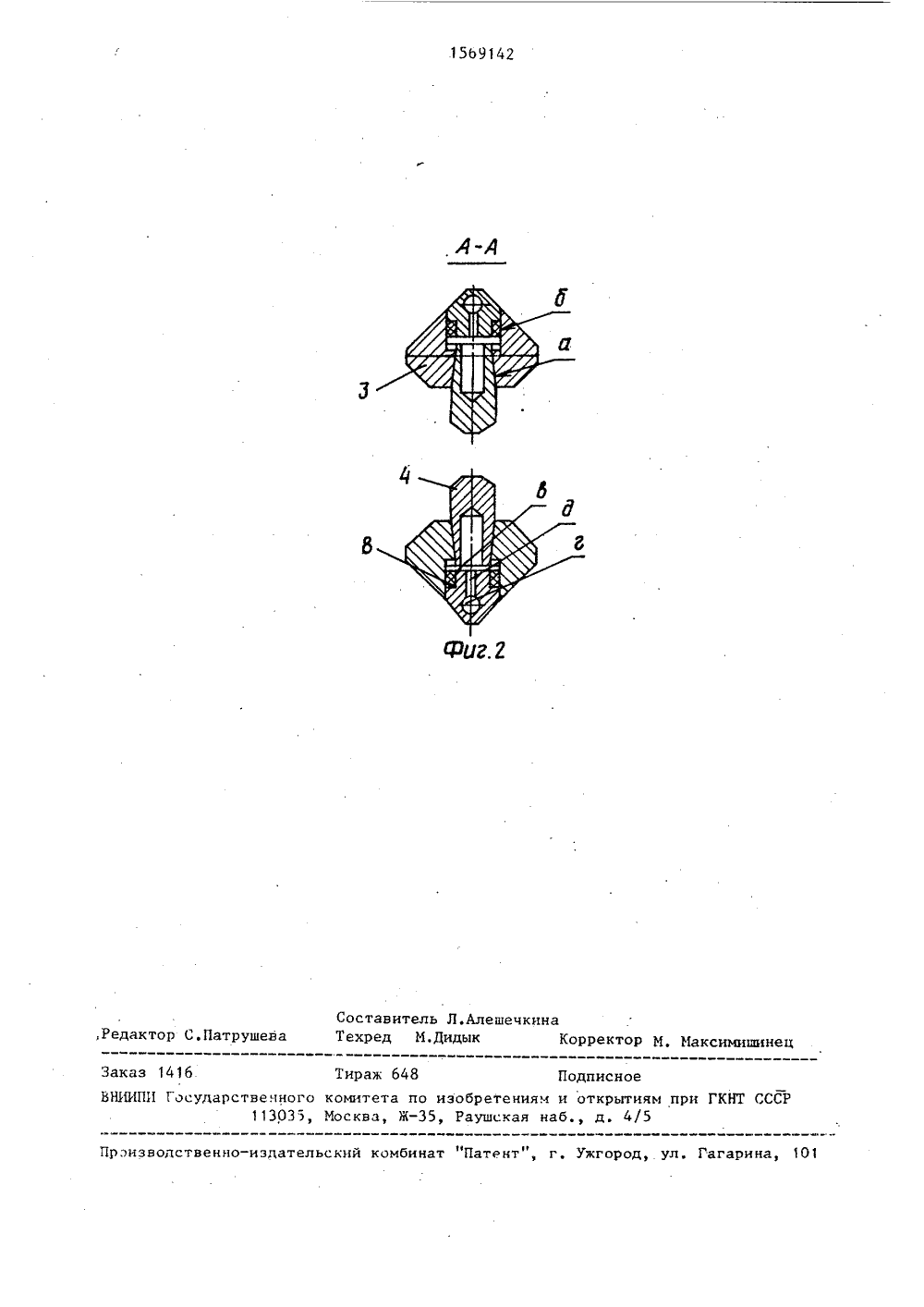

Я АВТОРСКОМУ ТЕЛЬ ДЛЯ КОНТАКТносится к области Целью изобретения габаритов электро ододержатель со 4 ь фд ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ П(НТ СССР ОПИСАНИЕ И(56) Авторское свидетельство СССРУ 503672, кл. В 23 К 11/10, 1974.(54) ЭЛККТРОДОДЕРЖА НОЙ ТОЧЕЧНОЙ СВАРКИ (57) Изобретение от сварочной техники. является уменьшение додержателя, Электр дерЖит корпус, в котором выполнено отверстие для размещения электродаи,выталкивателя 5 и канал для подачи охлажпающей жидкости. Выталкивательжестко связан с рычагом 6, в которомвыполнен канал для подачи охлаждающей жидкости, полость которого сообщается с полостью канала выталкивателя, и снабжен уплотнительным кольцом, расположенным. в отверстии корпуса. Ось 7 поворота рычага перекрещивается с осьюотверстия под электрод и выталкиватель, причем ось отверстия расположена в плоскости поворота рычага. 1 з.п. Ь-лы, 2 ил.Изобретение относится к областиСварочной техники,Целью изобретения является уменьшение габаритов электрододержателя.На фиг.1 изображено устройство,общий вид; на фиг.2 - разрез А-А нафиг.1.Электрододержатель входит в конструкцию клещей для контактной точечной сварки, содержащих консоли 1И 2. Электрододержатель содержит корОус 3, в котором выполнено коническое отверстие а под электрод 4 и расточка б под выталкиватель 5, жесткосвязанный с рычагом 6 и канал дляподачи охлаждающей жидкости. Рычаг 6установлен с возможностью поворотавокруг оси 7, расположенной в консоли 1. Торец выталкивателя 5 опирается на торец электрода 4, образуя между рычагом 6 и консолью 1 зазор Б,который определяет ход выталкивателя,необходимый для съема электрода. Наторце выталкивателя выполнены пазы 25в для прохода охлаждающей жидкости.Для повышения жесткости консолиза счет увеличения площади живогосечения в рычаге 6 выполнен канал гдля подвода охлаждающей жидкости, ав выталкивателе выполнено отверстиед, диаметр которого меньше диаметраканала г, что обеспечивает увеличение скорости движения жидкости из канала в полость электрода. Рычаг 6 установлен в консоли с зазором В, обеспечивающим ход рычага. Выталкивательснабжен уплотнительным кольцом 8, расположенным в отверстии корпуса.Устройство работает следующим об празом,В цилиндр привода клещей (не показан) подается давление в ту полость,которая разводит консоли 1 и 2. Этодавление удерживает консоли 1 и 2 в 45раскрытом положении до конца съемаэлектродов 4. При приложении внешнексилы Р к рычагу 6 усилие передаетсяна выталкиватель 5, который, действуя своим торцом на торец электрода4, выталкивает его из конического отверстия а, Приложение силы Р можетбыть одновременно к обеим консолям 1и 2. В момент приложения силы Р прекращается подача охлаждающей жидкости.После установки новых электродов554 в коническое отверстие а корпусов3 консолей 1 и 2 (например, роботом или автоматическим устройством) давление подается в противоположную полость цилиндра. привода клещей, консоли 1 и 2 сжимаются, а электроды 4плотно садятся в конические отверстияа, после чего включается подача охлаждающей жидкости.При повороте рычага 6 вокруг оси7 ось выталкивателя 5 отклонится отоси электрода 4. Поэтому необходимовыбором максимальной длины рычага 6и минимальной высоты выталкивателя 5устранить возможность заклиниваниявыталкивателя 5 в расточке б. Длинарычага 6 определяется по максимальному отклонению оси выталкивателя 5 отоси электрода 4 при перемещении выталкивателя на расстояние (зазора) Б.Это отклонение не должно превышатьполовины допуска на посадку выталкивателя 5 в расточке б.Возвращение рычага 6 в исходное положение после съема электродов 4 иснятия нагрузки Р происходит при установке нового электрода. Ход рычага6 при возвращении в исходное положение регупируется величиной зазора Вмежду рычагом 6 и выступом консоли 1.При этом необходимо, чтобы уплотняющее кольцо не выходило из расточки б,иначе при его вхождении в расточкуб острые кромки расточки повредят уплотняющее кольцо, что нарушит герметичность соединения,ЭФормула изобретения 1. Злектрододержатель для контактной точечной сварки, содержащий корпус, в котором выполнено отверстие для размещения электрода и выталкивателя и канал для подачи охлаждающей жидкости, и рычаг, о т л и ч а ю - щ и и с я тем, что, с целью уменьшения габаритов, выталкиватель жестко связан с рычагом и снабжен уплотнительным кольцом, расположенным в отверстии корпуса, ось поворота рычага перекрещивается с осью отверстия под электрод и выталкиватель, причем ось отверстия расположена в полости поворота рычага.2. Электрододержатель по п. 1, о т л и ч а ю щ и й с я тем, что в рычагах выполнен канал для охлаждающей жидкости, полость которого сообщена с полостью канала выталкивателя.,Редактор С нпии Заказ 141 ирак 6 одписное ЯПИ Госуда КНТ ССС дательский комбинат "Патент", г, Ужго Гагарина, 10 эизволственно венног 113035 комите Москва по изобретениям и открытиямБ, Раушская наб., д. 4/5
СмотретьЗаявка
4001079, 06.01.1986
ПРЕДПРИЯТИЕ ПЯ Г-4086
ЛУКИН АЛЬФРЕД ИВАНОВИЧ, ВЕТОШКИН ВЛАДИМИР ВАСИЛЬЕВИЧ, ТАТАРКИН БОРИС АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B23K 11/10
Метки: контактной, сварки, точечной, электрододержатель
Опубликовано: 07.06.1990
