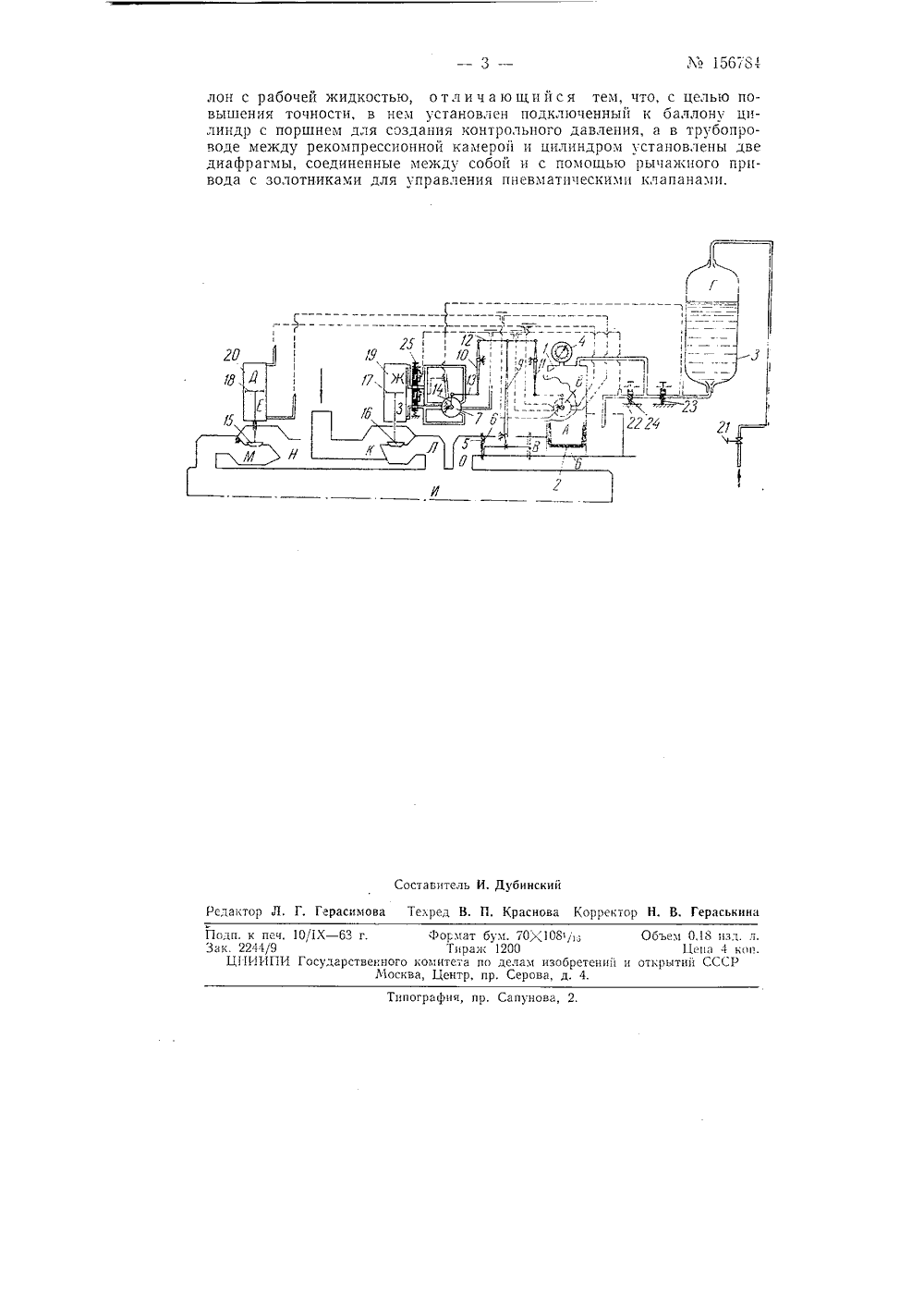

Подписная грггппа М 179 В. А, Герасимов ПОЛУАВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ДАВЛЕНИЯ В РЕКОМПРЕССИОННОЙ КАМЕРЕЗаявлено 8 октября 1962 г. за Ко 797959/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений и товарных знаков,1 хе 16 за 1963 г. Известны полуавтоматические регуляторы давления в рекомпрессиониой камере, содержащие пневматические клапаны для впуска воздуха и баллон с рабочей жидкостью.Предлагаемый регулятор отличается тем, что в нем к баллонуподключен цилиндр с поршнем (что создает контрольное давление),а в трубопроводе между рекомпрессионной камерой и цилиндром установлены две диафрагмы, соединенные между собой и с помощью рычажного привода с золотниками для управления пневматическими клапанами.Такое выполнение регулятора повышает точность регулирования.На чертеже дана кинематическая схема регулятора,Регулятор давления автоматически регулирует давление в камерев процессе вентиляции и перехода от одного давления к другому.Основными узлами и деталями регулятора являются цилиндр 1 скамерами А и Б и примыкающей к ним камерой В, Внутри цилиндрадвижется поршень 2. Камеры В и Б содержат постоянный объем воздуха, давление которого задается поршнем 2 и является контрольнымдля регулятора. В камеру А из баллона 3 поступает рабочая жидкостьи создает необходимое для перемещения поршня давление. Величинудавления замеряют манометром 4.Диафрагмы Б, соединенные штоком, должны быть упругими длятого чтобы улавливать колебания давления, меньшего 0,05 ати. Рабо М 156784чий ход штока, связывающего диафрагмы, ограничивается упорами б до величины 1,0 - 1,5 мл.Рычажный привод золотпььков 7 и 8 состоит из коромысел 9, 10 и 11 и тяг 12 и 18, соединенных между собой шарнирами, Кипсматическая цепь коромысел и тяг улавливает перемещение диафрагмы 5, начиная с 0,1 - 0,15 льл. Система тяг и рычага определенной длины 11 обеспечивает поворот цилиндрических золотников 7 и 8 на 90 в 11 в любую сторону.Золотчикп 7 и 8 предназначены для распределения потока рабочей жидкости гидропривода пневматических клапанов 15 и 1 б рекомпрессионной камеры. Жидкость лучше всего подводить через центральное отверстие. В нейтральном положении подводящие каналы золотника должны располагаться под углами, ооеспечивающими нормальную работу привода клапана, так например, для клапана 15 в нейтральном положении между собой соединяются полость баллона и полость Д клапана, камера Е - с атмосферой. Пневматические (воздушные) клапаны 1 б впуска и 15 выпуска воздуха из камеры имеют гидравлический привод. Поршни 17 и 18, связанные с клапанами 16 и 15 штоками, приводятся в движение рабочей жидкостью, поступающей в камеры Д и Е цилиндров 19 и 20 от баллона в зависимости от положения золотника 21. В нейтральном положении диафрагм давление со дается в камере Д или Ж, в рабочем - . в камере Е или 3. Клапан о 1 крывается полностью при повороте золотника на угол 35 - 40, соответствующий перемещению диафрагмы при разности давлений в рекомпрессионной И и контрольных В и Б камерах. Диаметр клапана выпуска должен быть на 5 лы больше диаметра клапана впуска.Камера К клапана впуска соединяется с ресивером, полость .7 - с камерой. Полость М клапаььа выпуска связана с камерой, полость Н - с атмосферой. Панель 22 золотников управления режимом рекомпрессии имеет золотники 28 впуска жидкости в цилиндр (полость Г), золотники 24 выпуска из цилиндра и золотник 25 веььтиляции. В баллоне хранится рабочая жидкость. Полость Г баллона соединена с ресивером, при этом давление регулируется вентилем. Отработавшая жидкость собирается в камеру А, Стрелкой указано направление движения воздуха из ресивера рекомпрессионной станции.Регулятор работает следующим образом.В контрольном цилиндре создают рабочее давление режима рекомпрессии. При этом диафрагмы выходят из центрального положения и поворачивают коромысло в положение выпуска или впуска воздуха в камеру. Через систему рычагов и тяг движение передается на золотники. Золотники, поворачиваясь, соединяют баллон 8 с камерой Е или 3 пневматических клапанов, Поршни 17 и 18, перемещаясь, соединяют рекомпрессионную камеру И с атмосферой или ресивером. Г 1 ри выравнивании давления в камерах О, В и Б все детали принимаьот нейтральное положение. Вентиляцию при постоянном давлении включают кнопкой золотника 25, При этом камера Ж соединяется с ат.осферой, а камера 3 - с баллоном. Поршень 17, поднимаясь, впускает воздух в камеру. Изменение давлений в каъьере приводит в движение диафрагмы. Для прекрашения вентиляции необходимо отпустить кнопку золо 1 ника,Предмет изобретенияПолуавтоматический регулятор давления в рекомпрессионной камере, содержащей пневматические клапаны для впска воздуха и баллон с рабочей жидкостью, отлич а ю щи йся тем, что, с целью повышения точности, в нем установлен подключенный к баллону цилиндр с поршнем для создания контрольного давления, а в трубопроводе между рекомпрессионной камерой и цилиндром установлены две диафрагмы, соединенные между собой и с помощью рычажного привода с золотниками для управления пневматическими клапанами. Составитель И. Дубинский Г. Герасимова Техред В. Л. Краснова Корректор Н. В. Гераськин Рсдакт пография, пр. Сапунова, 2,Формат бум. 70)10Тираж 1200октета по делам изЦентр, пр. Серова,Поди. к печ. 10/1 Х - 63 г.Зак. 2244/9Ц 11 ИИПИ Государственного коМосква,/ы Объем 0,18 пзд. лЦена 4 копбретений п открытий ССС 1д 4
