Номер патента: 156783
Текст

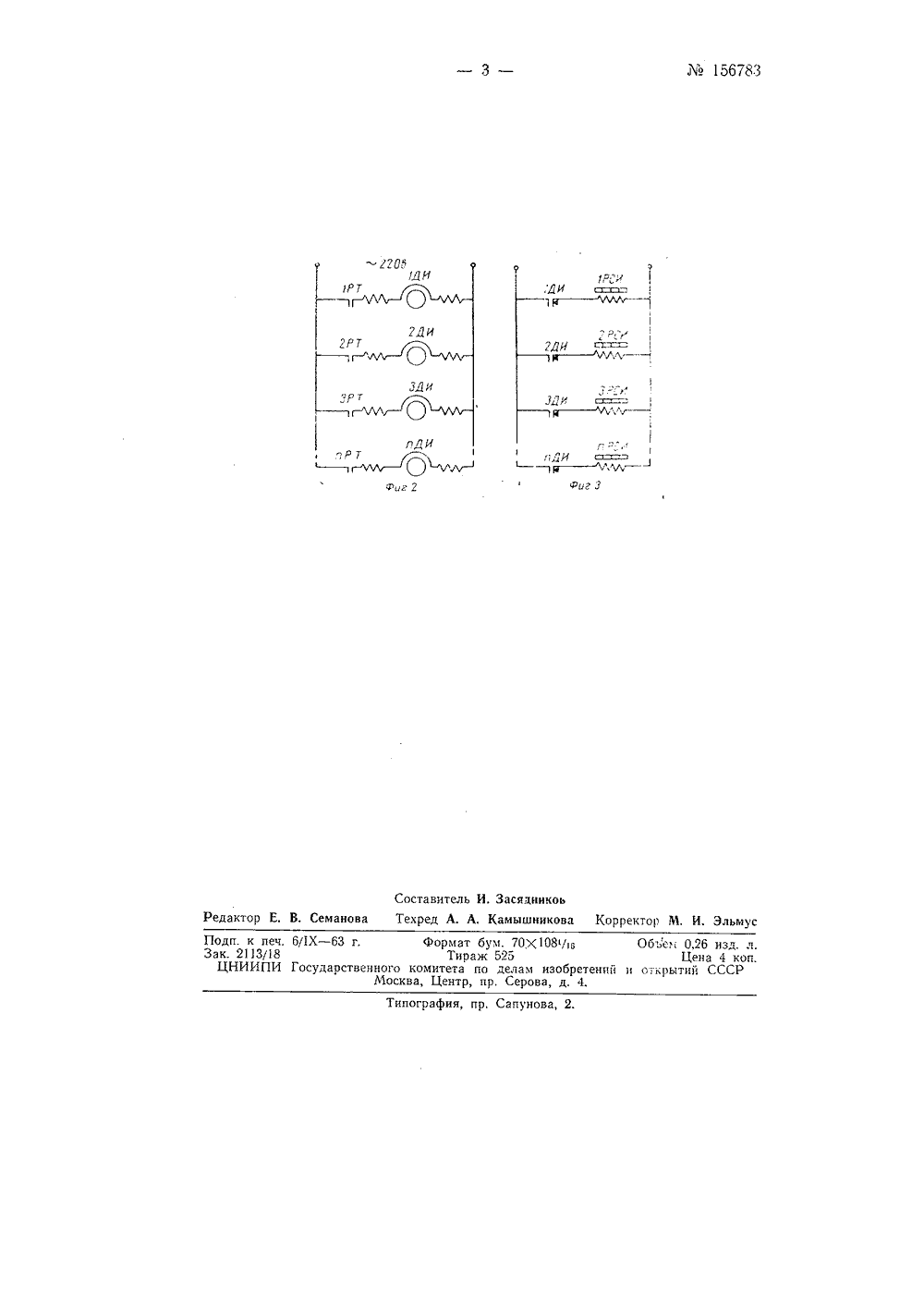

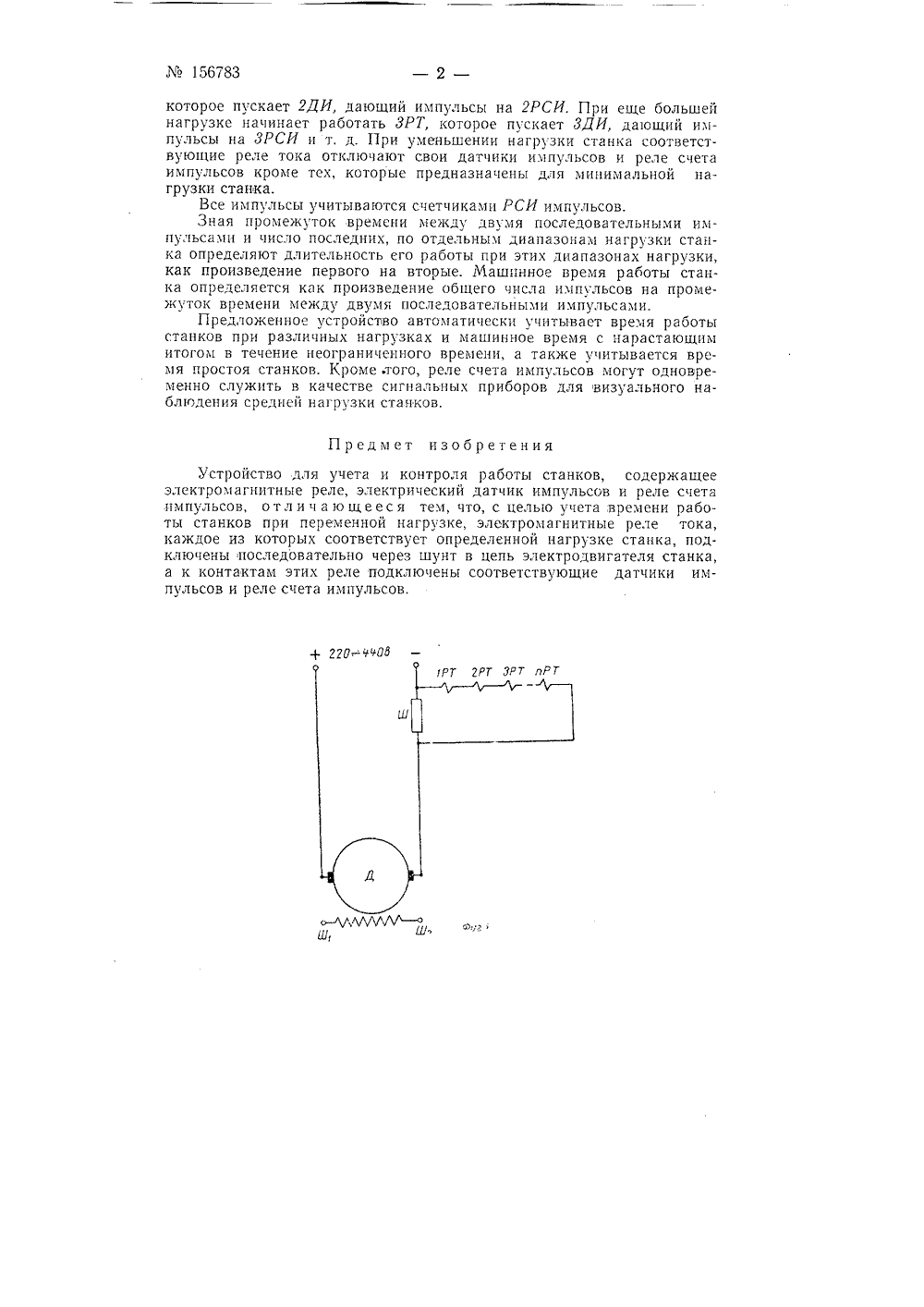

156783 Класс С 01(1; 42 р, 9 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодтснал гругга М 177 А. Е. Баррон УСТРОЙСТВО ДЛЯ УЧЕТА И КОНТРОЛЯ РАБОТЫ СТАНКОВЗаявлено 11 сентября 1962 г. за Ло 794342/26-24в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Боллетене пзобрстеннй и товарных знаков М 16 за 1963 г. Известны устройства для учета и контроля работы станков, содержащие элек 1 ромагнитные реле, электрический датчик импульсов и реле счета импульсов,Сущность изобретения заклочается в том, что электромагнитные реле тока, каждое из которых соответствует определенной нагрузке станка, подключены последовательно через шунты в цепь электродвиГател 51 станка, 2 к контактам этих рслс подключе 1 ы соответству 101 цие датчики импульсов и реле с ета импульсов.БлягОдаря этому воз;он(ен учет вреени ряооты стан(ов ири переменной нагрузке.Устройство содерм(ит электромЯГиитные реле РТ тока х 1 ГновеннОГО действия, датчики ДИ электрических импульсов и реле РСИ счета этих импульсов.На фиг. 1 изображена электрическая схема включения реле тока; на фиг. 2 - схена включения датчиков импульсов; на фиг. 3 - схема включения реле счета импульсов.Реле РТ тока подключены к шунту 1 П в цепи якоря двигателя 1 стянк 2 и настроены ня рязли 1 ные тОки еГО нягрзки, а д 2 тчики импульсовв и реле счета импульсов - на соответствующие напряжения. При небольшой нагрузке станка начинает работать реле, например 1 РТ, настроенное на минимальный ток. Это реле включает датчик 14 И, дающий импульсы на реле 1 РСИ через определенные промежутки времени, пока работает станок. Пр. большей нагрузке станка начинает работать еще одно реле, например 2 РТ, настроенное на больший ток,156783которое пускает 2 ДИ, дающий импульсы на 2 РСИ. При еще большей нагрузке начинает работать ЗРТ, которое пускает ЗЛИ, дающий импульсы на ЗРСИ и т, д. При уменьшении нагрузки станка соответствующие реле тока отключают свои датчики импульсов и реле счета импульсов кроме тех, которые предназначены для минимальной нагрузки станка.Все импульсы учитываются счетчиками РСИ импульсов.Зная промежуток времени между двумя последовательными импульсами и число последних, по отдельным диапазонам нагрузки станка определяют длительность его работы при этих диапазонах нагрузки, как произведение первого на вторые. Машинное время работы станка определяется как произведение общего числа импульсов на промежуток времени между двумя последовательными импульсами.Предложенное устройство автоматически учитывает время работы станков при различных нагрузках и машинное время с нарастающим итогом в течение неограниченного времени, а также учитывается время простоя станков. Кроме. того, реле счета импульсов могут одновременно служить в качестве сигнальных приборов для визуального наблюдения средней нагрузки станков.Предмет изобретенияУстройство для учета и контроля работы станков, содержащее электромагнитные реле, электрический датчик импульсов и реле счета импульсов, о т л и ч а ю щ е е с я тем, что, с целью учета времени работы станков при переменной нагрузке, электромагнитные реле тока, каждое из которых соответствует определенной нагрузке станка, подключены последовательно через шунт в цепь электродвигателя станка, а к контактам этих реле подключены соответствующие датчики импульсов и реле счета импульсов.,Р г гкДИ о 4 иг иг Составитель И. Засядникоь едактор Е. В, Семанова Техред А. А, Камышникова Корректор М. И. Эльмус, д. 4. ипография, пр. Сапунова, 2 Поди. к печ. 6/1 Х - 63 г.ак. 2113/18ЦНИИПИ ГосударственногоМоск Формат бум. 70 Х Тираж 525 комитета по делам ва, Центр, пр. Серов
СмотретьЗаявка
794342
МПК / Метки
МПК: G07C 3/10
Метки: 156783
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/3-156783-156783.html" target="_blank" rel="follow" title="База патентов СССР">156783</a>
