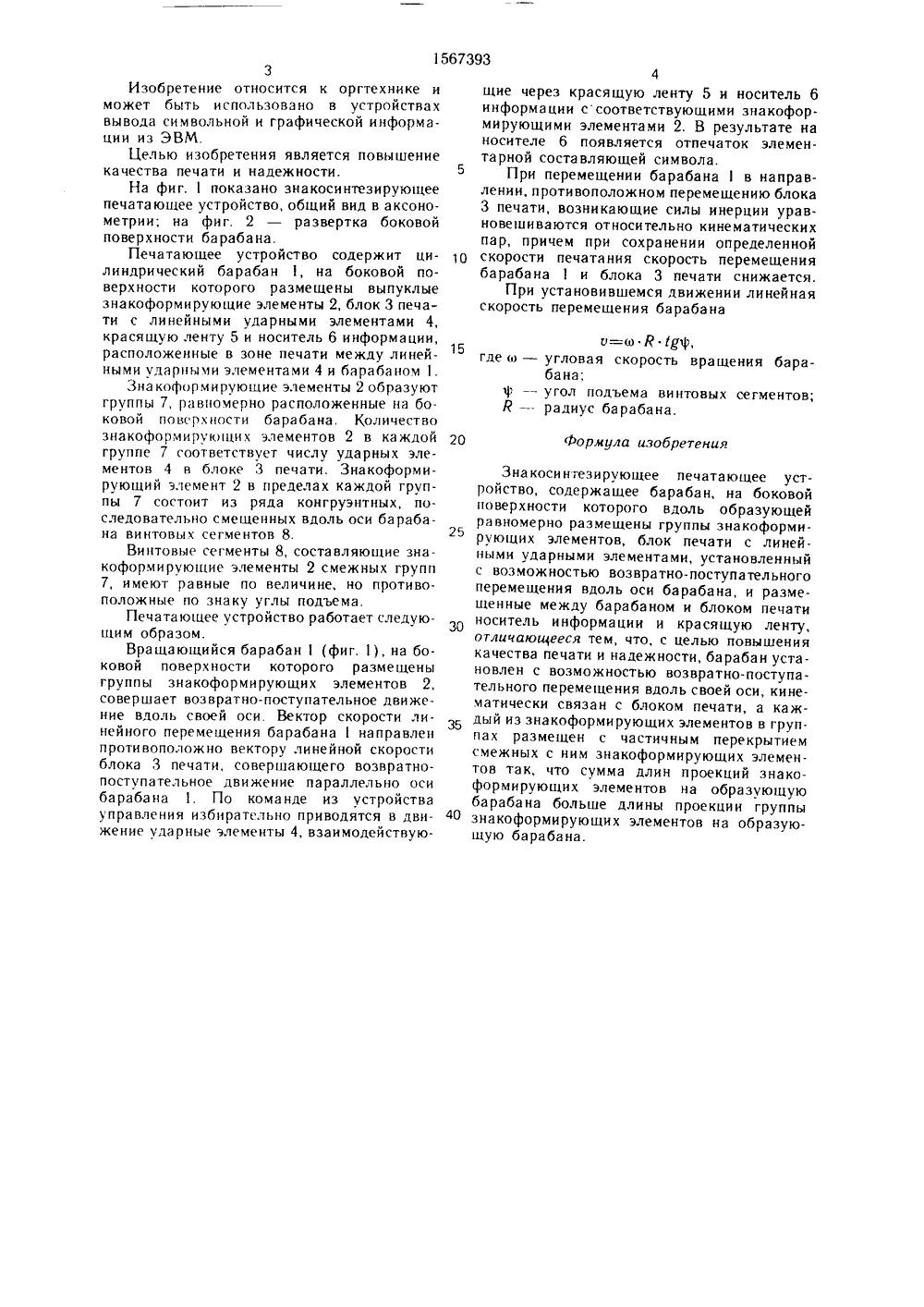

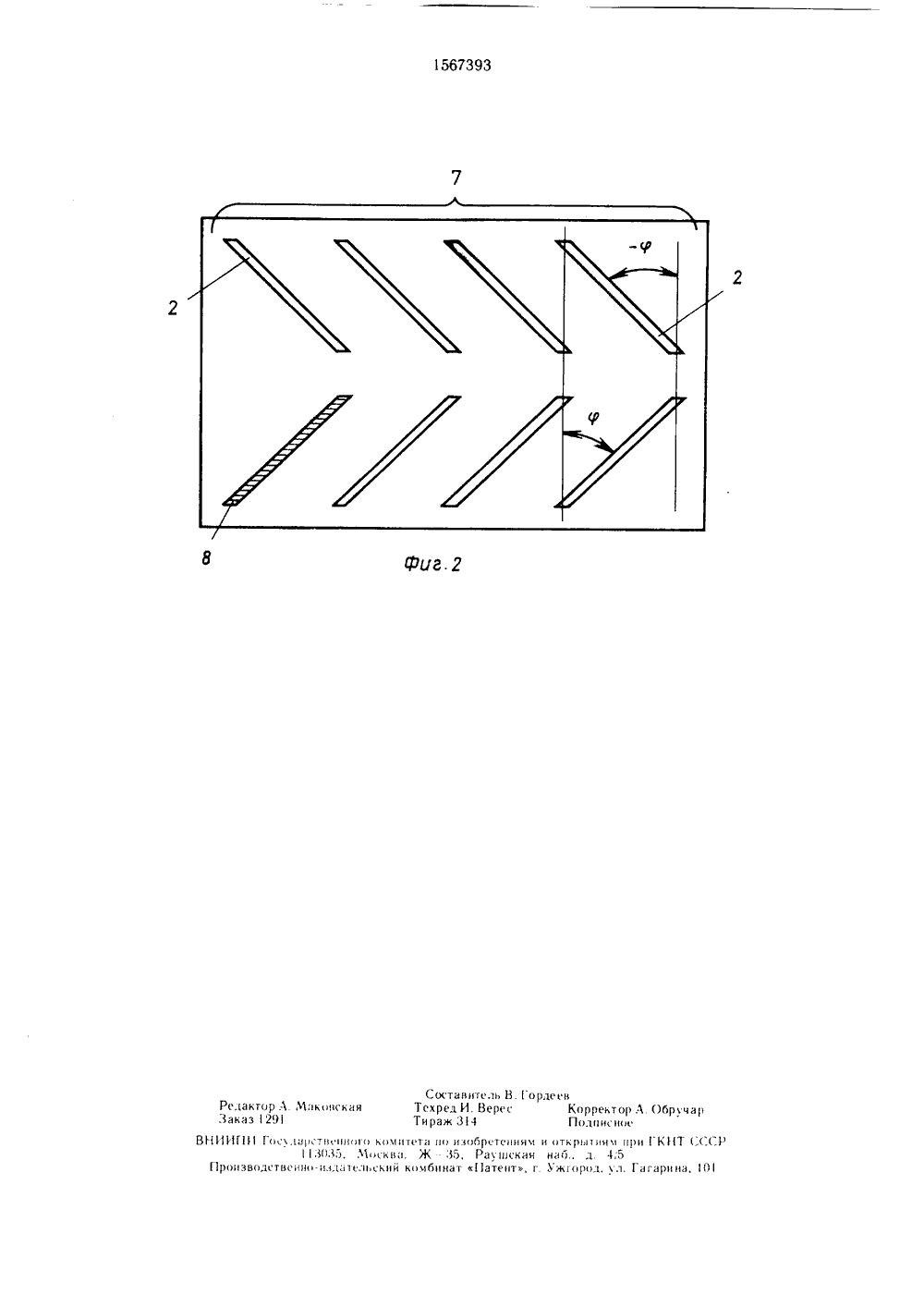

(51) 5 В 412/495 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) ЗНАКОСИНТЕЗИРУЮЩЕЕ ПЕЧАТАЮЩЕЕ УСТРОЙСТВО(57) Изобретение относится к оргтехнике,может быть использовано для вывода символьной и графической информации из ЭВМи позволяет повысить качество печати инадежность. Печатающее устройство содержит цилиндрический барабан, на боковойповерхности которого размещены выпуклые,Я 01567393 А 1 2знакоформирующие элементы, блок печати с линейными ударными элементами, красящую ленту и бумажную ленту, расположенные в зоне печати между линейными ударными элементами и барабаном. Знакоформирующие элементы образуют группы, равномерно расположенные на боковой поверхности барабана. Количество знакоформирующих элементов в каждой группе соответствует числу ударных элементов в блоке печати. Знакоформирующий элемент в пределах каждой группы состоит из ряда конгруэнтных, последовательно смещенных вдоль оси барабана винтовых сегментов. Винтовые сегменты, соста вляющие знакоформирующие элементы смежных групп, имеют равные по величине, но противоположные по знаку углы подъема.2 ил.Формула изобретения 3Изобретение относится к оргтехнике и может быть использовано в устройствах вывода символьной и графической информации из ЭВМ.Целью изобретения является повышение качества печати и надежности.На фиг. 1 показано знакосинтезирующее печатающее устройство, общий вид в аксонометрии; на фиг. 2 - развертка боковой поверхности барабана.Печатающее устройство содержит цилиндрический барабан 1, на боковой поверхности которого размещены выпуклые знакоформирующие элементы 2, блок 3 печати с линейными ударными элементами 4, красящую ленту 5 и носитель 6 информации, расположенные в зоне печати между линейными ударными элементами 4 и барабаном 1.Знакоформирующие элементы 2 образуют группы 7, равномерно расположенные на бо. ковой повс рх ности барабана. Количество знакоформируюцих элементов 2 в каждой группе 7 соответствует числу ударных элементов 4 в блоке 3 печати. Знакоформирующий элемент 2 в пределах каждой группы 7 состоит из ряда конгруэнтных, по. следовательно смен 1 енных вдоль оси бараба. на винтовых сегментов 8.Винтовые сегменты 8, составляющие знакоформирующие элементы 2 смежных групп 7, имеют равные по величине, но противоположные по знаку углы подъема.Печатаюгцее устройство работает следующим образом.Вращающийся барабан 1 (фиг. 1), на бо. ковой поверхности которого размещены группы знакоформирующих элементов 2, совершает возвратно-поступательное движение вдоль своей оси. Вектор скорости линейного перемещения барабананаправлен противоположно вектору линейной скорости блока 3 печати, совершающего возвратно- поступательное движение параллельно оси барабана 1. По команде из устройства управления избирательно приводятся в движение ударные элементы 4, взаимодействую 5 10 15 20 25 30 35 40 4щие через красящую ленту 5 и носитель 6 информации ссоответствующими знакоформирующими элементами 2. В результате на носителе 6 появляется отпечаток элементарной составляющей символа.При перемещении барабана 1 в направлении, противоположном перемещению блока 3 печати, возникающие силы инерции уравновешиваются относительно кинематических пар, причем при сохранении определенной скорости печатания скорость перемещения барабана 1 и блока 3 печати снижается.При установившемся движении линейная скорость перемещения барабана"="Игде со - угловая скорость вращения барабана;ф - угол подъема винтовых сегментов;Ррадиус барабана. Зна коси нтези рующее печатающее устройство, содержащее барабан, на боковой поверхности которого вдоль образующей равномерно размещены группы знакоформирующих элементов, блок печати с линейными ударными элементами, установленный с возможностью возвратно-поступательного перемещения вдоль оси барабана, и размещенные между барабаном и блоком печати носитель информации и красящую ленту, отличающееся тем, что, с целью повышения качества печати и надежности, барабан установлен с возможностью возвратно-поступательного перемещения вдоль своей оси, кинематически связан с блоком печати, а каждый из знакоформирующих элементов в группах размещен с частичным перекрытием смежных с ним знакоформирующих элементов так, что сумма длин проекций знакоформирующих элементов на образующую барабана больше длины проекции группы знакоформирующих элементов на образующую барабана.Составитель В, ГордеевРедактор Л Маковская Техрел И. Верее Корректор А ОбрчнарЗаказ 1291 Тираж 314 ПодписноеВН)РП Гостдарстннного лочитета но изобрстсниич и отлрытинч при 1 К)1 Т СССР11 105, Мскв, Ж 35, Рачшскан наб., д 4 5Пронзводствснн.иле;еги слий ночбинат Патент, г Ужирод, ) д. Гагарина,01
СмотретьЗаявка
4394479, 17.03.1988
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "АВТОГРАФ"
УЛАНОВ ЮРИЙ АЛЕКСЕЕВИЧ, ТРУБИН ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: B41J 2/495
Метки: знакосинтезирующее, печатающее
Опубликовано: 30.05.1990
