Устройство для предотвращения увлажнения осадка на вакуум фильтрах

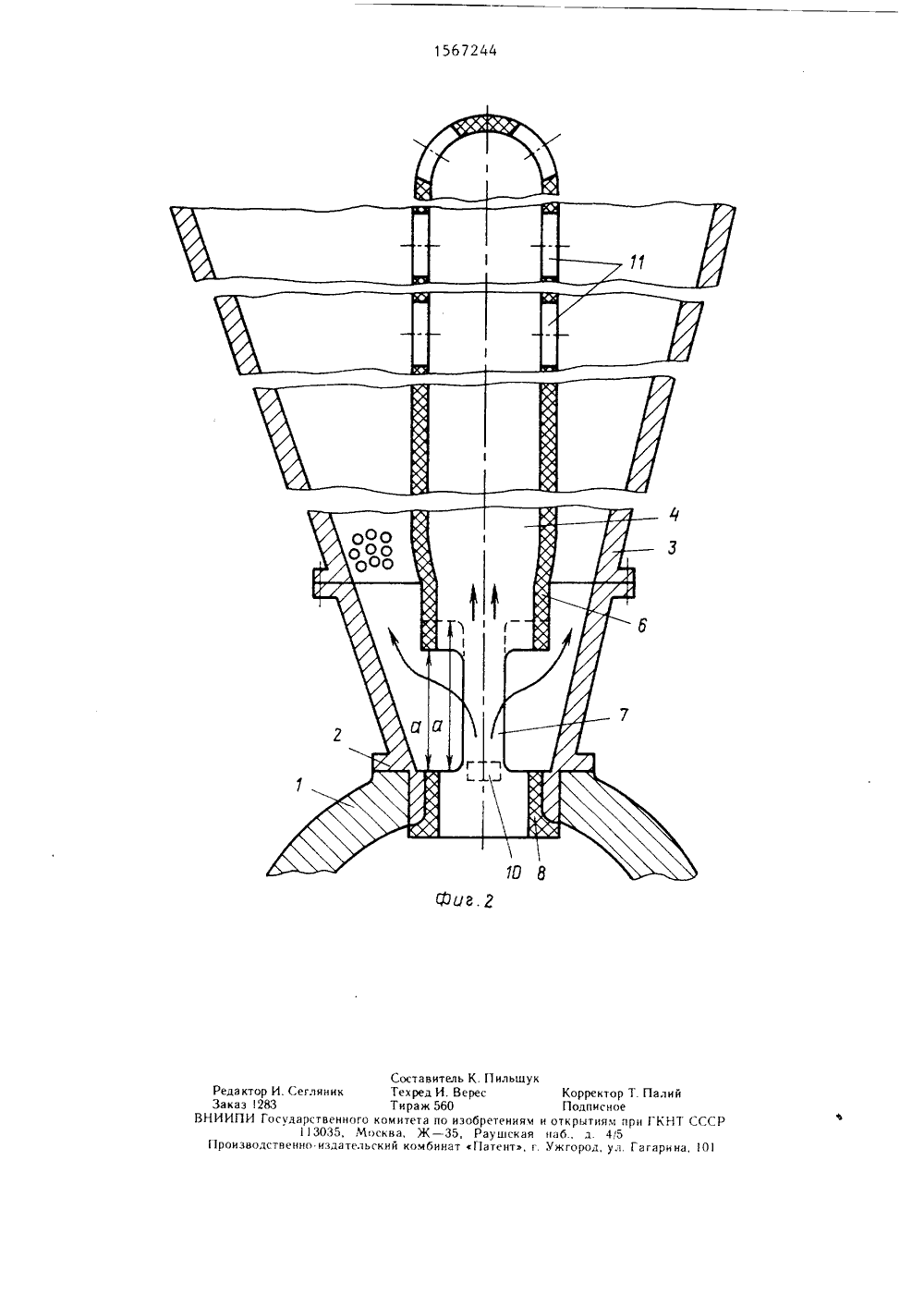

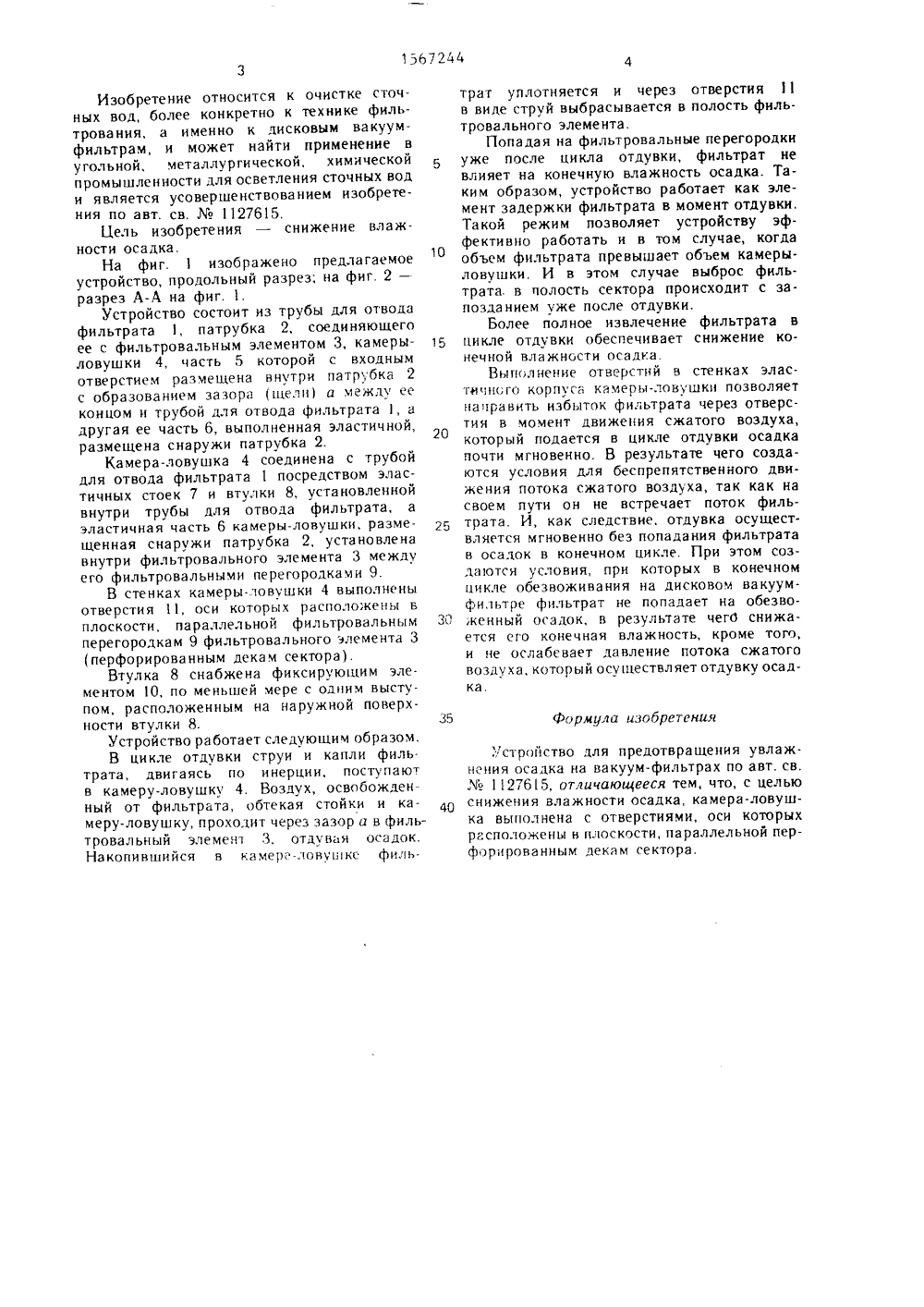

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 2 15672 51)5 В 01 0337 ОПИСАНИЕ ИЭОБРЕТЕНИ Я ОСУДАРСТВЕНКЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬС(71) Украинский научно-исследовательский и проектно-конструкторский институт по обогащению и брикетированию углей Укрнииуглеобога щение(54) УСТРОЙ СТВО ДЛЯ ПРЕДОТВРАШЕНИЯ УВЛАЖНЕНИЯ ОСАДКА НА ВА КУУМ-ФИЛЬТРАХ(57) Изобретение относится к дисковым вакуум-фильтрам и позволяет снизить влажность осадка. Устройство состоит из фильтровального элемента 3, камеры-ловушки 4,входное отверстие части 5 которой размещено внутри патрубка 2 с образованием зазора между ее концом и трубой для отвода фильтрата 1, а другая часть 6 камеры- ловушки выполнена эластичной и размещена снаружи патрубка 2. Камера-ловушка 4 выполнена с отверстиями1, оси которых расположены в плоскости, параллельной фильтровальным перегородкам 9 фильтровального элемента 3 (перфорированным декам сектора). Накопившийся в камере-ловушке 4 фильтрат уплотняется и через отверстия 11 в виде струй выбрасывается в полость фильтровального элемента 3. Попадая на фильтровальные перегородки 9 уже после цикла отдувки, фильтрат не влияет на конечную влажность осадка. Устройство работает как элемент задержки фильтрата в момент обдувки. Более полное извлечение фильтрата в цикле отдувки обеспечивает снижение конечной влажности осадка. 2 ил.Изобретение относится к очистке сточных вод, более конкретно к технике фильтрования, а именно к дисковым вакуум- фильтрам, и может найти применение в угольной, металлургической, химической промышленности для осветления сточных вод и является усовершенствованием изобретения по авт. св.1127615.Цель изобретения - снижение влажности осадка.На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство состоит из трубы для отвода фильтрата 1, патрубка 2, соединяющего ее с фильтровальным элементом 3, камеры- ловушки 4, часть 5 которой с входным отверстием размещена внутри патрубка 2 с образованием зазора (гцели) а между ее концом и трубой для отвода фильтрата 1, а другая ее часть 6, выполненная эластичной, размещена снаружи патрубка 2.Камера-ловушка 4 соединена с трубой для отвода фильтрата 1 посредством эластичных стоек 7 и втулки 8, установленной внутри трубы для отвода фильтрата, а эластичная часть 6 камеры-ловушки, размещенная снаружи патрубка 2, установлена внутри фильтровального элемента 3 между его фильтровальными перегородками 9.В стенках камеры-ловушки 4 выполнены отверстия 1, оси которых расположены в плоскости, параллельной фильтровальным перегородкам 9 фильтровального элемента 3 перфорированным декам сектора).Втулка 8 снабжена фиксирующим элементом 1 О, по меньшей мере с одним выступом, расположенным на наружной поверхности втулки 8.Устройство работает следующим образом.В цикле отдувки струи и капли филь- трата, двигаясь по инерции, поступают в камеру-ловушку 4. Воздух, освобожденный от фильтрата, обтекая стойки и камеру-ловушку, проходит через зазор а в фильтровальный элемент 3, отдувая осадок. Накопившийся в камер-ловупке филь. трат уплотняется и через отверстия 11 в виде струй выбрасывается в полость фильтровального элемента.Попадая на фильтровальные перегородкиуже после цикла отдувки, фильтрат не влияет на конечную влажность осадка. Таким образом, устройство работает как элемент задержки фильтрата в момент отдувки, Такой режим позволяет устройству эффективно работать и в том случае, когда объем фильтрата превышает объем камеры- ловушки. И в этом случае выброс филь- трата. в полость сектора происходит с запозданием уже после отдувки.Более полное извлечение фильтрата в 15 цикле отдувки обеспечивает снижение конечной влажности осадка.Выполнение отверстий в стенках эластичного корпуса камеры-ловушки позволяет направить избыток фильтрата через отверстия в момент движения сжатого воздуха, который подается в цикле отдувки осадка почти мгновенно. В результате чего создаются условия для беспрепятственного движения потока сжатого воздуха, так как на своем пути он не встречает поток филь- трата. И, как следствие, отдувка осуществляется мгновенно без попадания фильтрата в осадок в конечном цикле. При этом создаются условия, при которых в конечном цикле обезвоживания на дисковом вакуумфнльтре фильтрат не попадает на обезво- ЗО кенный осадок, в результате чегО снижается его конечная влажность, кроме того, и не ослабевает давление потока сжатого воздуха, который осуществляет отдувку осадка.формула изобретенияУстройство для предотвращения увлажнения осадка на вакуум-фильтрах по авт. св.127615, отличающееся тем, что, с целью снижения влажности осадка, камера-ловушка выполнена с отверстиями, оси которых расположены в плоскости, параллельной перфорированным декам гектора.Составитель К. ПильщукРедактор И. Сегляник Техред И. Верес Корректор Т, ПалийЗаказ 1283 Тираж 560 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушскдя наб., д. 4/5Производственно. издательский комбинат Патент, г, Ужгород, ул. Гагарина, 1 О 1
