156723

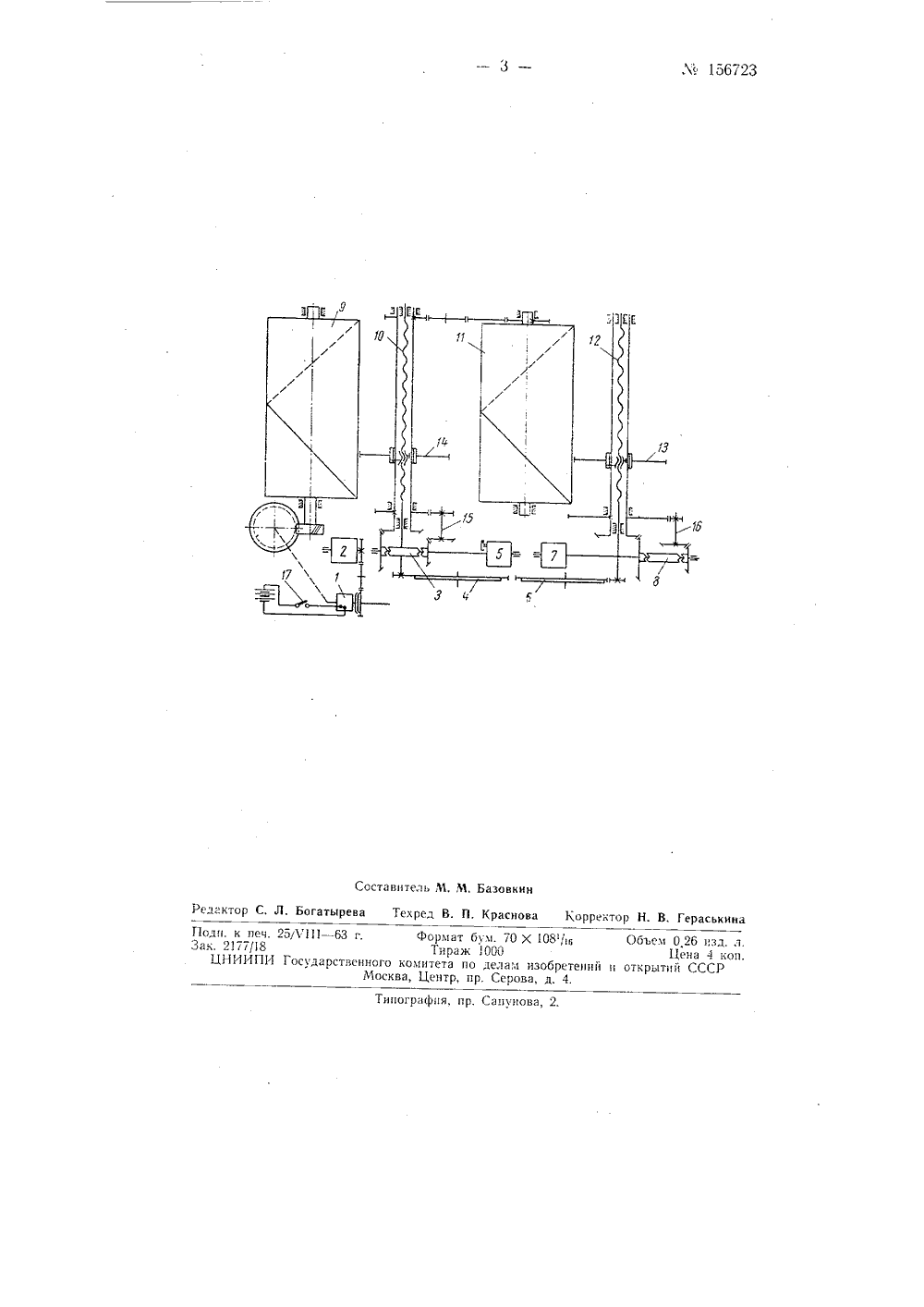

.Я, фт Подписная группа Л 172С, А. Иофинов и В, М. Бептовицкий УСТРОЙСТВО ДЛЯ УЧЕТА ВЫРАБОТКИ ТРАКТОРА В ФИЗИЧЕСКИХ И УСЛОВИБ 1 ЕДИИИ 11 АХЗаявлено 7 ма 1962 Г. за М тт;135,Г 26-10 в Комитет ио 5 евам изобрстеиий и открытий при Совете Министров СССР ОпуОликОваио в Бюелетс.е ивооретеиийтОвГ 1 ривх аваков" М 16 за 1963 Г.ИзВестны устройстВ 2 длячета выраоотки т)вактора В физических и услОВых единицах. Сд 1 ако, этн устрсйства, к 2 с правн,10, произВОдят учет работы тОлы(0 по Одному показателю: по проиденноъу пмти (спидометры), по обработашой плошади пгОщадемеры) н др.Предлагаемое устройство позволяет одновремено измерять следукяцие величины:выработку трактора в километрах пройденного пути, в гектарах обработанной плошади, в тоПа-километрах н суммарную величину В условных единицах.Это достигаетс 5 тем, что В мстропстВе множнтсг 1 ы 1 ые механиз 1 э 1, включенные последовательно, выполнень В виде шестерен со ступснчатопеременной длиной зубьев, приводимых во врашепие счетчиком рабочего пути и находящихся в зацеплении с цилиндрической шестерней, пере,ецаеъой В зависимости от перемножаемых величин. На чертеже изображена схема устройства. в срОЙство содержит э;1 ектрохагПтн 1 О уфт 1, муфту 3 диапазона, лимб 4 шири ы захвата, счетчик 5 гектаров, либм 6 переводного кОэффициста, счетчик 7 О ммарной работы, уфт 1 8 асштаба, ступенчатую шестерню 9 шириы захвата, ходовой винтО установки ширины захвата, ступенчатую шестерню 11 суммарной работы, ходовой винт 12 установки переводного коэффициента, шестерик 13 счетчика суммарной условноп работы, шестерп:о И счетчика фактнчс- скОЙ раооты, редуктор 1 о диапазо 2 ш;)м;ны захвата, ред 1 ктор 16 д 12- пазона переводного коэффцие 11 та и на гриводе раоочих Органов машины электроконтакты 17.Ло 156723При рабочем ходе трактора электроконтакты, установленные на навесной системе трактора или на раме сельскохозяйственной машины, замыкаются, и включается электромагнитная муфта, а вращение от трансмиссии трактора передается также ступенчатой шестерне 9.В зависимости от ширины захвата машины при помощи лимба 4 и ходового винта 10 шестерня 14 устанавливается так, чтобы охватить определенное число зубцов ступенчатой шестерни 9, При этом шестерня 14 будет вращаться с числом оборотов пропорциональным произведению величины обортов шестерни 9, т. е. пройденного рабочего пути на число зубцов в зацеплении, В результате на счетчике 5 будет фиксироваться выполненная работа в гектарах площади или тонна-километрах перевозочной работы.Для изменения масштаба ширины захвата и перевозимого груза предусмотрен редуктор 15 с муфтой 3 диапазона.Для учета суммарной работы в условных единицах применен второй множительный механизм, по конструкции аналогичный первому,. состоящий из ступенчатой шестерни 11, ходового винта 12 установки переводного коэффициента, подвижной шестерни 13, редуктора 1 б диапазона, муфты д масштаба, счетчика 7 суммарной работы и лимба б переводного коэффициента.В зависимости от того, в каких единицах ведется суммарный учет, устанавливаются переводные коэффициенты, градуировка которыхуказывается на лимбе б.Чак ке, как в механизме учета фактической работы, в механизме учета условно-суммарной работы можно менять масштаб учета с помощью редуктора 16 и муфты 8.При вращении шестерни 14, передающемся ступенчатой шестерне 11, ходового винта 12, шестерни И и редуктора 1 б масштаб в зависимости от заданной работы будет перемножаться число оборотов ступенчатой шестерни 11, пропорциональное объему выполненной работы в га или других единицах, на установленный нормативный переводной коэффициент. В результате на счетчике 7 зафиксируется условная работа в принятых единицах.Показания счетчика 5, учитывающего работу на отдельных операциях, сбрасываются, а показания счетчика 7 суммарной работы ведутся нарастающим итогом.Предмет изобретенияУстройство для учета выработки трактора в физических и условных единицах, содержащее электромагнитную муфту, управляемую электроконтактным механизмом, счетчики, учитывающие пройденный путь и выполненную работу, лимбы, связанные через шестерни с ходовыми винтами, и редукторы с муфтами диапазона и масштаба, отл ич а ю щ ее с я тем, что, с целью одновременного измерения величин работы, выполненной трактором (в километрах, в гектарах и тонна-километрах), и учета суммарной величины в условных единицах, в нем множительные механизмы, включенные последовательно, выполнены в виде шестерен со ступенчатопеременной длиной зубьев, приводимых во вращение счетчиком рабочего пути и находящихся в зацеплении с цилиндрической шестерней, перемещаемой в зависимости от перемножаемыхСоставитель М. М. БазовкинРедактор С, Л. Богатырева Техред В. П. Краснова Корректор Н. В. ГераськинаПоди. к пеи. 251 - 63 г. Формат бум. 70 Х 108/ Объем 026 изд. л.Зак. 2177/8 Тираж 1000 Цена 4 коп.ЦИИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4.Типография, пр. Сапунова, 2.
