156681

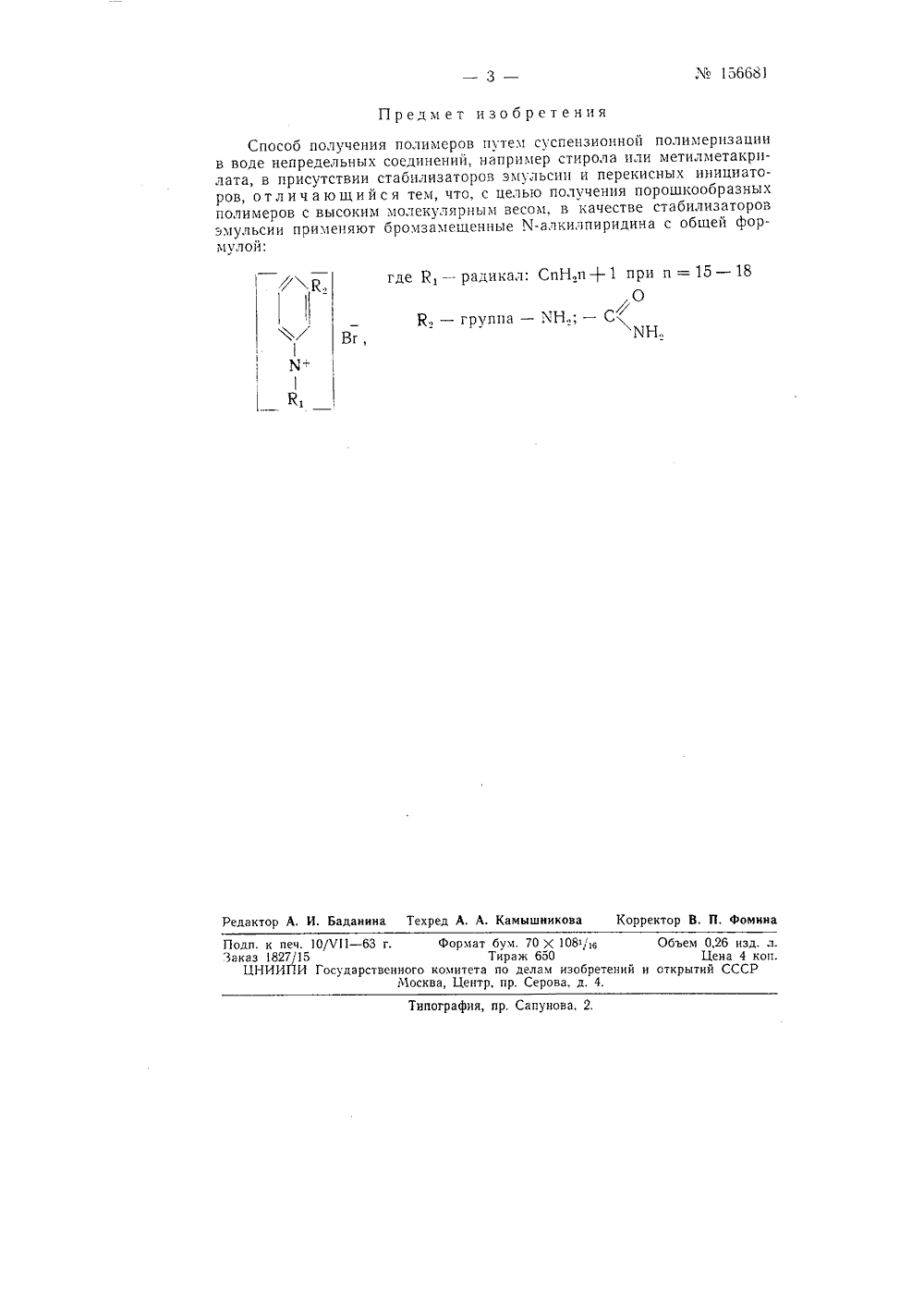

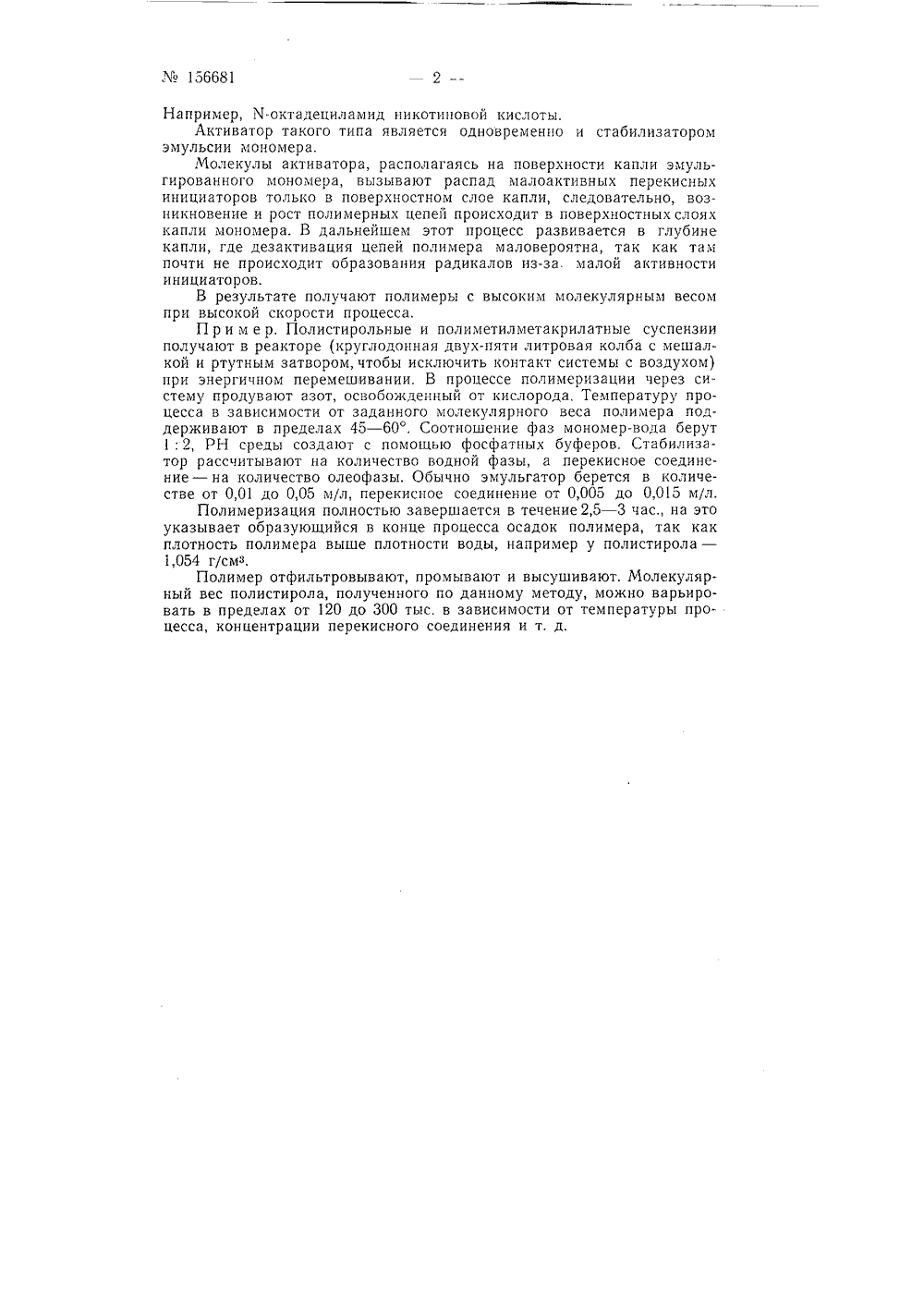

156681 Класс С 081; 39 с, 250 т СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСЧЗЖ Подписная группа Л 5 1 бО А. И. Юрженко, Н. Я. Вильшанская и В. А. Вильшанский СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВЗаявлено 22 )поня 1961 г. за М 736368/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 16 за 1963 г.где К, - радикал: СпН.,п+1; п =15 - 18ОК группа - ХНе; - С.КНе Вг; Ф М-К,Данное изобретение относится к способам получения полимеров путем суспензионной полимеризации в воде непредельных соединений, например, стирола, метилметакрилата и др.Общеизвестный способ суспензпонной полимеризацпи стирола или метилметакрилата предусматривает применение В качестве инициатора процесса полимеризации олеорастворпмых перекисей например, перекиси бензоила, и в качестве стабилизатора эмульсии мономера высокомолекулярных коллоидных электролитов типа поливинилового спирта, солей полиакриловой и полиметакриловой кислот и др. Процесс инициирования протекает в полном объеме капли эмульгированного моно- мера с образованием большого числа активных центров, вследствие этого растущие полимерные цепи быстро дезактивируются и получается полимер с низким молекулярным весом.Согласно предлагаемому способу в качестве инициатора процесса суспензионной полимеризации стирола или метилметакрилата применяют малоактивные водорастворимые пли олеорастворимые перекисные соединения, например, перекись водорода, гидроперекпсь кумола, гидроперекись 1,1 дифенилэтана совместно с активатором образования свободных радикалов бромзамещенным Х-алкилпиридпна обшей формулы:Например, К-октадециламид никотиновой кислоты.Активатор такого типа является одновременно и стабилизатором эмульсии мономера.Молекулы активатора, располагаясь на поверхности капли эмульгированного мономера, вызывают распад малоактивных перекисных инициаторов только в поверхностном слое капли, следовательно, возникновение и рост полимерных цепей происходит в поверхностных слоях капли мономера. В дальнейшем этот процесс развивается в глубине капли, где дезактивация цепей полимера маловероятна, так как там почти не происходит образования радикалов из-за малой активности инициаторов.В результате получают полимеры с высоким молекулярным весом при высокой скорости процесса,П р и м е р. Полистирольные и полиметилметакрилатные суспензии получают в реакторе (круглодонная двух-пяти литровая колба с мешалкой и ртутным затвором, чтобы исключить контакт системы с воздухом) при энергичном перемешивании. В процессе полимеризации через систему продувают азот, освобожденный от кислорода. Температуру процесса в зависимости от заданного молекулярного веса полимера поддерживают в пределах 45 - 60, Соотношение фаз мономер-вода берут 1: 2, РН среды создают с помощью фосфатных буферов, Стабилизатор рассчитывают на количество водной фазы, а перекисное соединение - на количество олеофазы. Обычно эмульгатор берется в количестве от 0,01 до 0,05 м/л, перекисное соединение от 0,005 до 0,015 м/л,Полимеризация полностью завершается в течение 2,5 - 3 час., на это указывает образующийся в конце процесса осадок полимера, так как плотность полимера выше плотности воды, например у полистирола - 1,054 гсм.Полимер отфильтровывают, промывают и высушивают. Молекулярный вес полистирола, полученного по данному методу, можно варьировать в пределах от 120 до 300 тыс. в зависимости от температуры процесса, концентрации перекисного соединения и т. д.156681 Предмет изобретения где 1 с, - радикал: СпН,п+1 при п =15 - 18ОКз - группа - МН.,; - СХНе Вг,Редактор А, И, Баданина Техред А. А. Камышникова Корректор В. П, фомина Лодп. к печ. 10/И 1 - 63 г. Формат бум, 70 Х 1081/16 Объем 0,26 изд. л.Заказ 1827/15 Тираж 650 Цена 4 копЦНИИЛИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4. Типография, пр, Сапунова, 2. Способ получения полимеров путем суспензионнои полимернзации в воде непредельных соединений, например стирола или метилметакрилата, в присутствии стабилизаторов эмульсии и перекисных инициаторов, о т л и ч а ю щ и й с я тем, что, с целью получения порошкообразных полимеров с высоким молекулярным весом, в качестве стабилизаторов эмульсии применяют бромзамещенные М-алкилпиридина с общей формулой;
