Функциональный генератор

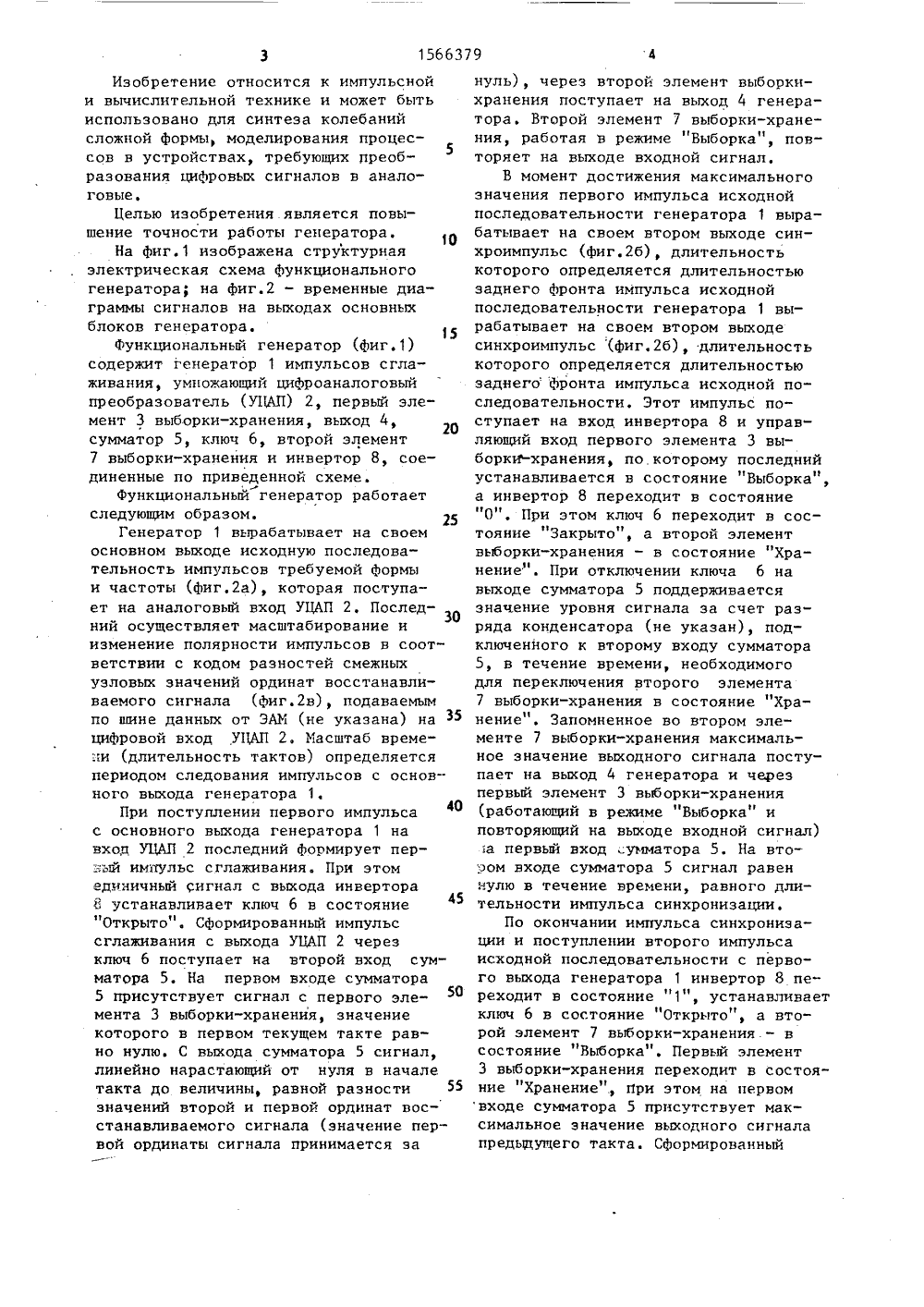

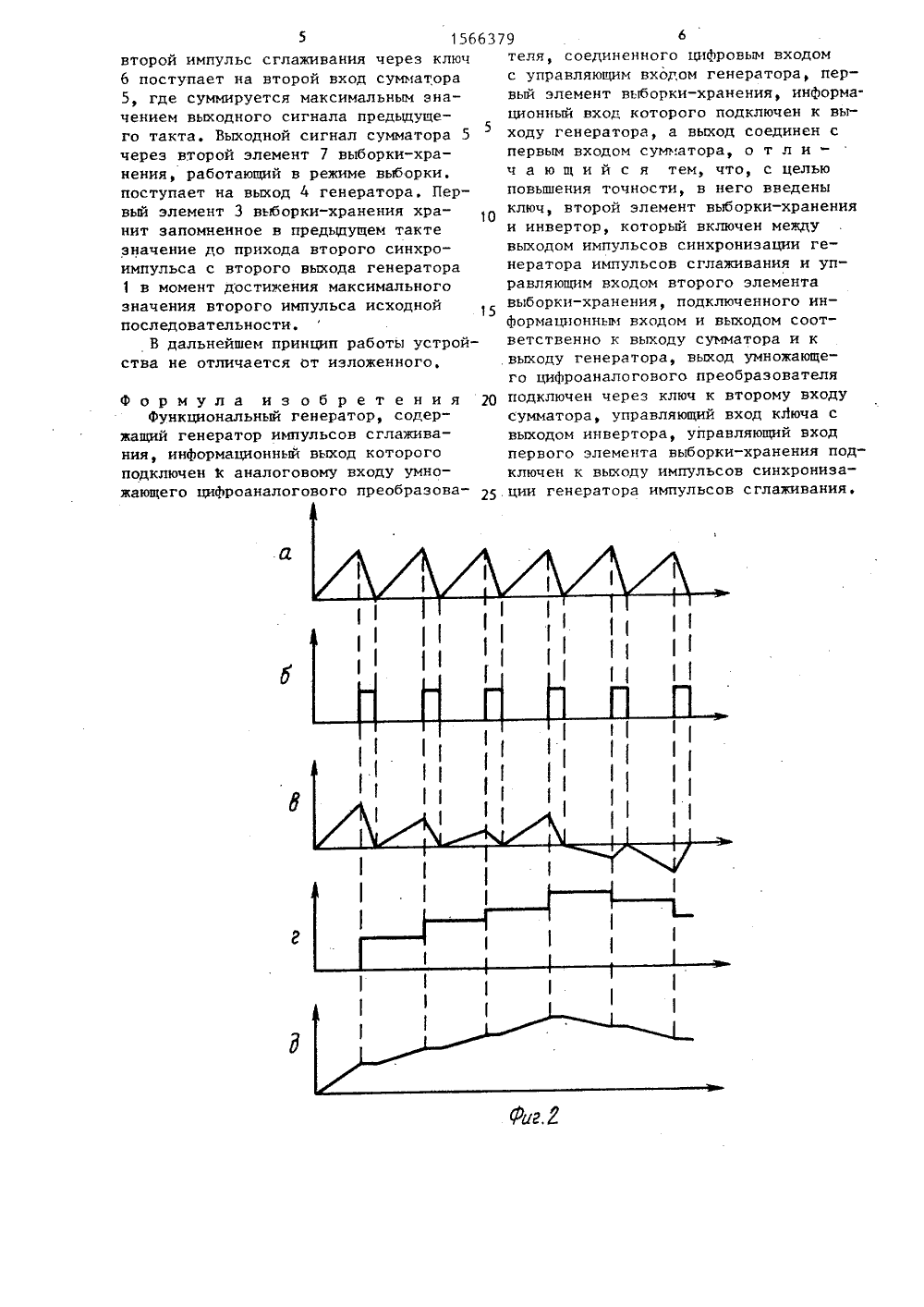

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 566379 А 1(51) 5 С 06 С 7/26 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССРОПИСАНИЕ ИЗОБРЕТЕНИЯН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к импульсной и вычислительной технике и можетбыть использовано для синтеза колебаний сложной формы, моделирования 2процессов в устройствах, требующих преобразования цифровых сигналов в аналоговые. Целью изобретения является повышение точности работы генератора. Функциональный генератор содержит генератор 1 импульсов сглаживания, умножающий цифроаналоговый преобразователь (УЦАП) 2, первый элемент выборки-хранения 3, выход 4, сумматор 5, ключ 6, второй элемент выборки хранения 7 и инвертор 8. Достижение поставленной цели обеспечено благодаря введению в устройство клю-, ча 6, второго элемента выборки-хранения 7 и инвертора 8, а также новым связям между составными элементами ге-нератора 2 ил Фго Изобретение относится к импульсной и вычислительной технике и может быть использовано для синтеза колебаний сложной Формы, моделирования процессов в устройствах, требующих преоб 5 разования цифровых сигналов в аналоговые.Целью изобретения является повышение точности работы генератора.На фиг.1 изображена структурная электрическая схема Функционального генератора; на фиг.2 - временные диаграммы сигналов на выходах основных блоков генератора.5Функциональный генератор (Фиг.1) содержит генератор 1 импульсов сглаживания, умножающий цифроаналоговый преобразователь (УЦАП) 2, первый элемент 3 выборки-хранения, выход 4, сумматор 5, ключ 6, второй элемент 7 выборки-хранения и инвертор 8, соединенные по приведенной схеме.,Функциональный генератор работает следующим образом. 25Генератор 1 вырабатывает на своем основном выходе исходную последовательность импульсов требуемой Формы и частоты (Фиг.2 а), которая поступает на аналоговый вход УЦАП 2, Последний осуществляет масштабирование и изменение полярности импульсов в соответствии с кодом разностей смежных узловых значений ординат восстанавливаемого сигнала (Фиг.2 в), подаваемым по шине данных от ЭАМ (не указана) на З 5 цифровой вход УЦАП 2. Масштаб времени (длительность тактов) определяется периодом следования импульсов с основного выхода генератора 1.При поступлении первого импульса с основного выхода генератора 1 на вход УЦАП 2 последний Формирует первый импульс сглаживания. При этом единичный Сигнал с выхода инвертора 8 устанавливает ключ 6 в состояние "Открыто". Сформированный импульс сглаживания с выхода УЦАП 2 через ключ 6 поступает на второй вход сум" матора 5. На первом входе сумматора5 присутствует сигнал с первого элемента 3 выборки-хранения, значение которого в первом текущем такте равно нулю. С выхода сумматора 5 сигнал, линейно нарастающий от нуля в начале такта до величины, равной разности 55 значений второй и первой ординат восстанавливаемого сигнала (значение первой ординаты сигнала принимается за нуль), через второй элемент выборки- хранения поступает на выход 4 генератора. Второй элемент 7 выборки-хранения, работая в режиме "Выборка", повторяет на выходе входной сигнал.В момент достижения максимального значения первого импульса исходной последовательности генератора 1 вырабатывает на своем втором выходе синхроимпульс (фиг.26), длительность которого определяется длительностью заднего Фронта импульса исходной последовательности генератора 1 вырабатывает на своем втором выходе синхроимпульс (фиг.26), длительность которого определяется длительностью заднего Фронта импульса исходной последовательности, Этот импульс поступает на вход инвертора 8 и управляющий вход первого элемента 3 выборки-хранения, по которому последний устанавливается в состояние "Выборка", а инвертор 8 переходит в состояние "О", При этом ключ 6 переходит в состояние Закрыто , а второй элемент выборки-хранения - в состояние "Хранение". При отключении ключа 6 на выходе сумматора 5 поддерживается значение уровня сигнала за счет разряда конденсатора (не указан), подключенного к второму входу сумматора 5, в течение времени, необходимого для переключения второго элемента 7 выборки-хранения в состояние "Хранение". Запомненное во втором элементе 7 выборки-хранения максимальное значение выходного сигнала поступает на выход 4 генератора и через первый элемент 3 выборки-хранения (работающий в режиме "Выборка" и повторяющий на выходе входной сигнал) ;а первый вход ,;умматора 5. На втором входе сумматора 5 сигнал равен нулю в течение времени, равного длительности импульса синхронизации.По окончании импульса синхронизации и поступлении второго импульса исходной последовательности с первого выхода генератора 1 инвертор 8 переходит в состояние "1", устанавливает ключ 6 в состояние "Открыто", а второй элемент 7 выборки-хранения - в состояние "Выборка", Первый элемент 3 выборки-хранения переходит в состояние Хранение, при этом на первом входе сумматора 5 присутствует максимальное значение выходного сигнала предыдущего такта. Сформированный5 15663второй импульс сглаживания через ключ6 поступает на второй вход сумматора5, где суммируется максимальным значением выходного сигнала предыдуцего такта. Выходной сигнал сумматора 5через второй элемент 7 выборки-хранения, работающий в режиме выборки,поступает на выход 4 генератора. Первый элемент 3 выборки-хранения хра 10нит запомненное в предыдущем тактезначение до прихода второго синхроимпульса с второго выхода генератора1 в момент достижения максимальногозначения второго импульса исходнойпоследовательности,В дальнейшем принцип работы устройства не отличается от изложенного. Формула из обретения 20Функциональный генератор, содержащий генератор импульсов сглаживания, информационный выход которого подключен к аналоговому входу умножающего цифроаналогового преобразова 79 6теля, соединенного цифровым входом с управляющим входом генератора, первый элемент выборки-хранения, информационный вход которого подключен к выходу генератора, а выход соединен с первым входом сумматора, о т л ич а ю щ и й с я тем, что, с целью повышения точности, в него введены ключ, второй элемент выборки-хранения и инвертор, который включен между выходом импульсов синхронизации генератора импульсов сглаживания и управляющим входом второго элемента выборки-хранения, подключенного информационным входом и выходом соответственно к выходу сумматора и к .выходу генератора, выход умножающего цифроаналогового преобразователя подключен через ключ к второму входу сумматора, управляющий вход кЛюча с выходом инвертора, управляющий вход первого элемента выборки-хранения подключен к выходу импульсов синхронизации генератора импульсов сглаживания.
