Датчик давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1566236
Автор: Алейников
Текст

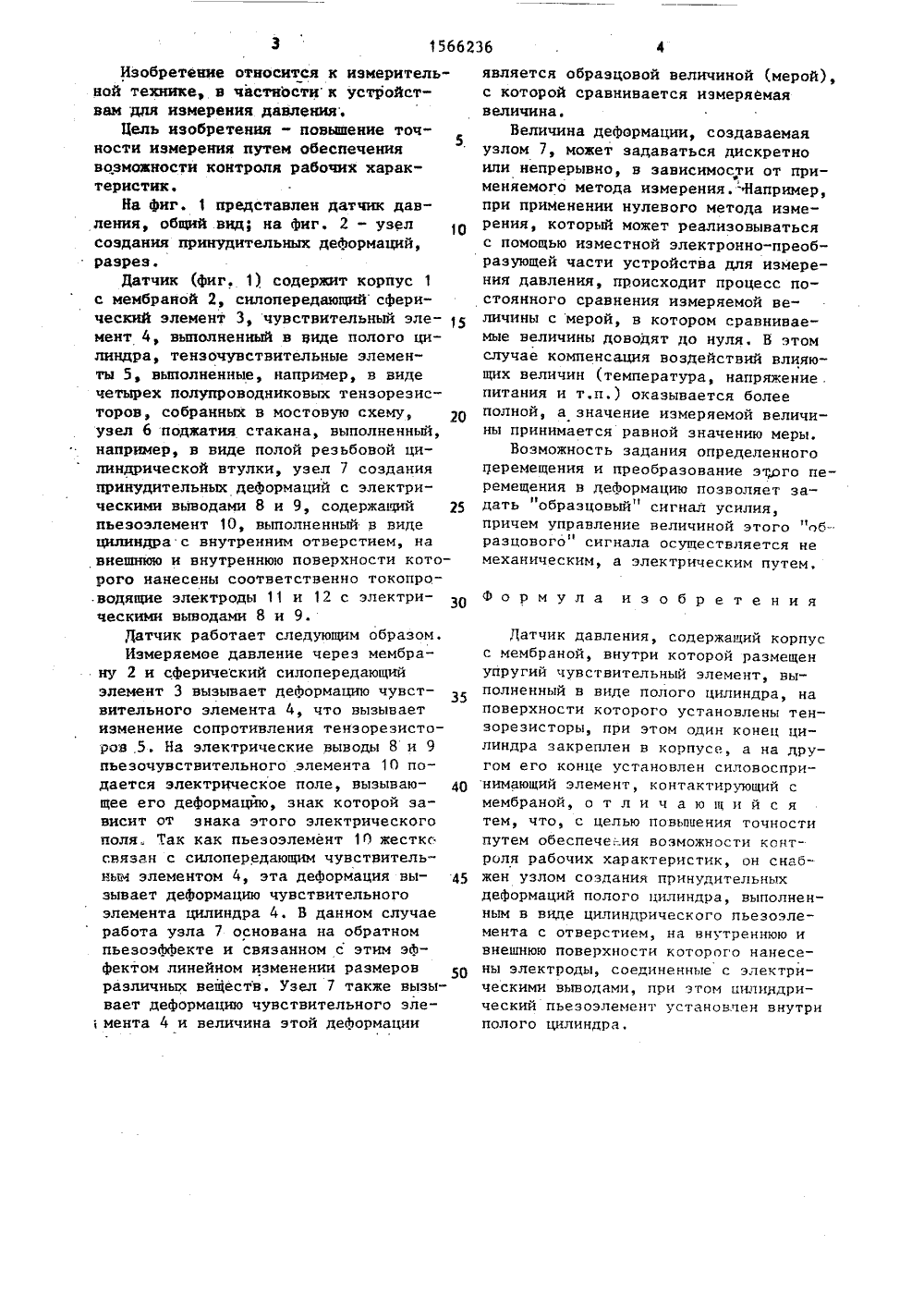

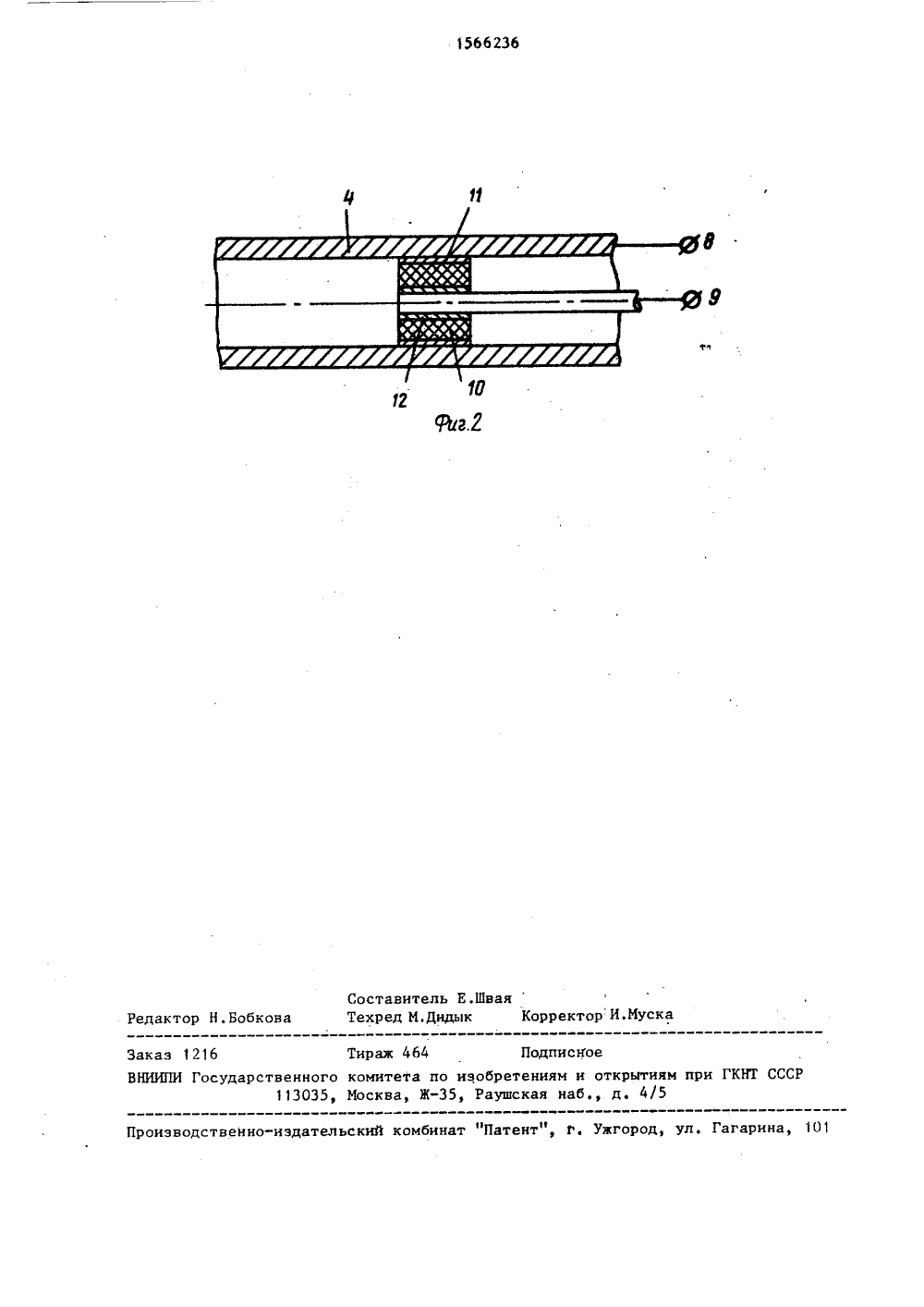

Изобретение относится к измерительной технике, в частяости к устройствам для измерения давления.Цель изобретения - повышение точности измерения путем обеспечения5, возможности контроля рабочих характеристик.На фиг, 1 представлен датчик давления, общий вид; на Фиг, 2 - узел создания принудительных деформаций, разрез.Датчик (фиг. 1) содержит корпус 1 с мембраной 2, силопередающий сферический элемент 3, чувствительный эле мент 4, выполненный в виде полого цилиндра, тензочувствительные элементы 5, выполненные, например, в виде четырех полупроводниковых тензорезисторов, собранных в мостовую схему, узел 6 поджатия стакана, выполненный, например, в виде полой резьбовой цилиндрической втулки, узел 7 создания принудительных деформаций с электрическими выводами 8 и 9, содержащий 25 пьезоэлемент 10, выполненный в виде цилиндра с внутренним отверстием, на внешнюю и внутреннюю поверхности которого нанесены соответственно токопроводящие электроды 11 и 12 с электрическими выводами 8 и 9.Датчик работает следующим образом,Измеряемое давление через мембрану 2 и сферический силопередающий элемент 3 вызывает деформацию чувствительного элемента 4, что вызывает изменение сопротивления тензорезисторов 5. На электрические выводы 8 и 9 пьезочувствительного элемента 10 подается электрическое поле, вызываю- що щее его деформацйю, знак которой зависит от знака этого электрического поля. Так как пьезоэлемент 10 жестко связан с силопередающим чувствительным элементом 4, эта деформация вы зывает деформацию чувствительного элемента цилиндра 4, В данном случае работа узла 7 основана на обратном пьезоэффекте и связанном с этим эфФектом линейном изменении размеров различных веществ. Узел 7 также вызывает деформацию чувствительного злемента 4 и величина этой деформации является образцовой величиной (мерой), с которой сравнивается измеряемая величина.Величина деформации, создаваемая узлом 7, может задаваться дискретно ипи непрерывно, в зависимости от применяемого метода измерения.-Например, при применении нулевого метода измерения, который может реализовываться с помощью изместной электронно-преобразующей части устройства для измерения давления, происходит процесс постоянного сравнения измеряемой величины с мерой, в котором сравниваемые величины доводят до нуля, В этом случае компенсация воздействий влияющих величин (температура, напряжение . питания и т.п.) оказывается более полной, а значение измеряемой величины принимается равной значению меры.Возможность задания определенного перемещения и преобразование эпрго перемещения в деформацию позволяет задать "образцовый" сигнал усилия, причем управление величиной этого "образцового" сигнала осуществляется не механическим, а электрическим путем,Формула изобретенияДатчик давления, содержащий корпус с мембраной, внутри которой размещен упругий чувствительный элемент, выполненный в виде полого цилиндра, на поверхности которого установлены тензорезисторы, при этом один конец цилиндра закреплен в корпусе, а на другом его конце установлен силовоспринимающий элемент, контактирующий с мембраной, о т л и ч а ю щ и й с я тем, что, с целью повьппения точности путем обеспечеьия возможности контроля рабочих характеристик, он снабжен узлом создания принудительных деформаций полого цилиндра, выполненным в виде цилиндрического пьезоэлемента с отверстием, на внутреннюю и внешнюю поверхности которого нанесены электроды, соединенные с электрическими выводами, при этом цилиндрический пьезоэлемент установлен внутри полого цилиндра.1566236 12 Составитель Е.ШваяТехред М.Дидык КорректорИ.Муска Редактор Н,Бобкова Заказ 1216 Тираж 464 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж"35, Раушская наб., д. 4)5 Производственно-издательский комбинат "Патент", г. ужгород, ул. Гагарина, 101
СмотретьЗаявка
4325156, 29.09.1987
СПЕЦИАЛЬНОЕ ОПЫТНОЕ ПРОЕКТНО-КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО СО ВАСХНИЛ
АЛЕЙНИКОВ АЛЕКСАНДР ФЕДОРОВИЧ
МПК / Метки
МПК: G01L 9/04
Опубликовано: 23.05.1990
