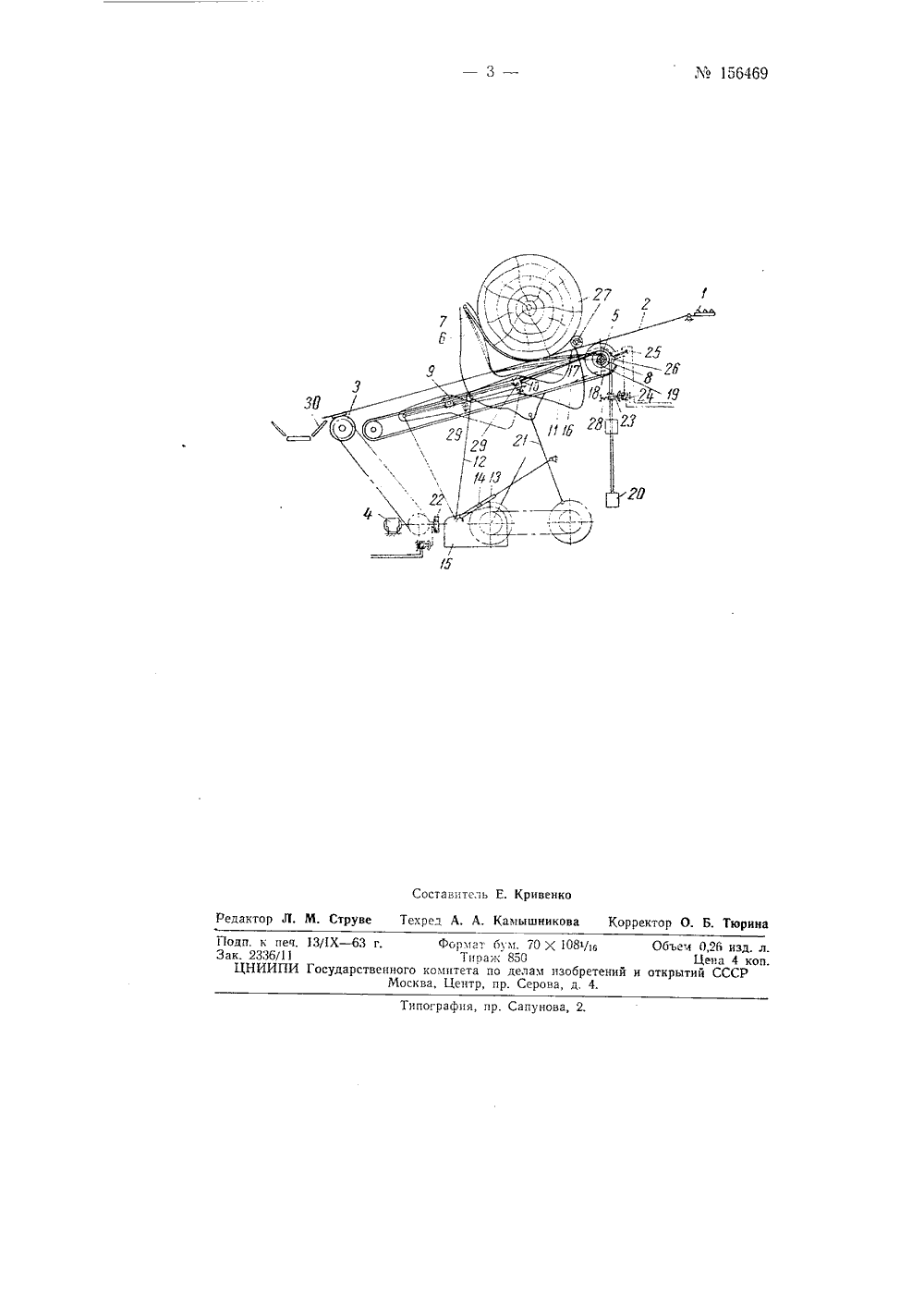

156469 Класс В 65 о; 81 е, 129СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯАОРОМУ СИДЕЕЛСТУ Подписная группа ЛВ 272К. А, ГлуховУСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РАЗДЕЛЕНИЯ И ПОШТУЧНОЙ ПОДАЧИ ПРЕДМЕТОВ ЦИЛИНДРИЧЕСКОЙФОРМЫ РАЗНОГО ДИАМЕТРАЗаявлено 10 июля 1961 г, за М 737982,127-11в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 15 за 1963 г.Известны устройства для автоматического разделения и поштучной подачи предметов цилиндрической формы разного диаметра, преимущественно бревен, к технологическому оборудовани 1 о, вкл 1 очающие в себя два синхронно работающих комплекта рабочих органов, установленных на наклонной плоскости, приводимой в колебательное движение. Каждый комплект состоит из поворотных держателя и отсекателя, соединенных рычажной системой с приводом.Особенность описываемого устройства состоит в том, что держатель снабжен тросом, один конец которого подсоединен к свободному концу держателя, а другой - к смонтированному на его оси блоку. Ось отсекателя перемещается в направляющих посредством уравновешенной контргрузом и связанной с осью держателя трособлочной системы, срабатывающей пои накатывании груза на трос держателя. Устройство такой конструкции обеспечивает разделение и подачу цилиндрических предметов с большим диапазоном диаметров, независимо от порядка их чередования,На чертеже схематически изображено описываемое устройство, внд сбоку.На выходе бревнотаски 1 шарнирно монтируется наклонная плоскость 2, свободный конец которой опирается на эксцентрик 3, приводимый во вращательное движение от электродвигателя 4. Под наклонной плоскостью на оси б устанавливается поворотный держатель 6. К свободному концу держателя крепится трос 7, другой конец троса соединен с блоком 8, неподвижно посаженным на ось 5. В,направляющих 9 перемещается ось 10 отсекателя 11, сочлененного тягой 12 с кулисой 13.М 156469Камень 14 кулисы приводится во вращение от электродвигателя 4 через редуктор 15. Ось отсекателя соединяется с одной стороны с тросом 16, а с другой стороны с тросом 17. Другой конец троса 16 крепится к блоку 18, установленному посредством шпонки на оси 5, а конец троса 17 огибает свободно посаженный на ось 5 блок 19 и уравновешивающий груз 20.Держатель приводится в колебательное движение посредством кривошипно-шатунного механизма 21 от электродвигателя 4 через редуктор 15, который включается в работу электромагнитной муфтой 22. Стопорение и освобождение троса 17 от оси отсекателя обеспечивается замком 23, электромагнит 24 которого управляется переключателем 25, взаимодействующим с кулачком 26 держателя.Для отсекания одного бревна 27 кривошипно-шатунный и кулисный механизмы делают один оборот, после чего электромагнитная муфта привода отключается. Опускаясь, держатель пропускает бревно, Одновременна правый конец отсекателя поднимается и задерживает следующее бревно. В этом случае замок 23 удерживает отсекатель от сдвига по направляющим влево. При возвращении держателя в верхнее положение его кулачок воздействует на переключатель 25 и выключает электромагнит 24, а пружина 28 воздействует на замок и освобождает трос 17. Возвращаясь в первоначальное положение, отсекатель пропускает следующее бревно до соприкосновения с тросом 7,При поступлении бревна меньшего диаметра трос 7 удлиняется и поворачивает блоки 8 и 18. Одновременно ось отсекателя перемещается влево и отсекатель отделяет одно бревно. Необходимый ход оси отсекателя обеспечивается соответствующим соотношением диаметров блоков 8 и 18.При сортировке бревен по диаметрам конечные выключатели 29 включают соответствующие подающие транспортеры 30.Предмет изобретенияУстройство для автоматического разделения и поштучной подачи предметов цилиндрической формы разного диаметра, преимущественно бревен, к технологическому оборудованию, включающее в себя два синхронно работающих комплекта рабочих органов, монтируемых на наклонной плоскости, приводимой в колебательное движение, каждый из которых состоит из поворотных на осях держателя и отсекателя, соединенных с приводом посредством рычажной системы, о т л и ч а ющееся тем, что, с целью разделения и подачи предметов с большим диапазоном диаметров и независимо от порядка чередования их по диаметру, держатель снабжен тросом, один конец которого укреплен к свободному концу держателя, другой - к смонтированному на его оси блоку, а ось отсекателя выполнена подвижной в направляющих посредством связанной с осью держателя уравновешенной контргрузом трособлочной системы, действующей при накатывании груза на трос держателя.15 б 4 б 9 Составитель Е. Кривенко М. Ст Текрел А. А. Камышникова Корректор О. Б. Тюрина едакт 3 г. Формат б Тираж ственного комитета по Москва, Центр, п
