Приспособление для соединения различных предметов при помощи тросов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

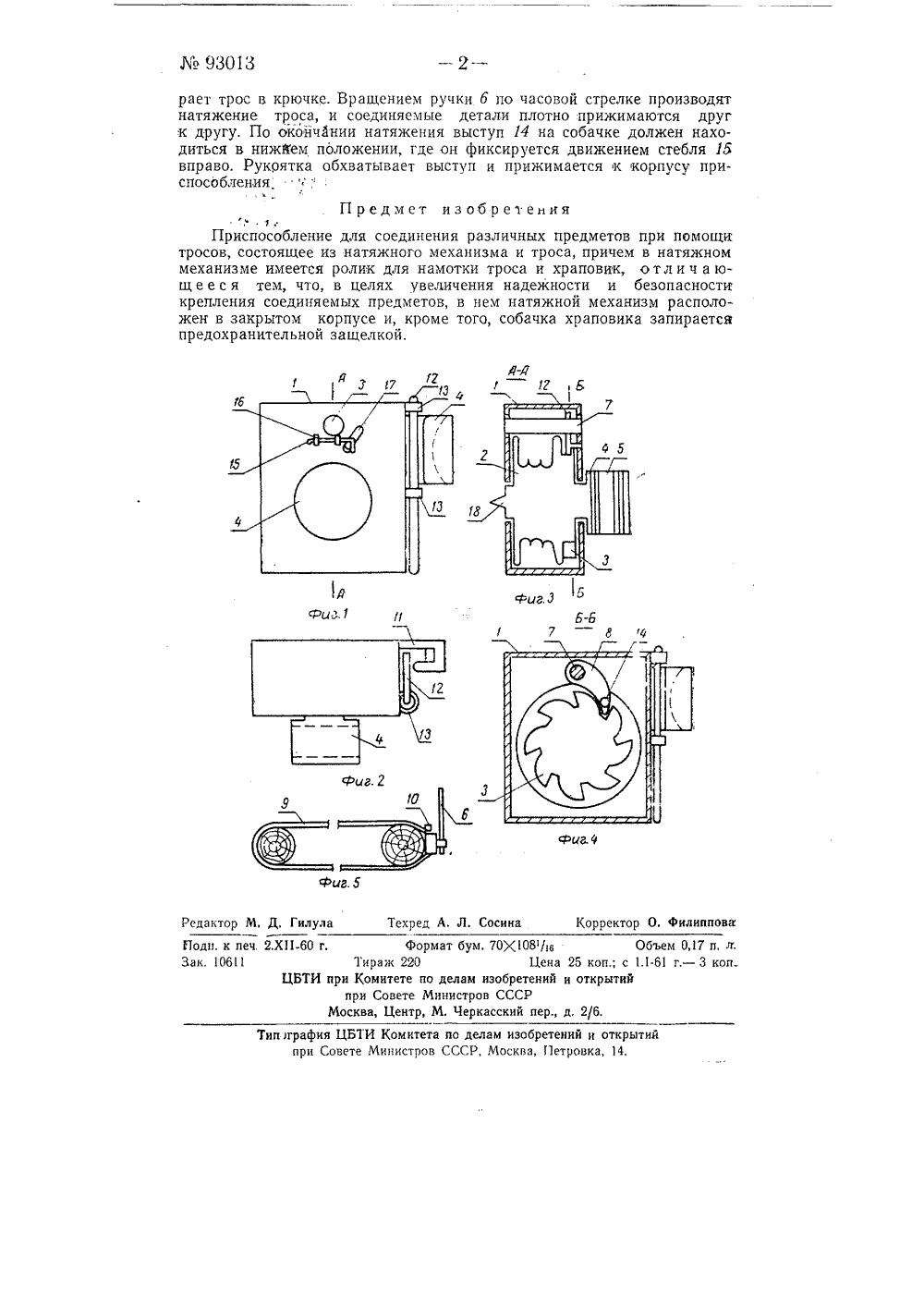

ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕ ЬСТВ Г. Э нгольд и Н. Г, Лапш ПРИСПОСОБЛЕНИЕ ДЛЯ СОЕДИНЕНИЯ РАЗЛИЧНЫХ ПРЕДМЕТОВ ПРИ ПОМОЩИ ТРОСОВ Заявлено 26 января 1951 г. за М 442075 в Гостехнику СССРИзвестны приспособления для соединения различных предметов при помощи тросов; состоящие из натяжного механизма и троса, наматываемого на ролик с храповиком.Предлагаемое приспособление имеет целью увеличить надежность и безопасность крепления соединяемых предметов. Для этого натяжной механизм располагается в закрытом корпусе и собачка храповика запирается предохранительной защелкой.На фиг. 1 схематически изображено предлагаемое приспособление, вид сбоку; на фиг,2 - то же, вид сверху; на фиг. 3 - разрез по А-А на фиг. 1; на фиг, 4 - разрез по Б-Б на фиг, 3; на фиг. 5 - установка приспособления во время соединения предметов.В закрытом корпусе 1 (фиг. 3) расположен ролик 2 с храповиком 8. Ролик 2 снабжен хвостовиком 4 с отверстием 5 для приводной ручки б. На оси 7 (фиг. 4) наглухо закреплена собачка 8, предохраняющая барабан от вращения в ооратную сторону. Соединение предметов осуществляется при помощи троса 9, одним концом заделанного в ролике 2 иоканчивающегося на другом конце постоянной петлей 10, надеваемой на крючок 11 (фиг. 2) корпуса 1. Для предотвращения соскакивания троса с крючка 11 имеется предохранитель 12, передвигающийся вверх и вниз в кольцах 18. На собачке 8 (фиг. 4) расположен цилиндри. ческий выступ 14, выходящий через отверстие 17 в корпусе 1 за наружную поверхность корпуса. Для фиксирования положения собачки служит стебель 15 (фиг. 1) с рукояткой, передвигающийся в кольцах 1 б.Легкими ударами по хвостовику 4 фиксируется с помощью остроконечного выступа 18 положение приспособления при соединении деревянных деталей,Перед соединением деталей стебель 1 б отводится в крайнее левое ожение, предохранитель 12 выдвигается вверх, свободным концом са с петлей обхватываются соединяемые элементы и петля надеваетна крючок 11, после чего предохранитель 12 опускается вниз и запиполтрося93013 рает трос в крючке. Вращением ручки б по часовой стрелке производят натяжение троса, и соединяемые детали плотно прижимаются друг к другу. По окончании натяжения выступ 14 на собачке должен находиться в нижнем положении, где он фиксируется движением стебля 1 вправо. Рукоятка обхватывает выступ и прижимается к корпусу при- способления Предмет из обр е 1 енияю:Приспособление для соединения различных предметов при помоще тросов, состоящее из натяжного механизма и троса, причем в натяжном механизме имеется ролик для намотки троса и храповик, отл и ч а ющ е е с я тем, что, в целях увеличения надежности и безопасности крепления соединяемых предметов, в нем натяжной механизм расположен в закрытом корпусе и, кроме того, собачка храповика запирается предохранительной защелкой. Фиг,д4Б-Б Фиг. 5 Техред А. Л. Сосина Корректор О, филиппова Редактор М, Д, Гилула Нодн, к печ. 2.Х 1-60 гЗак. 10611 Формат бум. 70)(108/ы Объем 0,17 и, л.Тираж 220 Цена 25 коп.; с 1.1-61 г. - 3 коп.ЦБТИ при Комитете по делам изобретений и открытийпри Совете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/6. Тип графия ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
442075, 26.01.1951
Лапшин Н. Г, Файнгольд Г. Э
МПК / Метки
МПК: B25B 25/00, B65B 13/02
Метки: помощи, предметов, различных, соединения, тросов
Опубликовано: 01.01.1951
