Устройство для определения расстояния до электропроводящего объекта

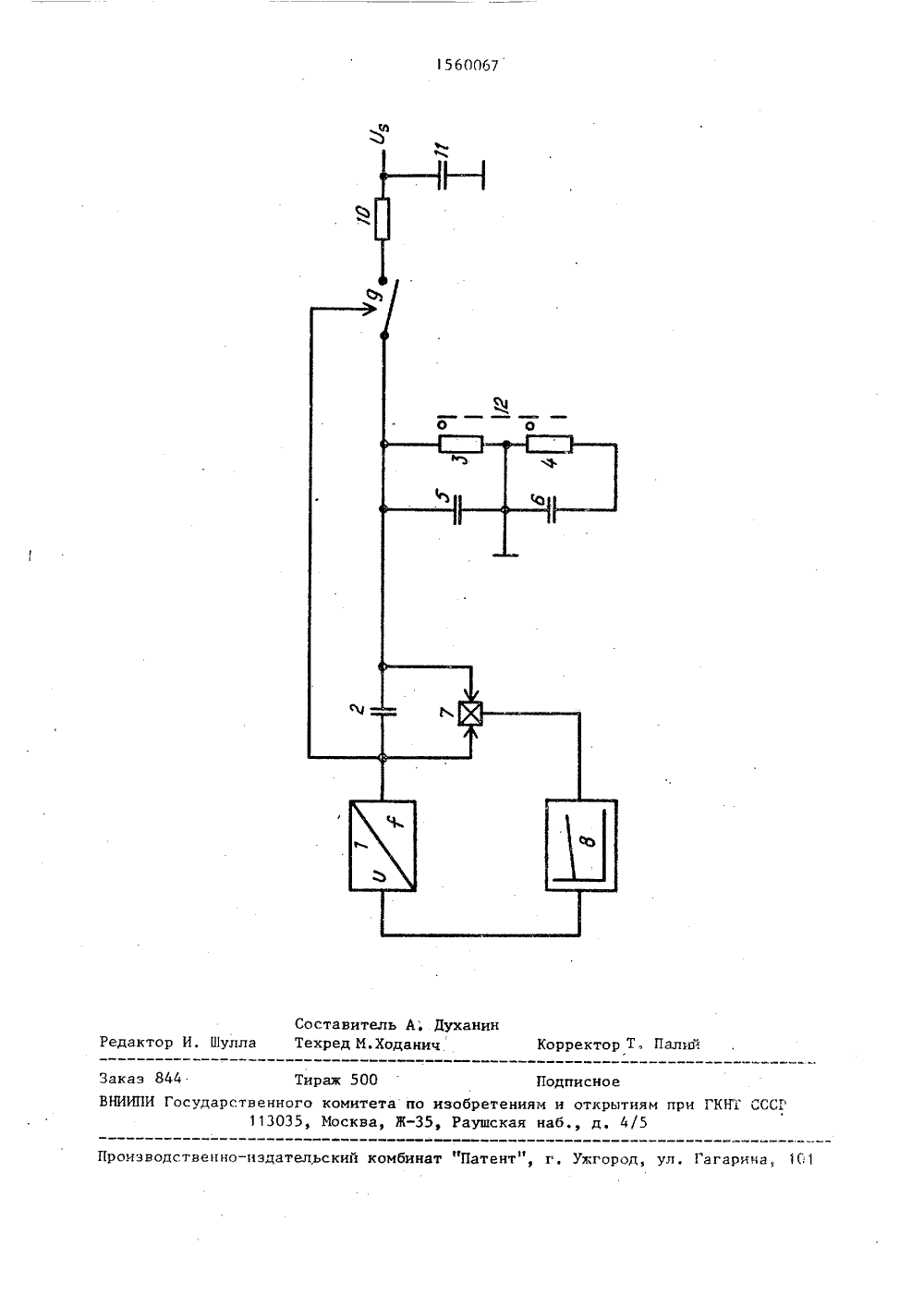

ьмут (РЕ ) етельство СС 7/14, 961, ОПРЕДЕЛЕНИЯ ОПРОВОДЯЩЕ ГО ится к из тот л я расстобъекта ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ(76) Юрген Майнс, Хеи Герхард Хольцингер(54) УСТРОЙСТВО ДЛЯРАССТОЯНИЯ ДО ЭЛЕКТРОБЪЕКТА(57) Изобретение отн Изобретение относится к измерительной технике и может быть использовано при контроле расстояния до различных объектов,. Целью изобретения является повы-. шение точности и надежности измерения расстояния до реактивной шины магнитной подвески. транспортных средств за счет использования более точной и помехоустойчивой схемы обработки сигналов токовихревого преобразователя, выполненного в виде катушек взаимоиндуктивности.На чертеже изображена блок-схема устройства для определения расстояния до электропроводящего объекта.Блок-схема устройства содержит генератор 1 переменного тока, к выходу которого через конденсатор 2 подключены катушки 3 и 4 взаимоиндуктив 8056 ОО 67 АЗ тельной технике. Цель изобретенияповышение точности и надежности измерения расстояния до электропроводящего объектаТоковихревое взаимодействие с ним катушек индуктивности,включенных на выходе генератора переменного тока, вызывает определенныйзависимьй от расстояния до указанного объекта, уровень сигнала, которыйфиксируется синхронным детектором.Одновременно под действием умножителя и регулятора частоты изменяется:частота генератора переменного токатак, что компенсируются реактивныевносимые компоненты в катушки взаимоиндуктивности. 1 з,п, ф-лы, 1 ил. ности, намотанные встречно, параллельно с этими катушками включены конден- вМ саторы 5 и 6Указанные катушки функционируют в режиме токовихревого пре- вр образователя. Параллельно конденсато- ив ру 2 подключен своими входами умно-ффф житель 7, между выходом которого и ф управляющим входом генератора 1 включен регулятор 8 частоты. С катушками фф 4 3 и 4 соединен синхронный детектор9, управляющим входом связанный свыходом генератора 1. На выходе этого детектора включен резистивно-ем- Зюга костный фильтр 10,11. Через эфильтр включаются соответствующиеиндикаторы (регистраторы) сигна ов(не показаны)Устройство для определенияния до электропроводящего оработает следующим образом.При взаимодействии катушек 3 и 4взаимоиндуктивности с электропроводящим объектом 12, например реактивной шиной магнитной подвески, в этикатушки вносятся активные и реактивные компоненты. Значения их зависятот расстояния до указанного объекта,Таким образом, и уровень сигналана катушках 3 и 4 (ток через них )зависит от этого расстояния. Поэтомупри Изменении расстояния до указанного объекта изменяются амплитуды и фазы сигналов на конденсаторе 2, контролируемые умножителем 7, выходноенапряжение которого является функцией указанных амплитуд и фаз сигналов.Это напряжение с выхода умножителя 7через регулятор 8 частоты передаетсяна управляющий вход генератораФункция передачи сигнала черезрегулятор выбрана таким образом, чточастота генератора 1 изменяется так,что компенсируются вносимые реактивные компоненты в катушку 3 и 4 взаимоиндуктивности, Сигнал с катушек детектируется синхронным детектором 9и с выхода его поступает через ре.зистивно-емкостный фильтр 10,11 насоответствующий индикатор или регистратор,Встречная намотка катушек взаимоиндуктивности способствует значительному снижению влияния внешних помех,а также паразитных емкостей между катушками и взаимодействующим с нимиобъектом контроля. Это повышает надежность и точность измерения так же, как и автоматическая компенсация вносимых реактивных компонент в катушки взаимоиндуктивности.Ф о р м у л а изобретенияУстройство для определениярасстояния до электропроводящего объекта, содержащее источник возбуждения, соединенные с его выходом катушки взаимоиндуктивности и соединенный с ними индикатор сигналов, о т л и - ч а ю щ е е с я тем, что, с целью повышения точности и надежности измерения расстояния до реактивной шины магнитной подвески, устройство снабжено конденсаторами, подключенными параллельно или последовательно7 с катушками взаиминдуктивности, ис точник возбуждения выполнен в виде генератора переменного тока, подключенного к его выходу конденса- -25 тора, параллельно подключенного к нему входами умножителя и регулятора частоты, включенного между выходом умножителя и управляющим входом генератора переменного тока, а индикатор сигналов выполнен в виде синхронного детектора с подключенным к его выходу резистивно-емксстным фильтром;2. Устройство по п.1, о т л и ч а -ю щ е е с я тем, что катушки взаимоиндуктивности намотаны попарно- встречно.1560067Составитель А; ДуханинРедактор И. Шулла Техред И.Ходанич. Корректор Т. Палю Заказ 844 Тираж 500Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
