Калибратор фазы

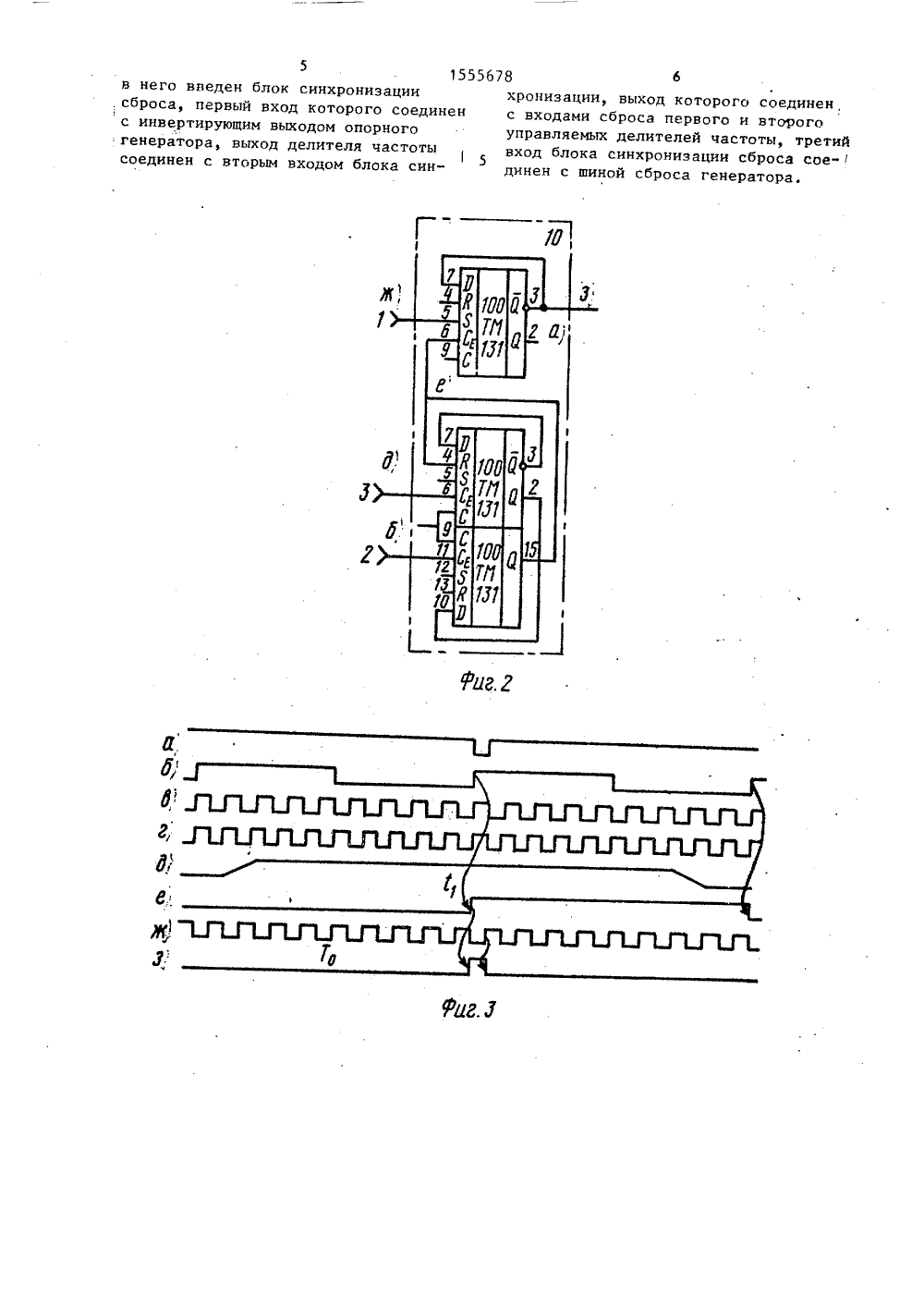

(51) 5 К 25 00 ИСАНИЕ ИЗОБРЕТЕНИЯ СВИДЕТЕЛЬСТВУ ВТОРСК автоматизирован и радиоэлектроСу СР(71) Томский институтных систем управленияники(57) Изобретение относится к импульсной технике, Целью изобретения является повьппение точности калиброваниявременных интервалов между импульсами на выходных шинах путем устранениянеоднозначности сброса управляемыхделителей частоты. Цель достигаетсявведением блока 10 синхронизации сброса. Кроме того, калибратор фазы содержит опорный генератор 1, делитель2 частоты, фазовый детектор 3, подстраиваемый генератор 4, смеситель 5,управляемые делители 6 и 7 частоты,формирователи 8 и 9 импульсов. 3 ил.,Изобретение относится к импульсной технике, может быть использованодля поверки фазовой и временной погрешностей измерителей временного ин 5тервала и является усовершенствованием известного калибратора по авт.св.Р 1041950,Целью изобретения является повышение точности калибрования временных интервалов между импульсами навыходных шинах путем устранения неоднозначности сброса управляемых делителей частоты,На фиг, 1 приведена блок-схема калибратора Фазы; на фиг, 2 - блок синхронизации сброса; на фиг, 3 - диа-.граммы сигналов блока синхронизациисброса,Калибратор Фазы (фиг. 1) содеРжит 20опорный генератор 1, делитель 2 частоты, фазовый детектор 3, подстраиваемый генератор 4, смеситель 5, управляемые делители 6 и 7 частоты, формирователи 8 и 9 импульсов, блок 10 25синхронизации сброса.Прямой выход опорного генератора 1соединен с сигнальным входом управляемого делителя 6 частоты, с первымвходом смесителя 5 и входом делителя 2 частоты, выход последнего соединен с вторым входом блока 10 и первымвходом Фазового детектора 3, выходкоторого соединен с входом подстраиваемого генератора 4, выход последнего соединен с вторым входом смесите 35ля 5 и сигнальным входом управляемогоделителя 7 частоты, вход сброса кото-рого соединен с входом сброса управляемого делителя 6 частоты и выходомблока 10, первый вход которого соединен с инвертирующим выходом генератора 1, третий вход блока 10 соединенс шиной сброса, выход делителя 6 через формирователь 8 соединен с первойвыходной шиной калибратора, втораявыходная шина которого через формирователь 9 соединена с выходом делителя 7, вход управления последнего соединен с второй шиной управления калибратора, первая шина управления которого соединена с входом управления. делителя 6,Калибратор Фазы работает следующимобразом,Опорное напряжение с частотой Кс прямого выхода генератора 1 поступает на входы делителей 2 и 6 частоты и смесителя 5, на второй вход которого поступает сигнал с частотой Гс выхода подстраиваемого генератора 4,Кольцо ФАПЧ по вторичным биениям, состоящее из делителя 2, фазового детектора 3, подстраиваемого генерато-ра 4 и смесителя 5, трансформируетчастоту опорного генератора 1 Го,.на величину промежуточной Йц =Гог /1,где И - коэффициент деления делителя2 частоты, так что подстраиваемый генератор 4 имеет на выходе сигнал частотой Й . Й .Й Е рцЭтот сигнал и сигнал опорной частоты (фиг. Зв) делятся управляемымиделителями 6 и 7 (фиг. За,б) частотына разные коэффициенты деления так,что на входе формирователей 8 и 9 импульсов и на выходе устройства формируется временной сдвиг с с погрешностью + Т . Эта погрешность устраняется при условии начала циклов деления управляемых делителей 6 и 7 в момент совпадения Фронтов импульсов ихвходных сигналов (Фиг, Зб,е,з). Этотмомент определен, так как частотаподстраиваемого генератора 4 синхронизируется частотой опорного генератора 1 и повторяется через М импульсов опорного генератора 1 или через0+1 импульсов подстраиваемого генератора 4,Момент , определяет блок 10 синхронизации сброса и вырабатывает импульс сброса, который подается на входы сброса управляемых делителей 6 и 7частоты и синхронизирует их работу,Блок 10 (Фиг, 2) может быть реализован на трех 0-триггерах. На первыйвход подается инвертированный опорный .сигнал с генератора 1 (фиг. Зж), навторой вход подается сигнал с делителя 2 частоты (фиг. Зб) и на третийвход сигнал сброса (фиг,Зд).На выходе блока 10 в момент времени С вырабатывается импульс сброса(фиг. Зз), который засинхронизируетработу управляемых делителей 6 и 7частоты, тем самым повышается точность калибровки временного интервала,Формула из обретенияКалибратор фазы по авт,св,Р 1041950, о т, л и ч а ю щ и й с ятем, что, с целью повьппения точностикалибрования временных интерваловмежду импульсами на выходных шинах, 1555678в него введен блок синхронизации. сброса, первый вход которого соединенс инвертирующим выходом опорногогенератора, выход делителя частотысоединен с вторым входом блока син 5 хронизации, выход которого соединен,с входами сброса первого и второгоуправляемых делителей частоты, третийвход блока синхронизации сброса сое-динен с шиной сброса генератора.
