Способ испытаний материалов на изнашивание

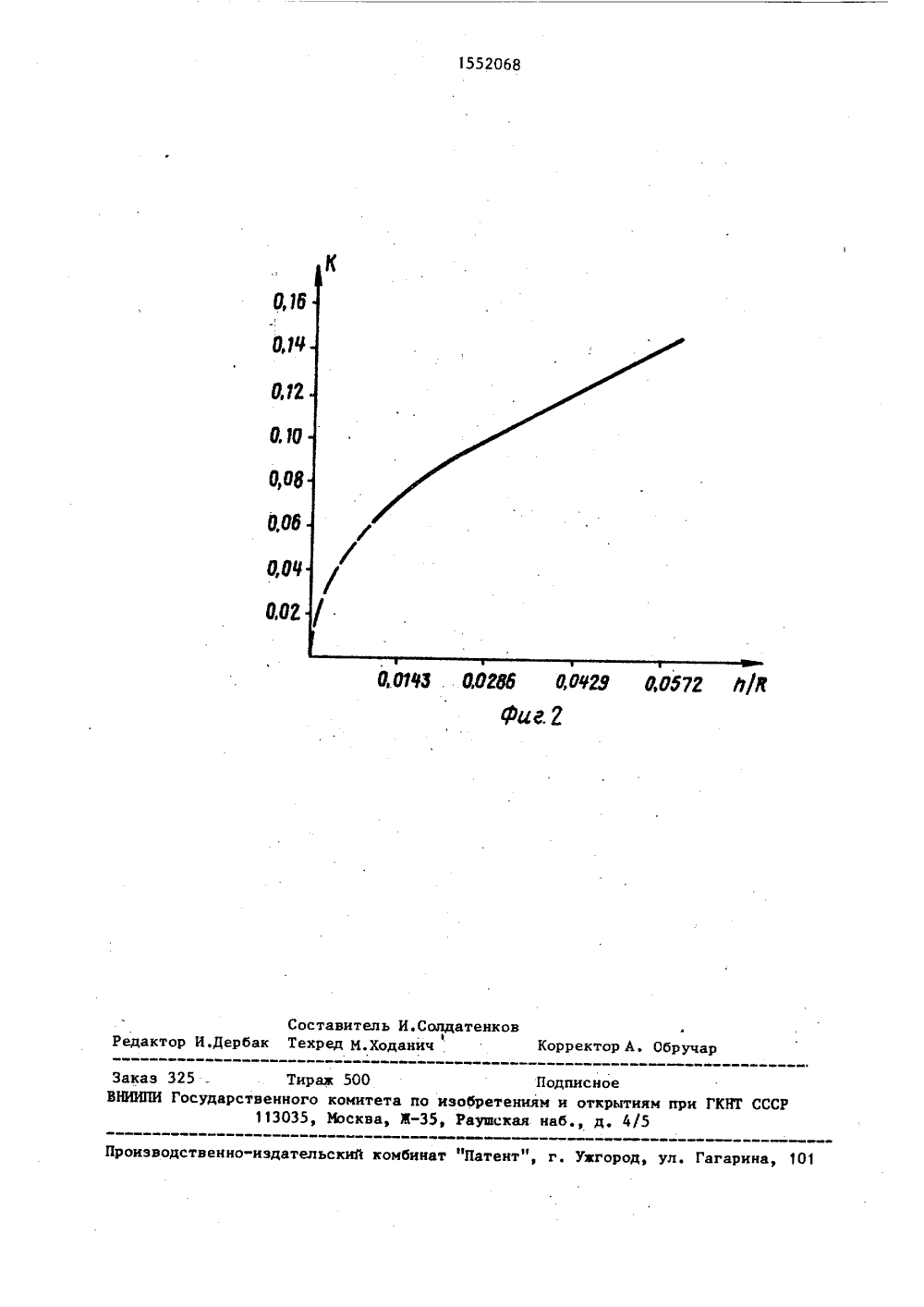

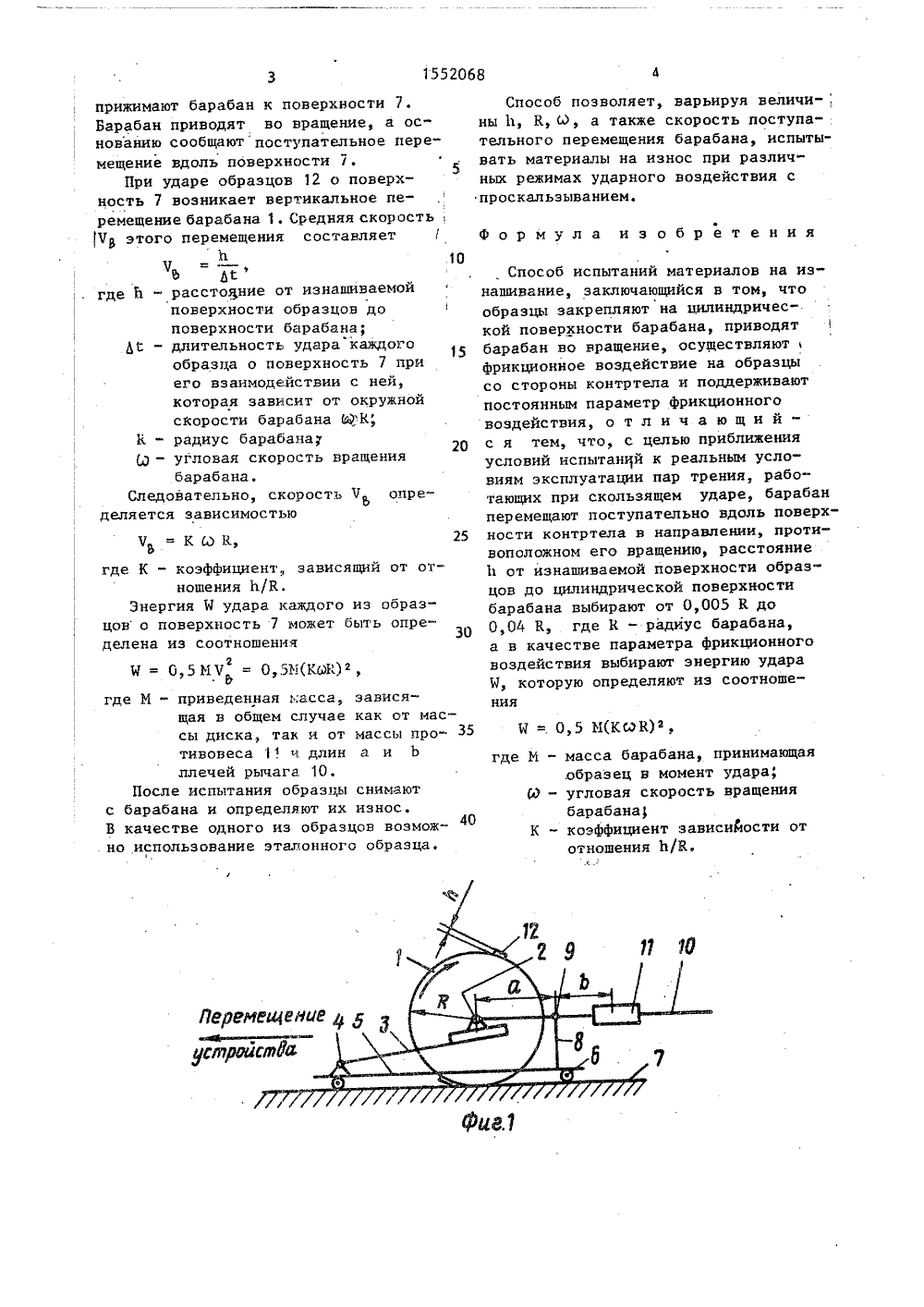

СОЮЗ СОВЕТСКИХОаеееееееечежРЕСПУБЛИК 51)5 С 3 56 ИСАНИЕ ИЗОБРЕТЕНИЯОРСКОМУ СВИДЕТЕЛЬСТВУ вательдких мет рошничен С.Н.Прим тво СССР 1957,ЕРИАЛОВ Нбо Изобрете гии и может определения лов при.уда е относится кыть испольэова иболозносостоикости о-абразивном и матерна нашиваЦелью изобретенижение условий испытусловиям эксплуатациработающих при сколсчет учета динамичеч вляется при нии к реальными пар трения,зящем ударе, заких факторов взаеее хс ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ИСПЫТАНИЙ МАТИЗНАШИВАНИЕ(57) Изобретение относится имодеиствия.На фиг.1 изображена схема испытаний; на фиг,2 - эмпирическая зависимость коэффициента К от отношенияь/к Определяющим фактором износа парения, работающих в условиях ударо-абразивного изнашивания, являетинамика взаимодействия изнашивающия поверхностей, Одну из важнейшихарактеристик этого взаимодействияоставляет энергия удара,8015520 8 логии. Целью изобретения является приближение условий испытаний к реальным условиям эксплуатации пар трения, работающих при скользящем ударе, за счет учета динамических факторов взаимодействия. Образцы закрепляют на барабане, который приводят во вращение. Осуществляют фрикционное взаимодействие образцов с. контртелом. В качестве параметра взаимодействия .выбирают энергию удара образцов с1 контртелом. Способ позволяетиспытывать материалы на износ при различных режимах ударного воздействия с проскальзыванием. 2.,ил. Устроиство реализующее предлагаемый способ (фиг.1) состоит из барабана 1, размещенного на валу 2, который через редуктор связан с электродвигателем (не показан). Вал 2 эа- Я креплен в подшипниках на платформе фЧ 3, которая через шарнир 4 соединена Я с основанием 5. Основание 5 с помощью 11 катков 6 опирается на изнашивающую поверхность .(контртело) 7. На основа-нии 5 закреплена стойка 8 с шарниром 9, который является осью вращения двухплечего рычага 10. Одним пле чом рычаг соединен через шарнир с платформой 3, а другим - с противовесом 11. На цилиндрической поверхности барабана 1 закреплены образ- ффффф цы 12.Способ осуществляют следующим образом.На барабан 1 устанавливают образцы 12 и с и польэбванием противовеса1552068 И =, 0,5 М(киК)з,СЛ 7 прижимают барабан к поверхности 7.Барабан приводят во вращение, а основанию сообщают поступательное перемещение вдоль поверхности (.5При ударе образцов 12 о поверхность 7 возникает вертикальное перемещение барабана 1. Средняя скоростьЧ этого перемещения составляет /Ь 10ЧЬгде Ь - расстояние от изнашиваемойповерхности образцов доповерхности барабана;- длительность удара каждогообразца о поверхность 7 приего взаимодействии с ней,которая зависит от окружнойскорости барабана ЬК,К - радиус барабанау20Я - угловая скорость вращениябарабана,Следовательно, скорость Ч определяется зависимостью Ч =КИК, 25Ьгде К - коэффициент зависящий от отношения Ь/К,Энергия И удара каждого из образцов о поверхность 7 может быть определена из соотношенияЪЕ = 0,5 И.Ч = 0,5 И(КЯК)г где М - приведенная касса, зависящая в общем случае как от массы диска, так и от массы про- З 5тивовеса 1 ч длин а и Ьплечей рычага 10.После испытания образцы снимают с барабана и определяют их износ. В качестве одного из образцов возмож 40 но использование эталонного образца. Способ позволяет, варьируя величи"ны 1, К, Я, а также скорость поступательного перемещения барабана, испытывать материалы на износ при различных режимах ударного воздействия с проскальзыванием. Формула изобретения Способ испытаний материалов на изнашивание, заключающийся в том, что образцы закрепляют на цилиндрической поверхности барабана, приводят барабан во вращение, осуществляютфрикционное воздействие на образцы со стороны контртела и поддерживают постоянным параметр фрикционногон воздействия, о т л и ч а ю щ и и - с я тем, что, с целью приближения условий испытаний к реальным условиям эксплуатации пар трения, работающих при скользящем ударе, барабан перемещают поступательно вдоль поверхности контртела в направлении, противоположном его вращению, расстояние Ь от изнашиваемой поверхности образцов до цилиндрической поверхности барабана выбирают от 0,005 К до 0,04 К, где К - радиус барабана, а в качестве параметра фрикционного воздействия выбирают энергию удара И, которую определяют из соотноше" ния где М - масса барабана, принимающая,образец в момент удара,И - угловая скорость вращениябарабанаК - коэФфициент зависимости ототношения Ь/К.552068 0.) ааог д/ю ООФ 0,.07 Составитель И.Солдатенко1Редактор И.Дербак Техред М.Ходанич орректор А. Обруч Тираж 500венного комитета по изобретения113035, Иосква, 3-35, Раушская ЗаказВНИИПИ КНТ СССР оизводственно-издательский комбинат "Патент", г. Уагород, ул. Гагарина 25Государ 0,)б фЯ Под м и писное открытиям , д. 4/5
