Устройство для испытания гибких образцов на растяжение

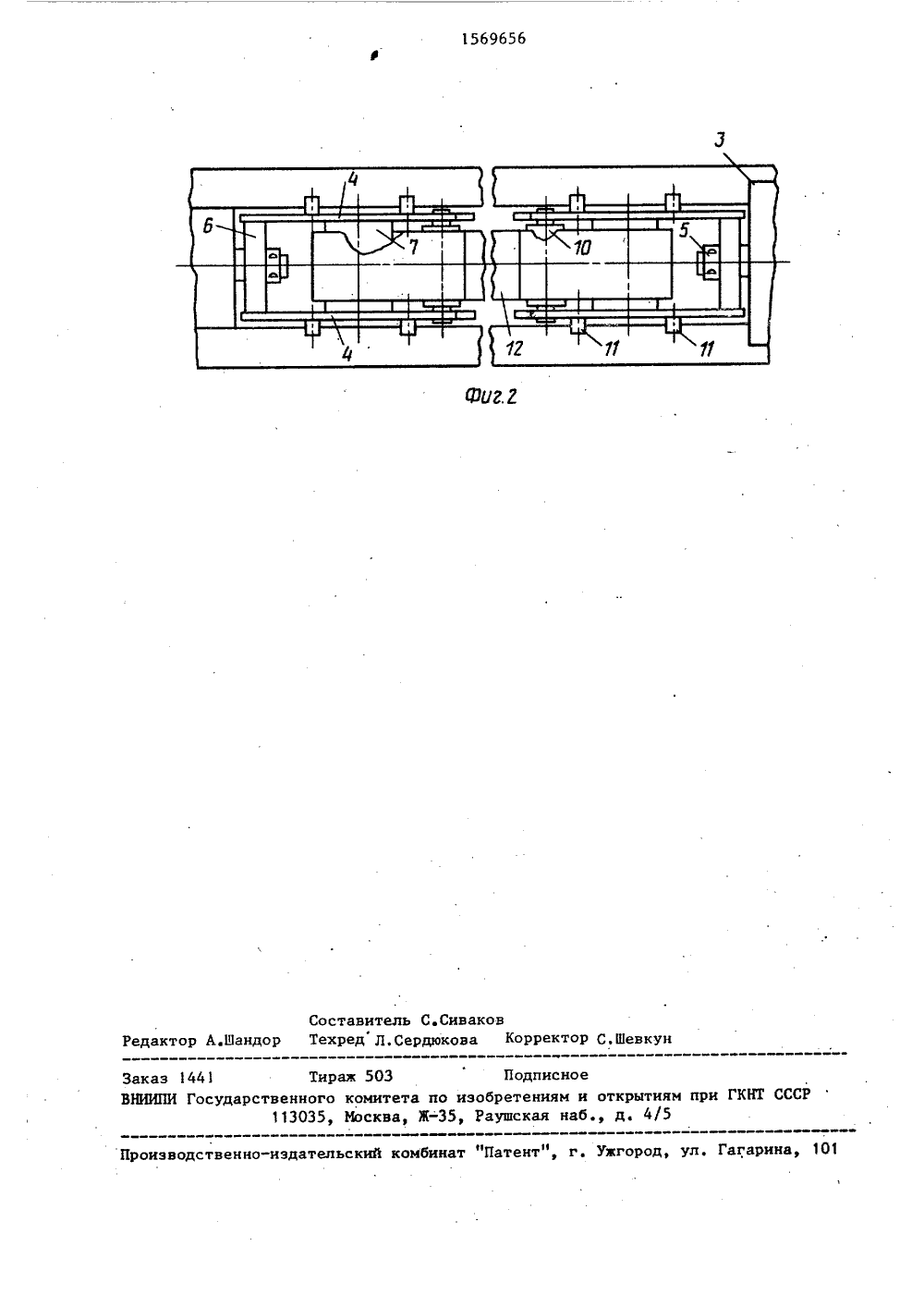

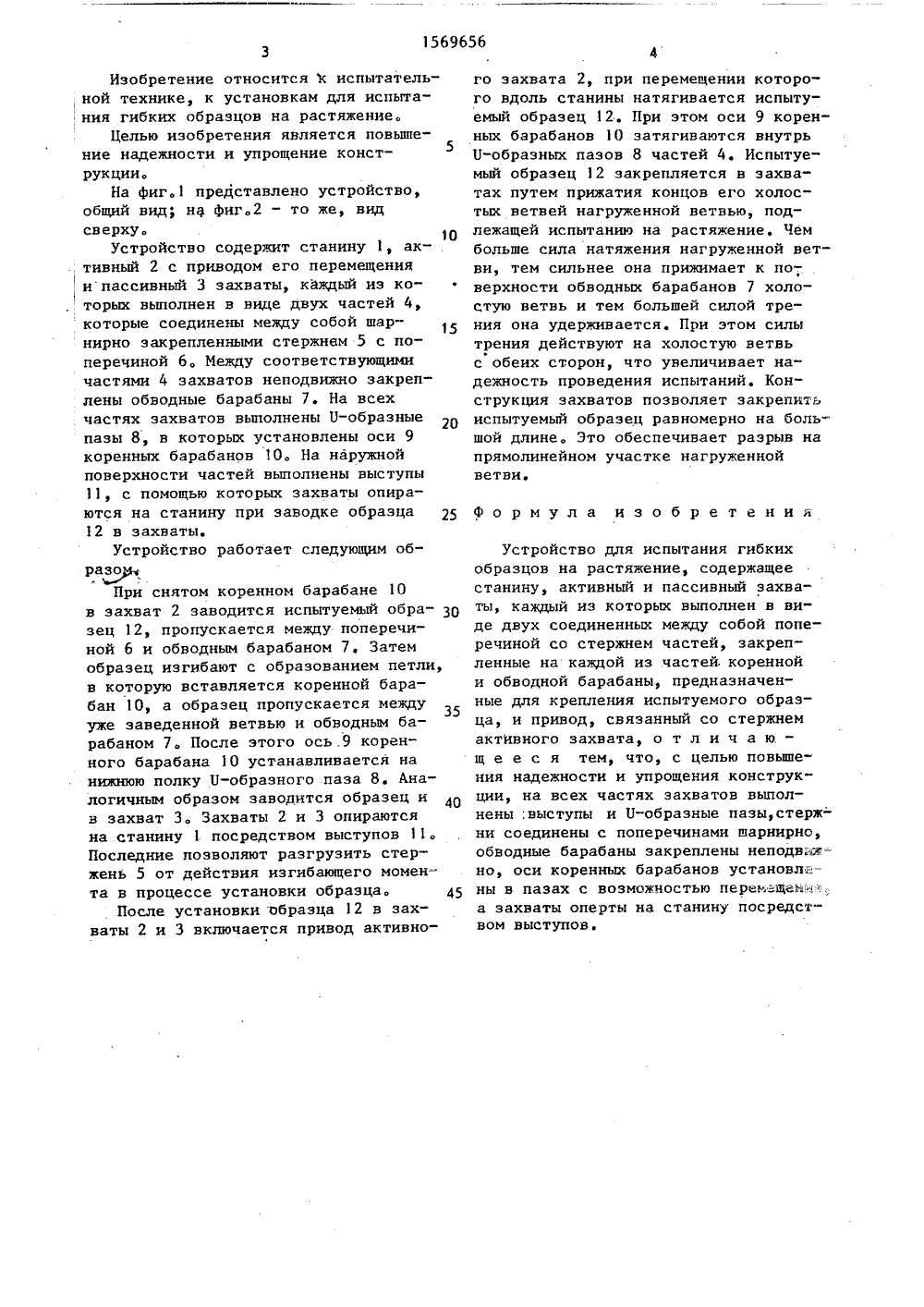

ПИСАНИЕ ИЗОБРЕТЕН и тельтиГИБ спытаеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОП(РЫТИЯПРИ ГКНТ СССР Н АВТОРСНОМУ СВИДЕТ(71) Криворожский горнорудный интут и Всесоюзный научно-исследовский и проектно-конструкторский ингут горного машиностроения(56) Отчет Криворожского горнорудинститута Ф ГР 01860077819, 1986(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯОБРАЗЦОВ НА РАСТЯЖЕНИЕ(57) Изобретение относится ктельной технике, к установкамиспытания гибких образцов на 2 ние. Целью изобретения является повышение надежности и упрощение конструкции. Устройство содержит станину 1, активный 2 с приводом его перемещения и пассивный 3 захваты, каждый из которых выполнен в виде двух частей 4, которые соединены между собой шарнирно закрепленным стержнем 5 с поперечиной 6. Между соответствующими частями 4 захватов неподвижно закреплены обводные барабаны 7. На всех частях захватов выполнены П-образные пазы 8, в которых установлены оси 9 коренных барабанов 10. На наружной поверхности частей выполнены выступы 11, с помощью которых захваты опира- с ются на станину при заводке образца 12 в захваты. 2 ил.Изобретение относится к испытательной технике, к установкам для испытания гибких образцов на растяжение.Целью изобретения является повышение надежности и упрощение конструкции.На фиг.1 представлено устройство, общий вид; на фиг,2 - то же, вид сверху.1 ОУстройство содержит станину 1, активный 2 с приводом его перемещения ипассивный 3 захваты, каждый из которых выполнен в виде двух частей 4, которые соединены между собой шарнирно закрепленными стержнем 5 с поперечиной 6. Между соответствующими частями 4 захватов неподвижно закреплены обводные барабаны 7. На всех частях захватов выполнены 11-образные пазы 8, в которых установлены оси 9 коренных барабанов 1 О. На наружной поверхности частей выполнены выступы 11, с помощью которых захваты опираются на станину при заводке образца 25 12 в захваты.Устройство работает следующим образоьПри снятом коренном барабане 10 в захват 2 заводится испытуемый абра зец 12, пропускается между поперечиной 6 и обводным барабаном 7. Затем образец изгибают с образованием петли, в которую вставляется коренной барабан 10, а образец пропускается между уже заведенной ветвью и обводным барабаном 7, После этого ось .9 коренного барабана 10 устанавливается на нижнюю полку 11-образного паза 8, Аналогичным образом заводится образец и 40 в захват 3. Захваты 2 и 3 опираются на станину 1 посредством выступов 11. Последние позволяют разгрузить стержень 5 от действия изгибающего момен та в процессе установки образца. 45После установки образца 12 в захваты 2 и 3 включается привод активного захвата 2, при перемещении которого вдоль станины натягивается испытуемый образец 12. При этом оси 9 коренных барабанов 10 затягиваются внутрь Б-образных пазов 8 частей 4Испытуемый образец 12 закрепляется в захватах путем прижатия концов его холостых ветвей нагруженной ветвью, подлежащей испытанию на растяжение, Чем больше сила натяжения нагруженной ветви, тем сильнее она прижимает к по-, верхности обводных барабанов 7 холостую ветвь и тем большей силой трения она удерживается. При этом силы трения действуют на холостую ветвь с обеих сторон, что увеличивает надежность проведения испытаний. Конструкция захватов позволяет закрепить испытуемый образец равномерно на большой длине. Это обеспечивает разрыв на прямолинейном участке нагруженной ветви.Формула изобретенияУстройство для испытания гибких образцов на растяжение, содержащее станину, активный и пассивный захваты, каждый из которых выполнен в виде двух соединенных между собой поперечиной со стержнем частей, закрепленные на каждой из частей. коренной и обводной барабаны, предназначенные для крепления испытуемого образца, и привод, связанный со стержнем активного захвата, о т л и ч а ю. - щ е е с я тем, что, с целью повышения надежности и упрощения конструкции, на всех частях захватов выполнены;выступы и П-образные пазы,стерж- ни соединены с поперечинами шарнирно, обводные барабаны закреплены неподв;:жно, оси коренных барабанов установле - ны в пазах с возможностью перемещен.л, а захваты оперты на станину посредством выступов.Тираж 5 4 Зак дписноеениям и открытиякая наб., д. 4/5 КНТ СССР Госуд венного комитета по изобрет 113035, Иосква, Ж, Раушс роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 О
