Способ коррекции демодулированного цветоразностного сигнала и устройство для его осуществления

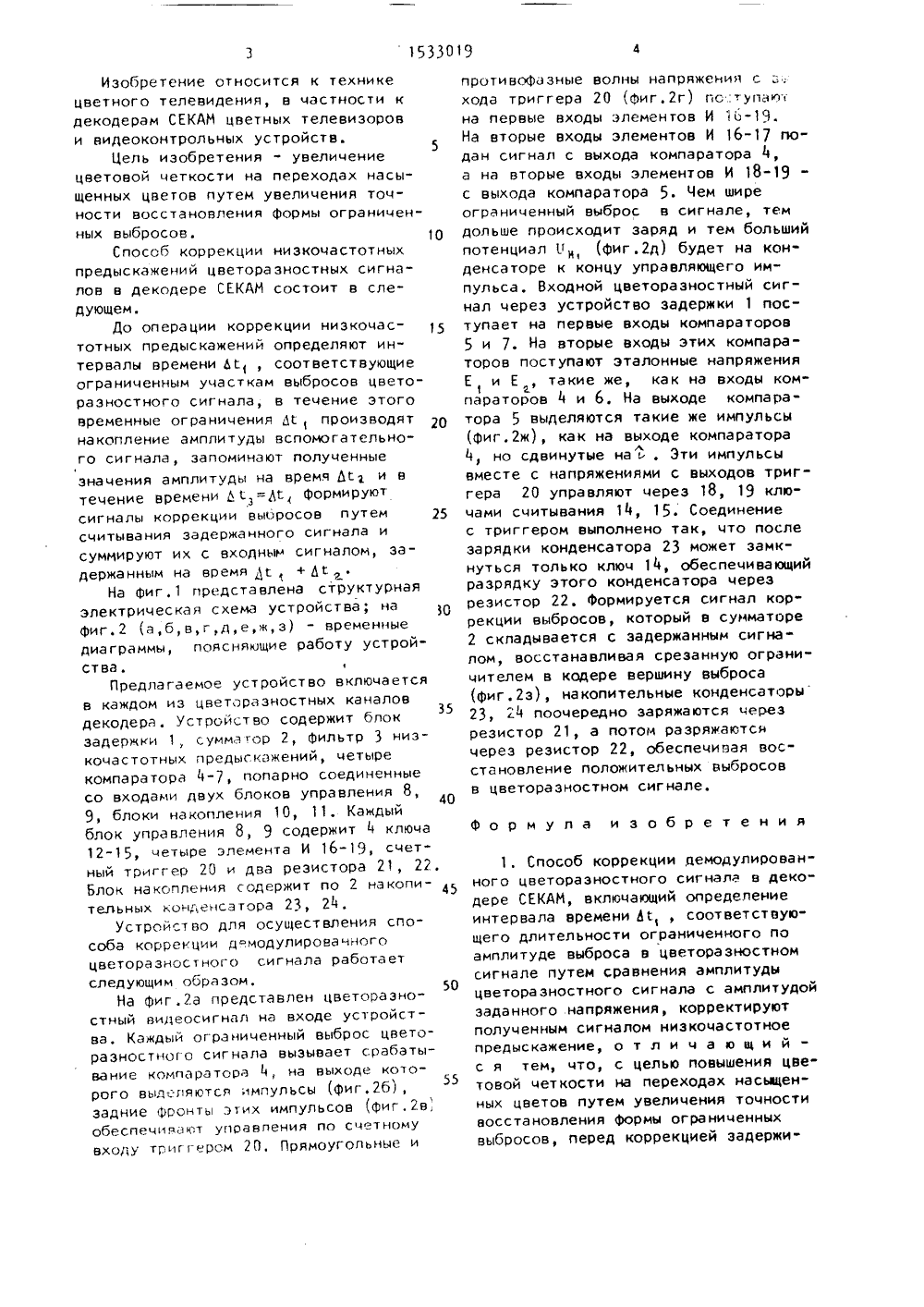

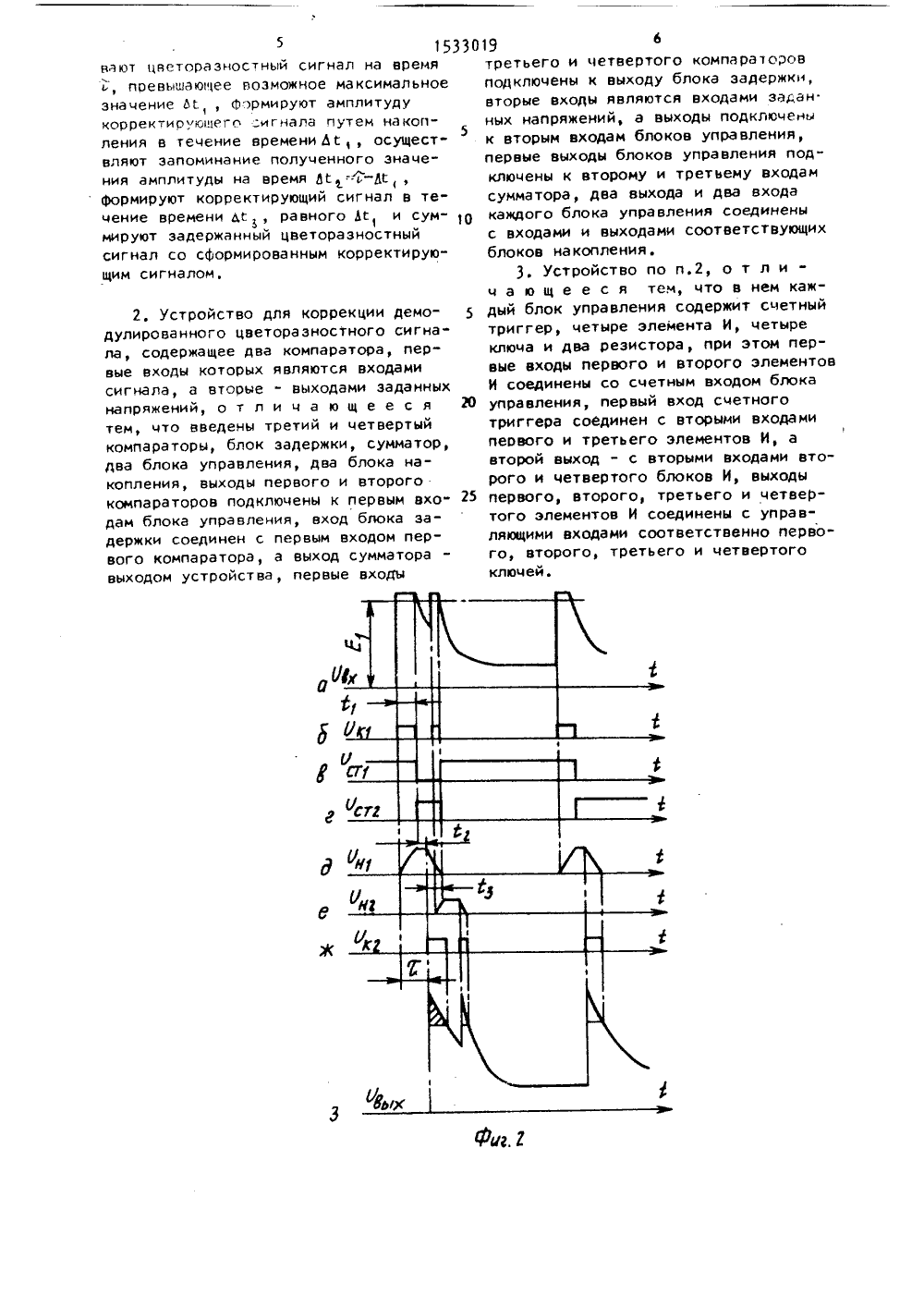

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССР й 320951, кл, Н 04 и 9/16, 1970, (54) СПОСОБ КОРРЕКЦИИ ДЕМОДУЛИРОВАННОГО ЦВЕТОРАЗНОСТНОГО СИГНАЛА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к технике цветного телевидения. Цель изобретения - повышение цветовой четкости на переходах насыщенных цветов путем увеличения точности восстановления формы ограниченных выбросов. Устр-во, реализующее способ коррекции демодулированного цветоразностного сигнала, содержит блок задержки 1, сумматор 2,2фильтр 3 низкочастотных предыскажений, компараторы 4 - 7, блоки управления 8 и 9 и блоки накопления 10 и 11. Для достижения цели перед коррекцией низкочастотных предыскаженийопределяют интервалы времени, соот-ветствующие ограниченным участкам выбросов цветоразностного сигнала, Затем производят накопление амплитудывспомогательного сигнала и запоминаютполученные значения амплитуды на заданное время, Далее формируют сигналыкоррекции выбросов путем считываниязадержанного сигнала и суммируют ихс входным сигналом, задержанным назаданное суммарное время. Устр-во поп.3 ф-лы отличается выполнением блоков управления 8 и 9, 2 с.п. ф-лы,1 зп. ф-лы, .2 ил,25 Изобретение относится к техникецветного телевидения, в частности кдекодерам СЕКАМ цветных телевизорови видеоконтрольных устройств.Цель изобретения - увеличение5цветовой четкости на переходах насыщенных цветов путем увеличения точности восстановления формы ограниченных выбросов.Способ коррекции низкочастотныхпредыскажений цветора зностных сигналов в декодере СЕКАМ состоит в следующем.До операции коррекции низкочастотных предыскажений определяют интервалы времени Ьтсоответствующиеограниченным участкам выбросов цветоразностного сигнала, в течение этоговременные ограничения Ипроизводятнакопление амплитуды вспомогательного сигнала, запоминают полученныезначения амплитуды на время Д и втечение времени Д ,=5, формируютсигналы коррекции выбросов путемсчитывания задержанного сигнала исуммируют их с входным сигналом, задержанным на время т+ Д.На фиг,1 представлена структурнаяэлектрическая схема устройства; нафиг.2 (а,б, в,г,д,еж з) - временныедиаграммы, поясняющие работу устройства,1Предлагаемое устройство включаетсяв каждом из цветоразностных каналовдекодера, Устройство содержит блок35задержки 1 сумма гор 2, фильтр 3 низкочастотных предьскажений четырекомпаратора 4-7 попарно соединенныесо входами двух блоков управления 8,9, блоки накопления 10, 11. Каждыйблок управления 8, 9 содержит 4 ключа12-15 четыре элемента И 16-19, счетный триггер 20 и два резистора 21, 22,Блок накопления содержит по 2 накопительных конденсатора 23, 24.Устройство для осуществления способа коррекции дмодулировачногоцветоразностного сигнала работаетследующим образом.50На фиг.2 а представлен цветоразностный видеосигнал на входе устройства. Каждый ограниченный выброс цветоразностного сигнала вызывает срабатывание компаратсра 4 на выходе которого выделяются импульсы (фиг 2 б)55задние фронты этих импульсов (фиг.2 в,обеспечияак;т управления по счетномувходу триггером 20. Прямоугольные и противофазные волны напряжения с з;хода триггера 20 (фиг.2 г) гс:тупаюна первые входы элементов И 16-19.На вторые входы элементов И 16-17 подан сигнал с выхода компаратора 4,а на вторые входы элементов И 18-19с выхода компаратора 5. Чем ширеограниченный выброс в сигнале, темдольше происходит заряд и тем большийпотенциал У, (фиг.2 д) будет на конденсаторе к концу управляющего импульса. Входной цветоразностный сигнал через устройство задержки 1 поступает на первые входы компараторов5 и 7. На вторые входы этих компараторов поступают эталонные напряженияЕ, и Е , такие же, как на входы компараторов 4 и 6, Йа выходе компаратора 5 выделяются такие же импульсы(фиг.2 ж), как на выходе компараторално сдвинутые на. Эти импульсывместе с напряжениями с выходов триггера 20 управляют через 18, 19 ключами считывания 14, 15. Соединениес триггером выполнено так, что послезарядки конденсатора 23 может замкнуться только ключ 14, обеспечивающийразрядку этого конденсатора черезрезистор 22. Формируется сигнал коррекции выбросов, который в сумматоре2 складывается с задержанным сигналом, восстанавливая срезанную ограничителем в кодере вершину выброса(фиг2 з), накопительные конденсаторы23, 24 поочередно заряжаются черезрезистор 21, а потом разряжаютсячерез резистор 22, обеспечивая восстановление положительных выбросовв цветоразностном сигнале,Формула изобретения1. Способ коррекции демодулированного цветоразностного сигнала в декодере СЕКАМ, включающий определение интервала времени ,соответствующего длительности ограниченного по амплитуде выброса в цветоразностном сигнале путем сравнения амплитуды цветоразностного сигнала с амплитудой заданного напряжения корректируют полученным сигналом низкочастотное предыскажение, о т л и ч а ю щ и й с я тем, что, с целью повышения цветовой четкости на переходах насыщенных цветов путем увеличения точности восстановления формы ограниченных выбросов, перед коррекцией задержи 515вдют цветоразностный сигнал на времяь, поевьшаю ее возможное максимальноезначение Ь Ф рмируют амплитудукорректир,юцего:.игнала путем накопления в течение времени Ьс осуществляют запоминание полученного значения амплитуды на время 51-.-Вформируют корректирующий сигнал в течение времени М , равного М и суммируют задержанный цветоразностныйсигнал со сформированным корректирующим сигналом,2, Устройство для коррекции демодулированного цветоразностного сигнала, содержащее два компаратора, первые входы которых являются входами сигнала, а вторые - выходами заданных напряжений, о т л и ч а ю щ е е с я тем, что введены третий и четвертый компараторы, блок задержки, сумматор, два блока управления, два блока накопления, выходы первого и второго компараторов подключены к первым входам блока управления, вход блока задержки соединен с первым входом первого компаратора, а выход сумматора выходом устройства, первые входа 330196третьего и четвертого компараторовподключены к выходу блока задержки,вторые входы являются входами заданных напряжений, а выходы подключены5к вторым входам блоков управления,первые выходы блоков управления подключены к второму и третьему входамсумматора, два выхода и два входакаждого блока управления соединеныс входами и выходами соответствующихблоков накопления,3, Устройство по п.2, о т л ич а ю щ е е с я тем, что в нем каждый блок управления содержит счетныйтриггер, четыре элемента И, четыреключа и два резистора, при этом первые входы первого и второго элементовИ соединены со счетным входом блокаЮ управления, первый вход счетноготриггера соединен с вторыми входамипервого и третьего элементов И, авторой выход - с вторыми входами второго и четвертого блоков И, выходы25 первого, второго, третьего и четвертого элементов И соединены с управляющими входами соответственно первого, второго, третьего и четвертогоключей.
