Преобразователь уровня

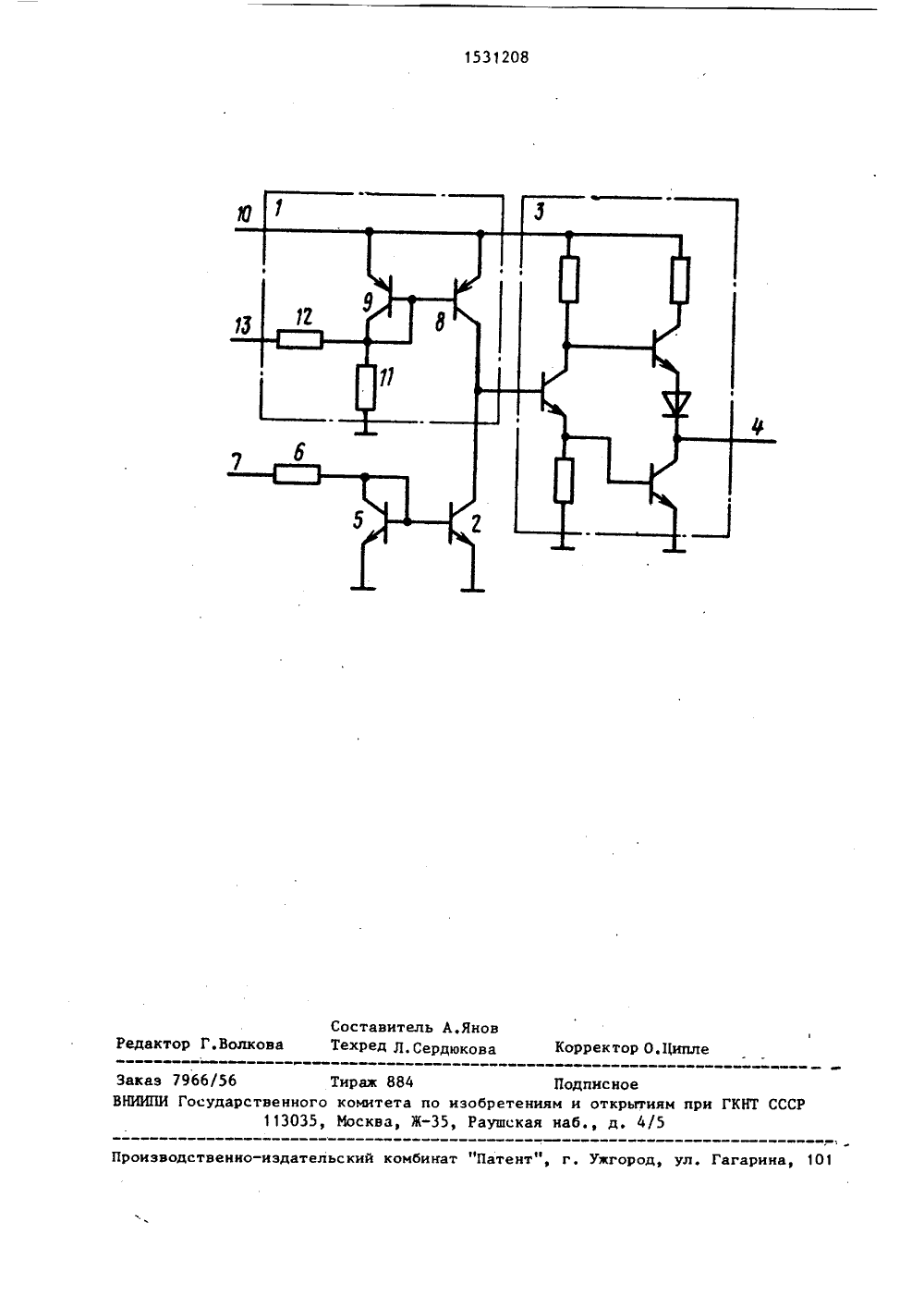

(51) 4 Н 03 К 19/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ОЮТ СССР(56) Авторское свидетельство СССРУ 1173551кл. Н 03 К 19/091, 1984.Авторское свидетельство СССРВ 902262, кл. Н 03 К 19/088, 1980.(57) Изобретение относится к цифроИзобретение относится к цифровой технике и предназначено для преобразовакия уровней КМОП, ТТЛ, ИЛ, ЭСЛ элементов в уровни ТТЛ элементов.Целью изобретения является расширение области применения за счет преобразования в уровни ТТЛ элементов БИС уровней КМОП, И Л, ЭСЛ и другихйэлементов.На чертеже приведена принципиальная схема преобразователя уровня.Преобразователь уровня содержит источник 1 тока, первый транзистор 2 п-р-п-типа, коллектор которого соединен со входом сложного инвертора 3, выход которого является выходом устройства 4эмиттер транзистора 2 соединен с общей шиной, а база подключена к базе и коллектору второ,го транзистора 5 и через первый резистор 6 соединена с управляющяи входом 7, источник 1 тока выполнен на 2вой технике и предназначено для преобразования уровней КМОП, ТТЛ, И Л,ФЭСЛ элементов в уровни ТТЛ элементовБИС. Преобразователь уровня содержитсложный инвертор, два транзисторап-р-п-типа, два транзистора р-и-ртипа и три резистора. Введение второго транзистора и-р-и-типа и двух транзисторов р-п-р-типа позволяет расширить динамический диапазон допустимьюс входных напряжений и управлятьпорогом срабатывания за счет преобраэования напряжения на информационном и управляющем входах в токи исравнения этих токов1 ил,третьем 8 и четвертом 9 транзисто" рах р-п-р-типа, эмиттеры которых соединены с шиной 10 питания, кол. - лектор транзистора 9 соединен с кол лектором транзистора 2, база - с базой и коллектором транзистора 9 и соответственно через второй 1 1 и третий 12 резисторы - с общей шиной и информационным входом.Преобразователь уровня работает следующим образом.На управляющий вход 7 подается опорное напряжение, задающее коллекторный ток транзистора 2, Величина напряжения на управляющем входе 7 выбирается таким образом, чтобы при наличии на информационном входе 13 напряжения порога, например КМОП элемента, токи коллекторов транзисторов 8 и 2 были равны (для элементов ТТЛ, И Л, ЭСЛ и другого типа выби 1,,рается иное соответствующее напряже 1531208 4ние на управляющем входе 7). При наличии на информационном входе 13 напряжения высокого уровня уменьшается ток через переходы база - эмиттер транзисторов 9 и 8. Ток коллек 5 тора транзистора 8 становится меньше тока коллектора транзистора 2, Уменьшается напряжение на входе сложного инвертора 3, от запирается и на выходе устройства 4 формируется высокий уровень ТТЛ элементов БИС.При напряжении низкого уровня на информационном входе 13 возрастает ток через переходы база - эмиттер транзисторов 9 и 8. Коллекторный ток транзистора 8 превышает коллекторный ток транзистора 2, Возрастает напряжение на входе сложного инвертора 3, он открывается, на выходе устройства 4 формируется низкий уровень ТТЛ элементов БИС.Широкийдиапазон преобразуемых входныхуровней обеспечивается соотношениемноминалов резисторов 12 и 11. 25 Сопротивление резистора 12 превышает сопротивление резистора 11 во столько раз, во сколько максимальное напряжение высокого уровня входного сигнала больше напряжения питания (У) предлагаемого устройства. При напряжении питания +5 В т 103 достаточно соотношение К, ЗК, так как уровни более 15 В в современных системах логических элементов не применяются. Транзисторы 2 и 5, 8 и 9 включены 35 по схеме "токового зеркала".Предложенный преобразователь уровня способен преобразовывать в уровни ТТЛ элементов БИС уровни ТТЛ, КИОП, ДТЛ, И Л, ЭСЛ и других элемен тов. Устройство работает от одного источника питания. Применение преобразователя уровня в БИС позволяет сократить объем оборудования, уменьшить массу и габариты систем в целом, так как отпадает необходимость во внешних к БИС преобразователях уровней, различных для систем на основе логических элементов. Управляющий вход 7 опорного напряжения может быть один для всех входных преобразователей уровня в БИС,формула изобретенияПреобразователь уровня, содержащий источник тока, первый транзистор п-р-п-типа, эмиттер которого соединен с общей шиной, а коллектор подключен к входу сложного инвертора, выход которого соединен с выходом устройства, о т л и ч а ю щ и й - с я тем, что, с целью расширения области применения, в него введен второй транзистор п-р-р-типа, эмиттер которого соединен с общей шиной, база и коллектор - с базой первого транзистора и через первый резистор подключены к управляющему входу, а источник тока выполнен на третьем и четвертом транзисторах р-и-р-типа и втором и третьем резисторах, при этом коллектор третьего транзистора соединен с коллектором первого транзистора, эмиттер -с шиной питания и эмиттером четвертого транзистора,база и коллектор которого соединены с базой третьего транзистора и соответственно через второй и третий резисторы подкючены к общей шине и информационному входу.1531208 Составитель А,Яно Техред Л.Сердюков Корректор О. Ципле Редактор Г.Волков Заказ 7966/56ВНИИПИ Государст м при ГКНТ ССС Тирах 884 Подписноевенного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб., д. 4/5 оизводственно-издательский комбинат "Патент", г. Ухгород, ул. Гагарина, 10
