Торцовое уплотнение

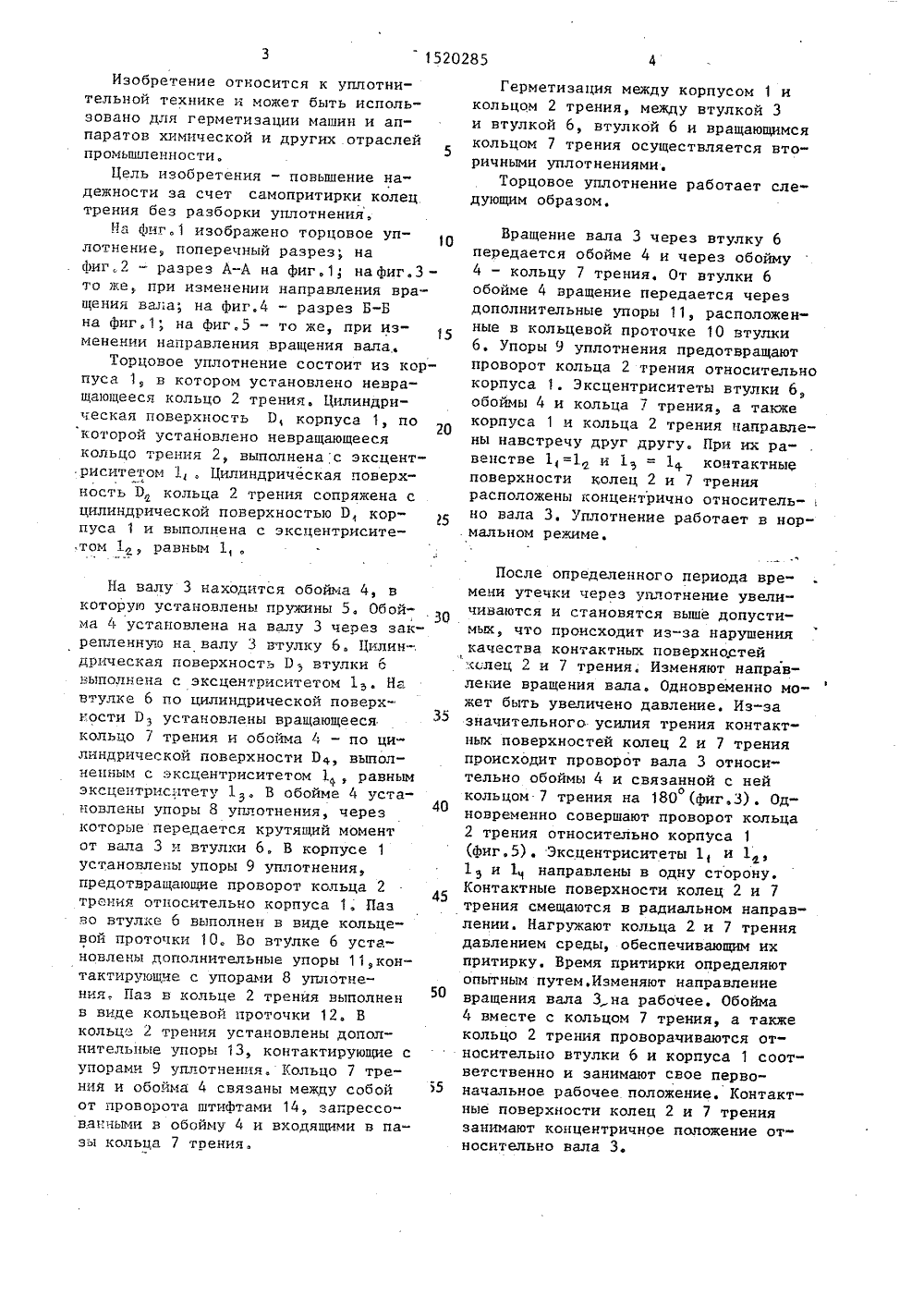

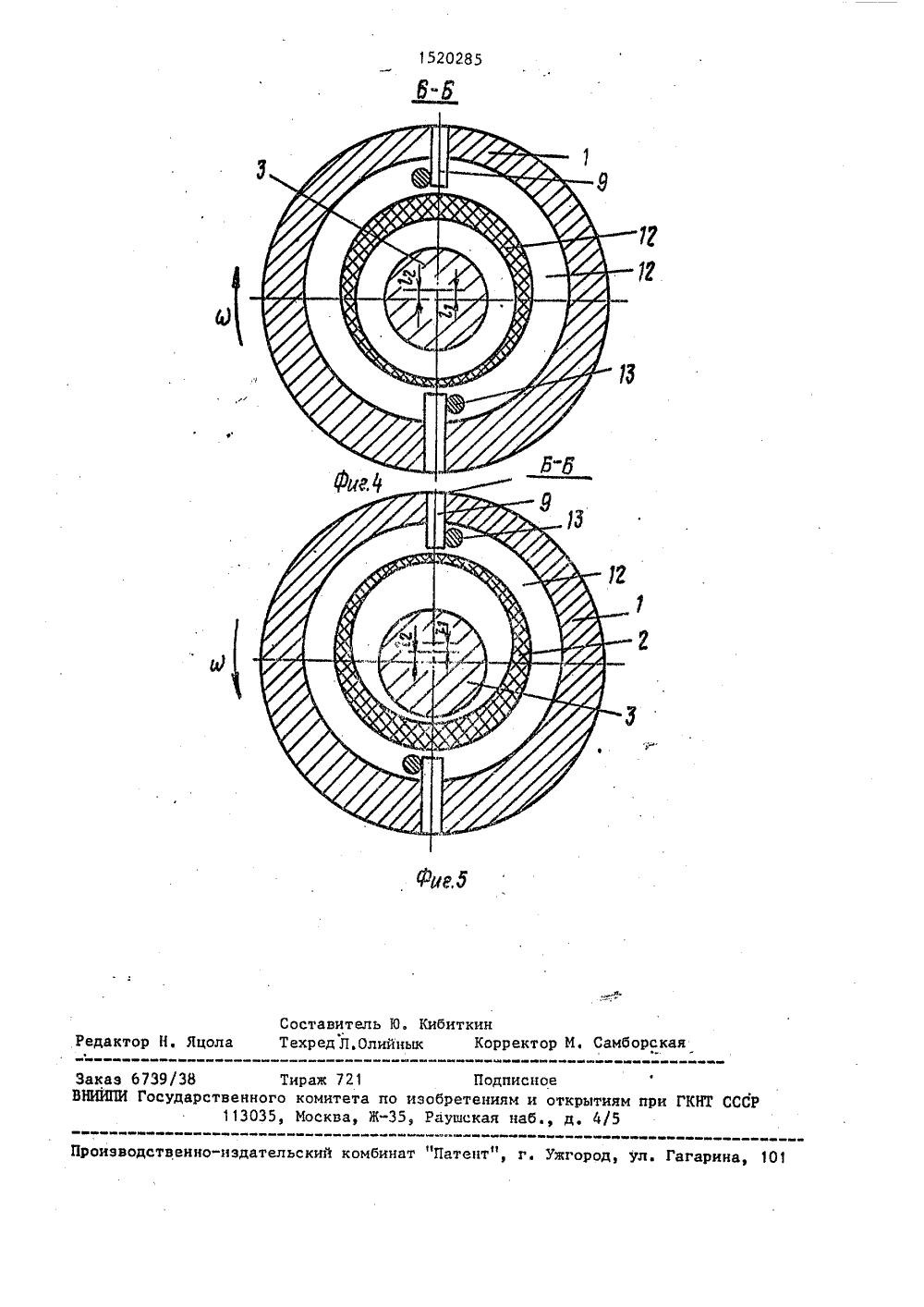

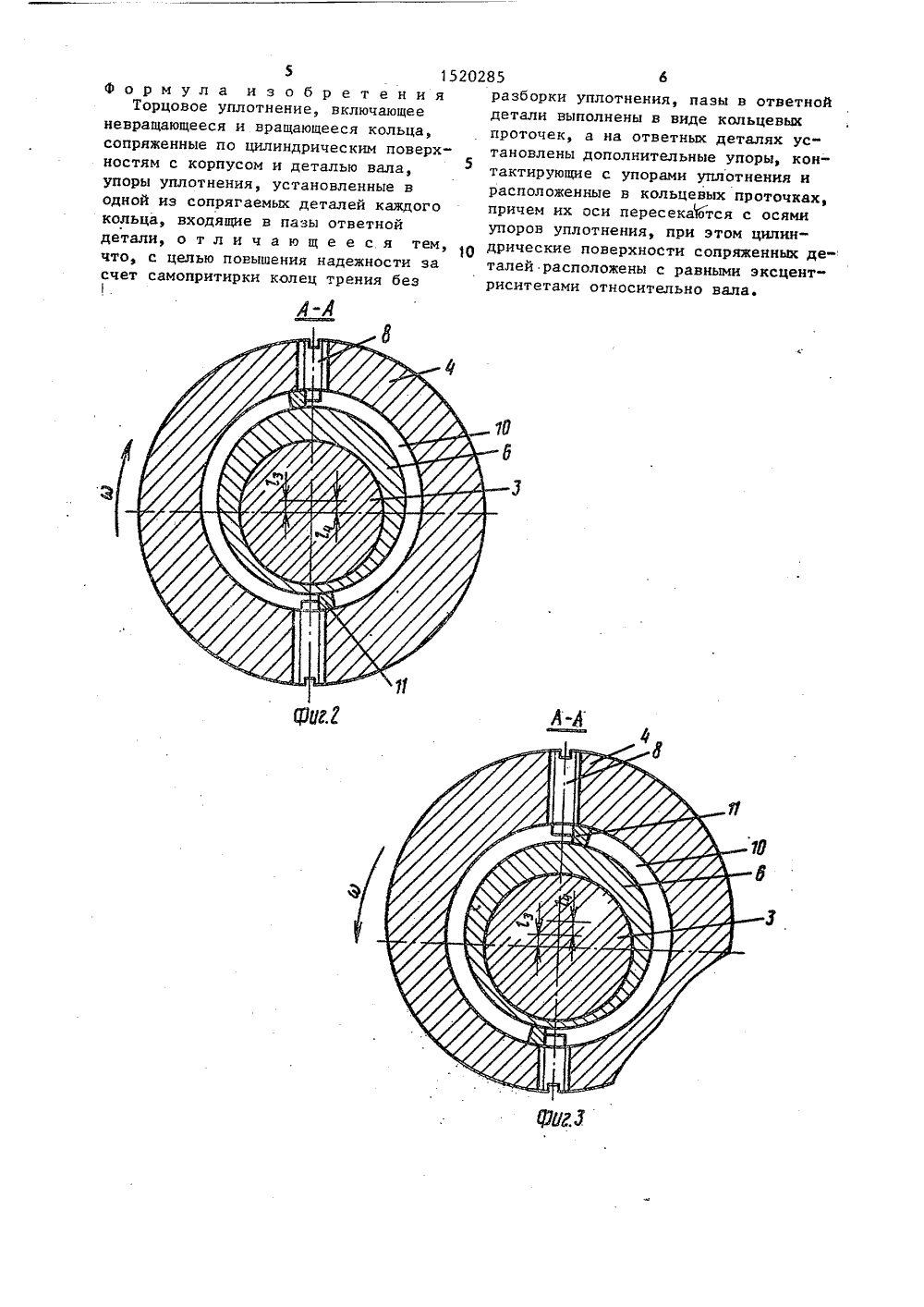

(д)Е 16 д 15/34 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Дзержинский филиал Ленинградского научно-исследовательскогои конструкторского института химического машиностроения(56) Авторское свидетельство СССРУ 481736, кл, Р 16 1 15/34, 1971.(57) Изобретение относится к уплотнительной технике и позволяет повыситьнадежность за счет самопритирки контактных поверхностей колец трения без раз,ЯО 152 О 2 5 А 1 2борки уплотнения. Выполнение пазов в ответных деталях в вице кольцевых проточек 10 и 12 и снабжение ответных деталей дополнительными упорами, контактирующими с упорами 8 и 9 уплотнения и установленными в кольцевых проточках таким образом, что их оси пересекаются с осями уплотнения, поз" воляет произвести самопритирку колец 2 и 7 трения, Выполнение цилиндрических поверхностей 14 и 121 11 и 14 сопряженных деталей с равнымй эксцентриситетами 1 =1 , 1 1 обеспечиваст установку колец трения как концентрично относительно вала во время работы, так и со смещением во .время самопритирки, 5 ил.Изобретение относится к уплотнительной технике и может быть использовано для герметизации машин и аппаратов химической и других отраслей промышленности,Цель изобретения - повышение надежности за счет самопритирки колец трения без разборки уплотнения.На фиг.1 изображено торцовое уплотнение, поперечный разрез; на фиг, - разрез А-А на фиг,1, нафиг.3- то же, при изменении направления вращения вала; на фиг,4 - разрез Б-Б на фиг.1; на фиг.5 - то же, при изменении направления вращения вала.Торцовое уплотнение состоит из корпуса 1, в котором установлено невращающееся кольцо 2 трения. Цилиндрическая поверхность О, корпуса 1, по которой установлено невращающееся кольцо трения 2, выполненас эксцентриситетом 1 Цилиндрическая поверхность 0 кольца 2 трения сопряжена с цилиндрической поверхностью П корпуса 1 и выполнена с эксцентрисите,том 1, равным 1, . На валу 3 находится обойма 4, в которую установлены пружины 5. Обой" ма 4 установлена на валу 3 через закрепленную на валу 3 втулку 6. Цилин-. дрическая поверхность Бвтулки 6 выполнена с эксцентриситетом 1. На втулке б по цилиндрической поверх" ности Рз установлены вращающееся кольцотрения и обойма 4 - по цилиндрической поверхности 0, выполненным с эксцентриситетом 1 равным эксцентриситету 1. В обойме 4 установлены упоры 8 уплотнения, через которые передается крутящий момент от вала 3 и втулки 6, В корпусе 1 установлены упоры 9 уплотнения, предотвращающие проворот кольца 2 трения относительно корпуса 1. Паз во втулке 6 выполнен в виде кольцевой проточки 10, Во втулке б установлены дополнительные упоры 11,контактирующие с упорами 8 уплотнения, Паз в кольце 2 трения выполнен в виде кольцевой проточки 12, В кольце 2 трения установлены дополнительные упоры 13, контактирующие с упорами 9 уплотнения. Кольцо 7 трения и обойма 4 связаны между собой от проворота штифтами 14, запрессованными в обойму 4 и входящими в пазы кольца 7 трения. Герметизация между корпусом 1 и кольцом 2 трения, между втулкой 3 и втулкой 6, втулкой 6 и вращающимся кольцом 7 трения осуществляется вторичными уплотнениями.Торцовое уплотнение работает следующим образомВращение вала 3 через втулку 6 передается обойме 4 и через обойму 4 - кольцу 7 трения. От втулки 6 обойме 4 вращение передается через дополнительные упоры 11, расположенные в кольцевой проточке 10 втулки 6. Упоры 9 уплотнения предотвращают проворот кольца 2 трения относительно корпуса 1. Эксцентриситеты втулки 6, обоймы 4 и кольцатрения, а также корпуса 1 и кольца 2 трения направлены навстречу друг другу. При их равенстве 1, =1 и 1 з = 1 контактные поверхности колец 2 и 7 трения расположены концентрично относительно вала 3. Уплотнение работает в нормальном режиме. После определенного периода вре" мени утечки через уплотнение увеличиваются и становятся выше допустимых, что происходит из-за нарушения качества контактных поверхностей колец 2 итрения. Изменяют направление вращения вала. Одновременно может быть увеличено давление. Из-за значительного усилия трения контактных поверхностей колец 2 и 7 трения происходит проворот вала 3 относительно обоймы 4 и связанной с ней кольцом 7 трения на 180 (фиг.З) . Одновременно совершают проворот кольца 2 трения относительно корпуса 1 (фиг.5), Эксцентриситеты 1 и 1, 1 з и 1 направлены в одну сторону. Контактные поверхности колец 2 и 7 трения смещаются в радиальном направлении. Нагружают кольца 2 и 7 трения давлением среды, обеспечивающим их притирку, Время притирки определяют опытным путем. Изменяют направление вращения вала 3 на рабочее. Обойма 4 вместе с кольцом 7 трения, а также кольцо 2 трения проворачиваются относительно втулки б и корпуса 1 соответственно и занимают свое первоначальное рабочее положение. Контактные поверхности колец 2 и 7 трения занимают концентричное положение относительно вала 3.5 1520285 6 ф о р м у л а и з о б р е т е н и я разборки уплотнения, пазы в ответнойТорцовое уплотнение, включающее детали выполнены в виде кольцевых невращающееся и вращающееся кольца, проточек, а на ответных деталях уссопряженные по цилиндрическим поверх- тановлены дополнительные упоры, конностям с корпусом и деталью вала, тактирующие с упорами уплотнения и упоры уплотнения, установленные в расположенные в кольцевых проточках, одной из сопрягаемых деталей каждого причем их оси пересекаются с осями кольца, входящие в пазы ответной упоров уплотнения, при этом цилиндетали, о т л и ч а ю щ е е с я тем, 1 О дрические поверхности сопряженных дечто, с целью повышения надежности за талей расположены с равными эксцентсчет самопритирки колец трения без риситетами относительнотельно вала.дА1520285 оставитель Ю. Кибиткинехред Л,Олийнык Корректор М. Самборск дактор Н. Яцол Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 ЗакаВНИИПИ 39/38 Тираж 721 Подпиосударственного комитета по изобретениям113035, Москва, Ж, Раушская н ое открытиям при ГКНТ СССР д, 4/5
