Устройство для управления дозированием сыпучих материалов

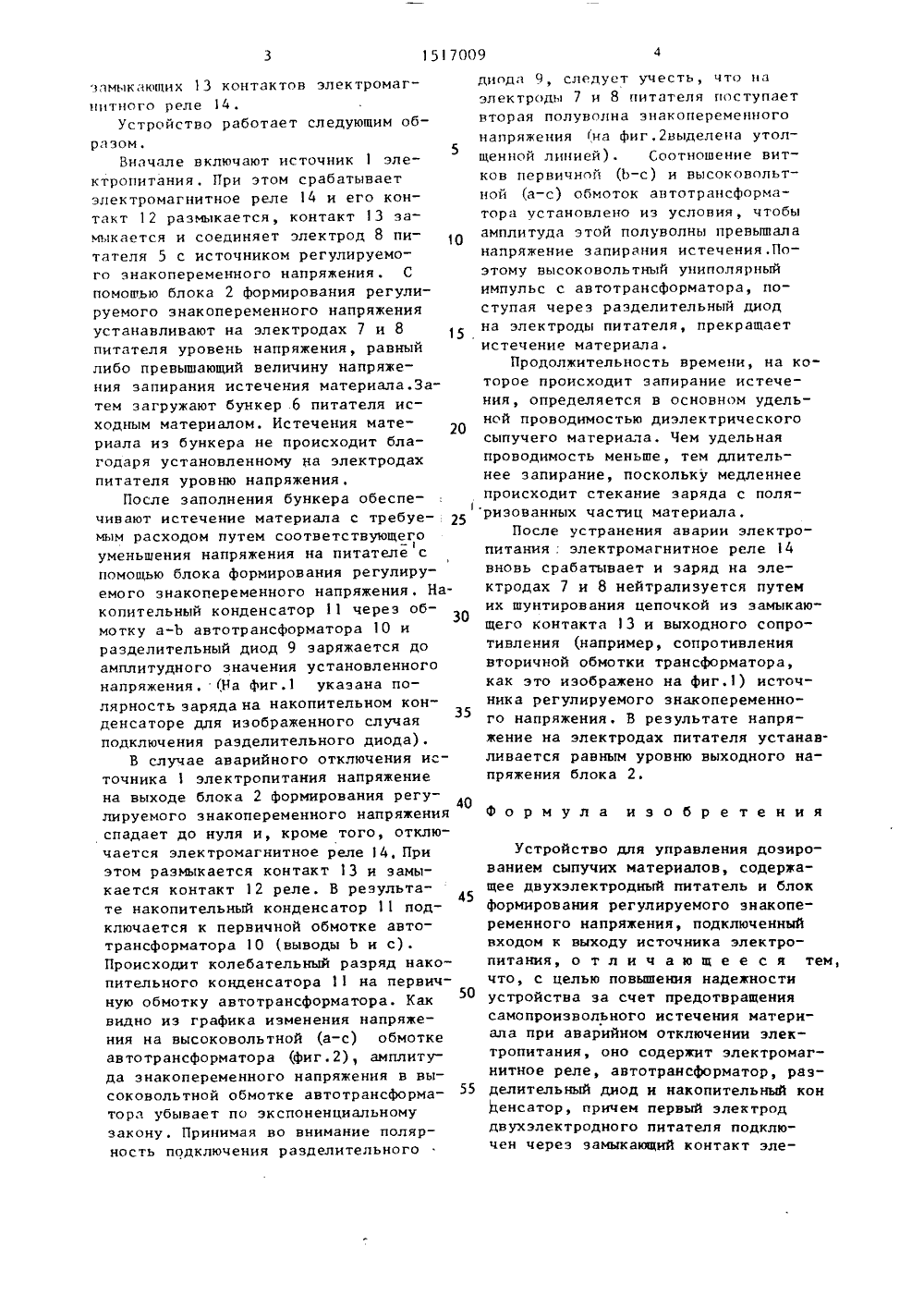

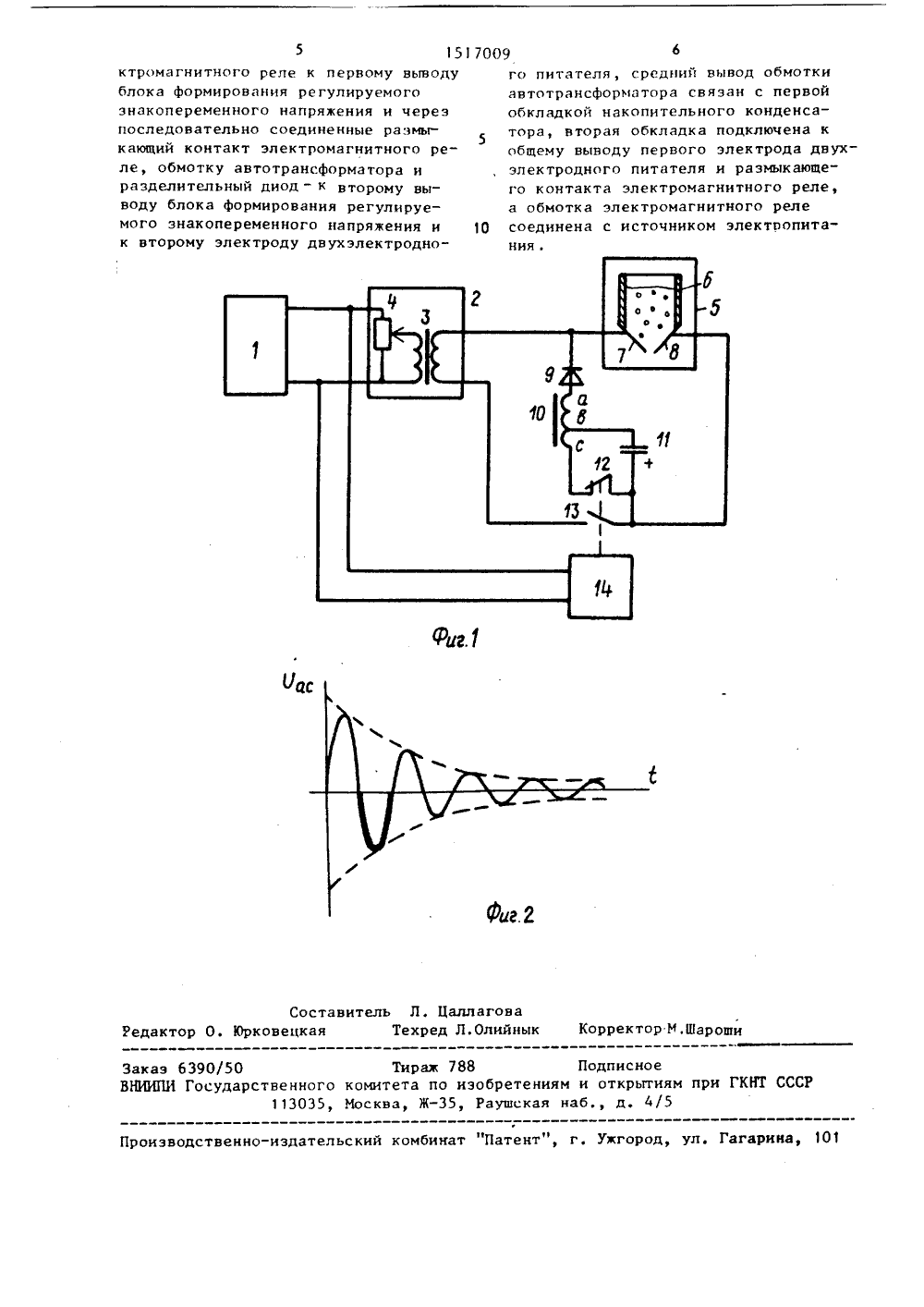

) 4 ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМ ИДЕТЕЛЬСТ Изобретение относится электрия дозироваможет быть средствам управлен ыпучих материалов и эоваио в технологичсвязанных с перер ением сыпучих матер ью изобретения явля нием ских п исполцессах боткой илалов .тся повыим Ц ени ения и тури ия доз напряж ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР 1(7) Научно-исследовательский институт физики конденсированных сред Ереванского государственного университета(56) Авторское свидетельство СССР В 717546, кл . С 01 Р 13/00, 1978,Авторское свидетельство СССР В 1126932, кл.С 05 Р 7/06, 983. (54) УСТРОЙСТВО ДПЯ УПРАВЛЕНИЯ ДОЗИРОВАНИЕМ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к электрическим средствам управления доэированием сыпучих материалов и моет быть использовано в технологических проежности устройства за счет предотвращения самопроизвольноготечения материала из электродногтателя при аварийном отключении ктропитания для случая упра течением с помощью регулируе знакопеременного напряжения.На фиг. 1 изображена стру схема устройства для управле рованием; на фиг. 2 - график цессах, связанных с переработкой илиприменением сыпучих материалов. Цельизобретения - повьппение надежностиустройства за счет предотвращениясамопроизвольного истечения материала из электродного питателя при.аварийном отключении электропитания дляслучая управления истечением с помощью регулируемого знакопеременного напряжения . В устройство для управления дозированием сыпучих материалов, содержащее двухэлектродный питатель и блок формирования регулируемого знакопеременного напряжения,подключенный к источнику электропитания, введены автотрансформатор, разделительный диод, накопительный конденсатор, токоограничивающий резистор и электромагнитное реле. 2 ил. ния на высоковольтной обмотке автотрансформатора при разряде накопительного конденсатора. Устройство состоит иэ источника 1 электропитания, блока 2 формирования регулируемого знакопеременного напряжения, выполненного, например, в виде повьппающего трансформатора 3, напряжение на первичной обмотке которого регулируют потенциометром 4, двухэлектродного питателя 5, включающего в себя бункер 6 из электро- изоляционного материала и электроды 7 н 8, разделительного диода 9, автотрансформатора 1 О, накопительного конденсатора 11 и размыкающих 12 и20 амыкакчпих 13 контактов электромагнитного реле 14.Устройство работает следующим образом,Вначале включают источник 1 электропитания, При этом срабатывает электромагнитное реле 14 и его контакт 12 размыкается, контакт 13 замыкается и соединяет электрод 8 питателя 5 с источником регулируемого знакопеременного напряжения. С помощью блока 2 формирования регулируемого знакопеременного напряжения устанавливают на электродах 7 и 8 питателя уровень напряжения, равный либо превышающий величину напряжения запирания истечения материала.Затем загружают бункер 6 питателя исходным материалом. Истечения материала из бункера не происходит благодаря установленному на электродах питателя уровню напряжения.После заполнения бункера обеспе чивают истечение материала с требуе мым расходом путем соответствующего уменьшения напряжения на питателе с помощью блока формирования регулируемого знакопеременного напряжения, Накопительный конденсатор 11 через обмотку а-Ь автотрансформатора 10 и разделительный диод 9 заряжается до амплитудного значения установленного напряжения. (На фиг.1 указана полярность заряда на накопительном конденсаторе для изображенного случая подключения разделительного диода).В случае аварийного отключения источника 1 электропитания напряжение на выходе блока 2 формирования регу 40 лируемого знакопеременного напряжения спадает до нуля и, кроме того, отключается электромагнитное реле 14, При этом размыкается контакт 13 и замыкается контакт 12 реле. В результа 45 те накопительный конденсатор 11 подключается к первичной обмотке авто- трансформатора 1 О (выводы Ь и с). Происходит колебательный разряд накопительного конденсатора 11 на первичную обмотку автотрансформатора. Как видно из графика изменения напряжения на высоковольтной (а-с) обмоткеавтотрансформатора (фиг.2), амплитуда знакопеременного напряжения в высоковольтной обмотке автотрансформатора убывает по экспоненциальному закону. Принимая во внимание полярность подключения разделительного диода 9, следует учесть, что иа электроды 7 и 8 питателя поступает вторая полуволна энакопеременного напряжения на фиг.2 выделена утолщенной линией). Соотношение витков первичнои (Ь-с) и высоковольтной (а-с) обмоток автотрансформатора установлено из условия, чтобы амплитуда этой полуволны превышала напряжение запирания истечения.Поэтому высоковольтный униполярный импульс с автотрансформатора, поступая через разделительный диод на электроды питателя, прекращает истечение материала.Продолжительность времени, на которое происходит запирание истечения, определяется в основном удельной проводимостью диэлектрического сыпучего материала. Чем удельная проводимость меньше, тем длительнее запирание, поскольку медленнее происходит стекание заряда с поляризованных частиц материала.После устранения аварии электропитания: электромагнитное реле 14 вновь срабатывает и заряд на электродах 7 и 8 нейтрализуется путем их шунтирования цепочкой из замыкающего контакта 13 и выходного сопротивления (например, сопротивления вторичной обмотки трансформатора, как это изображено на фиг.1) источника регулируемого знакопеременного напряжения, В результате напряжение на электродах питателя устанавливается равным уровню выходного напряжения блока 2.Формула изобретенияУстройство для управления дозированием сыпучих материалов, содержащее двухэлектродный питатель и блок формирования регулируемого энакопеременного напряжения, подключенный входом к выходу источника электропитания, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства за счет предотвращения самопроизвольного истечения материала при аварийном отключении электропитания, оно содержит электромагнитное реле, автотрансформатор, разделительный диод и накопительный кон енсатор, причем первый электрод двухэлектродного питателя подключен через замыкающий контакт эле151 Составитель Л. Цаллаговадактор О. Юрковецкая Техред Л.Олийнык Корректор М.Шароши Тираж 788 Подписноего комитета по изобретениям и открытиям при ГКНТ СССР 5, Москва, Ж, Раушская наб., д. 4/5 Заказ 6390/50 ВНИИПИ Государствен 113роиэводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 ктромагнитного реле к первому выводублока формирования регулируемогознакопеременного напряжения и черезпоследовательно соединенные размыкающий контакт электромагнитного реле, обмотку автотрансформатора иразделительный диод к второму выводу блока формирования регулируемого знакопеременного напряжения ик второму электроду двухэлектродно 7009 Ьго питателя, средний вывод обмотки автотрансформатора связан с первой обкладкой накопительного конденсатора, вторая обкладка подключена к общему выводу первого электрода двух- электродного питателя и раэмыкающего контакта электромагнитного реле, а обмотка электромагнитного реле 1 О соединена с источником электропитания .
