Пенный аппарат для проведения диффузионных и тепловых процессов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 150489
Авторы: Горбоконев, Кваша
Текст

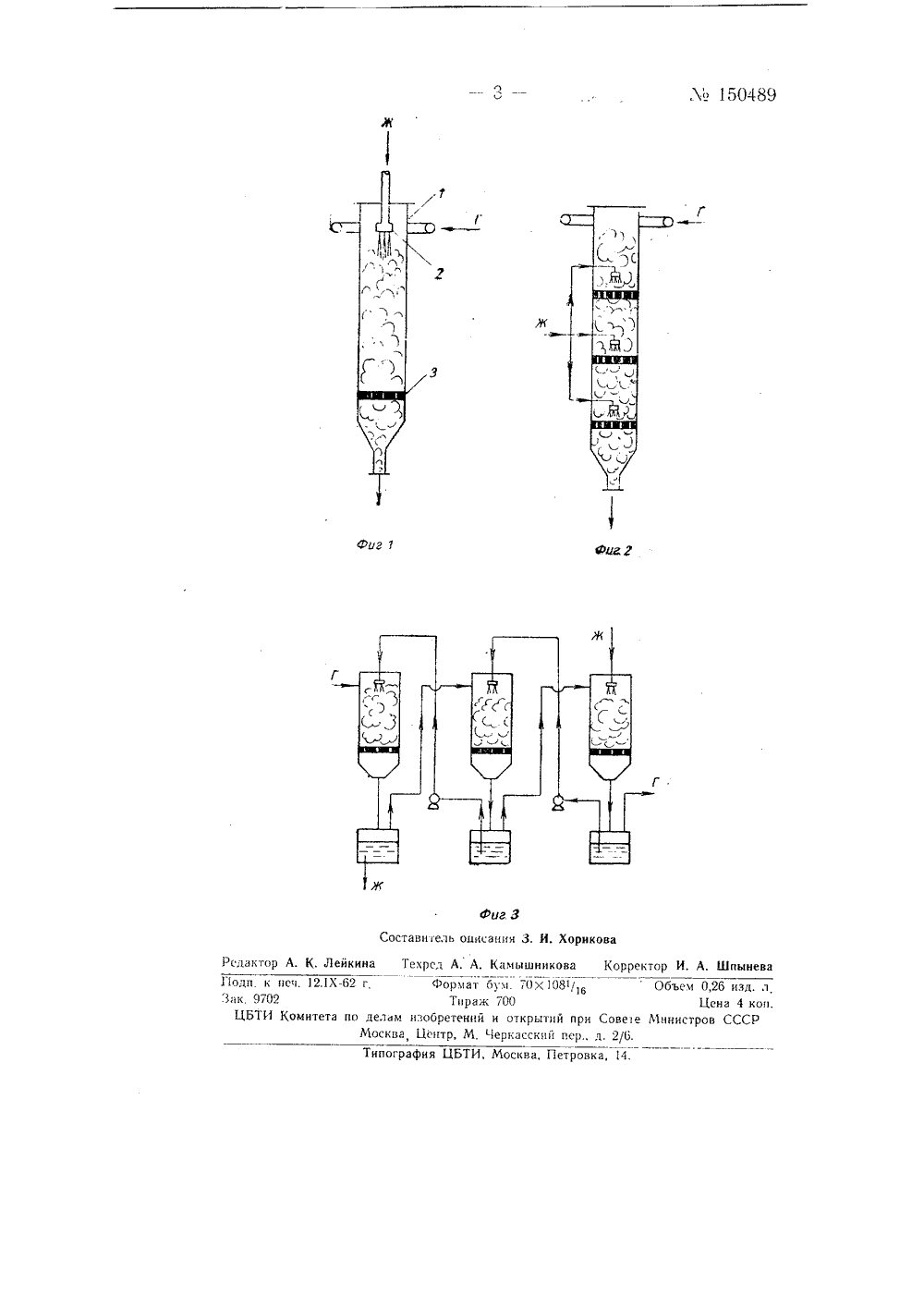

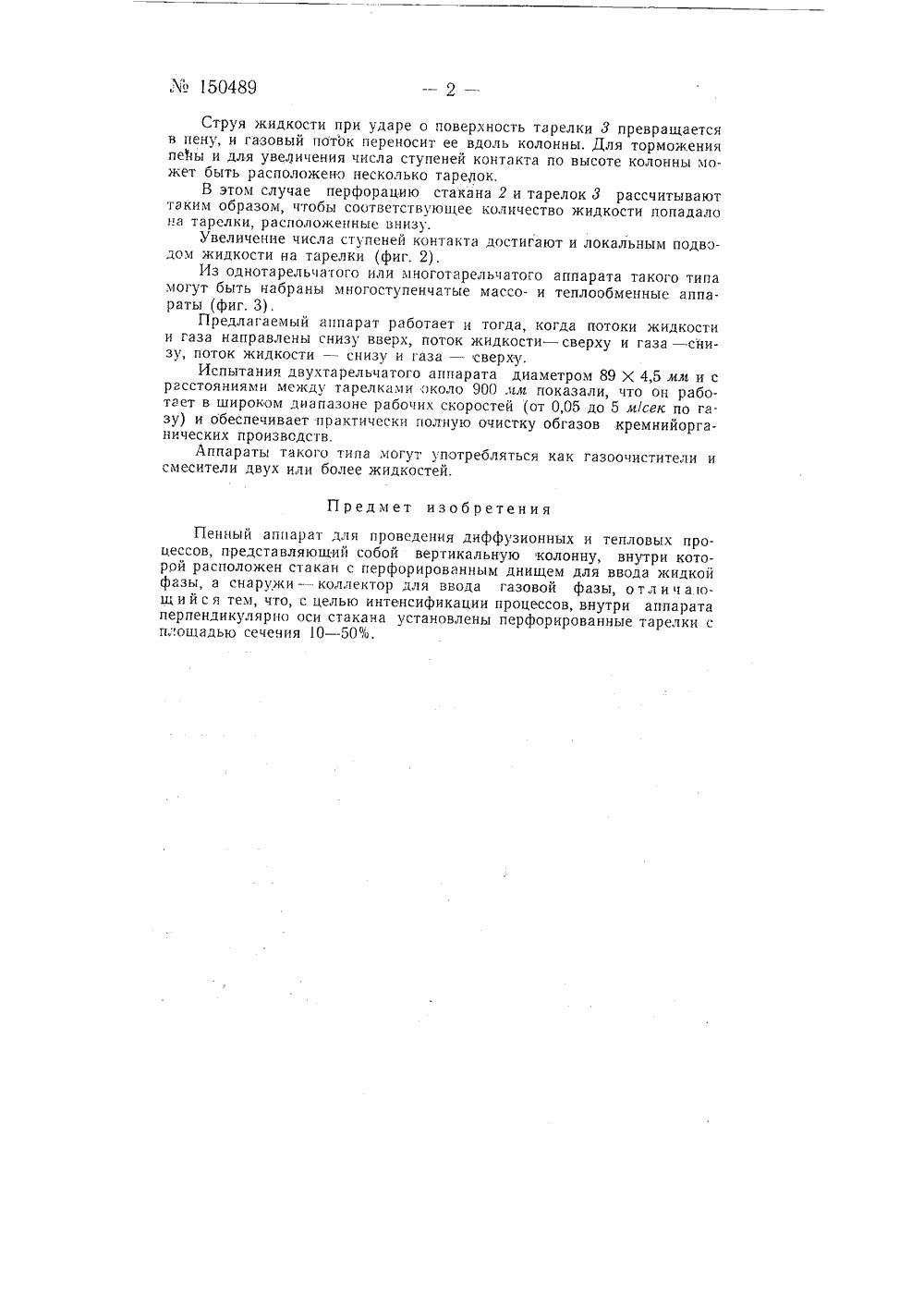

150489 Класс 12 е, 4 о,ЗОБРЕТЕН СВИДЕТЕЛЬСТВУ ОПИСАНИ ТОРСКОМ одписная группа Л 4 аша и В. П. ГорбоконоЯ ПРОВЕДЕНИЯ ДИОВЫХ ПРОЦЕССОВ В. Б. К НЫЙ АППАРАТ ДЛ ТЕПффУЗИОННЫХ И юля 19 б г за738749/23.4ний и открытий при Совете Министров СССР Заявлено 1 в Комитет по делам изобрбретений9 аа 1992 г Опубликовано в ллетене икальную колбнну 1 ь Ж под давлением лку 3. Известны пенные аппараты для проведения диффузионных и тепловых процессов, конструкция которых представляет собой вертикальную колонну, внутри которой расположен стакан с перфорированным днищем для ввода жидкой фазы, а снаружи - коллектор для ввода газовой фазы, Одчако в ряде процессов применение таких аппаратов, равно как и обычных барботажных или пленочных затруднено или практически невозможно. Например, при гидролизе абгазов в производстве кремнийорганических соединений пена, состоящая в основном из кремниевой кислоты, не удаляется из колонны как при наличии переливочных коробок, так и без них. Поэтому в таких случаях применяют громоздкие, малоэффективные и дорогостоящие механические распыляющие аппараты.Предлагаемый пенный аппарат для проведения диффузионных и тепловых процессов отличается тем, что, внутри аппарата перпендикулярно оси стакана установлены перфорированные тарелки с площадью сечения 10 - 50%.Этот аппарат позволит интенсифицировать процесс,В результате проведенных испытаний установлено что, при ударе струи жидкости, вытекающей под давлением из отверстия малого диаметра (2 - 6 мл), о твердую поверхность, образуется легкоподвижная пена, которая может перемещаться газовым потоком, одновременно реагируя с ним.Предлагаемый аппарат (фиг 1), включает вертикальную колонну 1, стакан 2, имеющий перфорированное днище и перфорированную тарелку 3.Аппарат работает по следующей схеме, В вертсверху через коллектор поступает газ Г. Жидкостчерез стакан 2 попадает на перфорированнук, тареЛ 150489Струя жидкости при ударе о поверхность тарелки 3 превращается в пену, и газовый поток переносит ее вдоль колонны, Для торможения пейы и для увеличения числа ступеней контакта по высоте колонны может быть расположено несколько тарелок.В этом случае перфорацию стакана 2 и тарелок 3 рассчитывают таким образом, чтобы соответствующее количество жидкости попадало на тарелки, расположенные внизу.Увеличение числа ступеней контакта достигают и локальным подводом жидкости на тарелки (фиг. 2),Из однотарельчатого или многотарельчатого аппарата такого типа могут быть набраны многоступенчатые массо- и теплообменные аппараты (фиг. 3),Предлагаемый аппарат работает и тогда, когда потоки жидкости и газа направлены снизу вверх, поток жидкости в сверху и газа в снизу, поток жидкости - снизу и газа - сверху.Испытания двухтарельчатого аппарата диаметром 89 Х 4,5 мм и с расстояниями между тарелками около 900 лм показали, что он работает в широком диапазоне рабочих скоростей (от 0,05 до 5 м/сек по га. зу) и обеспечивает практически полную очистку обгазов кремнийорганических производств.Аппараты такого типа могут употребляться как газоочистители и смесители двух или более жидкостей.Предмет изобретенияПенный аппарат для проведения диффузионных и тепловых процессов, представляющий собой вертикальную колонну, внутри которой расположен стакан с перфорированным днищем для ввода жидкой фазы, а снаружи - коллектор для ввода газовой фазы, отличающий ся тем, что, с целью интенсификации процессов, внутри аппарата перпендикулярно оси стакана установлены перфорированные тарелки с площадью сечечия 1 О - 50/о,Л 9 150489 и г остави тел писапи 3. И. ХориковаА. Камышникова Корректор И, А. Шпынева сдактор А. К. Лейкина Текрс Формат бТир а яквобретенийЦентр, М, Ч м. 70 Х О700 открытии при Соркасскии пер., д. 2 оск Типография ЦБТИ, Москва, Петровка,Поди к печ. 2.1 Хг,3 а к 9702ЦБТИ Комитета по делам Обьем 0,26 изд. л Цена 4 коп. е Министров СССР
СмотретьЗаявка
738749, 17.07.1961
Горбоконев В. П, Кваша В. Б
МПК / Метки
МПК: B01D 47/04, B01D 47/12
Метки: аппарат, диффузионных, пенный, проведения, процессов, тепловых
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-150489-pennyjj-apparat-dlya-provedeniya-diffuzionnykh-i-teplovykh-processov.html" target="_blank" rel="follow" title="База патентов СССР">Пенный аппарат для проведения диффузионных и тепловых процессов</a>
