Кварцевый неастазированный гравиметр, содержащий кварцевую упругую систему с горизонтальной крутильной нитью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 149897
Автор: Тулин
Текст

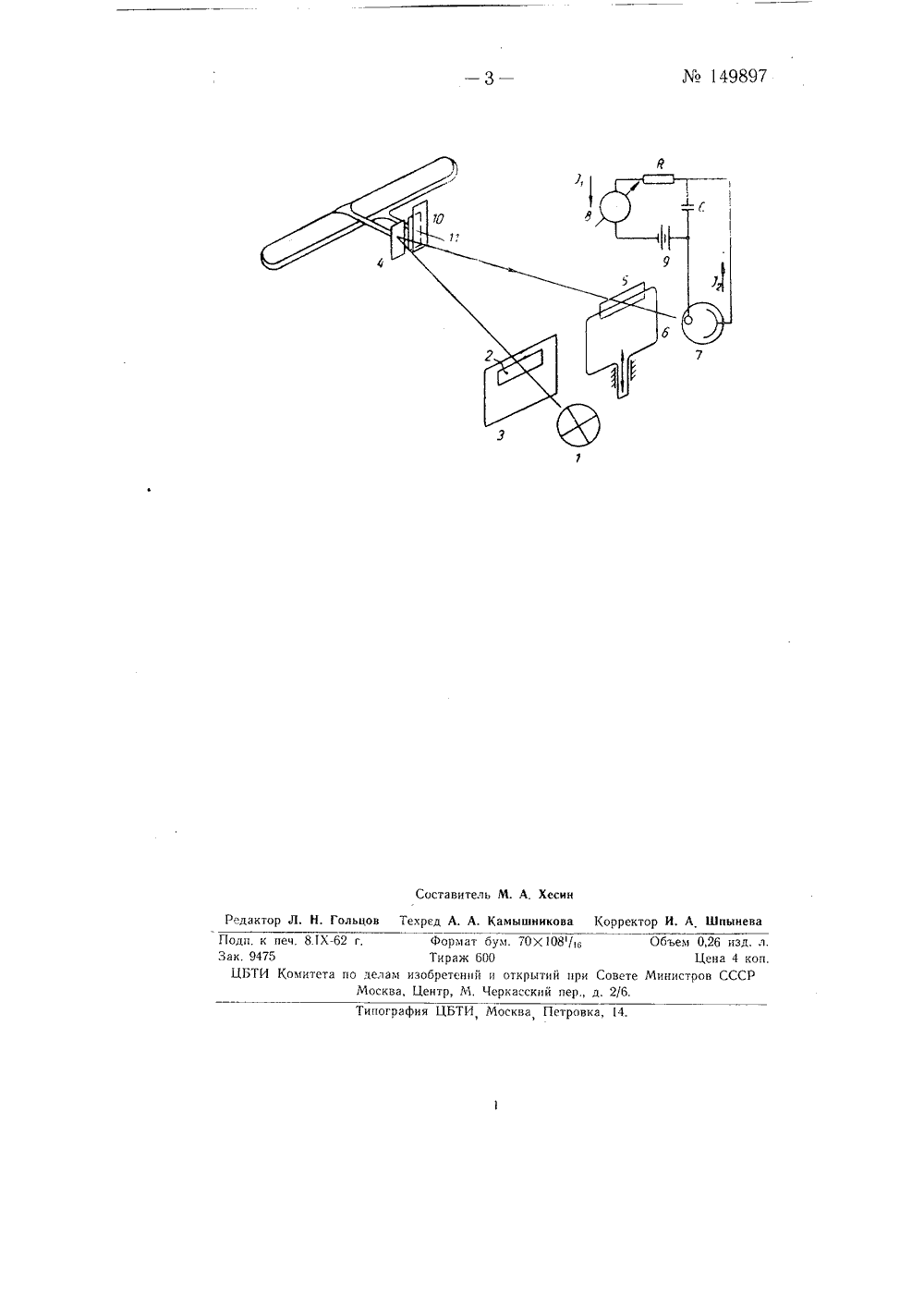

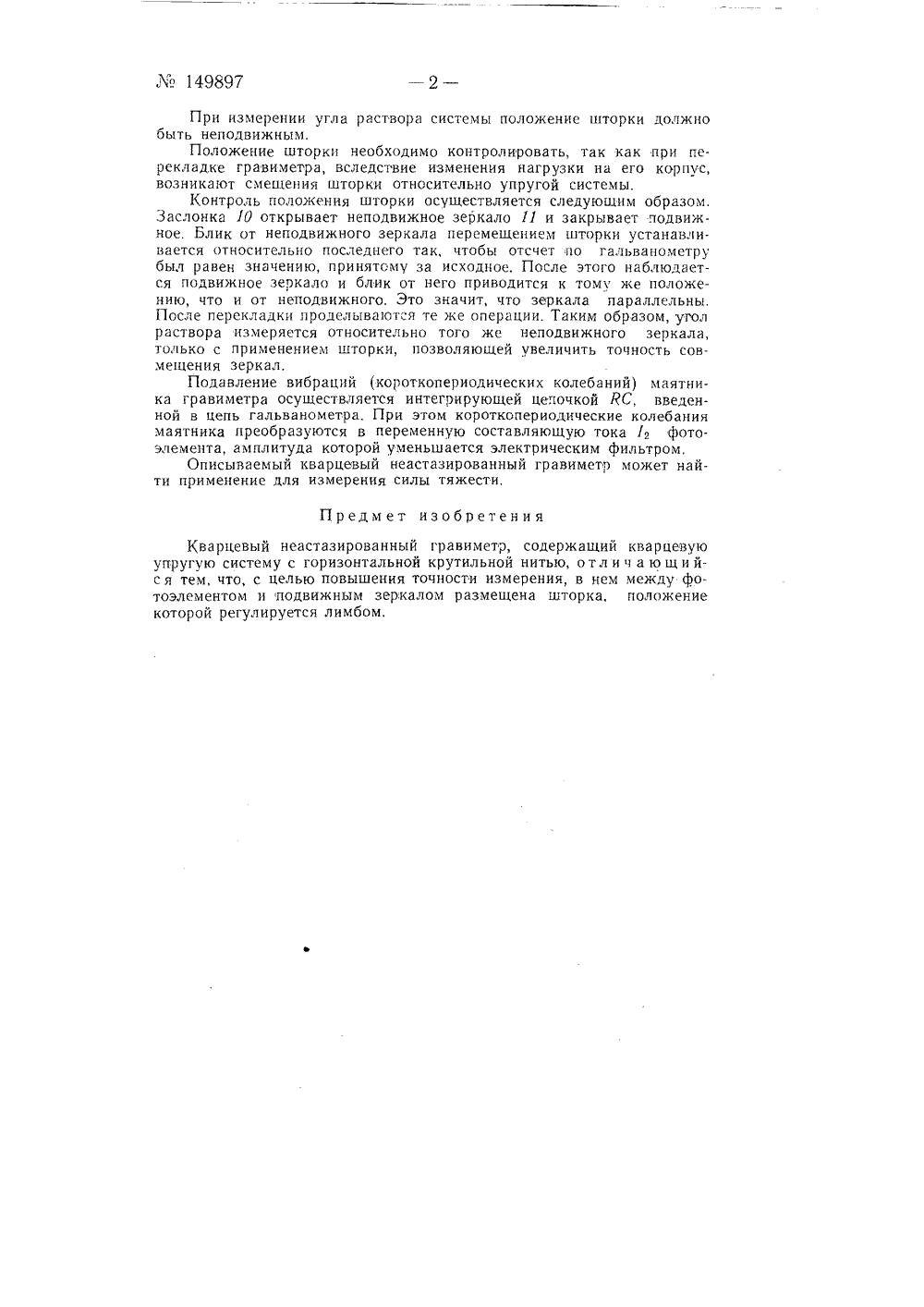

Подписная группа .Ч 1 бб В. А. Тулин КВАРЦЕВЫЙ НЕАСТАЗИ ОДЕРЖАЦИЙ КВАРЦЕВГОРИЗОНТАЛЬНОЙ К ВАН НЫЙ ГРАВИМЕТР, УПРУГУЮ СИСТЕМУ С УТИЛЬНОЙ НИТЬЮ Заявлено 11 марта 1961 г. за721021/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССРБюллетене изобретений17 за 1962 г. публикован рцевого пеастазироу фотоэлементом ие которой регулнИзвестны кварцевые гравиметры с горизонтальной еастазированной крутильной нитью,Отличительная особенность описываемого кваванного гравиметра состоит в том, что в нем междподвижным зеркалом размещена шторка, положенруется лимбом,Кварцевый гравиме 1 р такой конструкции повышает точность измерений.На чертеже изображена схема описываемого кварцевого неастазированного гравиметра.Осветитель 1 совместно с диафрагмой 2 в перегородке 3 создаетблик прямоугольной формы на подвижном зеркале 4. Отражаясь отподвижного зеркала кварцевой системы, изображение 5 диафрагмы 2проектируется на подвижную шторку б посредством лимба. Причемизображение проектируется на шторку таким образом, что его большая ось параллельна обрезу шторки, За шторкой устанавливается фотоэлемент 7. Б электрическую цепь фотоэлемента включены гальванометр 8, батарея 9, а также сопротивление 1 т и конденсатор С.Цепочка 1 гС является интегрирующей. При полностью закрытомшторкой блике ток 11 в гальванометре равен нулю, а при полностьюоткрытом блике соответствует максимальному отклонению стрелки нагальванометре шкалы. Таким образом, положение стрелки гальванометра соответствует ширине блика, находящегося выше обреза шторки, Погрешность установки блика относительно обреза шторки опрде 1 яется погрешностью отсчета по гальвапометру.Лд 149897При измерении угла раствора системы положение шторки должно быть неподвижным,Положение шторки необходимо контролировать, так как при перекладке гравиметра, вследствие изменения нагрузки на его корпус, возникают смешения шторки относительно упругой системы.Контроль положения шторки осушествляется следующим образом, Заслонка 10 открывает неподвижное зеркало 11 и закрывает подвикное. Блик от неподвижного зеркала перемещением шторки устанавливается относительно последнего так, чтобы отсчет по гальванометру был равен значению, принятому за исходное. После этого наблюдается подвижное зеркало и блик от него приводится к тому же положению, что и от неподвижного. Это значит, что зеркала параллельны. После перекладки проделываются те ке операции. Таким образом, угол раствора измеряется относительно того же неподвижного зеркала, только с применением шторки, позволяющей увеличить точность совмещения зеркал.Подавление вибраций (короткопериодических колебаний) маятника гравиметра осуществляется интегрирующей целочкой РС, введенной в цепь гальванометра. При этом короткопериодические колебания маятника преобразуются в переменную составляющую тока 12 фотоэлемента, амплитуда которой уменьшается электрическим фильтром,Описываемый кварцевый неастазированный гравиметр может найти применение для измерения силы тяжести.Предмет изобретенияКварцевый неастазированный гравиметр, содержащий кварцевую упругую систему с горизонтальной крутильной нитью, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения, в нем между фотоэлементом и подвижным зеркалом размешена шторка, положение которой регулируется лимбом,149897Составитель М. А. ХесинРедактор Л. Н. Гольцов Техред А. А. Камышникова Корректор И. А Шпынева Подп, к печ, 8.Хг, Формат бум. 70 Х 08/, Объем 0,26 изд. л. Зак. 9475 Тираж 600 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6. Типография ЦБТИ Москва Петровка, 14.
СмотретьЗаявка
721021, 11.03.1961
Тулин В. А
МПК / Метки
МПК: G01V 7/02
Метки: горизонтальной, гравиметр, кварцевую, кварцевый, крутильной, неастазированный, нитью, систему, содержащий, упругую
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-149897-kvarcevyjj-neastazirovannyjj-gravimetr-soderzhashhijj-kvarcevuyu-upruguyu-sistemu-s-gorizontalnojj-krutilnojj-nityu.html" target="_blank" rel="follow" title="База патентов СССР">Кварцевый неастазированный гравиметр, содержащий кварцевую упругую систему с горизонтальной крутильной нитью</a>
