Устройство для регулирования положения электрода относительно свариваемого шва
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 198476
Автор: Латышев
Текст

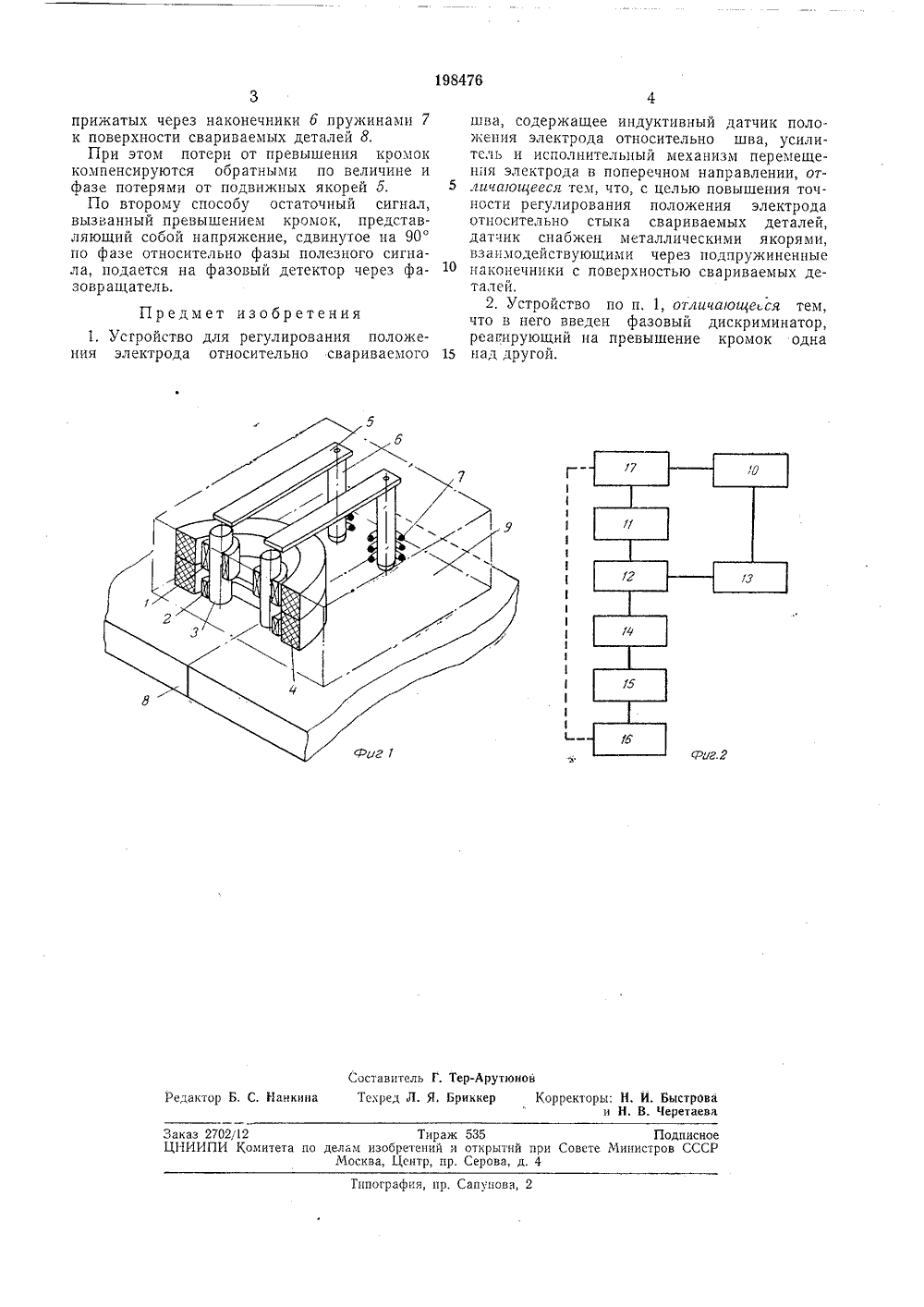

Союз Советских Социалистических Респуслиииорите Конитет по делал зобретеиий и открыт при Совете евииистро СССРОпубликовано 28.И,1967. Бюллетень 14Дата опубликования описания 24 Х 111.1967 Авторизобретсни В. Латыш явитель ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯОТНОСИТЕЛЬНО СВАРИВАЕт 10 ГО 111 ВА ТРОЙС ЕКТРОД Известны устройства для регулирования положения электрода относительно свариваемого шьа, содержащие индуктивный датчик полохкеция электрода относительно шва, усилитель и исполнительный механизм перемещения электрода в поперечном направлении.В известных устройствах влияние превышения кромок одна над другой ца качество сварного шва устраняется применением сложного двойного датчика и сложной схемы разделения сигналов, Кроме того, точность регулирования перемещения электрода относительно стыка не всегда удовлетворительна.11 редлагаемое устройство позволяет уменьшить помехи от несовмещения кромок свариваемых деталей за счет механической компенсации в индуктивном датчике и путем схемцого решения.На фиг. 1 изображена схема и:1 дуктивного датчика; ца фиг. 2 - блок-схема устройства.Для увеличения чувствительности датчика и для зашиты его от действия посторонних маг 11 итных полеи катушки 1 и 2 датчика вместе с сердечником 3 заключены в ферритовые кольца 4. У верхних свободных концов обоих сердечников располохкены хтеталлические якоря (пластинки) 5, которь 1 е через цакоцсчц:ки 6 цилиндрическими пружинами 7 поджцмаются к поверхности свариваемых дсталей 8, причем цаконеч 1 гики имеют срерическу 1 о контактную повсрхцость, Вся системазаключена в корпус 9 из цсмагцитцой стали.Злектронцая схема устройства состоит цзгенератора 10 синусондального напряжения,усилителя 11 сццусондальцого наприкения,фазового дискриминатора 12, фазовращатсля13, модулятора 14, усил;тсля 16 сигналов модулятора и исполнительного двигателя .;еханизма перемещения сварочной головки 16.Ъстройство работает следующим образом.Сигнал, несущий информацию о положениидатчика от 1 юситсльнс стыка, сшмается в виде э, д. с. с сигнальных обмоток датчика 17.1-1 а обмотку возбуждения датчика пр: этомподается сигнал от генератора 10. В фазовомдискриминаторе 12 эта э. д, с. сравццвается сопорным напряжением.В зависимости от э.д,с., поступающей цафазовый дискриминатор, ца его выходе появляется сигнал постоянного тока той цлц инойполярности. С помощью усилителя 16 следящая система устанавливает сварочную головку сих 1 метричцо ОтцосителыО стыка.Компенсация вслцчциы превышения кромок одна цад другой осуществляется двумяспособами,По первому способу компецса 1 щя осущест.ьлястся п 1 сханчески, одновременно с появле 1 гием превыц 1 ения кромок, псремегцеццем яко 30 рсй 6, расположенных цад сердечниками 33прижатых через наконечники 6 пружинами 7 к поверхности свариваемых деталей 8,При этом потери от превышения кромок компенсируются обратными по величине и фазе потерями от подвижных якорей б.По второму способу остаточный сигнал, вызванный превышением кромок, представляющий собой напряжение, сдвинутое на 90 по фазе относительно фазы полезного сигнала, подается на фазовый детектор через фазовр ащатель.Предмет изобретения1. Усгройство для регулирования положения электрода относительно свариваемого 198476 шва, содержащее индуктивный датчик поло.жения электрода относительно шва, усилитель и исполнительный механизм перемещения электрода в поперечном направлении, от личающеесл тем, что, с целью повышения точности рсгулирования положения электрода относительно стыка свар иваемых деталей, датчик снабжен металлическими якорями, взаимодействующими через подпружиненные 10 наконечники с поверхностью свариваемых деталей,2. Устройство по п, 1, отличающееся тем,что в него введен фазовый дискриминатор, реагирующий на превышение кромок одна 15 над другой.Редактор Б. С. Нанкина Заказ 2702/12ЦНИИПИ Комитета по оставитель Г. Тер-АрутюновТскред Л. Я, Бриккер Корректоры: Н. И. Быстрови Н. В. ЧеретаеваТираж 535 Подписно лач изобретений и открытий при Совете йипистров СССР Москва, Центр, пр, Серова, д. 4пографии, пр. Сапунова
СмотретьЗаявка
1073145
В. В. Латышев
МПК / Метки
МПК: B23K 37/02
Метки: относительно, положения, свариваемого, шва, электрода
Опубликовано: 01.01.1967
