Устройство для демодуляции фазоманипулированных сигналов

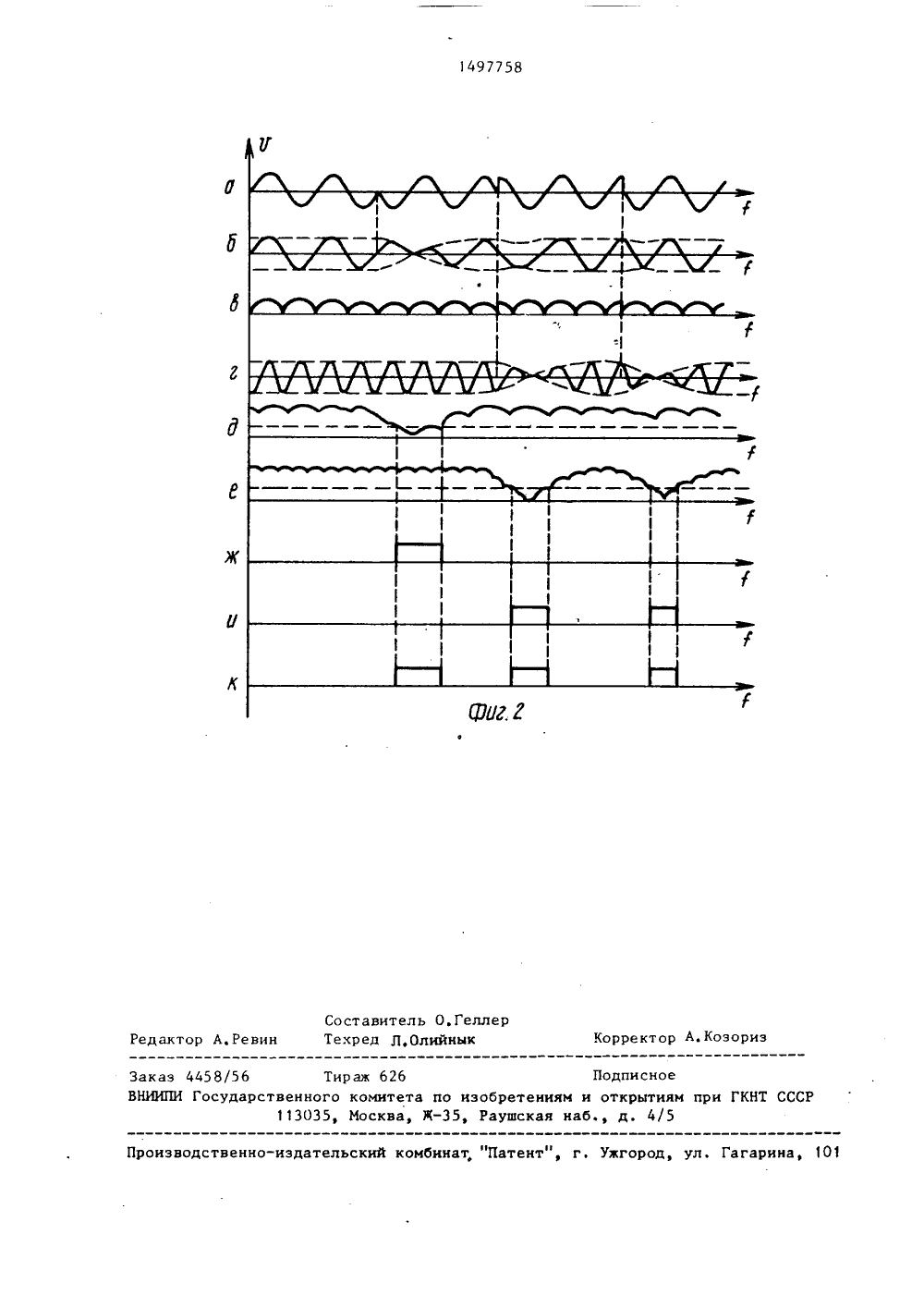

СОЮ СОЦИ СОВЕ ТСНИЛИСТИЧЕБЛИН 14 Н 04.27 ИСАНИЕ ОБРЕТЕНЕЛЬСТВУ ии инститябрьской электовыше строй алов фаак на 18 поки 4итель 6 й СУДАРСТВЕННЫЙ НОМИТЕТ О ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ ССОР К АВТОРСКОМУ СВИДЕ(71) Киевский политехническтут им. 50-летия Великой Оксоциалистической революции(54) УСТРОЙСТВО ДЛЯ ДЕМОДУЛЯЦИИ ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится кросвязи. Цель изобретения - пние разрешающей способности уства путем демодуляции сигиэоразностной манипуляцией ктак и на Ф 90 . Устройство содержитрезонаторы 1 и 7, двухполупериоднывыпрямители 2 и 8, фильтры 3 и 9нижних частот, пороговые би 10, элемент ИЛИ 5 и удвочастоты, фаэоманипулированный сиги поступает на входы резонатора 1 и удвоителя 6, При скачках фазы наф180 огибающая сигнала на выходе резонатора 1 падает до нуля. За счето снятия скачков фазы на 180 удвоителем 6 огибающая сигнала на выходе резонатора 7 в этом случае не изменится. При скачках фазы на 1 90 огибающая сигнала на выходе резонатора 1 изменяется незначительно, тогда как эа счет преобразования величиныо скачка. фазы удвоителем 6 огибающая сигнала на выходе резонатора 7, настроенного на вторую гармоникуФвходного сигнала, падает до нуля. Для выделения огибающей выходные сигналы резонаторов 1 и 7 выпрямляются, сглаживаются и через пороговые блоки 4 и 1 О поступают на элемент ИЛИ 5, где объединяются, В результате каждый скачок фазы во входном сигнале приводит к появлению импульа выходе устроиства. 2 и3 1497758Изобретение относится к электросвязи и может быть использовано ваппаратуре передачи данных с двукратной фазоразностной манипуляцией.Цель изобретения - повышение разрешающей способности устройства путем демодуляции сигналов как с фазоразностной манипуляцией на 180 , таки на +901 ОНа фиг1 изображена структурнаявэлектрическая схема предлагаемого .устройства; на фиг. 2 - временныедиаграммы, поясняющие работу устройства. 15Устройство содержит первый резонатор 1, первый двухполупериодныйвыпрямитель 2, первый фильтр 3 нижних частот, первый пороговый блок 4,элемент ИЛИ 5, удвоитЬль 6 частоты, 20второй резонатор 7, второй двухполупериодный выпрямитель 8, второйфильтр 9 нижних частот и второй пороговый блок 10,Устройство работает следующим образом.Фазоманипулированный сигнал(фиг. 2 а) поступает на входы резонатора 1 и удвоителя 6 частоты. Прискачках фазы на 180 огибающая сигна- ЗОла на выходе резонатора 1 падаетпрактически до нуля (фиг, 26). Засчет снятия скачков фазы на 180 удвоителем 6 частоты (фиг. 2 в) огибающая сигнала на выходе резонатора 7 З 5в этом случае не изменяется (фиг,2 г).ОНапротив, при скачках фазы на 190огибающая сигнала на выходе резонатора 1 изменяется незначительно(фиг, 26), тогда как за счет преобор аз ования величины скачка фазы удвоителем 6 частоты (фиг, 26) огибающаясигнала на выходе второго резонатораФ7, настроенного на вторую гармоникувходного сигнапа, падает практически 45 4о до нуля (фиг, 2 г), С целью выделения огибающей выходные сигналы резонаторов 1 и 7 выпрямляются выпрямителями 2 и 8 и сглаживаются фильтрами Э и 9 нижних частот соответственно (фиг. 2 д и фиг. 2 е). Выделенйые сигналы огибающих (фиг, 2 д и фиг. 2 е) подаются на пороговые блоки 4 и 10, выходные сигналы которых (фиг. 2 ж и фиг, 2 и) объединяются элементом ИЛИ 5, в результате чего каждый скачок фазы во входном сигнале приводито к появлению импульса на выходе устройства (фиг, 2 к).Таким образом, устройство обнаруживает во входном сигнале не только скачки фазы на 180, но и на +90 т.е. его разрешающая способность по фазе увеличивается вдвое.Формул а изобретениямиУстройство для демодуляции фазоманипулированных сигналов, содержащее последовательно соединенные первый резонатор, первый двухполупериодный выпрямитель, первый фильтр нижних частот и первый пороговый блок, о тл и ч а ю щ е е с я тем, что, с целью повышения разрешающей способности путем демодуляции сигналов как с фазоразностной манипуляцией на 180 , так и на 90 , в него введеныо опоследовательно соединенные удвоитель частоты, второй резонатор, второй двухполупериодный выпрямитель, второй фильтр нижних частот, второй пороговый блок и элемент ИЛИ, второй вход которого подключен к выходу ,первого порогового блока, при этом вход первого резонатора соединен свходом удвоителя частоты и является входом устройства, выходом которого является выход элемента 1,1497758 д Со ст ави тел ь О. Гелл Техред Л,Олийнык Корректор А. Козори акт о евин Заказ 4458/56 Тираж 626 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб., д. 4/5 роизводственно-издательский комбинат, "Патент", г, Ужгород, ул. Гагарина, 1
