Оптоэлектронный генератор импульсов

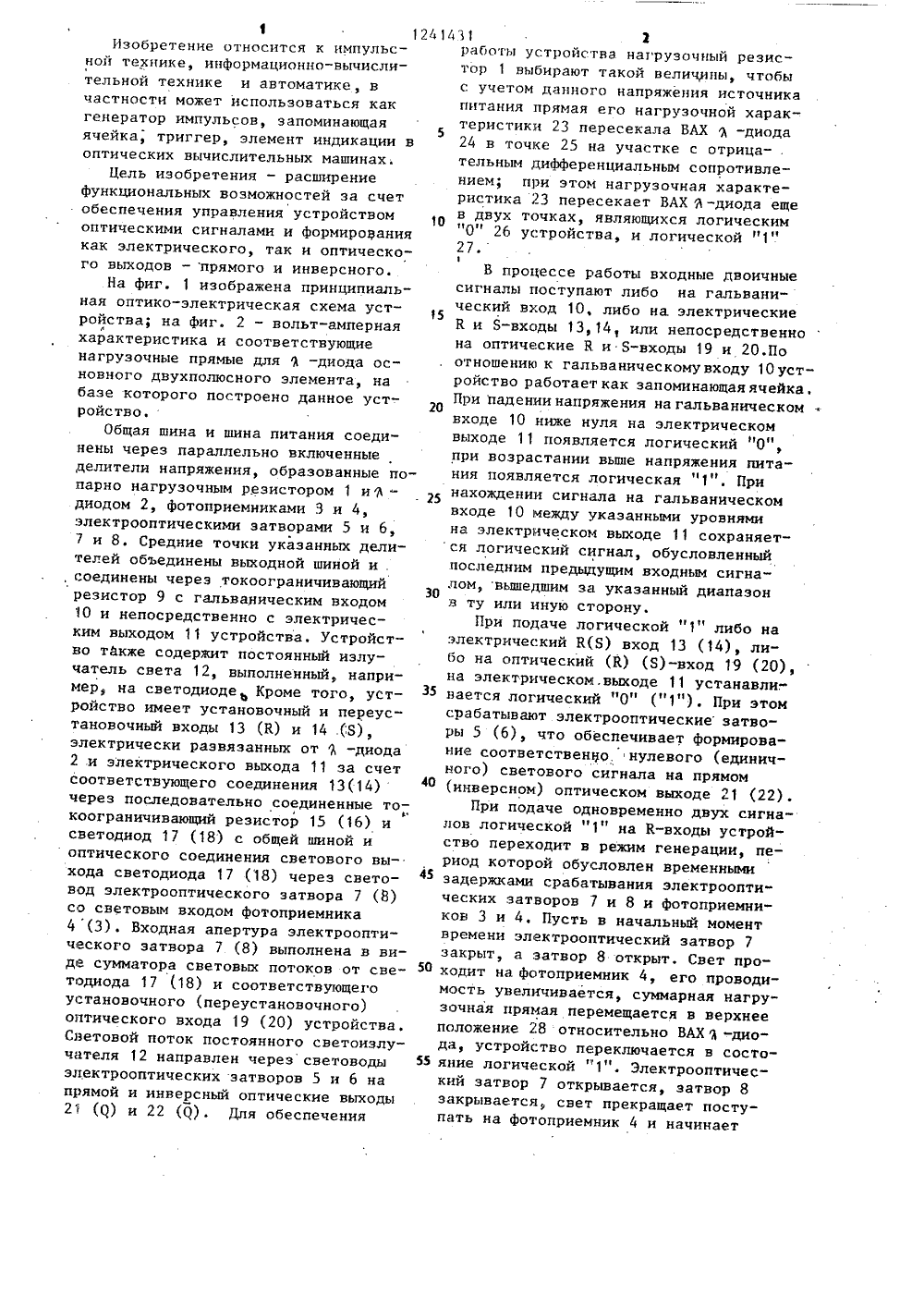

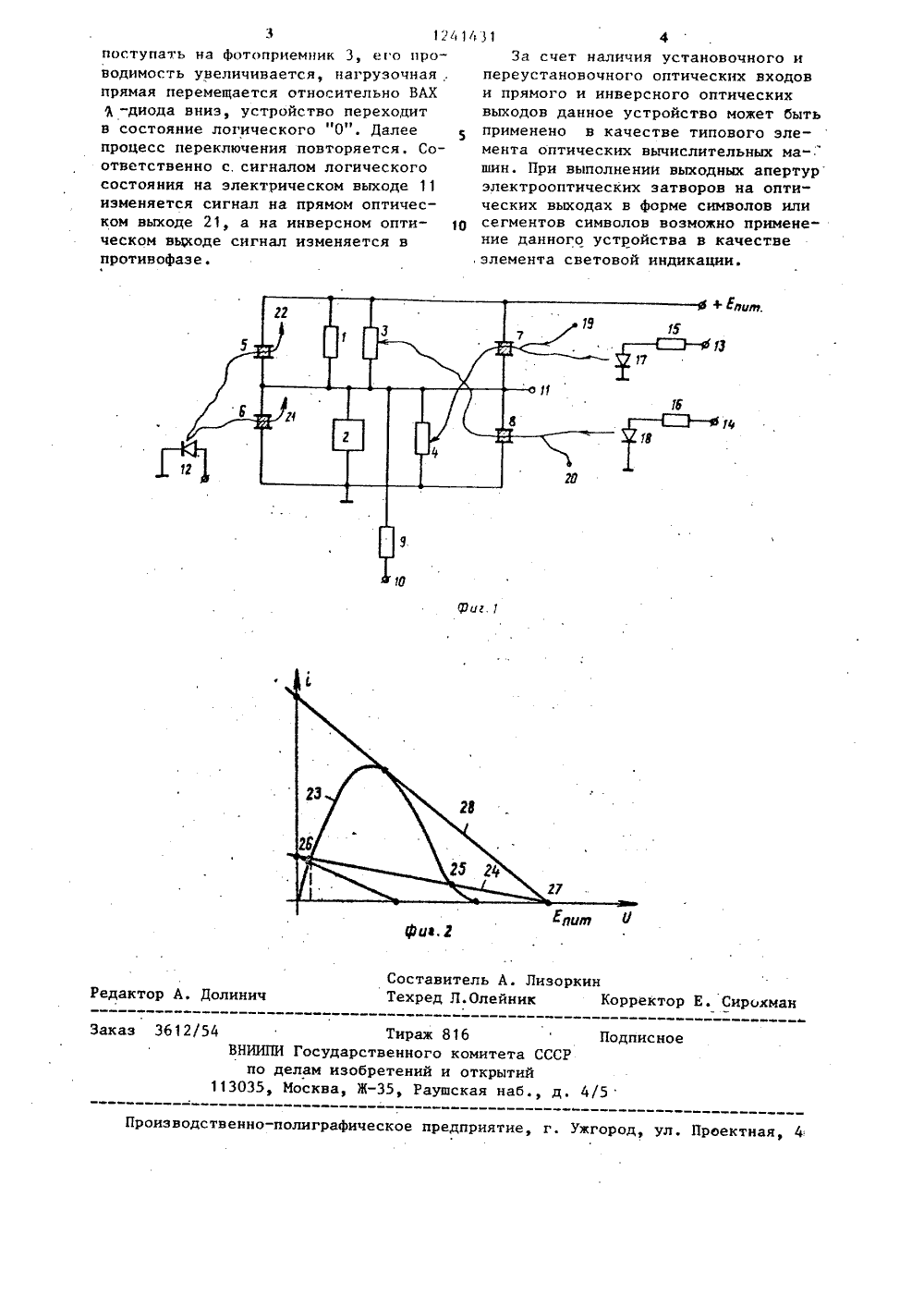

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 51) 4 Н 03 К 3/ ПИСАНИЕ ИЗОБРЕТЕ ВИДЕТЕЛЬСТ ВТОРСКО. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Винницкий политехнический институт(54)(57) ОПТОЭЛЕКТРОННЫЙ ГЕНЕРАТОРИМПУЛЬСОВ,. содержащий последовательно соединенные и включенные между шиной источника питания и общей шинойпервый и второй фотоприемники, токозадающий резистор, один вывод которого соединен с входной шиной, соединенные последовательно и включенныемежду шиной источника питания и общейшиной-диод и нагрузочный резистор,прямой и инверсный оптические входы,прямой и инверсный оптические выходы,ервый и второй светодиоды, причемнод второго светодиода соединен с сбей шиной, о т л и ч а ю щ и,й с яем, что, с целью расширения функциоальных возможностей, в него дополниельно введены первый и второй входые и первый и второй выходные оптоэлектронные затворы, два резистора ипостоянный светоизлучатель, причемпервые входной и выходной оптоэлектронные затворы включены между шинойпитания и выходной шиной, вторыевходной и выходной оптоэлектронные затворы включены между выходной шиной иобщей шиной, анод второго светодиодасоединен с общей шиной, катоды первого и второго светодиодов соединенычерез соответствующие введенные резисторы с прямым и инверсным электрическими входами, прямой оптическийвход . и световой выход первого светодиода оптически соединены через апертуру первоговходного оптоэлектронногозатвора с оптическим входом второгофотоприемника, инверсный оптический вход и световой выход второго светодиода соединены оптически через апертуру второго оптоэлектронного затворас оптическим входом первого фотоприемника, световой выход постоянногосветоизлучателя соединен через апертуры первого и второго выходных оптоэлектронных затворов с прямым и инверсным оптическими выходами., второйвывод токозадающего резистора и точкисоединения первого и второго фотоприемников и нагрузочного резистора с-диодом подключены к выходной шине,1 12Изобретение относится к импульсной технике, информационно-вычислительной технике и автоматике, в частности может использоваться как 1431 2 генератор импульсов, запоминающая ячейка, триггер, элемент индикации в оптических вычислительных машинах;Цель изобретения - расширение функциональных возможностей за счет обеспечения управления устройством оптическими сигналами и формирования как электрического, так и оптического выходов - прямого и инверсного.На фиг. 1 изображена принципиальная оптико-электрическая схема устройства; на фиг. 2 - вольт-амперная характеристика и соответствующие нагрузочные прямые для 9 -диода основного двухполюсного элемента, на базе которого построено данное устройство.Общая шина и шина питания соединены через параллельно включенные делители напряжения, образованные попарно нагрузочным резистором 1 и 9 " диодом 2, фотоприемниками 3 и 4, электрооптическими затворами 5 и 6, 7 и 8. Средние точки укаэанных делителей объединены выходной шиной и . , соединены через токоограничивающий резистор 9 с гальваническим входом 10 и непосредственно с электрическим выходом 11 устройства, Устройство также содержит постоянный излучатель света 12, выполненный, например, на светодиоде ь Кроме того, устройство имеет установочный и переустановочный входы 13 (К) и 14 (Б), электрически развязанных от-диода 2 и электрического выхода 11 за счет соответствующего соединения 13(14) через последовательно соединенные то коограничивающий резистор 15 (16) и светодиод 17 (18) с общей шиной и оптического соединения светового выхода светодиода 17 (18) через световод электрооптического затвора 7 (8) со световым входом фотоприемника 4 (3), Входная апертура электрооптического затвора 7 (8) выполнена в виде сумматора световых потоков от светодиода 17 (18) и соответствующего установочного (переустановочного) оптического входа 19 (20) устройства. Световой поток постоянного светоизлучателя 12 направлен через световоды электрооптических затворов 5 и 6 на прямой и инверсный оптические выходы 21и 22 (ф . Для обеспечения лом, вышедшим за указанный диапазон в ту или иную сторону.При подаче логической "1" либо на .электрический К(Б) вход 13 (14), либо на оптический (К) (Б)-вход 19 (20), на электрическом. выходе 11 устанавли." вается логический "0" ("1"). При этом срабатывают электрооптические затворы 5 (6), что обеспечивает формирование соответственно нулевого (единичного) светового сигнала на прямом 30 35 40 45(инверсном) оптическом выходе 21 (22). При подаче одновременно двух сигналов логической "1" на К-входы устройство переходит в режим генерации, период которой обусловлен временнымизадержками срабатывания электроопти"ческих затворов 1 и 8 и фотоприемников 3 и 4. Пусть в начальный моментвремени электрооптический затвор 7закрыт, а затвор 8 открыт. Свет про 50 ходит на фотоприемник 4, его проводимость увеличивается, суммарная нагрузочная прямая перемещается в верхнееположение 28 относительно ВАХ Я -диода, устройство переключается в состояние логической "1". Электрооптический затвор 7 открывается, затвор 8закрывается, свет прекращает поступать на фотоприемник 4 и начинает работы устройства. нагрузочный резистор 1 выбирают такой величины, чтобыс учетом данного напряжения источникапитания прямая его нагрузочкой характеристики 23 пересекала ВАХ-диода24 в точке 25 на участке с отрица- .тельным дифференциальным сопротивлением; при этом нагрузочная характеристика 23 пересекает ВАХ Я -диода ещев двух точках, являющихся логическим"0" 26 устройства, и логической "1"27.1В процессе работы входные двоичныесигналы поступают либо на гальванический вход 10, либо на электрические 15К и Б-входы 13,14, или непосредственнона оптические К и Б-входы 19 и 20.Поотношению к гальваническомувходу 10 устройство работает как запоминающая ячейкаПри падении напряжения на гальваническомвходе 10 ниже нуля на электрическомвыходе 11 появляется логический "0",при возрастании выше напряжения питания появляется логическая "1". Принахождении сигнала на гальваническомвходе 1 О между указанными уровнямина электрическом выходе 11 сохраняется логический сигнал, обусловленныйпоследним предыдущим входным сигна41 31 пит оставитель А. Лизоркехред Л.Олейник ктор А, Долинич ектор Е. Сирохман аж 816ого комитета СССий и открытийРаушская наб., д Подписно 4 5 Производственно-полиграфическое предприятие, г. Проектная, 4 поступать на фотоприемиик 3, его проводимость увеличивается, нагруэочная,.прямая перемещается относительно ВАХ% -диода вниз, устройство переходитв состояние логического "0". Далеепроцесс переключения повторяется. Соответственно с, сигналом логическогосостояния на электрическом выходе 11изменяется сигнал на прямом оптическом выходе 21, а на инверсном оптическом выходе сигнал изменяется впротивофазе. каз 3612/54 Ти ВНИИПИ Государствен по делам изобрете 113035, Москва, Ж, 4За счет наличия установочного ипереустановочного оптических входов и прямого и инверсного оптических выходов данное устройство может быть 5 применено в качестве типового элемента оптических вычислительных машин. При выполнении выходных апертур электрооптических затворов на оптических выходах в форме символов или сегментов символов возможно применение данного устройства в качестве ,элемента световой индикации.
