Поляризационный интерферометр-рефрактометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

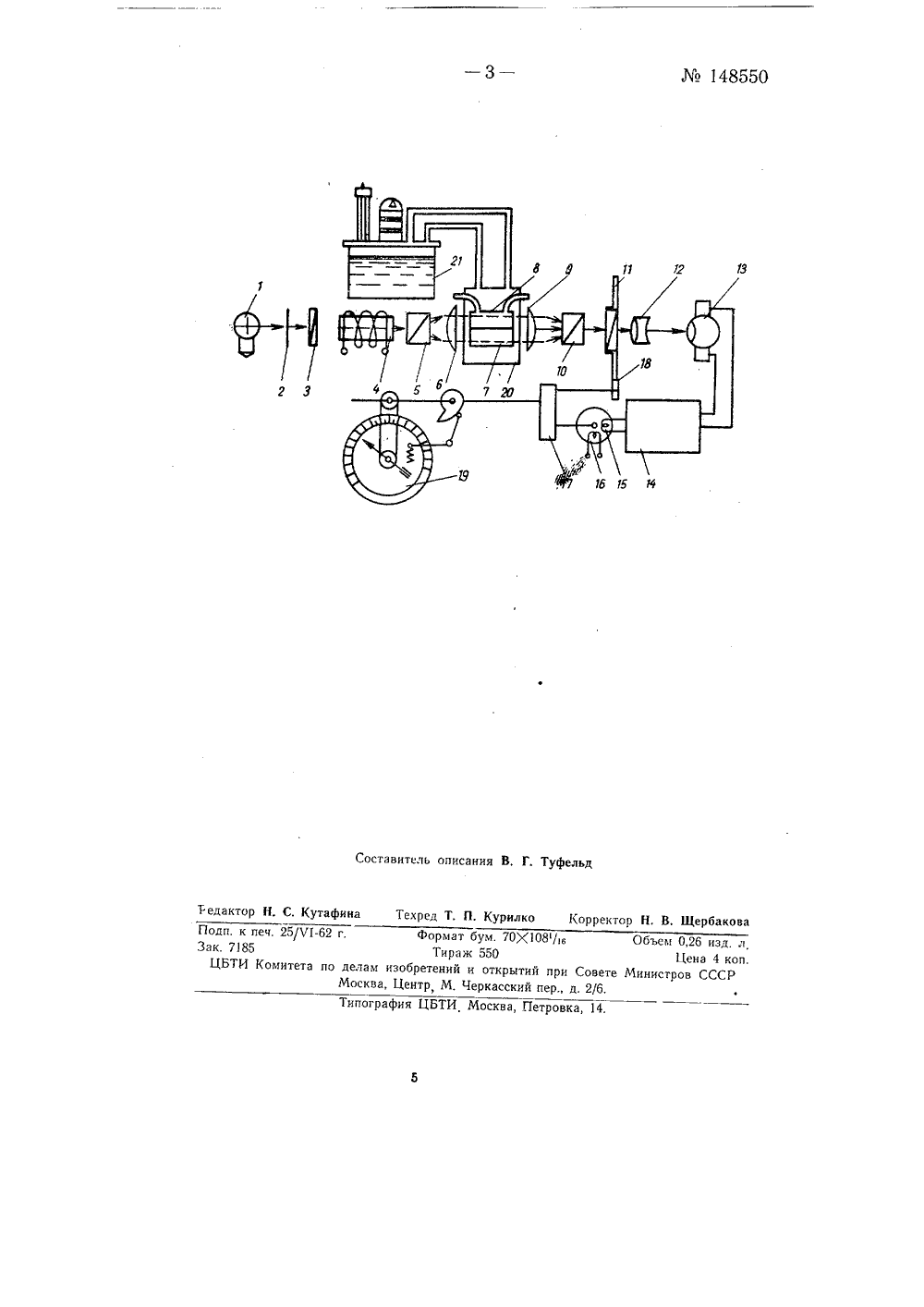

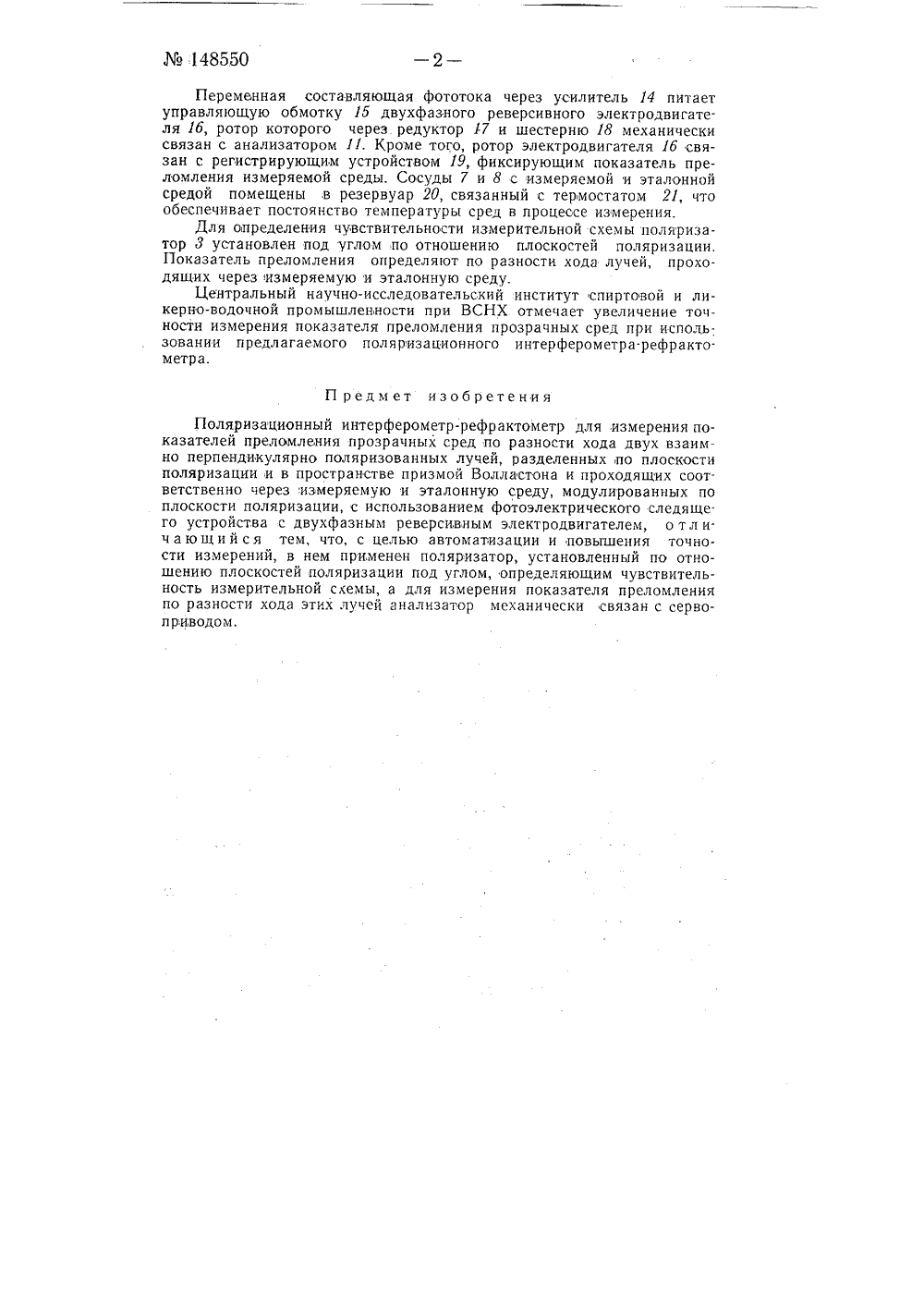

Класс 42 Й, 3442 К 36148550 СССР 1 т,;1.; Г з ТтИСАНИЕ ИЗОК АВТОРСКОМУ СВ РЕТЕНИЯЕЛЬСТВУ ппа17 одписн Р. Я, Кеймах и В. И. Кудрявцев ПОЛЯРИЗАЦИОННЫЙ ИНТЕРФЕРОМЕТР-РЕФРАКТОМЕТЗаявлено 21 апреля 1959 г. за626178/26елам изобретений и открытий при Совете Министров СССР омитет Опублнковано в Бюллетене изобретений13 за 962 Известные поляризационные интерферометры-рефрактометры дляизмерения показателей преломления прозрачных сред по разностихода двух взаимно перпендикулярно поляризованных лучей, разделенных по плоскости поляризации и в пространстве призмой Волластонаи проходящих соответственно через измеряемую и эталонную среду,модулированных по плоскости поляризации, с использованием фотоэлектрического следящего устройства с двухфазным реверсивным электродвигателем имеют низкую точность измерения и не могут обеспечитьавтоматизацию процесса.В предлагаемом поляризационном интерферометре-рефрактометреприменен поляризатор, который устанавливается по отношению плоскостей поляризации под углом, определяющим чувствительность измерительной схемы. Для измерения показателя преломления по разностихода этих лучей. анализатор механически связан с сервоприводом. Этоотличие позволит автоматизировать процесс измерения и значительноповысить его точность,На чертеже изображен предлагаемый поляризационный интерферометр-рефрактометр.Луч света от источника 1 через диафрагму 2, поляризатор 3 и модулятор 4 направляется на призму Волластона 5, которая разделяетлуч по плоскости поляризации и в пространстве, Разделенные лучичерез линзу б попадают в сосуды 7 и 8 с измеряемой и эталонной средой, на выходе которых помещена линза 9 и вторая призма Волластона 10, Лучи света, проходя вторую призму Волластона 10, поляризуются во взаимно перпендикулярных плоскостях и попадают на анализатор 11, с которого через линзу 12 они попадают на фотоэлектрическоеследящее устройство 13,148550Переменная составляющая фототока через усилитель 14 питает управляющую обмотку 15 двухфазного реверсивного электродвигателя 1 б, ротор которого через редуктор 17 и шестерню 18 механически связан с анализатором 11. Кроме того, ротор электродвигателя 1 б связан с регистрирующим устройством 19, фиксирующим показатель преломления измеряемой среды. Сосуды 7 и 8 с измеряемой и эталонной средой помещены,в резервуар 20, связанный с термостатом 21, что обеспечивает постоянство температуры сред в процессе измерения.Для определения чувствительности измерительной схемы поляризатор 3 установлен под углом по отношению плоскостей поляризации, Показатель преломления определяют по разности хода лучей, проходящих через измеряемую и эталонную среду.Центральный научно-исследовательский институт спиртовой и ликерно-водочной промышленности при ВСНХ отмечает увеличение точности измерения показателя преломления прозрачных сред при использовании предлагаемого поляризационного интерферометра-рефрактометра.П редм ет изобретенияПоляризационный интерферометр-рефрактометр для измерения показателей преломления прозрачных сред по разности хода двух взаимно перпендикулярно поляризованных лучей, разделенных по плоскости поляризации и в пространстве призмой Волластона и проходящих соот. ветственно через измеряемую и эталонную среду, модулированных по плоскости поляризации, с использованием фотоэлектрического следяще. го устройства с двухфазным реверсивным электродвигателем, о тл ич а ю щ и й с я тем, что, с целью автоматизации и повышения точности измерений, в нем применен поляризатор, установленный по отношению плоскостей поляризации под углом, определяющим чувствительность измерительной схемы, а для измерения показателя преломления по разности хода этих лучей анализатор механически связан с сервоприводом.148550 ставитель описания В. Г. Туфел еедактор Н. С. Кутафина Техред Т. П. Курилко Корректор Н. В. Щербак делам изобретен Совете ММосква Центр р р., д, 2/6.ипография ЦБТИ Москва, Петровка, 14. Поди. к печ. 25/Ч 1-62 г. Фо ак. 7185 ЦБТИ Комитета по мат бум. 70 К 08/16ираж 550 ий и открытий приМ. Че касский пе ъем 0,26 изд Цена 4 к истров ССС
СмотретьЗаявка
626178, 21.04.1959
Кеймах Р. Я, Кудрявцев В. И
МПК / Метки
МПК: G01B 9/02, G01J 4/04, G01N 21/45
Метки: интерферометр-рефрактометр, поляризационный
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-148550-polyarizacionnyjj-interferometr-refraktometr.html" target="_blank" rel="follow" title="База патентов СССР">Поляризационный интерферометр-рефрактометр</a>
