Система индуктивных зубчатых датчиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

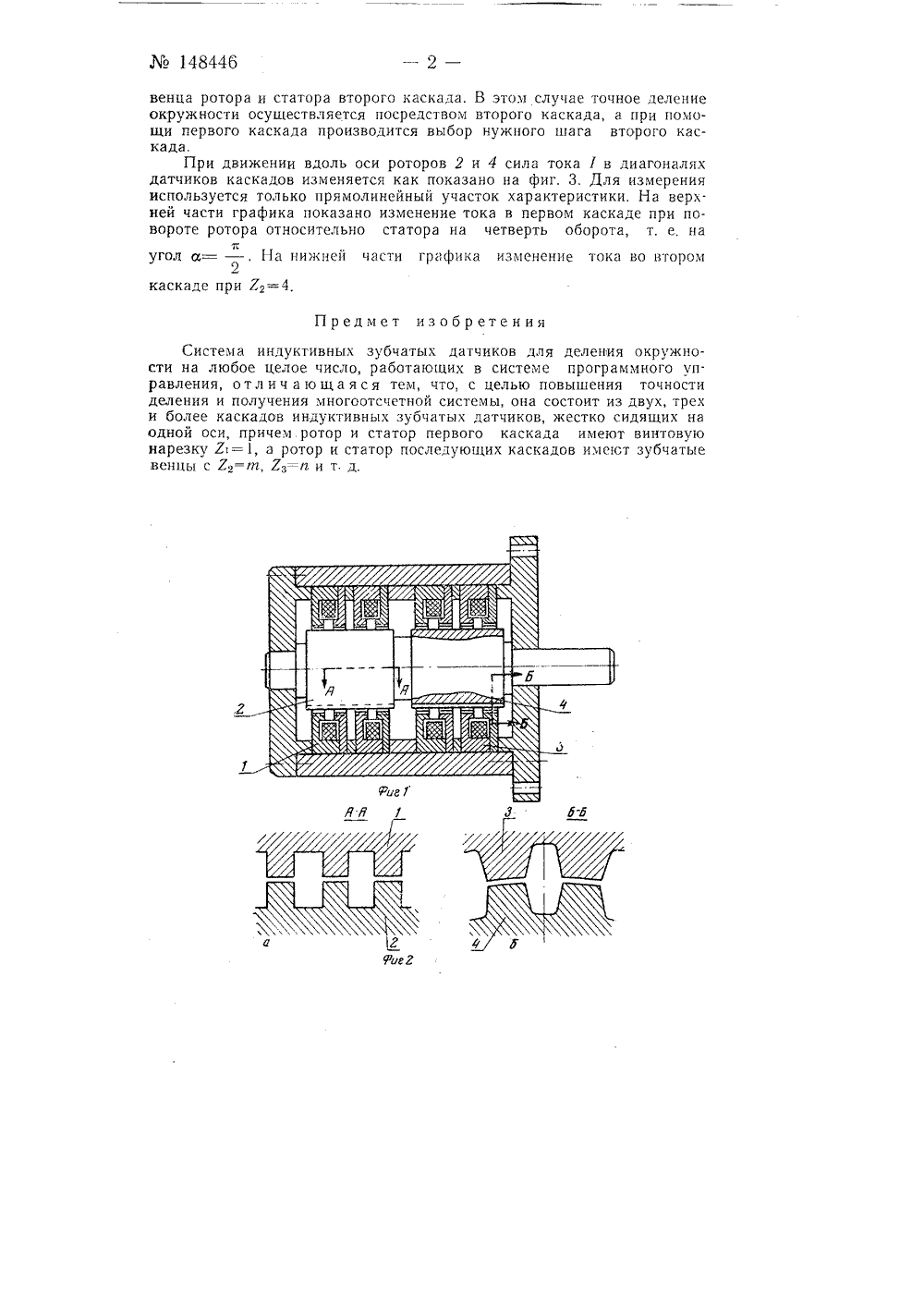

-(я, 1 г с 1 гоп:л, ПИСАНИЕ ИЗОБ ЕтеНИЯН АВТОРСНОМУ СВИДЕТЕЛЬСТВУ Оотнснп 5 Грцш 2 О, Ло" 9. И. Княжицкий и Г, Я, Приблуда ИВНЫХ ЗУБЧАТЫХ ДАТЧИ СИСТЕМА ИН 29 декабри 1960 г. за691725/25етений и открытий нрп Совете Министров ССС,заявлен Комизет по делам изоОпубликовано в Бюллетене изобретений13 зв 1962 г. Известны системы индуктивных зубчатых датчиков для деления окружности на любое целое число, работающих в контуре программного управления.Описыьаемая система индуктивных зубчатых датчиков отличается от известных тем, что она включает в себя два, три или больше каскадов датчиков, жестко закрепленных на одной оси. Ротор и статоо первого каскада имеют винтовую нарезку с 7=1, а роторы и статоры последующил каскадов снабжены зубчатыми венцами с числом зубьев 2 з=т, Уз=-и и т. д. Такая система индуктивных датчиков является многоотсчетной и повышает точность деления.На фиг, 1 показана система двух датчиков в разрезе; на фиг, 2 - профили резьбового а и зубчагого б датчиков (разрезы по А-А и Б-Б на фиг. 1); на фиг. 3 - кривые тока в диагоналях двухкаскадной системы датчиков.Индуктивные зубчатые датчики включаются в систему программного управления, выполненную в виде мостовой схемы из индуктивных дазчиков и набора сопротивлений, известную пз авт. св. Ъв 128067.Статор 1 первого каскада прслставляет собой неподвижную индуктивную гайку, а ротор 2 - винт.Статор и ротор первого каскада имеют винтовую нарезку Ъ=1. Второй каскад имеет аналогичную конструкцию, а статор 3 и ротор 4 вместо винтовой нарезки имеют: первый - внутренний зубчатый венец, а второй - внешний зубчатый венец с числом зубьев Л=пт. Третий и последующий каскады отлича 1 отся от второго каскада числом зубьев зубчатого венца Лз =п и т. д,При помощи первого каскада, включенного в систему программного управления, можно осуществить деление окружности на любое число частей. При включении в систему двух каскадов точность деления окружности повышается пропорционально количеству зубьев зубчатого148446- 2 -Предмет изобретения Система индуктивных зубчатых датчиков для деления окружности на любое целое число, работающих в системе программного управления, отлич а юща яся тем, что, с целью повышения точности деления и получения многоотсчетной системы, она состоит из двух, трех и более каскадов индуктивных зубчатых датчиков, жестко сидящих на одной оси, причем ротор и статор первого каскада имеют винтовую нарезку 2=1, а ротор и статор последующих каскадов имеют зубчатые венцы с 72= 1 п, 3 - л, и т д,е 2 венца ротора и статора второго каскада. В этом случае точное деление окружности осуществляется посредством второго каскада, а при помощи первого каскада производится выбор нужного шага второго каскада.При движении вдоль оси роторов 2 и 4 сила токав диагоналях датчиков каскадов изменяется как показано на фиг. 3. Для измерения используется только прямолинейный участок характеристики, На верхней части графика показано изменение тока в первом каскаде при повороте ротора относительно статора на четверть оборота, т. е, на угол а=, На нижней части графика изменение тока во втором каскаде при 7,=4,14844 б Составитель описания А. В. Солянников Редактор Л. Л 1, Струве Тсхрсд Т. П, Курилко Корректор С Ю, Цверина Типография ЦБТИ Москва, Петровка, 14 1 одп. к лсц. ЗА 711-62 г. Формат бум. 70 Х 108/, Объем 0,26 пзд. л:ак. 779 Тираж 050 Цена 4 кол.ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/6.
СмотретьЗаявка
691725, 29.12.1960
Княжицкий И. И, Приблуда Г. Я
МПК / Метки
МПК: G01D 5/20, G08C 19/06
Метки: датчиков, зубчатых, индуктивных
Опубликовано: 01.01.1962
