Формирователь адресных сигналов

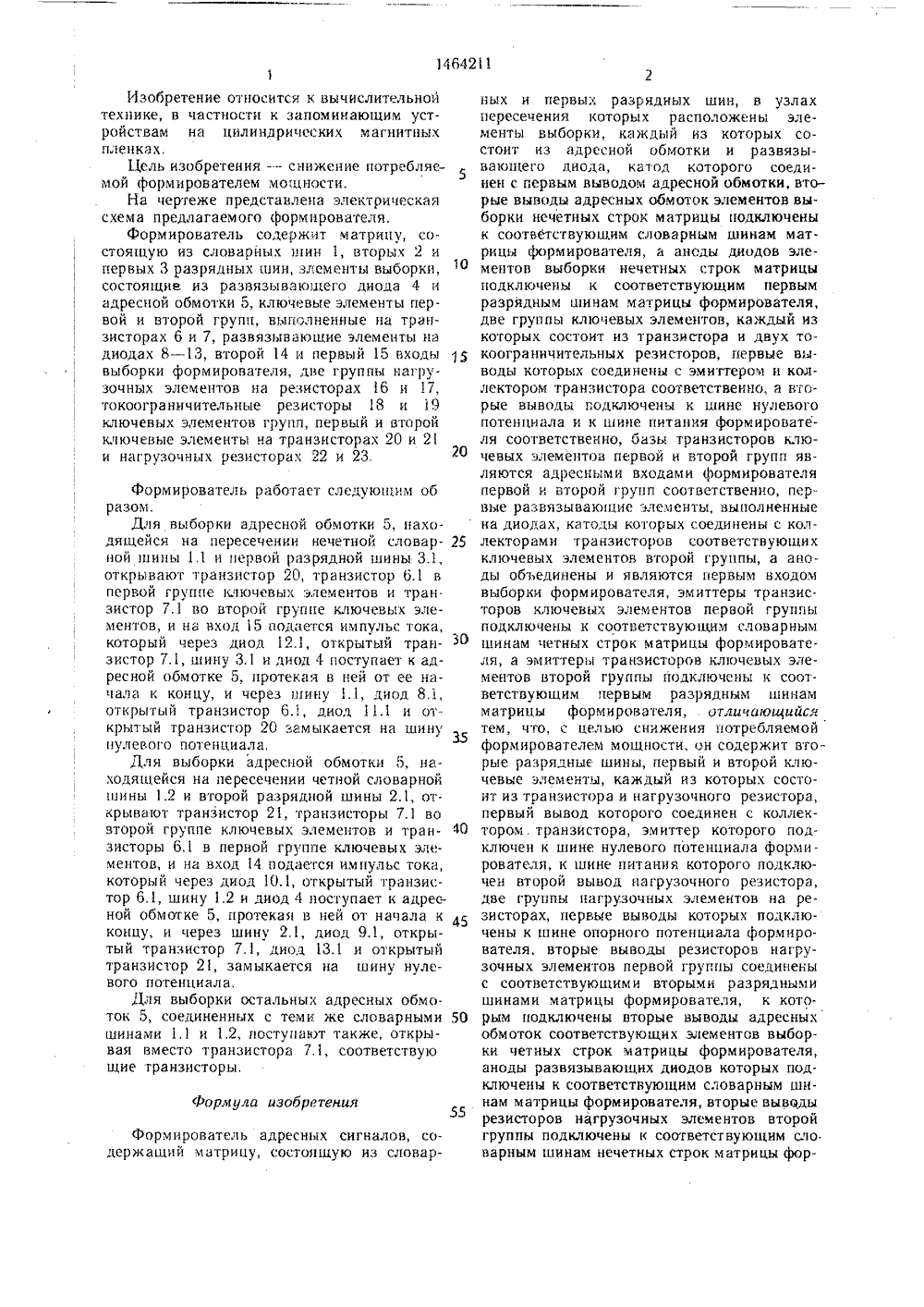

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 8/00 114 б ИЗО ЕНИ ЕЛЬСТВ у ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГННТ СССР(54) ФОРМИРОВАТЕЛЬ АДРЕСНЫХ СИГНАЛОВ(57) Изобретение относится к вычислительной технике, в частности к запоминающимустройствам на цилиндрических магнитныхпленках. Цель изобретения - снижение мощности, потребляемой формирователем, Поставленная цель достигается тем, что формирователь содержит первый и второй ключевые элементы на транзисторах 20, 21 и резисторах 22, 23, развязывающие элементы на диодах 8, 9, 10, 11, 13, 12, нагрузочные элементы на резисторах 16, 17 с соответствующими связями. Транзисторы б подключены к двум словарным шинам 1 с помощью развязывающих элементов на диодах 8, 10, 11, поэтому одним транзистором 6 можно задать ток в любую из двух словарных шин 1, В результате уменьшается в два ра:-а количество ключевых элементов первой группы, а вместе с ними и потребляемая фсрми. рователем мощность. 1 ил.Формула изобретения Изобретение относится к вычислительнои технике, в частности к запоминаюгцим устройствам на цилиндрических магнитных пленках,Цель изобретенияснижение потребляемой формирователем мощности.На чертеже представлена электрическая схема предлагаемого формирователя.Формирователь содержит матрицу, состоящую из словарных шин 1, вторых 2 и первых 3 разрядных шин, элементы выборки, состоящие из развязывакнцего диода 4 и адресной обмотки 5, ключевые элементы первой и второй групп, выполненные на транзисторах 6 и 7, развязывающие элементы на диодах 8 - 13, второй 4 и первый 15 входы выборки формирователя, две группы нагрузочных элементов на резисторах 16 и 17, токоограничительные резисторы 8 н 19 ключевых элементов групп, первый и второй ключевые элементы на транзисторах 20 и 2 и нагрузочных резисторах 22 и 23. Формирователь работает следуюпгнм образом.Для выоорки адресной обмотки 5, находящейся на пересечении нечетной словарной шины 1.1 и первой разрядной шины 3.1,открывают транзистор 20, транзистор 6.1 впервой группе ключевых элементов и тран.зистор 7.1 во второй группе ключевых элементов, и на вход5 подается импульс тока,который через диод 12.1, открытый транзистор 7.1, шину 3.1 и диод 4 поступает к адресной обмотке 5, протекая в ней от ее начала к концу, и через шину .1, диод 8.1,открыпгый транзистор 6.1, диод 11.1 и открытый транзистор 20 замыкается на шинунулевого потенциала,Для выборки адресной обмотки 5, находящейся на пересечении четной словарнойшины 1.2 и второй разрядной шины 2.1, открывают транзистор 21, транзисторы 7.1 вовторой группе ключевых элементов и транзисторы 6,1 в первой группе ключевых элементов, и на вход 14 подается импульс тока,который через диод 10.1, открытый транзистор 6.1, шину 1.2 и диод 4 поступает к адресной обмотке 5, протекая в ней от начала кконцу, и через шину 2,1, диод 9.1, открытый транзистор 7.1, диод 3.1 и открытыйтранзистор 21, замыкается на шину нулевого потенциала,Для выборки остальных адресных обмо.ток 5, соединенных с теми же словарнымишинами 1,1 и 1.2, поступают также, открывая вместо транзистора 7.1, соответствующие транзисторы,Формирователь адресных сигналов, содержащий матрицу, состоящую из словарных и первых разрядных шин, в узлах пересечения которых расположены элементы выборки, каждый из которых состоит из адресной обмотки и развязывавшего диода, катод которого соединен с первым выводом адресной обмотки, вторые выводы адресных обмоток элементов выборки нечетных строк матрицы подключены к соответствующим словарным шинам матрицы формирователя, а аноды диодов элементов выборки нечетных строк матрицы подключены к соответствующим первым разрядным шинам матрицы формирователя, две группы ключевых элементов, каждый из которых состоит из транзистора и двух токоограничительных резисторов, первые выводы которых соединены с эмитгером и коллектором транзистора соответственноа вторые выводы годключены к шине нулевого потенциала и к шине питанчя формировате- ля соответственно, базы транзисторов ключевых элементов первой и второй групп являются адресными входами формирователя первой и второй групп соответственно, первые развязывакнцие элементы, выполненные на диодах, катоды которых соединены с кол лекторами транзисторов соответствуюгци хключевых элементов второй группы, а аноды объединены и являются первым входом выборки формирователя, эмиттеры транзисторов ключевых элементов первой группы подключены к соответствующим словарным шинам четных строк матрицы формирователя, а эмиттеры транзисторов ключевых элементов второй группы подключены к соответствующим первым разрядным шинам матрицы формирователя, отличшощийся тем, что, с целью снижения потребляемой формирователем мощности, он содержит вторые разрядные шины, первый и второй ключевые элементы, каждый из которых состоит из транзистора и нагрузочного резистора, первый вывод которого соединен с коллек тором, транзистора, эмиттер которого подключен к шине нулевого потенциала формирователя, к шине питания которого подключен второй вывод нагрузочного резистора, две группы нагрузочных элементов на резисторах, первые выводы которых подключены к шине опорного потенциала формирователя, вторые выводы резисторов нагрузочных элементов первой группы соединеьы с соответствующими вторыми разрядными шинами матрицы формирователя, к кото О рым подключены вторые выводы адресныхобмоток соответствующих элементов выборки четных строк матрицы формирователя, аноды развязывающих диодов которых подключены к соответствующим словарным шинам матрицы формирователя, вторые вывды резисторов нагрузочных элементов второй группы подключены к соответствующим словарным шинам нечетных строк матрицы фор1464211 Составитель С. КоролевРедактор И. Шулла Техред И. Верес Корректор Н. КорольЗаказ 724/54 Тираж 558 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский. комбинат Патент, г. Ужгород, ул. Гагарина. 101 мирователя, с вторых по пятые развязывающие элементы на диодах, катоды диодов вторых развязывающих элементов соединены с коллекторами транзисторов соответствующих ключевых элементов первой группы, а аноды объединены и являются вторым входом выборки формирователя, аноды диодов третьих развязывающих элементов соединены с эмиттерами транзисторов соответствующих ключевых элементов первой группы, а 1 О катоды соединены с коллектором транзистора первого ключевого элемента, база которого является первым адресным входом формирователя, вторым адресным входом которого является база транзистора второго ключевого элемента, коллектор которого соединен с катодами диодов четвертых развязывающих элементов, аноды которых соединены с эмиттерами транзисторов соответствующих ключевых элементов второй группы, коллекторы которых соединены с като. дами диодов соответствующих пятых развязывающих элементов, аноды которых подключены к соответствующим вторым разрядным шинам матрицы формирователя, к словарным шинам нечетных строк которой подключены аноды диодов соответствующих шестых развязывающих элементов, катоды которых соединены с коллекторами трап. зисторов соответствующих ключевых элементов первой группы.
