Генератор импульсов со случайной длительностью

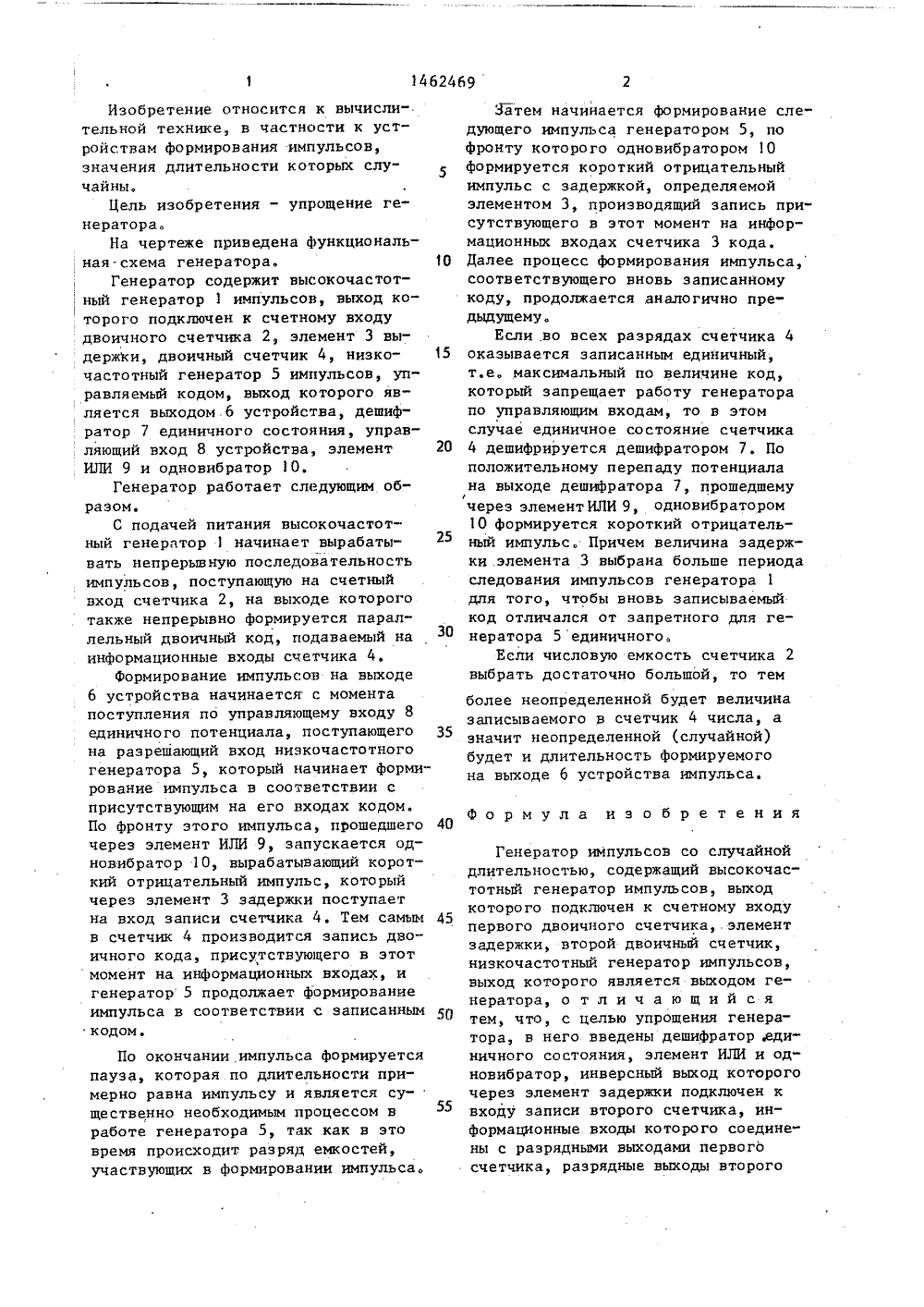

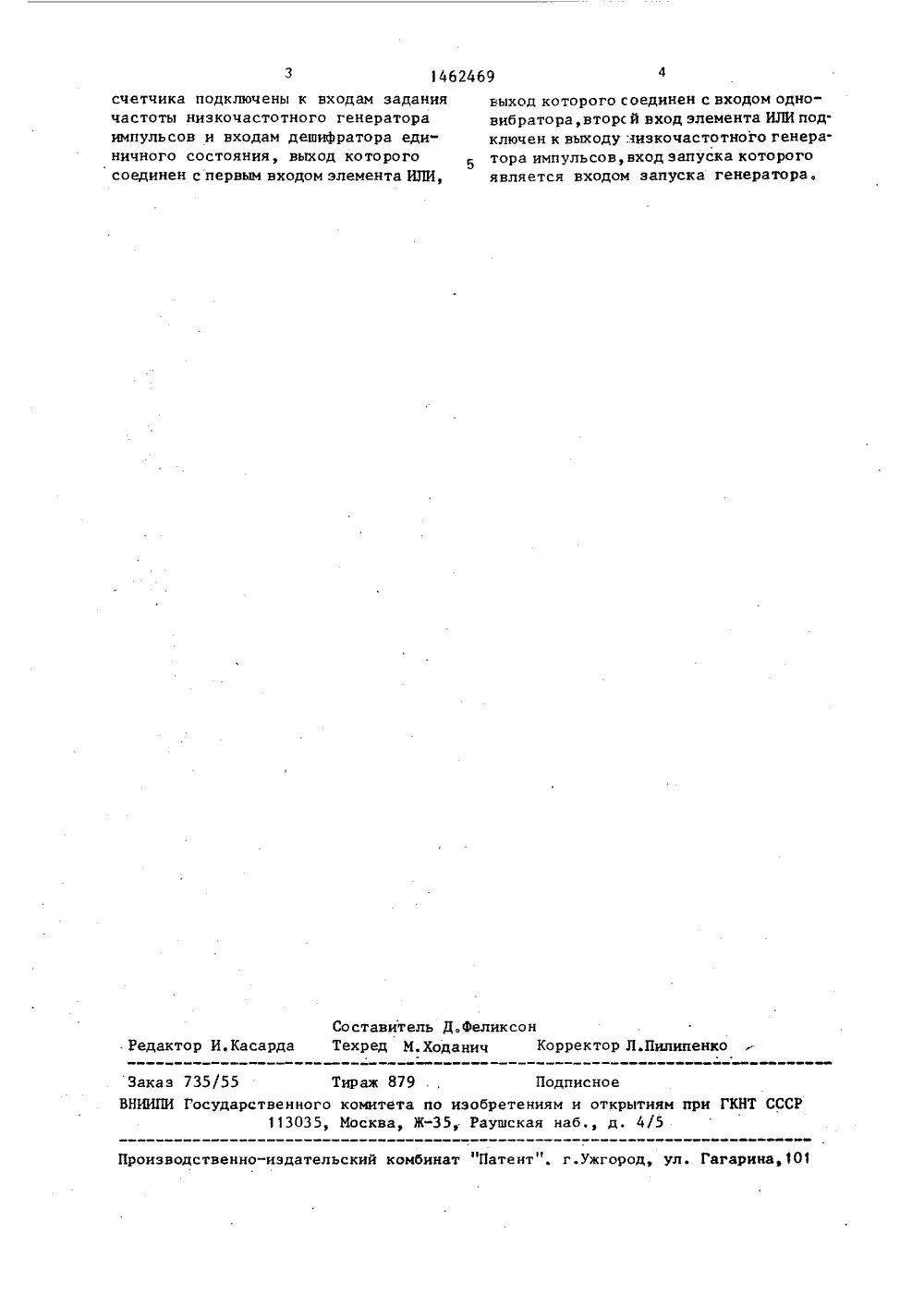

5 О 15 20 25 30 Изобретение относится к вычислительной технике в частности к уст"ройствам формирования импульсов,значения длительности которых случайны,Цель изобретения - упрощение генератора.На чертеже приведена функциональная.схема генератора.Генератор содержит высокочастот ный генератор 1 импульсов, выход которого подключен к счетному входудвоичного счетчика 2, элемент 3 выдержки, двоичный счетчик 4, низкочастотный генератор 5 импульсов, управляемый кодом, выход которого является выходом.6 устройства, дешифратор 7 единичного состояния, управляющий вход 8 устройства, элементИЛИ 9 и одновибратор 10,Генератор работает следующим образом.С подачей питания высокочастотный генератор 1 начинает вырабатывать непрерывную последовательностьимпульсов, поступающую на счетныйвход счетчика 2, на выходе котороготакже непрерывно формируется параллельный двоичный код, подаваемый наинформационные входы счетчика 4.Формирование импульсов на выходе6 устройства начинается. с моментапоступления по управляющему входу 8единичного потенциала, поступающегона разрешающий вход низкочастотногогенератора 5, который начинает формирование импульса в соответствии сприсутствующим на его входах кодом.По фронту этого импульса, прошедшегочерез элемент ИЛИ 9, запускается одновибратор 10, вырабатывающий короткий отрицательный импульс, которыйчерез элемент 3 задержки поступаетна вход записи счетчика 4. Тем самымв счетчик 4 производится запись двоичного кода, присутствующего в этотмомент на информационных входах, игенератор 5 продолжает формированиеимпульса в соответствии с записаннымкодом. По окончании импульса формируется пауза, которая по длительности примерно равна импульсу и является существенно необходимым процессом в работе генератора 5, так как в это время происходит разряд емкостей, участвующих в формировании импульса. Затем начинается формирование следующего импульса генератором 5, по фронту которого одновибратором 10 формируется короткий отрицательный импульс с задержкой, определяемой элементом 3, производящий запись присутствующего в этот момент на информационных входах счетчика 3 кода. Далее процесс формирования импульса, соответствующего вновь записанному коду, продолжается .аналогично предыдущему.Если во всех разрядах счетчика 4 оказывается записанным единичный, т.е, максимальный по величине код, который запрещает работу генератора по управляющим входам, то в этом случае единичное состояние счетчика 4 дешифрируется дешифратором 7, По положительному перепаду потенциала на выходе дешифратора 7, прошедшемучерез элемент ИЛИ 9, одновибратором 10 формируется короткий отрицательный импульс, Причем величина задержки .элемента 3 выбрана больше периода следования импульсов генератора 1 для того, чтобы вновь записываемый код отличался от запретного для генератора 5 единичного.Если числовую емкость счетчика 2 выбрать достаточно большой, то тем более неопределенной будет величиназаписываемого в счетчик 4 числа, азначит неопределенной (случайной)будет и длительность формируемогона выходе б устройства импульса. Формула изобретения Генератор импульсов со случайной длительностью, содержащий высокочастотный генератор импульсов, выход которого подключен к счетному входу первого двоичного счетчика, элемент задержки, второй двоичный счетчик, низкочастотный генератор импульсов, выход которого является выходом генератора, о т л и ч а ю щ и й с я тем, что, с целью упрощения генератора, в него введены дешифратор .единичного состояния, элемент ИЛИ и одновибратор, инверсный выход которого через элемент задержки подключен к входу записи второго счетчика, информационные входы которого соединены с разрядными выходами первого счетчика, разрядные выходы второгоЗаказ 735/55 Тираж 879 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101 счетчика подключены к входам заданиячастоты низкочастотного генератораимпульсов и входам дешифратора единичного состояния, выход которогосоединен с первым входом элемента ИЛИ,выход которого соединен с входом одновибратора, вторс й вход элемента ИЛИ под.ключен к выходу низкочастотного генера.тора импульсов, вход запуска которогоявляется входом запуска генератора,
