Генератор псевдослучайных последовательностей импульсов

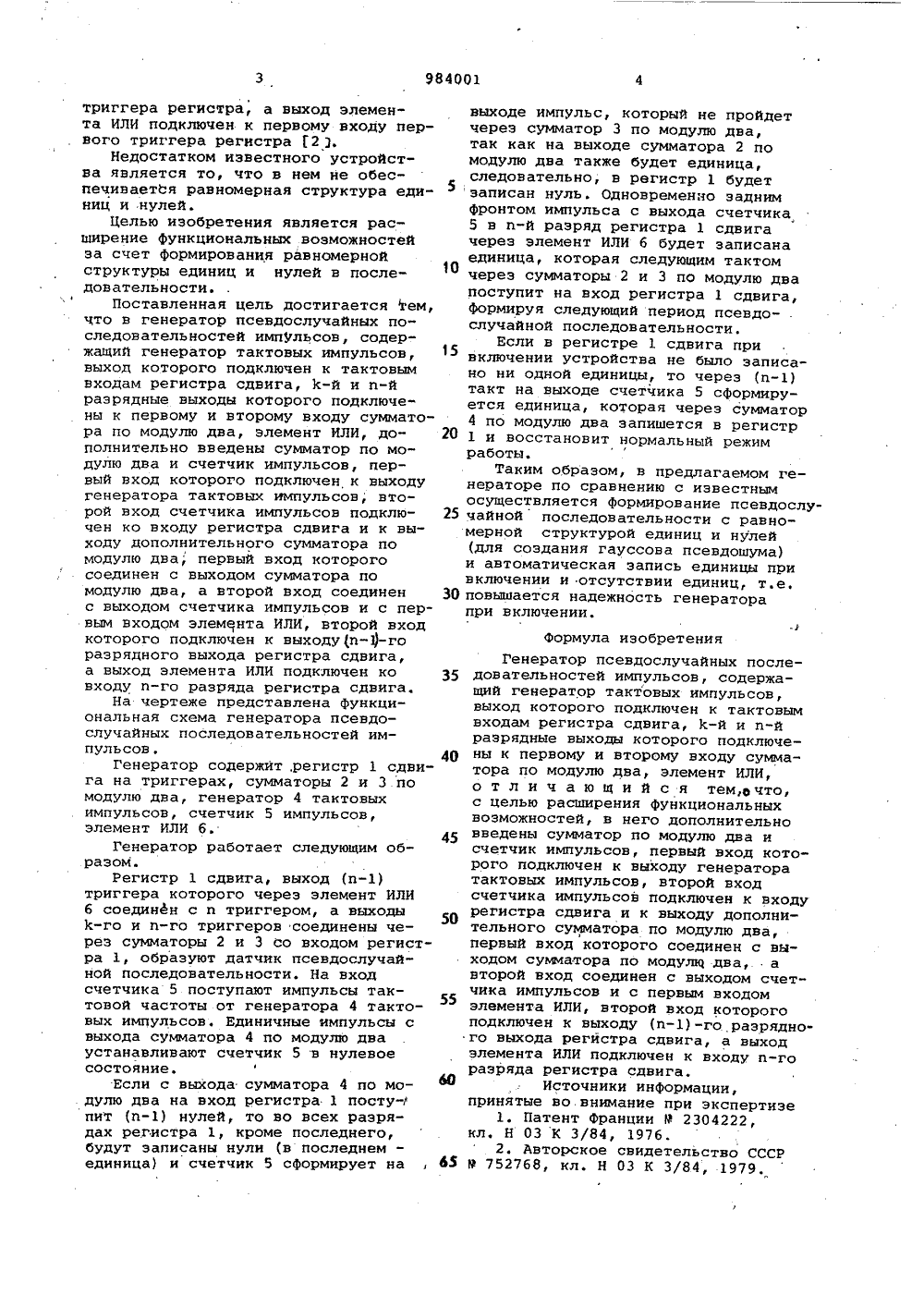

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23) ПриоритетОпубликовано 2312 В 2. Бюллетень М 47Дата опубликования описания 2312. 82 Р 1) М. Кл.з Н 03 К 3/84 Государственный комитет СССР по делам изобретений и открытий(54) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано для создания генераторов контрольных кодов и для имитации различных случайныхпроцессов.Известен генератор псевдослучайной последовательности, содержащий регистр сдвига с сумматором по модулю два, выходы регистра соединены со входом дешифратора (многовходовый элемент. И), выходы которого через триггер со счетным входом подключены ко входам двух ключей, второй вход первого ключа соединен с выходом регистра сдвига, второй вход второго ключа соединен с выходом регистра сдвига через инвертор, а выходы ключей через элемент ИЛЙ соединены с выходом устройства. В этом устройстве каждый цикл псевдослучайной последовательности (ПСП) регистрируется дешифратором (настроенным, например, на все единицы), который по счетному входу триггера коммутирует ключи, пропускающие на .выход прямую или инвертированную последовательность (1 1Недостатком устройства является низкая надежность, так как при включении и отсутствии в регистре единиц датчик не работает. Кроме того,выравнивание структуры единиц и нулей такой ПСП осуществляется за двапериода его работы, т.е. при длинных ПСП - за длительное время; фазировать такую ПСП на приеме достаточно сложно,Наиболее близким по техническойсущности является генератор псевдослучайных последовательностей импульсов, содержащий сдвигающий регистр, состоящий из и последовательно соединенных триггеров, вторыевходы которых подключены к выходугенератора тактовых импульсов, сумматор по модулю два, первый входкоторого соединен с первым выходоми-го триггера сдвигающего регистра,а второй вход сумматора по модулюдва соединен с первым выходом. элемейт ИЛИ, входы которого соответственно подключены к выходам сумматора по модулю два и многовходовогоэлемента И, последний вход которогосоединен со вторым выходом и-готриггера регистра, а выход элемента ИЛИ подключен к первому входу первого триггера регистра 2 1.Недостатком известного устройства является то, что в нем не обеспечивается равномерная структура единиц и нулей.Целью изобретения является расширение функциональных возможностей за счет формирования равномерной структуры единиц и нулей в последовательности.Поставленная цель достигается 1 ем, что в генератор псевдослучайных последовательностей импУльсов, содержащий генератор тактовых импульсов, выход которого подключен к тактовым входам регистра сдвига, М-й и и-й разрядные выходы которого подключены к первому и второму входу сумматора по модулю два, элемент ИЛИ, дополнительно введены сумматор по модулю два и счетчик импульсов, первый вход которого подключен к выходу генератора тактовых импульсов, второй вход счетчика импульсов подключен ко входу регистра сдвига и к выходу дополнительного сумматора по модулю два, первый вход которого соединен с выходом сумматора по модулю два, а второй вход соединен с выходом счетчика импульсов и с первым входом элемента ИЛИ, второй вход которого подключен к выходу(пго разрядного выхода регистра сдвига, а выход элемента ИЛИ подключен ко входу и-го разряда регистра сдвига.На чертеже представлена Функциональная схема генератора псевдослучайных последовательностей импульсов.Генератор содержит, регистр 1 сдвига на триггерах, сумматоры 2 и 3 по модулю два, генератор 4 тактовых импульсов, счетчик 5 импульсов, элемент ИЛИ 6.Генератор работает следующим образом.Регистр 1 сдвига, выход (и) триггера которого через элемент ИЛИ б соединен с и триггером, а выходы М-го и и-го триггеров соединены через сумматоры 2 и 3 со входом регистра 1, образуют датчик псевдослучайной последовательности, На вход счетчика 5 поступают импульсы тактовой частоты от генератора 4 тактовых импульсов. Единичные импульсы с выхода сумматора 4 по модулю два устанавливают счетчик 5 в нулевое состояние.Если с выхода сумматора 4 по модулю два на вход регистра 1 посту- пит (и) нулей, то во всех разрядах регистра 1, кроме последнего, будут записаны нули (в последнем - единица) и счетчик 5 сформирует на выходе импульс, который не пройдетчерез сумматор 3 по модулю два,так как на выходе сумматора 2 помодулю два также будет единица,следовательно, в регистр 1 будетзаписан нуль. Одновременно заднимфронтом импульса с выхода счетчика5 в и-й разряд регистра 1 сдвигачерез элемент ИЛИ 6 будет записанаединица, которая следующим тактомчерез сумматоры 2 и 3 по модулю двапоступит на вход регистра 1 сдвига,Формируя следующий период псевдослучайной последовательности,Если в регистре 1 сдвига привключении устройства не было записано ни одной единицы, то через (и)такт на выходе счетчика 5 сформируется единица, которая через сумматор4 по модулю два запишется в регистр20 1 и восстановит нормальный режимработы.Таким образом, в предлагаемом генераторе по сравнению с известнымосуществляется формирование псевдослу 25 чайнойпоследовательности с равномерной структурой единиц и нулей(для создания гауссова псевдошума)и автоматическая запись единицы привключении и отсутствии единиц, т.е,30 повышается надежность генераторапри включении. Формула изобретенияГенератор псевдослучайных после довательностей импульсов, содержащий генератор тактовых импульсов,выход которого подключен к тактовымвходам регистра сдвига, 1-й и п-йразрядные выходы которого подключе ны к первому и второму входу сумматора по модулю два, элемент ИЛИ,о т л и ч а ю щ и й с я тем,фчто,с целью расширения функциональныхвозможностей, в него дополнительно 45 введены сумматор по модулю два исчетчик импульсов, первый вход которого подключен к выходу генераторатактовых импульсов, второй входсчетчика импульсов подключен к входурегистра сдвига и к выходу дополнительного сумматора по модулю два,первый вход которого соединен с выходом сумматора по модулщ два,. авторой вход соединен с выходом счетчина импульсов и с первым входомэлемента ИЛИ, второй вход которогоподключен к выходу (и) -го разрядного выхода регистра сдвига, а выходэлемента ИЛИ подключен к входу и-горазряда регистра сдвига.60 Источники информации,принятые во внимание при экспертизе1. Патент Франции Р 2304222,кл. Н 03 К 3/84, 1976.2. Авторское свидетельство СССР 65 Р 752768, кл. Н 03 К 3/84, 1979..Пономарен а ПодписноССР 4/ илиал ППП .Патент, г. Уагород, ул. Проектная Заказ 9954/73 Т ВНИИПИ Госуда по делам и 113035, Иоскв
