Генератор функций

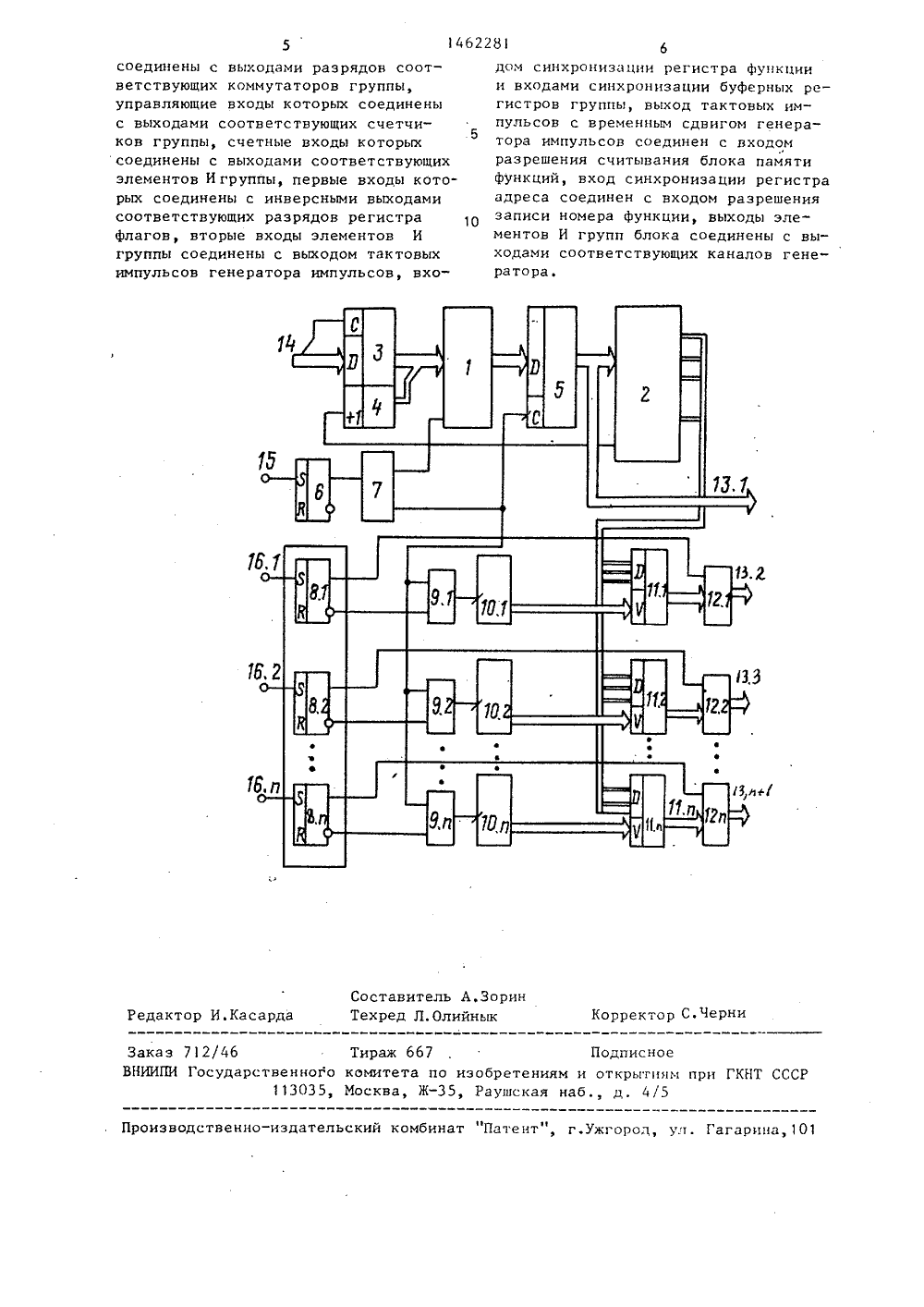

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1462281 А 1 06 Р 1 02 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ментов И 9группу коммэлементовра функцийвход 15 пуГенерат счетчиков 11, блок оды 13 ге номера ф 16 управ работаегруппутаторов12, выхвход 14а, входфункции 9руппратокций, ния. следуратора Начало рат ф г ГОСУДАРСТВЕННЫЙ КОМИТЕТЛО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР В 1287135, кл. С 06 Р 1/02, 1986.Авторское свидетельство СССР 9 1075400, кл. О 06 Р 1/02, 1982 (прототип).(57) Изобретение относится к вычис лительной технике и может быть использовано в вычислительных компле ,сах, устройствах автоматики и вычи лительной техники, устройствах и Изобретение относится к вычислительной технике и может быть использовано в вычислительных комплексах,устройствах автоматики и вычислительной техники, устройствах и системахформирования и, обработки информации.Цель изобретения - расширение области применения за счет возможностипроведения пространственно-временнойрепликации заданной функции.На чертеже представлена блок-схема генератора функций,Генератор функций содержит блок 1памяти функций, группу буферных регистров 2, регистр 3 адреса, счетчик 4 е а, регистр 5 функций,тр ска, гене ор 7 импульсо 8 флагов руппу элесистемах формирования и обработкиинформации. Цель изобретения - расширение области применения за счетвозможности пространственно-временной репликации заданной функции. Генератор функций содержит группу буферных регистров, регистр адреса,счетчик адреса, группу счетчиков, генератор импульсов, триггер пуска, .блок памяти функций, регистр функцийгруппу элементов И, группу коммутаторов, блок элементов И, регистр флагов. Сущность изобретения заключается в оперативном копировании (репликации) формируемого сигнала и использовании его копий для формированияаналогичных сигналов, 1 ил,ющим образом. Код функции с входа 14 ге заносится в регистр 3 адреса работы определяется сигналом сом), поступающим на вход 15 ства. По этому импульсу триг пуска переходит в единичное ние и тем самым разрешает пр ние импульсов с выходов гене Первый импульс поступает разрешения считывания блока функций и производит из него62281 4группы через соответствующий входкоммутатора 11 группы поступает навход соответствующей группы блокаэлементов И 12 и с их выходов по ме.ре формирования кодов функции - насоответствующий выход устройства,14 информации по адресу записанному врегистре 3 адреса и счетчике 4 адреса. Последние совместно формируютадрес, по которому необходимо произвести выборку информации из блока 1.По второму тактовому импульсу выбранная из блока 1 информация заносится к регистр 5, Этот импульс сВыхода генератора 7 тактовых импульсов поступает на синхронизирующиеВходы буферных регистров 2 группы(фиг. 2), Информация с выхода, блока1 заносится в регистр 5. Кроме того,импульс с выхода генератора 7 поступает на счетный вход счетчика 4 ад 1 еса и формирует тем самым адрес очередного отсчета функции, хранимогоблоке 1,Регистр 5 функций совместно с. руппой буферных регистров 2 образуют стек, который заполняется выход, ой информацией Формируемой функции,Поэтому для отслеживания глубины заполнения стека (определения того регистра, в котором находится начальная информация) по мере выдачи инормации содержимое группы счетчиковудет увеличиваться. Так как в кажый из каналов возможна выдача инормации с определенного момента времени, то глубину стека по каждомуканалу отслеживает соответствующийначетчик. Выходной код с регистра 5поступает на выход генератора,1Очередной импульс с вьгсода генератора 7 поступает на синхронизирующий вход блока 1 и производит изнего выборку информации. Следующийимпульс с выхода генератора 7 увелиЧивает на единицу содержимое счетчик 4 адреса, а также содержимоегруппы счетчиков 10. Этот же импульспоступает на синхронизирующий входгруппы буферных регистров 2, Тем самым осуществляется перезапись информации с выхода регистра 5 паследовательно в регистры 2 группы, Далее; устройство функционирует аналогичнымобраэом.При необходимости выдать функциюв канал или в несколько каналов одновременно соответствующий триггеррегистра 8 управления переводится вединичное состояние. Сигнал "1" сединичного выхода триггера регистра8 флагов поступает на вход соответветствующей группы элементов И 12блока. Информация из регистров 2 10 15 20 25 30 35 ао 45 50 55 Формула изобретенияГенератор функций, содержащий регистр адреса, счетчик адреса, группу буферных регистров, триггер пуска, генератор импульсов и группу счетчиков, причем вход пуска генератора соединен с входом установки в едини- цу триггера пуска, прямой выход которого соединен с входом запуска генератора импульсов, выход тактовых импульсов которого соединен с входами синхронизации буферных регистров группы и счетным входом счетчика адреса, вход задания номера функции генератора соединен с информационным входом регистра адреса, о т л и ч аю щ и й с я тем, что, с целью расширения области применения за счет возможности проведения пространственно-временной репликации заданной функции, в него введены регистр флагов, группа элементов И, группа ком мутаторов, блок элементов И, блок памяти Функций и регистр функций, причем вход группы старших разрядов блока памяти Функций соединен с выходом регистра адреса, выход счетчика адреса соединен с входом группы младших разрядов блока памяти функций, выход которого соединен с информационным входом регистра функций, выход которого соединен с выходом первого канала генератора и информационным входом первого буферного регистра группы, выход ш-го буферного регистра группы, ш = 1, 2, М, где М - количество каналов для репликации Функции генератора, соединен с инФормационным входом ш+1-го буФерного регистра группы н п 1-м информационным входом каждого коммутатора группы, выход М-го буферного регистра группы соединен с М-информационным входом каждого коммутатора группы, вход управления выдачей функции по каналам генератора соединен с установочным входом регистра флагов, прямые выходы разрядов которого сое-, динены с первымивходами элементов И соответствующих групп блока, вторые входы элементов И групп которого1462281 10 Составитель А.Зедактор И.Касарда Техред Л.Олийнык ектор С.Ч ЗаказВНИИПИ 712/46 Тираж 667 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,1 соединены с выходами разрядов соответствующих коммутаторов группы,управляющие входы которых соединеныс выходами соответствующих счетчиков группы, счетные входы которыхсоединены с выходами соответствующихэлементов И группы, первые входы которых соединены с инверсными выходамисоответствующих разрядов регистрафлагов, вторые входы элементов Игруппы соединены с выходом тактовыхимпульсов генератора импульсов, входом синхронизации регистра функциии входами синхронизации буферных регистров группы, выход тактовых импульсов с временным сдвигом г енератора импульсов соединен с входомразрешения считывания блока памятифункций, вход синхронизации регистраадреса соединен с входом разрешениязаписи номера функции, выходы элементов И групп блока соединены с выходами соответствующих каналов генератора.
