Способ получения полых стеклянных микросфер

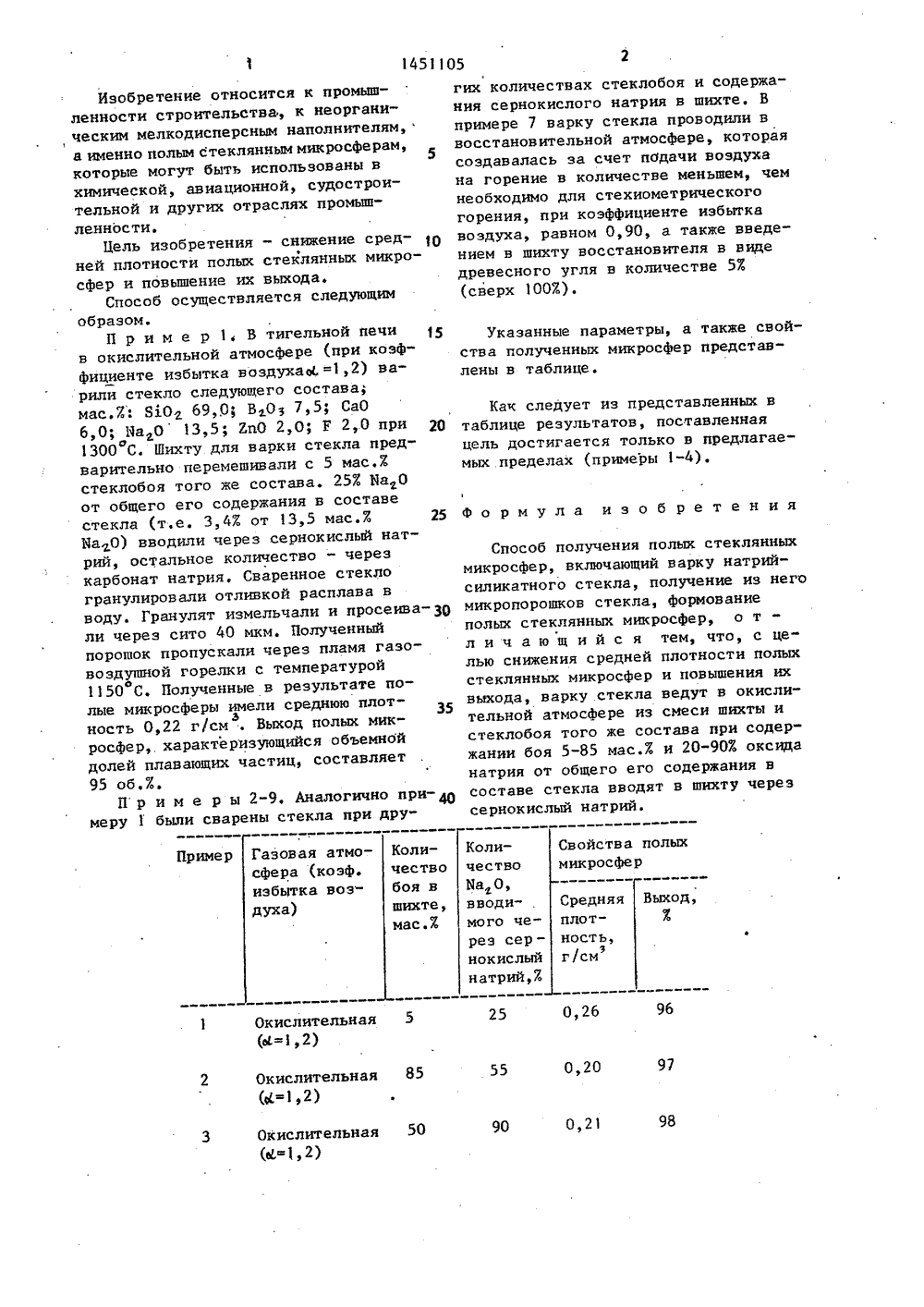

СОЮЗ СОВЕТСИИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК А 1 4 С 03 В 19/10 Е ИЗОБРЕТЕНИЯВИДЕТЕЛЬСТВ У САНИ И АВТОРСК шихты и стеклобоя того же состава,Наличие стеклобоя в шихте тормозитпроцесс осветления стекла, то естьпрепятствует выделению из стеклагазов. Использование стеклобоя снижает температуру варки стекла. Введение в шихту сернокислого натрия впределах 20-907 от общего содержанияоксида натрия в составе стекла задает необходимую концентрацию сернокислых анионов. Их разложение при формовании приводит к образованию полыхмикросфер, Окислительная атмосфераобеспечивает их устойчивость от преждевременного разложения с выделением 05368/29-33 .03.87 ,01.89. БюлВ. Будов, Врный, В,И,(21) 4 (22) 0 (46) 1 (72) В ЕИ. Ч 2 нко,и Л.П Сте ыськопри варке стекла. Окислител здается за в пеого к атмос ер то е ающего количе осту сверхстехиЭтомутаве метр спос абл ихты в ГОСУДАРСТВЕННЫЙ НОМИТПО ИЗОБРЕТЕНИЯМ И (ЛНРЬПРИ ГКНТ СССР нов(54) СПОСОБ ПОЛУЧЕНИЯ ПОЛЫХ СТЕКЛЯННЫХ МИКРОСФЕР(57) Изобретение относится к промьппленности строительства и стройматериалов, к области неорганических мелкодисперсных наполнителей, а именно полых стеклянных микросфер, которые могут быть использованы в химической, авиационной, судостроительнои и других отраслях промышленности. С целью снижения средней плотности полых стеклянных микросфер и повышения их выхода варку стекла ведут в окислительной атмосфере из смеси оличества возда горение, вводимова, необходимого дкого горения топливвует отсутствие встановителей, 1 т1451105 войства полыхикросфер Газовая атмосфера (коэф.избытка воздуха) лиоли- ество ример чествоНаО,вводи-,мого через сер -нокислыйнатрий,Х оя вихте,ас% од Средняяплотность,г/см(е 1,2) Изобретение относится к промышленности строительства, к неорганическим мелкодисперсным наполнителям,а именно полым стеклянным микросферам, которые могут быть использованы в химической, авиационной, судостроительной и других отраслях промышленности.Цель изобретения - снижение средней плотности полых стеклянных микросфер и повышение их выхода.Способ осуществляется следующим образом.П р и м е р 1, В тигельной печи в окислительной атмосфере (при коэф" Фициенте избытка воздухаюС =1,2) варили стекло следующего состава," мас.Т: ЯхО 69,01 ВОз 7,5; СаО 6,0; Ба 0 13,5; 2 пО 2,0; Г 2,0 при 1300 С. Шихту для варки стекла предварительно перемешивали с 5 мас,% стеклобоя того же состава. 25% На 0 от общего его содержания в составе стекла (т.е. 3,4% от 13,5 мас.% БаО) вводили через сернокислый натрий, остальное количество - через карбонат натрия. Сваренное стекло гранулировали отливкой расплава в воду. Гранулят измельчали и просеивали через сито 40 мкм, Полученный порошок пропускали через пламя газо- воздушной горелки с температурой 1150 С, Полученные в результате полые микросферы имели среднюю плот" ность 0,22 г/см , Выход полых микаросфер,.характеризующийся объемной долей плавающих частиц, составляет 95 об.%.П р и м е р ы 2-9. Аналогично примеру 1 были сварены стекла при других количествах стеклобоя и содержания сернокислого натрия в шихте. Впримере 7 варку стекла проводили ввосстановительной атмосфере, котораясоздавалась за счет подачи воздухана горение в количестве меньшем, чемнеобходимо для стехиометрическогогорения, при коэффициенте избытка 10 воздуха, равном 0,90, а также введением в шихту восстановителя в видедревесного угля в количестве 5%(сверх 100%),15 Указанные параметры, а также свойства полученных микросфер представлены в таблице. Как следует из представленных в 20 таблице результатов, поставленнаяцель достигается только в предлагаемых пределах (примеры 1-4),25 Формула изобретения Способ получения полых стеклянныхмикросфер, включающий варку натрий- силикатного стекла, получение из него 30 микропорошков стекла, формованиеполых стеклянных микросфер, о т л и ч а ю щ и й с я тем, что, с це" лью снижения средней плотности полых стеклянных микросфер и повышения их выхода, варку стекла ведут в окислительной атмосфере из смеси шихты и стеклобоя того же состава при содержании боя 5-85 мас.% и 20"90% оксида натрия от общего его содержания в составе стекла вводят в шихту через сернокислый натрий.(ф,=1 ф 1) ротоип Составитель Т. Парамоновалинец Техред М,Дидык Коррект Шекм актор Н, К Заказ 7030/7 Тираж 416 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., д. 4/5 д, ул. Проектная, 4 Окислительная
