Траверса для подъема и перемещения изделий с центром тяжести, расположенным выше линии присоединения ее к изделию

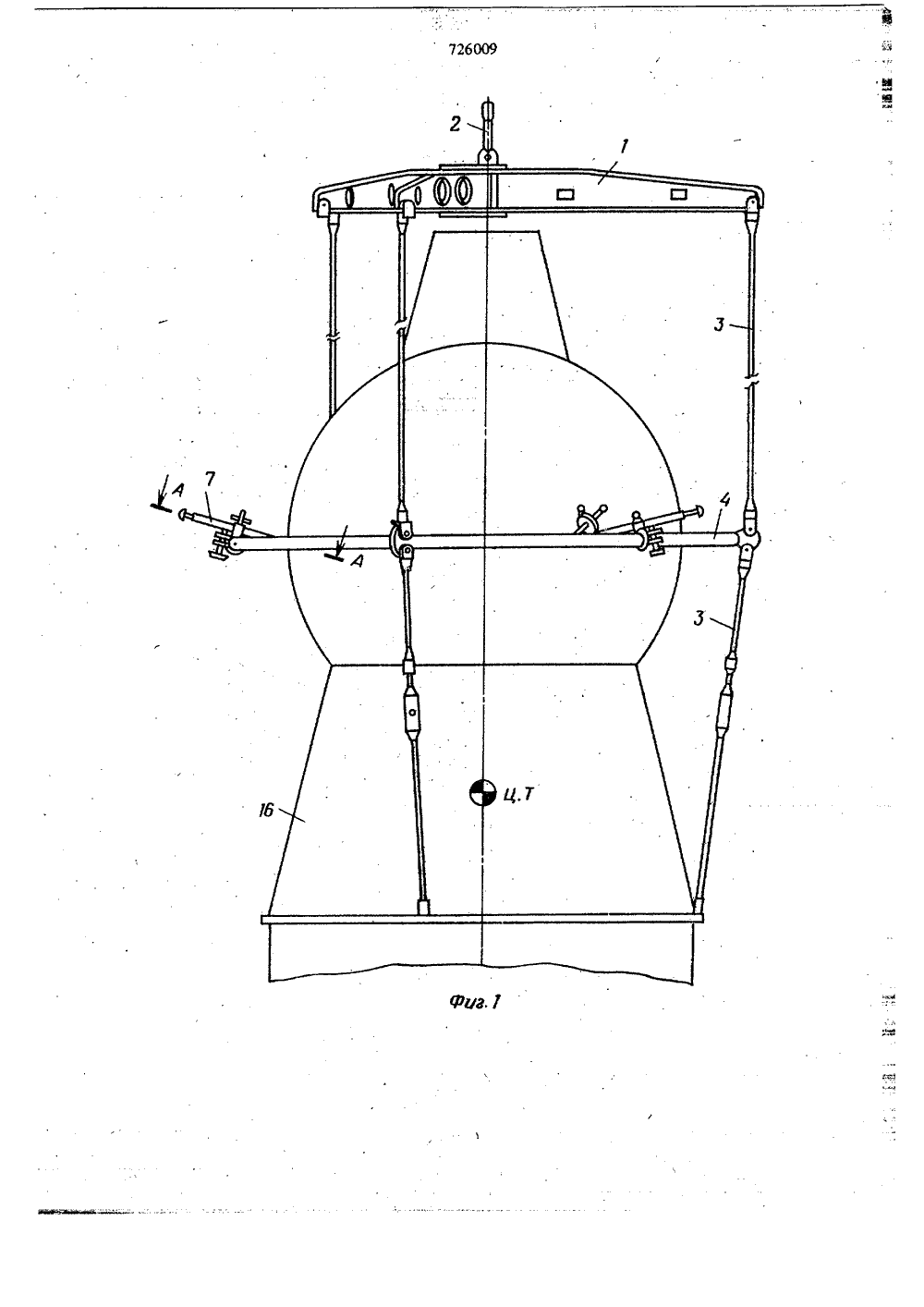

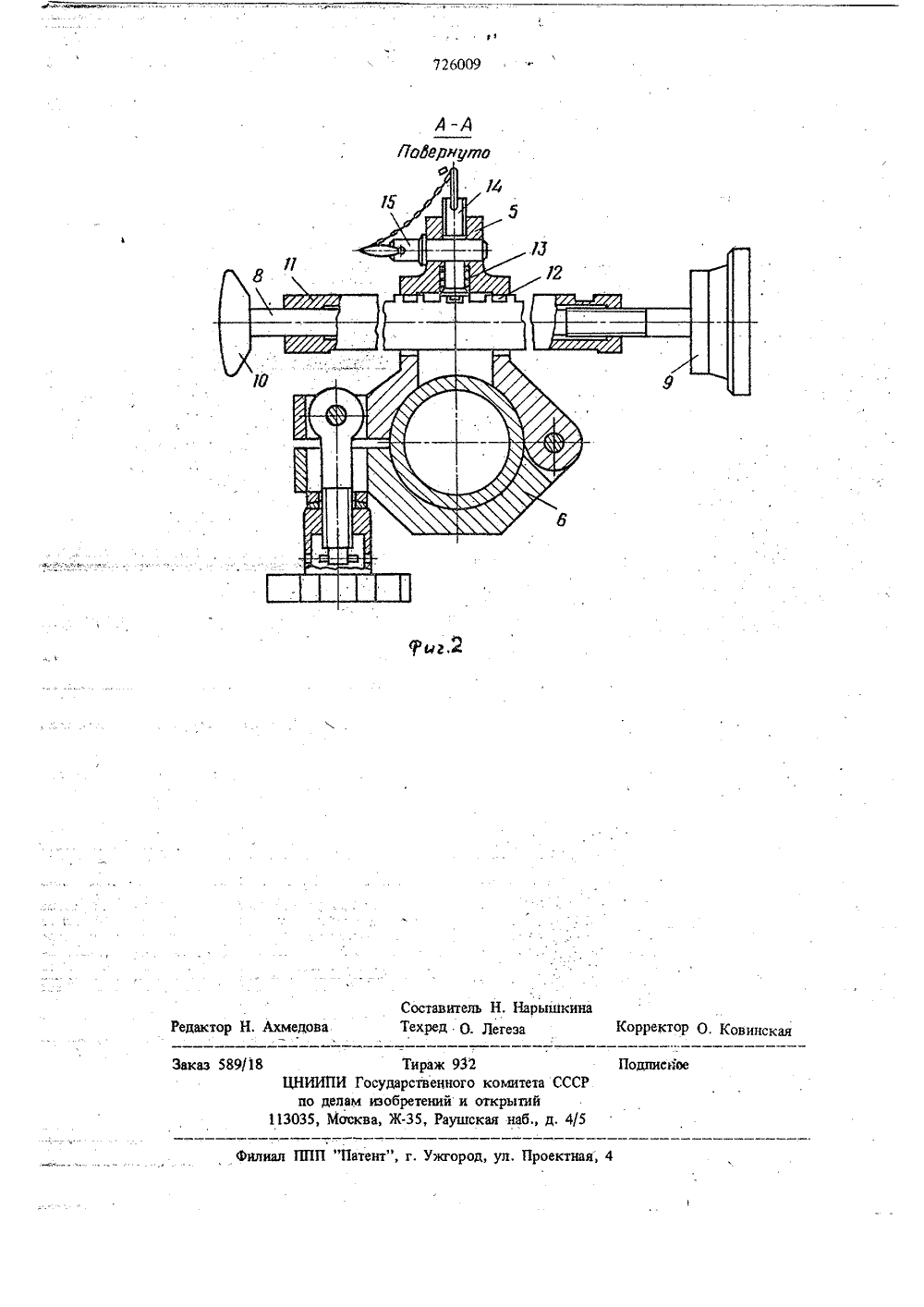

ФФФЪМВМтаЪ 1тефффФ 1 фйее т е.хной с р.Ъ Союз СоветскихСоциалистическихРеспублик ОП, Е ИЗОБРЕТЕН Ия К АВТО РСКО ЕЛЬ СТВУ(23) П риори гет С 16 сударстввннын комитет СССР о делам изобретений н открытнй) ТРАВЕРСА ДЛЯ ПОДЬЕМА И ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ С ЦЕНТРОМ ТЯЖЕСТИ, РАСПОЛОЖЕННЫМ ВЫШЕ ЛИНИ ПРИСОЕДИНЕНИЯ ЕЕ К ИЗДЕЛИЮего является низкая надежизделия вследствие неполного Недостаткомность удержали Изобретение относится к подъемно-транспортному оборудованию, а именно к грузо-.захватным устройствам типа траверс дляподъема и перемещения изделий с центром тяжести, расположенным выше линии присоединения ее к изделию,Известна траверса для подъема и перемеще.ния изделий с центром тяжести, расположеннымвыше линии присоединения ее к изделию,. содержащая раму, выполненную в виде кресто;вины, в центре которой закреплена серьга длянавешивания на крюк грузоподъемного механиз.ма, а по концам закреплены гибкие захватныеэлементы, между которыми расположено коль.цо, на котором посредством стяжных полухо.15мутов установлены выдвижные упоры, каждыйиз которых содержит штангу с пятой на одномконце и воротком на другом, причем в одном,из полухомутов выполнен паз с установленнымв нем фиксатором, взаимодействующим с упором 11.20 2подведения упора к изделию и возможности его перемещения от изделия.Целью. изобретения является повышение на. дежности удержания изделия., Указанная цель достигается тем, что штангаустановлена .в полом цилиндре с резьбовым участком на внутренней поверхности и с канавками на наружной, при этом. штанга.также имеет резьбовой участок, а фиксатор выполнен в виде подпружиненного пальца,: взаимодействующего с канавками, в центре которого вы. полнено отверстие, и съемного штыря, установленного в упомянутом отверстии.На фиг. 1 показано устройство, общий вид; на фиг, 2 - сечение А-А.Устройство содержит раму, выполненную в виде крестовины 1, в центре которой за.креплена серьга 2 для навешивания на крюк грузоподъемного механизма, а по концам закреплены гибкие захватные элементы 3, между ними расположено кольцо 4, на котором по. средством стяжных полухомутов верхнего 5 и нижнего 6 установлены выдвижные упоры 7, каждый из которых содержит штангу 8 с резь26009между упорами и изделием, а также исключитпри осевом нагружении перемещение упора отизделия, а это предотвратит повреждение выступающих элементов изделия (антенн, агрегатови т.д,) о конструкцию подвески,3 7бовйм участком, пятой 9 на одном конце и"- воротком 10 надругом;"ввинченную в полыйцилиндр 11 с реэьбовым участком на внутренней поверхйости и канавками 12 на наружной.В полухомуте 5 выполнен паз с установленнымв нем фйксатором, вьайлненным в виде подпружиненного пружиной 13 пальца 14, взаимодействующего с канавками 12, в центре пальца=выполнено отверстие; и съемного штыря 15установленного в отверстии пальца 14.Устройство работает следующим образом,Крестовина 1 серьгой 2 навешивается накрюк трузоподъемного механизма и заводитсяна изделие 16, при этом гибкие захватные эле.менты 3 йрепятся "к твкелажнымузлам"изде" лй 1 т, расположенным ннже его центра тяжести,а кольцо 4 располагается выше цейтра тяжестиизделия 16.С помощью стяжных полухомутов 5 и 6 выдвижные упоры 7 устанавливают на кольце 4,в зависимости от свободнойот вйстутающих. элементов поверхности изделия 16,Извлекают штырь 15 из отверстия пальца14 преодолевая сопротйвлейие йружийй 13,"выводят палец 14 фиксатора из канавки 12 цилийдра 11, йодводят цилиндр 11 как можноближе к изделию 16 до возможности фиксациицилийдра 11 пальцем 14 и фиксируют его, затем вставляют штырь 15 в отверстие пальца 14и вращением штанги 8 доводят пяту 9 вплотнуюДо иэделия 16, Отвод пяты 9 от изделвГвкрайнее положение осуществляется в обратномпорядке,Использование изобретения" позволит подводить упоры устройства к изделию без зазора,что исключит раскачивание изделия при подъе.ме и перемещении в пределах суммы зазоров Формула и з обретения 10 Траверса для подъема и перемещения изделий с центром тяжести, расположенным вышелинии присоединения ее к иэделию, содержащаяраму, выполненную в виде крестовины, в цент.ре которой закреплена серьга для навешивания на15 крюк грузоподъемного механизма, а по концамзакреплены гибкие захватные элементы, междукоторыми расположено кольцо, на кольце посредством стяжных полухомутов установленывыдвижные упоры, каждый из которых содерро жит штангу с пятой на одном конце и вороткомна другом, причем в одном из полухомутоввыполнен паз, с установленным в нем фиксатором, взаимодействующим с упором, о т л ич-а ющ "а я ся тем, что; с целью повышения25 надежности удержания изделия, штанга установ.-лена в полом цилиндре с резьбовым участкомна внутренней поверхности и с канавками нанаружной, при этом штанга также имеет резьбовой участок, а фиксатор выполнен в видезО подпружиненного пальца, взаимодействующего" "с"канавками в центре пальца выполнено отверстие и съемного штыря, установленного вупомянутом отверстии,Источники информации,ЗБ принятые во внимание при экспертизе1. Устройство 11 Т 139, гр 08 разработки,г, Москва, (прототип),72 б 009 оррект Тираж ЦНИИПИ Государствен по делам изобретени 3035, Москва, Ж, Ра
